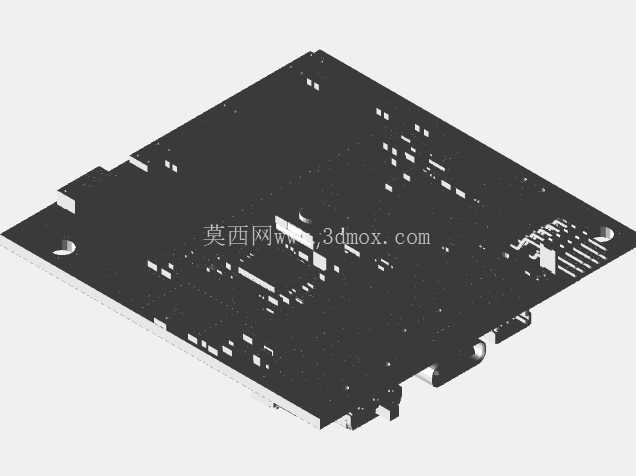

NRFThingy91x物联网原型开发板结构

项目分类:通讯工具类 发布时间:2026-07-29 ID:1203046
  • NRFThingy91x物联网原型开发板结构

在低功耗物联网终端的前期开发验证环节,这类原型板的结构设计直接决定了功能调试效率与场景适配灵活性,不同于量产阶段高度集成的定制化终端硬件,原型开发板需要预留充足的调试接口、模块扩展空间,同时兼顾多场景下的快速部署测试需求,能让研发人员在不做定制硬件开模的前提下,快速完成蜂窝物联网、低功耗蓝牙等无线通信功能的验证,覆盖资产追踪、环境监测、可穿戴设备原型、工业节点数据采集等多类应用场景。从结构布局来看,整块板卡采用规整的矩形轮廓设计,边缘做了工艺性圆角处理,避免装配或手持调试过程中出现板边毛刺划伤的问题,板身厚度遵循常规FR-4板材多层板设计规范,既能保证板卡整体刚性,满足反复插拔调试、外接扩展模块时的结构强度要求,又不会因厚度过大增加不必要的装配空间占用。板上元件布局严格遵循射频类硬件的设计逻辑,核心通信模块、射频前端电路布置在板卡边缘区域,远离板上电源回路与数字信号处理单元,减少电源纹波、数字信号串扰对无线信号收发灵敏度的影响;板载的各类传感器、接口元件按照功能分区排布,电源输入、调试串口、通用IO扩展接口分别布置在板卡的不同侧边,方便调试时外接各类外设,不会出现接线互相干涉的情况。考虑到原型验证阶段经常需要将板卡临时固定在测试工装、被测设备外壳内部,板卡四角预留了标准的安装定位孔,孔位尺寸适配常用的尼龙螺柱、金属固定螺丝,既可以通过螺柱实现架空安装,保证板卡背面元件不与安装基面直接接触造成短路,也能配合不同材质的外壳快速完成整机装配测试,验证不同安装方式下的无线信号传输效果、散热表现。板卡表面的焊盘、元件丝印标识清晰,所有外接接口的引脚定义都在丝印层做了明确标注,研发人员在接线调试时不需要反复查阅设计手册,就能快速完成线路连接,减少接线错误导致的元件损坏风险。在结构细节处理上,板卡上的高功耗元件周边预留了充足的铺铜散热区域,长时间连续运行采集数据、传输信号时,元件产生的热量可以通过铺铜快速扩散到整个板身,避免局部热量堆积造成元件工作异常;板边的接口位置做了防呆设计,对应的外接排线、调试插头只能以正确方向插入,不会出现插反导致的电源短路、信号引脚烧毁问题。不同于量产硬件会尽量压缩板卡尺寸,这款原型板在设计时刻意保留了充足的冗余空间,一方面是方便研发人员根据测试需求,在板上飞线外接额外的传感器、功能模块,不需要额外制作转接板就能快速完成功能扩展验证;另一方面也预留了后续功能裁剪、元件替换的空间,当验证完核心功能需要做硬件精简时,可以直接在现有板卡结构基础上调整元件布局,快速迭代出适配具体场景的定制化硬件版本。在实际场景测试中,这类原型板可以直接放入标准的防水外壳内,配合电池模块就能组成独立的无线监测节点,部署在户外仓储、工业车间、冷链运输等环境中,长时间采集温湿度、位置、运动状态等数据,通过蜂窝网络上传到云端平台,整个测试过程不需要额外制作定制结构件,大幅缩短从方案设计到场景验证的周期。板卡的安装边界充分考虑了不同测试场景的适配性,既可以通过定位孔螺丝固定在设备内部的安装平面上,也可以通过背胶、扎带临时固定在不规则的被测物体表面,满足不同测试阶段的固定需求,不会因为安装方式的限制影响测试进度。从结构设计的合理性来看,整块板卡的元件高度控制在统一范围内,最高的接口元件高度不超过常规外壳的内部净高,不需要额外加高外壳就能完成装配,板上的天线区域做了净空处理,没有布置金属元件、铺铜区域,保证无线信号不会被板上金属结构遮挡,在不同安装姿态下都能保持稳定的信号连接质量。
