带中位感应功能的SWPM06电磁方向滑阀结构

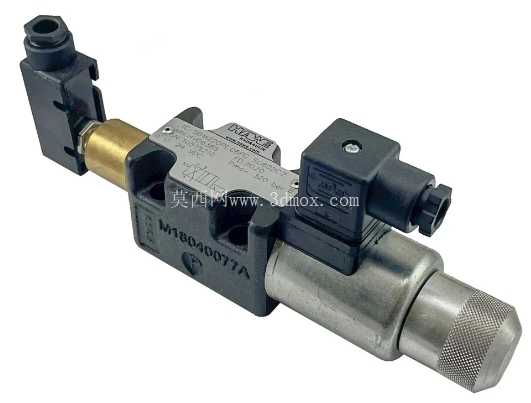

在机床液压站、中小型液压动力单元的回路搭建中，方向控制元件的响应可靠性与位置反馈精度，直接决定了整套执行机构的动作稳定性，这款NG6通径的电磁方向滑阀，就是针对这类需要精准换向、带阀芯位置确认的工业液压场景设计的。从安装边界来看，这款阀的安装面完全遵循ISO 4401标准的CETOP 3/NG6孔系布局，安装孔距、油口通径、密封槽尺寸都和同规格常规换向阀完全兼容，不需要重新设计阀块安装面，做设备升级替换时可以直接对位安装，不用改动现有阀组的布孔逻辑，能大幅减少现场改造的加工工作量。阀体本身采用锻钢加工后做表面氧化处理，两端的电磁铁采用标准方形接线座结构，接线腔预留了足够的线缆弯折空间，现场接线时不需要额外调整走线角度，端部的滚花调节结构可以在调试阶段手动推动阀芯做应急换向，遇到电控系统临时调试或者故障排查时，不需要拆接线就能手动测试阀芯动作，非常适合车间现场的调试作业。

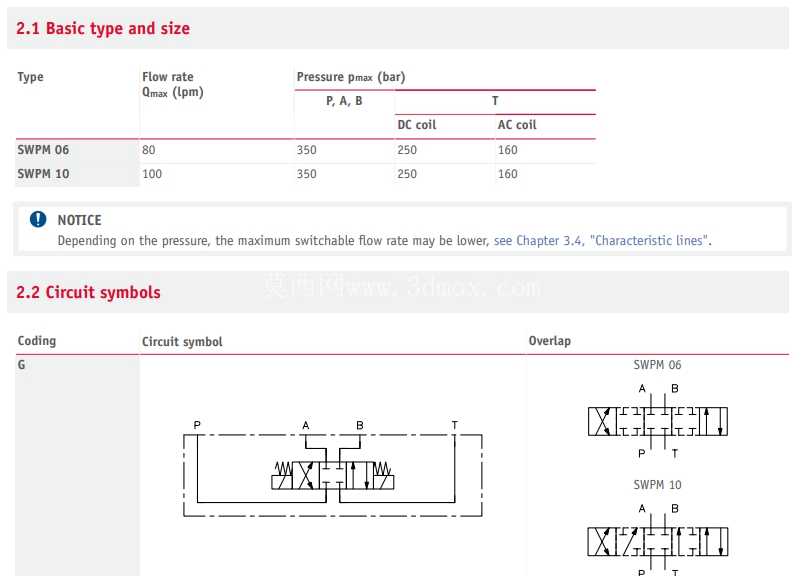

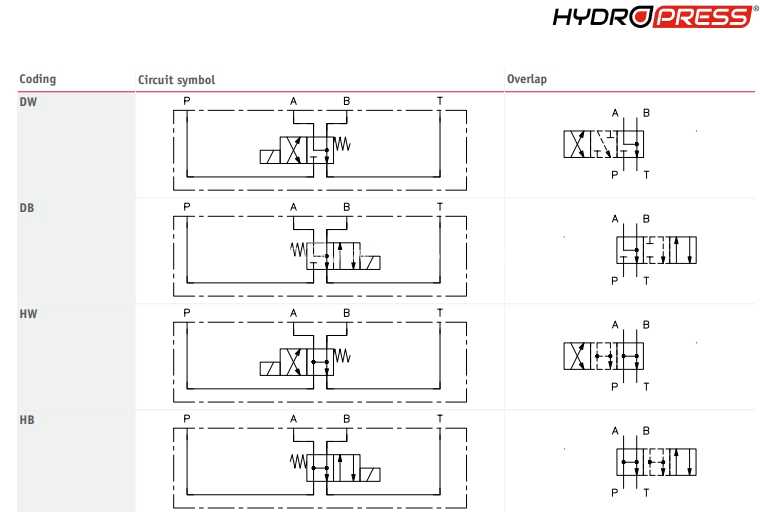

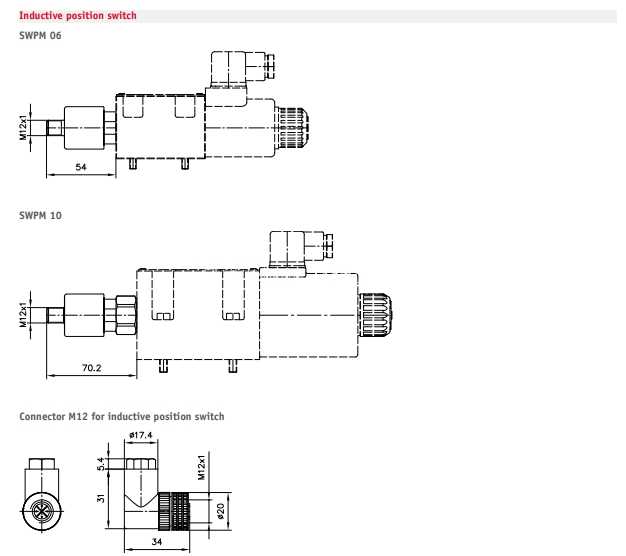

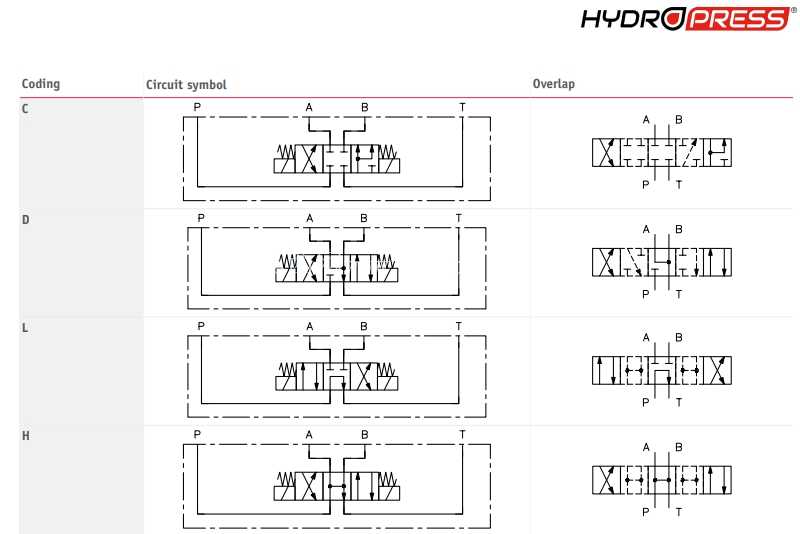

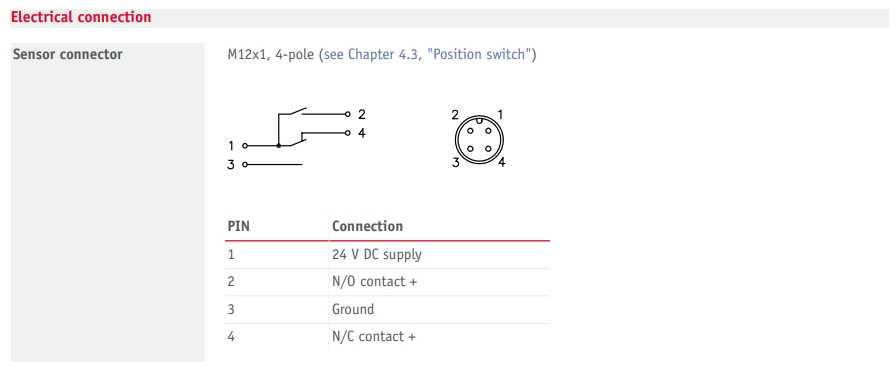

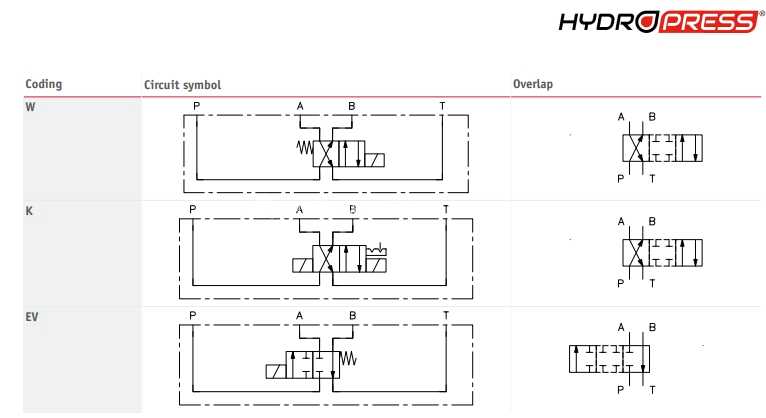

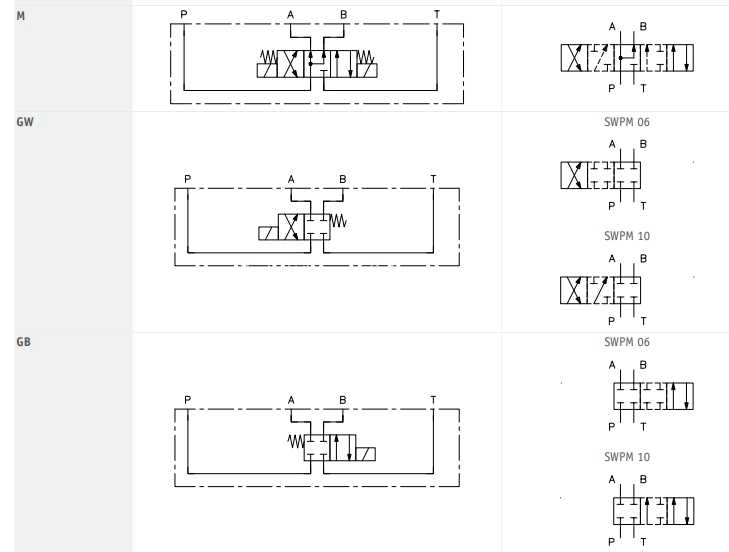

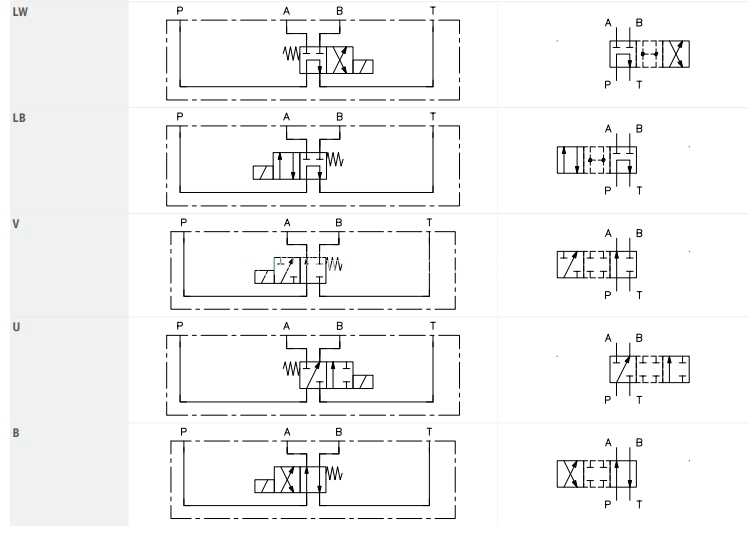

这款阀属于4/2或者4/3通径的滑阀结构，最大工作压力可以覆盖常规工业液压的350bar压力等级，P/A/B三个压力油口的通流能力能达到80L/min，足够驱动中等缸径的液压缸或者低速液压马达动作，T口的回油背压耐受能力也符合常规开式回路的设计要求，不需要额外在回油侧增加背压阀就能稳定工作。和普通电磁换向阀最大的区别是，这款阀集成了中位位置感应功能，阀芯移动到中位时会触发内置的感应元件输出开关信号，不需要在油缸端额外加装行程开关来确认阀位状态，就能给电控系统提供可靠的阀芯位置反馈，在一些需要做安全联锁的液压回路里，比如压机的安全回程回路、夹具的锁紧确认回路，这个位置反馈信号可以直接接入设备的安全PLC回路，避免因为阀芯卡滞没有回到中位导致的误动作风险。

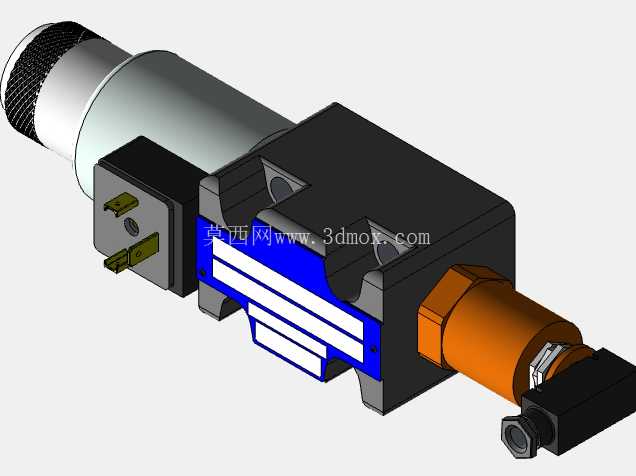

从内部结构设计来看，阀芯采用台肩式硬配磨结构，阀芯和阀孔的配合间隙控制在微米级，既保证了换向时的滑动顺畅度，又能把内泄漏量控制在很低的水平，减少高压工况下的内泄损耗。电磁铁采用湿式直流设计，衔铁腔和油液直接连通，油液可以起到润滑和阻尼的作用，换向时的冲击更小，电磁铁的使用寿命也比干式结构更长，连续通电工作时的温升也能控制在合理范围内，适合长时间带电保持阀位的工作场景。在做三维建模的时候，这款阀的所有外部接口尺寸都按照实物1:1还原，包括电磁铁的接线盒安装方向、端部手动推杆的突出长度、安装螺栓的沉孔深度都做了精准复刻，在做液压站三维布局的时候，可以直接调用这个模型做干涉检查，不需要再手动测量实物尺寸调整模型，能减少阀组布局时的尺寸错误，比如接线盒和相邻阀件的安全间隙、手动操作时的工具操作空间预留，都可以直接在三维装配环境里提前验证，避免后期装配时出现操作空间不足、接线干涉的问题。

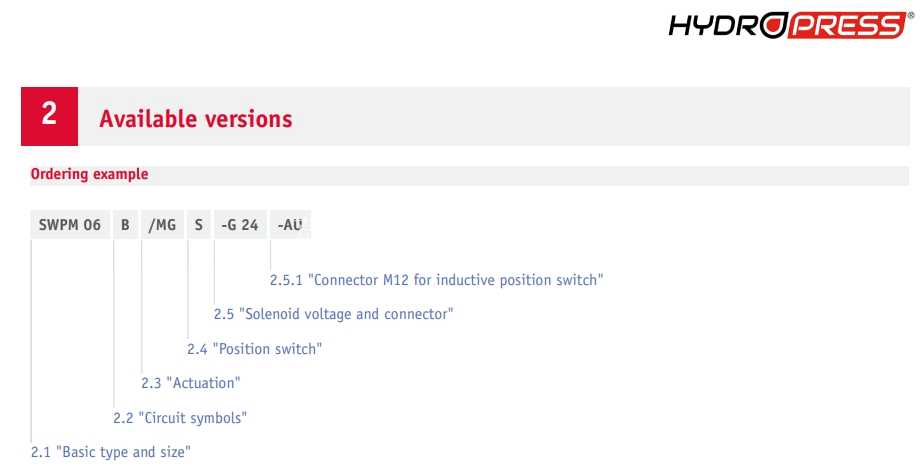

在实际选型应用中，这款阀特别适合用在对动作可靠性要求高的机床液压系统，比如数控车床的卡盘夹紧回路、加工中心的刀具松卡回路，还有专用液压工装的夹紧回路，这些场景都需要确认阀芯确实到位之后才能执行下一步动作，内置的位置感应功能可以省掉外部的阀位检测开关，简化阀组的外围布线，也减少了外部传感器的故障点。另外在一些移动式液压设备的小型液压站里，这款阀的紧凑结构也能节省阀组的安装空间，NG6的通径尺寸对于流量在80L/min以内的回路来说，压力损失也能控制在合理范围，不会因为通流能力不足导致系统发热。建模的时候还特意还原了阀体上的油口标识、铭牌的安装位置，在做三维装配指导文件的时候，可以直接从模型里截取视角生成装配示意图，不需要额外做标识标注，能提高技术文档的制作效率。
