ВП1-2型350V带引脚小型保险丝结构

在低压电子电气设备的电路保护设计中，这类带立式引脚的小型管状保险丝是车载电子、工控板卡、民用电器回路里极为常见的过流保护元件，本次建模还原的ВП1-2规格产品，额定工作电压覆盖350V交流或直流回路，额定分断电流区间在0.5A到6A之间，适配小功率控制回路、信号采集回路、车载辅助电器回路的过流防护需求，当回路中出现过载、短路等异常大电流时，保险丝内部的熔丝会在毫秒级时间内快速熔断，切断故障回路供电，避免后端精密电子元件、线路因过流烧毁，甚至引发起火、设备击穿等次生安全事故。

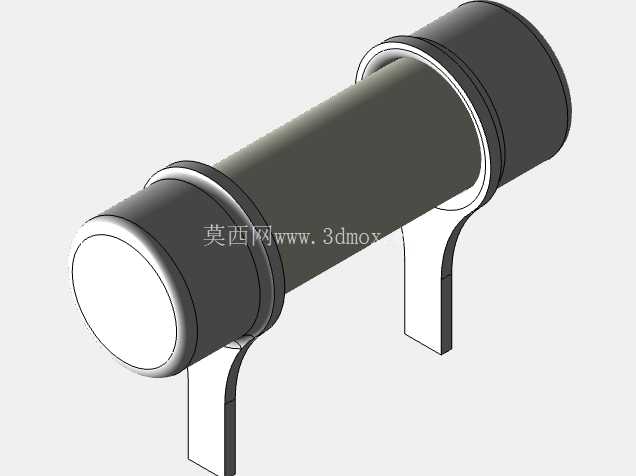

从结构设计来看，这款保险丝采用两端金属端帽加绝缘管体的经典管状结构，管体采用耐高温、绝缘性能优异的硬质材料制作，既可以隔绝熔丝熔断时产生的电弧与外部元件接触，也能承受熔丝熔断瞬间的内部压力冲击，避免管体炸裂产生碎屑飞溅。两端的金属端帽采用冲压拉伸工艺成型，与管体之间采用压接加密封的工艺固定，保证端帽与管体连接的机械强度，同时隔绝外部潮气、粉尘进入管体内部，避免熔丝被氧化腐蚀导致额定参数漂移。与常规无引线管状保险丝不同，这款产品直接在两端金属端帽上集成了立式折弯成型的金属引脚，引脚采用导电性优异、机械强度适中的金属带材冲压折弯而成，引脚的平直段长度、折弯角度都经过精准设计，既可以直接插入PCB板的对应安装孔进行波峰焊或手工焊接，也可以适配部分带插座的安装场景，不需要额外配置保险丝座，能够大幅缩小板级安装的占用空间，降低板卡的物料成本与装配工序。

建模过程中，针对这类元件的安装边界做了精准还原：管体的外径、总长度严格匹配实物的安装尺寸，引脚的宽度、厚度、伸出长度、两个引脚之间的中心距完全对应PCB封装的设计尺寸，引脚末端做了轻微的倒角处理，还原实际生产中引脚切边后的工艺特征，方便装配时顺利插入PCB孔位，不会出现卡滞、顶弯引脚的问题。金属端帽与管体的配合段做了微小的压接凸起特征，还原实际生产中端帽压接后与管体的过盈配合结构，端帽表面做了镀镍层的质感还原，呈现出哑光金属的视觉效果，管体部分还原了玻璃或陶瓷材质的半透明/哑光绝缘质感，引脚部分还原了镀锡层的光亮金属质感，整体模型的装配间隙、零件配合关系都与实物保持一致，没有出现干涉、错位的问题。

在实际选型应用中，这类带引脚的小型保险丝常被用在空间受限的板卡设计中，比如汽车内部的中控模块、灯光控制模块、传感器采集模块，工控领域的小型PLC扩展模块、信号隔离模块，民用电器的电源控制板、适配器内部回路，相比传统的带座安装保险丝，直插式引脚的设计可以减少保险丝座的物料成本，同时避免车辆行驶、设备运行过程中的振动导致保险丝与插座接触不良的问题，提升设备运行的可靠性。设计这类元件的三维模型时，除了还原外观特征，更重要的是精准控制安装尺寸的公差，因为PCB封装的孔位、焊盘尺寸都是与保险丝引脚参数严格匹配的，如果引脚中心距、引脚长度的建模尺寸出现偏差，就会导致实际生产中元件无法顺利插装，或者焊接后出现歪斜、虚焊的问题。另外，管体与引脚之间的相对位置也做了同轴度约束，保证两个引脚处于平行状态，不会出现引脚外撇、内收的情况，避免插装时单个引脚无法对准孔位。

从电路防护的功能逻辑来看，这款保险丝的熔丝封装在密封管体内部，熔断时产生的电弧会在管体内部快速熄灭，不会对外围电路产生拉弧影响，同时密封结构可以避免熔丝熔断时产生的金属飞溅落到PCB板上造成线路短路，适配高可靠性要求的应用场景。建模时也还原了管体内部熔丝的大致走向，虽然在外部装配时看不到内部结构，但完整的内部结构还原可以帮助结构设计人员在做热仿真、安规距离校核时获得更准确的模型数据，比如计算保险丝与周边高压元件的安规距离时，就可以基于管体的实际外形尺寸做精准的空间校核，避免出现安规距离不足的设计问题。

在装配兼容性方面，这款保险丝的立式安装结构可以让管体平行于PCB板面布置，相比立式安装的其他元件，它的整体高度更低，适合用在对设备内部空间高度有严格限制的薄型设备中，比如超薄型车载控制器、小型壁挂式工控模块等场景，引脚的折弯半径也做了符合冲压工艺要求的还原，没有出现直角折弯的工艺不合理结构，还原实际生产中引脚折弯处的应力释放特征，避免引脚在折弯处出现断裂隐患。
