PQ4040规格磁芯与配套骨架结构设计

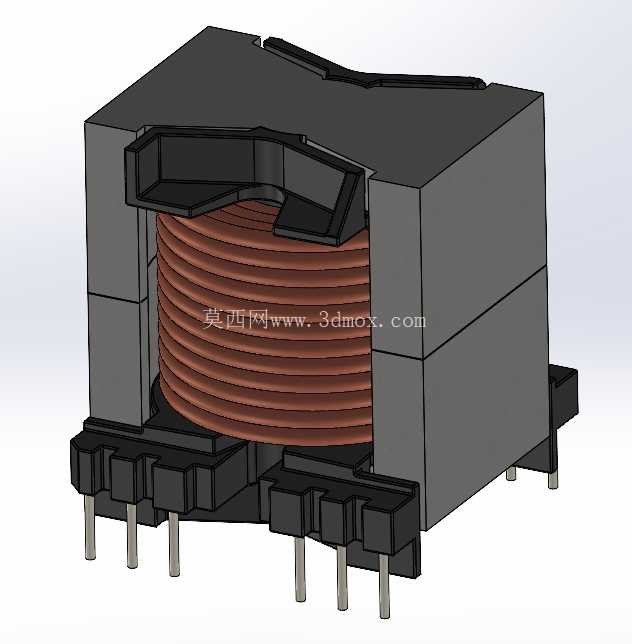

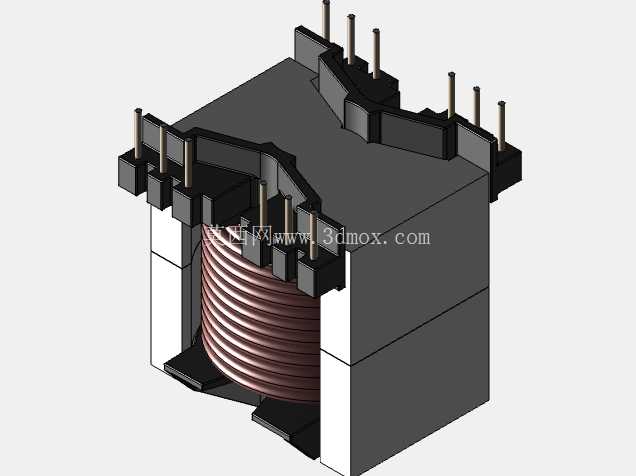

在开关电源、车载充电机、工业控制电源这类需要进行电能变换、信号隔离的电路场景中，磁芯与配套骨架是决定磁性器件性能边界的核心结构件，PQ4040规格的磁芯骨架组合，是当前中大功率电源模块里应用占比颇高的一款标准化组件。从实际选型适配的角度看，这款磁芯采用PQ型扁平结构设计，相较于传统EE型、EI型磁芯，其窗口利用率更高，在相同有效导磁截面积下，整体占用的PCB板安装面积更小，能有效压缩电源模块的整体体积，适配当前工业设备、车载电子部件小型化集成的设计趋势。骨架作为磁芯与绕组之间的绝缘支撑结构，其绕线槽的尺寸设计直接决定了漆包线的可绕制空间，这款配套骨架的绕线区做了分层挡墙设计，初次级绕组之间可以通过挡墙形成足够的爬电距离，满足安规认证中对电气间隙的硬性要求，不需要额外增加绝缘胶带的缠绕层数，既简化了绕组加工工序，也能避免绝缘层过厚导致的绕组散热性能下降问题。从安装边界来看，这款磁芯组合的底部引脚采用标准间距排布，引脚的伸出长度、折弯角度都适配常规波峰焊的加工工艺要求，安装时不需要对PCB板做特殊的异形开孔处理，能直接兼容通用电源板的焊盘布局，降低了电路板改版的成本。磁芯的中柱与边柱的拼接面做了精密研磨处理，组装后气隙一致性好，能有效降低工作状态下的磁芯损耗，避免因气隙偏差导致的电感量离散性过大问题，在批量生产时能大幅降低绕组参数的调试工作量。骨架的顶部预留了磁芯点胶固定的凹槽，组装时可以在凹槽内注入固定胶，将两片磁芯与骨架牢固粘接，避免设备在运输、长期振动工况下出现磁芯移位、电感量偏移的问题，适配车载、工业工控这类存在持续振动的使用场景。从绕组适配性来看，这款骨架的绕线槽宽度可以同时容纳多股漆包线并绕，满足大电流输出场景下的载流要求，槽口的圆角处理能避免绕线过程中漆包线绝缘层被骨架棱角刮破，降低绕组短路的不良率。磁芯的外侧平面平整，组装完成后可以直接贴合平面型散热片，通过导热胶将磁芯工作时产生的热量传导出去，避免长期高温工作下磁芯导磁率下降，提升磁性器件的长期工作稳定性。在实际结构设计过程中，这款磁芯与骨架的配合公差控制在合理区间，既不会因为公差过紧导致组装时磁芯被挤裂，也不会因为间隙过大导致磁芯松动产生工作噪音，在100kHz左右的常规开关频率下工作时，不会出现明显的磁致伸缩噪音，满足消费类电子、工业设备对噪音控制的要求。引脚的根部做了加强筋设计，在插件焊接过程中能承受一定的外力冲击，不会出现引脚断裂、骨架开裂的问题，提升了生产组装环节的良品率。对于结构设计从业者来说，选用这款标准化的磁芯骨架组合，不需要从零开始开模定制磁芯与骨架结构，只需要根据电路参数计算绕组匝数、线径，就能快速完成磁性器件的结构设计，大幅缩短电源产品的开发周期，同时标准化组件的供应链成熟，采购成本也远低于定制化结构件，适合批量生产的产品选用。在安装空间校核时，需要注意磁芯顶部与周边元器件的距离预留，避免磁芯与周边金属部件距离过近产生涡流损耗，同时也要预留出散热风道的空间，保证工作时热量能及时散出，避免磁芯出现过热饱和的问题。
