3.5mm四引脚贴片式耳机插孔结构

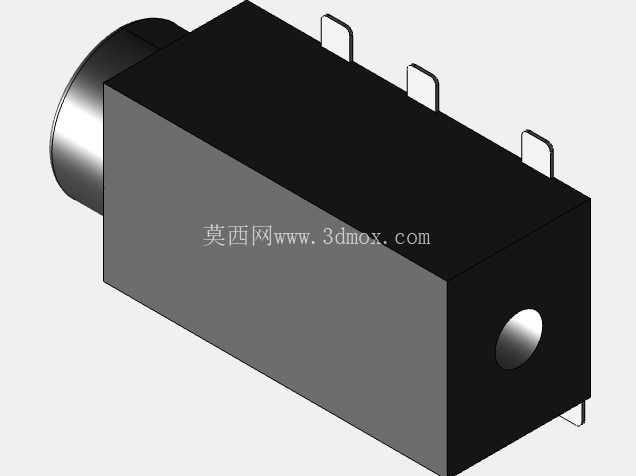

这款贴片式3.5mm音频插孔，是消费类电子、车载影音、工业控制音频模块里应用极广的板载接插件，日常接触的便携音频设备、车载中控音频输入模块、工业手持终端的音频外接端口，大多采用这类结构的接插件来实现音频信号的有线传输。从结构设计逻辑来看，这款插孔采用SMT表贴封装设计，四个引脚沿本体单侧排布，引脚采用弯折成型的焊片结构，焊接时可直接贴合PCB表层焊盘，无需在PCB上开设贯穿插孔，能有效压缩板卡厚度方向的占用空间，适配越来越薄的终端设备内部堆叠需求。本体采用绝缘耐高温工程塑料作为基座，外部包裹金属屏蔽罩，屏蔽罩上设置三个对称的固定焊片，焊接后可牢牢固定在PCB表面，同时金属屏蔽罩能隔绝外部电磁信号对音频传输的干扰，降低底噪、串扰等音频传输问题的出现概率。插孔的插接端采用标准3.5mm三级音频插头适配尺寸，内部设置弹性接触簧片，插头插入时簧片可紧密贴合插头的不同电极段，保证左右声道、接地回路的信号导通稳定，多次插拔后仍能保持可靠的接触压力，避免出现接触不良、单声道无声等常见故障。在安装边界设计上，这款插孔的本体为长方体结构，金属屏蔽罩的外形尺寸规整，布局PCB封装时，需要在插孔插接端预留足够的插头插拔操作空间，避免周边过高元器件干涉插头的正常插入与拔出；引脚的焊盘尺寸需要匹配表贴工艺的焊接要求，固定焊片的焊盘可适当加大，提升焊接后的结构强度，应对日常插拔带来的外力冲击。从实际应用场景出发，这类表贴耳机插孔相比传统直插式插孔，生产时可直接通过SMT回流焊工艺完成焊接，无需后续手工补焊插件，能大幅提升PCBA的生产效率，适合大批量消费电子的生产线组装流程。设计建模时，需要重点还原插孔内部簧片的弹性形变空间，以及金属屏蔽罩的卡扣结构，确保模型可直接用于PCB封装库的匹配校验，以及整机结构装配时的干涉检查；插孔的插接深度尺寸需要严格匹配通用3.5mm插头的插入长度，避免出现插头插不到位、或者插入过深顶坏内部簧片的问题。另外，金属屏蔽罩侧面的定位凸点结构，建模时也需要准确还原，该结构在生产组装时可与绝缘基座精准卡合，保证整体结构的组装精度，避免屏蔽罩出现松动偏移。在车载影音设备的应用场景中，这类插孔还需要考虑耐温性能，因为车载设备的工作环境温度波动范围更大，建模时的材料属性匹配也需要对应耐高温的工程塑料与镀层金属，确保结构在高低温环境下不会出现形变导致接触失效。对于手持工业终端来说，这类插孔的插拔寿命是核心指标，结构设计时簧片的弯折角度、材料厚度都经过反复校核，保证数千次插拔后仍能保持稳定的接触压力，建模时还原簧片的弧度与厚度参数，可用于后续的结构力学仿真验证，评估产品的实际使用寿命。
