直插式蓝光发光二极管结构设计

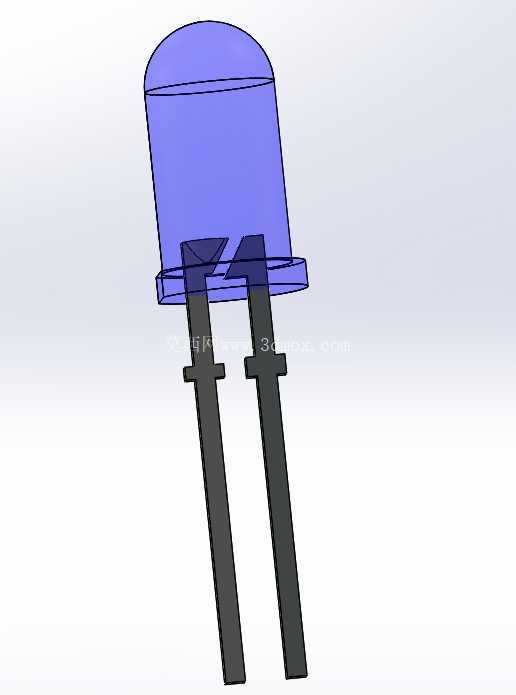

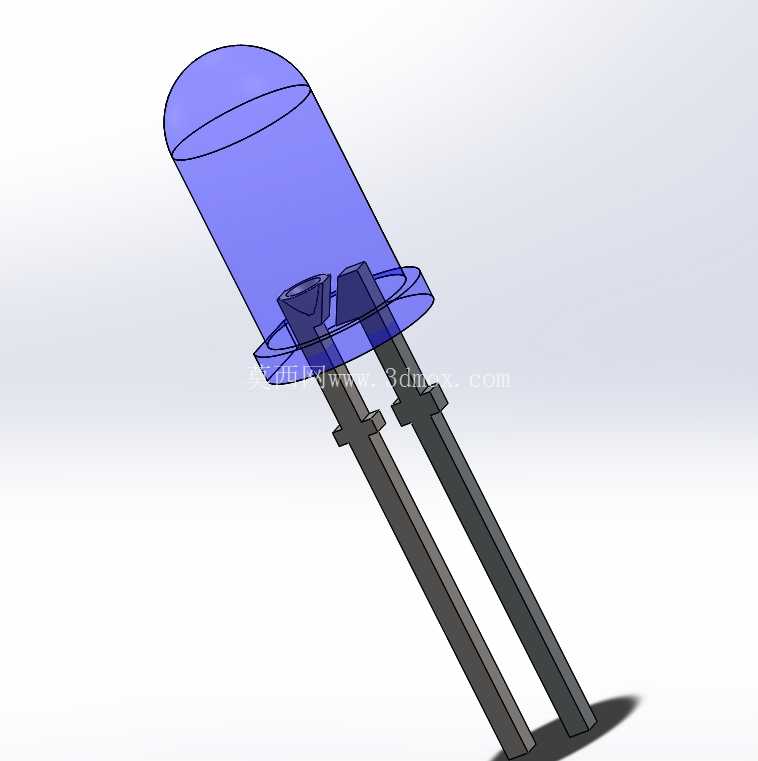

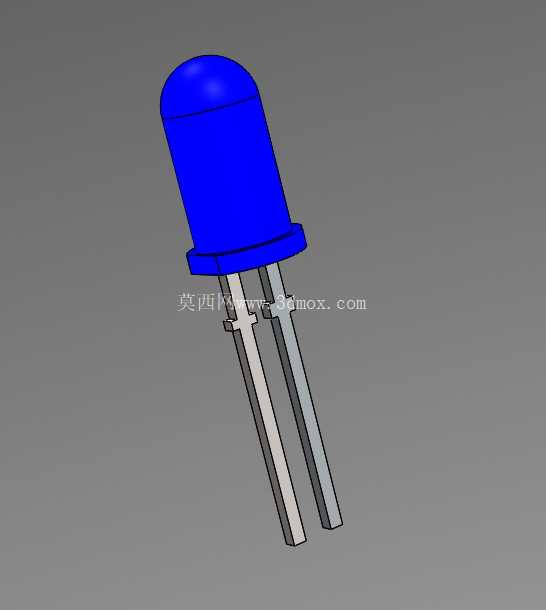

这款直插式发光二极管的三维结构，完全参照行业通用的5mm圆头直插LED实物尺寸构建，覆盖了从环氧封装头部到引脚末端的全部结构细节，可直接用于电子设备结构装配干涉校验、PCB布局适配模拟、产品外观样机渲染等工程场景。在消费电子、工业控制、汽车电子、仪器仪表等多个领域，这类直插LED都是最基础的状态指示元件，小到电源适配器的通电提示、家电面板的功能档位指示，大到工业控制柜的运行状态告警、车载设备的信号反馈，都能见到这类元件的身影，其结构尺寸的标准化程度，直接决定了批量生产时的装配效率与良率。

从结构功能来看，顶部的蓝色环氧封装部分采用半圆头透镜造型，这种设计并非单纯为了外观规整，而是通过环氧材料的光学折射特性，将内部芯片发出的光线按照预设的出光角度聚拢发散，常规5mm圆头LED的出光角度通常在20-30度区间，既可以保证正面观察时足够的指示亮度，又不会因光线过度发散导致相邻指示位出现串光干扰。封装下部的法兰凸台是整个元件的安装定位基准，在PCB板上对应的安装孔位会严格匹配这个凸台的外径尺寸，插件装配时凸台底面贴合PCB板面，既可以控制元件的插装高度，避免引脚插入过深顶坏封装内部的键合引线，也能在波峰焊过程中阻挡焊锡顺着引脚向上攀爬渗入封装内部，造成元件失效。

下部的两根平行引脚采用镀锡铜包钢材质，既保证了足够的结构强度，插件时不会轻易弯折变形，又具备良好的焊接润湿性，引脚的间距严格遵循2.54mm的标准网格间距，刚好适配通用万能板、标准PCB的孔位布局，不需要额外调整孔位坐标就能直接完成布局。引脚的长度设计也兼顾了手工焊接与波峰焊的工艺需求，伸出PCB背面的长度控制在2.5-3mm区间，既可以保证焊锡能够充分包裹引脚形成可靠的焊点，又不会因为引脚过长导致剪脚工序额外增加工作量，同时两根引脚的长度存在细微差异，长脚对应正极、短脚对应负极，生产装配时不需要额外做极性标识就能快速区分，降低人工插件的出错概率。

在建模过程中，所有结构的尺寸边界都严格对标行业量产通用规范，封装头部的直径控制在4.8-5.0mm的公差范围内，总高度从法兰底面到透镜顶端控制在8.6-8.9mm区间，引脚直径统一为0.5mm，完全适配市面上绝大多数LED灯座、PCB安装孔的尺寸要求，不会出现建模尺寸与实物偏差过大导致装配干涉的问题。结构上还原了封装内部引脚与芯片连接的过渡段结构，虽然这部分被环氧封装包裹不可见，但在做热仿真分析时，这部分金属结构的导热路径会直接影响LED工作时的结温散热效果，准确还原这部分结构可以让后续的热仿真、结构应力仿真结果更贴近实际工况。

在实际设备选型应用中，这类直插LED的安装边界需要重点关注两个维度：一是板面以上的高度空间，要保证透镜顶端距离设备面板或者透光罩的间隙在0.5-1mm之间，既不能距离过远导致光线发散后亮度不足，也不能距离过近在装配时挤压透镜造成封装开裂；二是引脚的弯折位置，如果需要弯折引脚适配特殊安装高度，弯折点必须距离法兰底面至少2mm以上，避免弯折应力传导到封装内部拉断键合金线，造成元件死灯。这款三维模型完整还原了所有需要重点关注的结构基准，不管是做整机结构的装配校验，还是做教学演示的结构拆解，都能提供准确的结构参考，不需要再额外测量实物尺寸调整模型参数。
