冰箱制冷系统翅片式冷凝换热部件

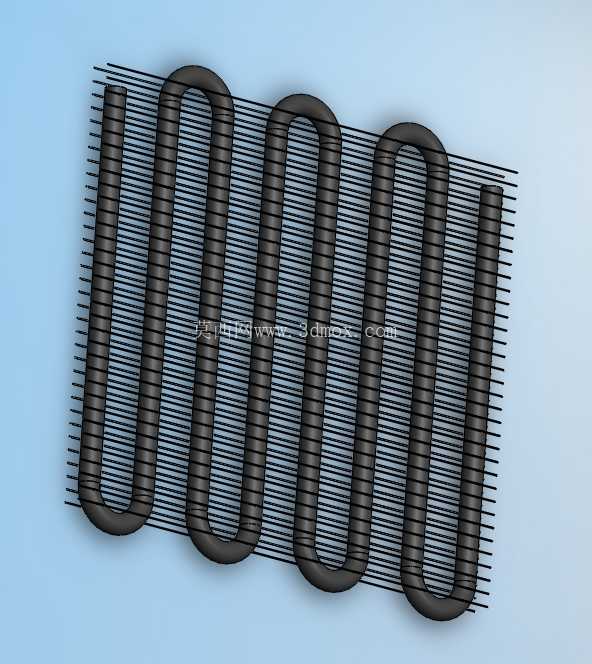

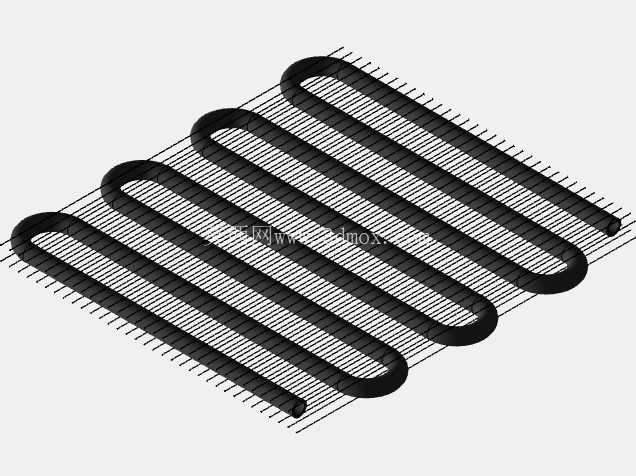

家用蒸汽压缩式制冷循环里，冷凝器是决定系统能效比的核心换热部件，这款翅片盘管式结构主要适配直冷、风冷中小型冰箱的制冷回路，安装位置通常在冰箱背部发泡层外侧或者底部压缩机仓周边，不需要额外占用冷藏冷冻舱的有效储物空间。从结构设计逻辑来看，整体采用蛇形弯制的冷媒流通盘管搭配密集套片式散热翅片，盘管走冷媒的回路做了等间距U型弯处理，每一段直管段的长度保持一致，弯管处的曲率半径统一，既保证冷媒在管内流动时不会出现局部阻力突增的问题，也能让翅片穿装的时候定位基准统一，减少装配工序的定位误差。翅片采用薄金属板材冲压成型，每片翅片上的冲孔和盘管外径做过盈配合设计，穿管后通过胀管工艺让管壁和翅片冲孔内壁紧密贴合，消除接触热阻，避免长期使用后因为热胀冷缩出现翅片松动、换热效率衰减的问题。实际运行过程中，从压缩机排出的高温高压气态冷媒从盘管一端进入，在蛇形管路内流动的过程中，通过管壁将热量传导到整片散热翅片上，依靠自然对流或者仓内辅助风扇的强制对流，把热量散发到周边环境空气中，冷媒逐步冷却液化成中温高压的液态，再经过节流装置进入蒸发器完成制冷循环。设计阶段需要匹配冰箱的整机制冷量来核算盘管的总长度、翅片的片距以及整体迎风面积，这款结构的片距设置兼顾了自然对流场景下的空气流通阻力和散热面积需求，片距过小容易在潮湿环境下积灰挂尘堵塞风道，片距过大则会导致单位体积内的换热面积不足，需要增大整体结构尺寸才能满足换热量要求。安装边界上，整体结构为扁平矩形布局，盘管两端的接口位置预留了足够的管路焊接操作空间，不需要额外做复杂的管路转接，翅片边缘做了折边处理，既可以提升整体结构的刚性，避免运输搬运过程中翅片倒伏变形，也能防止安装维护时锋利的翅片边缘划伤操作人员。盘管的材质选用导热性能优异的金属管材，弯制过程中严格控制管壁的减薄率，避免弯管处出现裂纹或者壁厚不均导致的耐压能力下降，能够承受制冷系统长期运行的工作压力，不会出现冷媒泄漏的问题。和丝管式冷凝器相比，这种翅片盘管结构的单位体积换热面积更大，在相同换热量需求下整体结构更紧凑，适合安装空间受限的中小型冰箱产品，同时翅片的排布经过流场优化，空气流过翅片间隙时不会出现明显的流动死区，换热均匀性更好，不会出现局部段冷媒过冷或者冷却不足的问题，能够有效提升整个制冷系统的运行稳定性，降低压缩机的工作负荷，延长整机的使用寿命。在建模过程中，蛇形盘管的弯管过渡段做了平滑曲率处理，没有尖锐的转角，既符合实际弯管工艺的成型限制，也能准确模拟冷媒在管内的流动阻力特性，翅片的阵列排布严格按照实际生产的片距参数设置，每一片翅片和盘管的接触位置都做了贴合处理，能够直接用于后续的换热仿真分析，验证不同风速、不同环境温度下的换热效率是否满足设计要求。结构整体没有多余的冗余设计，所有的结构特征都服务于换热效率提升和装配工艺简化，不需要额外增加固定支架就可以通过盘管两端的管路固定在冰箱仓体内，减少了额外的零件数量，降低了生产装配的成本。
