1.69英寸电容式触控TFT显示模组结构

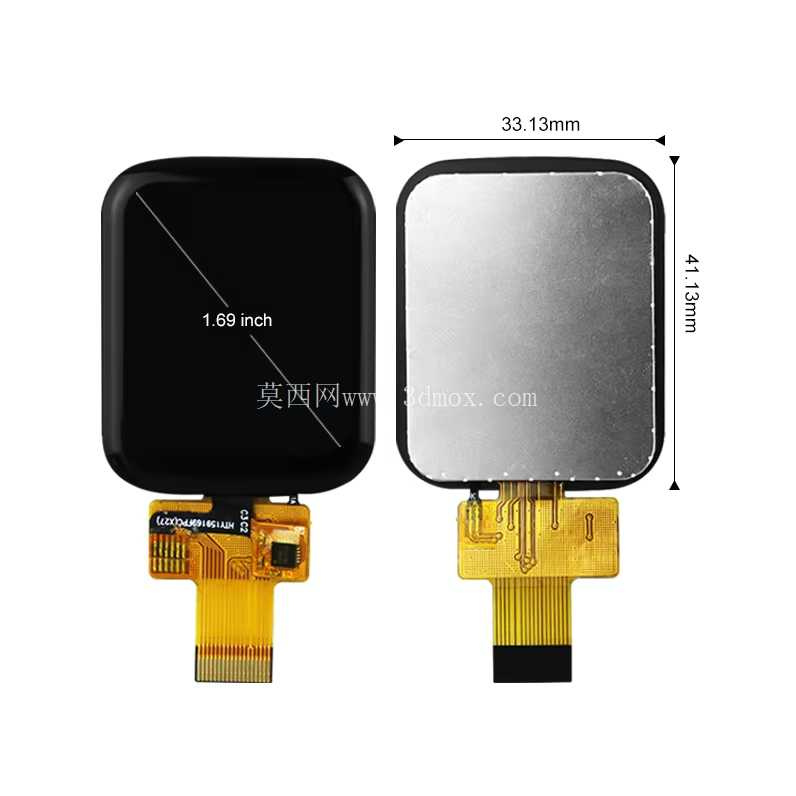

这款1.69英寸电容式触控TFT显示模组，在小型智能穿戴、便携检测设备、车载小型交互终端、工业手持数显装置这类空间受限的人机交互场景中适配性极强，区别于大尺寸显示模组，小尺寸触控屏的结构设计核心是在有限的屏占比空间内，兼顾触控灵敏度、屏幕防护强度与安装适配的兼容性。从结构设计逻辑来看，模组采用圆角矩形的外轮廓设计，R角弧度经过反复校核，既避免直角边缘在装配时与壳体产生干涉，也能在跌落、磕碰场景下分散边角应力，降低屏幕碎裂的风险，外围包裹的黑色边框结构并非单纯的装饰件，其内部集成了触控IC的走线屏蔽层、屏幕背光的遮光结构，同时预留了与前壳装配的定位卡扣位与点胶槽，点胶槽的宽度控制在0.8mm，深度0.3mm，既能保证粘接强度，又不会出现胶量溢出污染显示区域的问题。

在功能特性层面，电容式触控层直接贴合在TFT显示面板的上表面，采用全贴合工艺减少空气层带来的光线折射，在户外强光环境下也能保证显示内容的可读性，触控采样率的设计适配小型设备的操作逻辑，支持单点触控与简单的滑动手势，完全满足参数调整、界面切换这类小型设备的常规交互需求，不需要复杂的多点触控功能，也能进一步降低模组的功耗与结构厚度。屏幕的有效显示区域占据了模组正面绝大多数面积，边框宽度控制在3.2mm，在保证结构强度的前提下尽可能提升屏占比，适配当下小型智能设备的外观设计趋势。

从安装边界与尺寸适配角度来说，模组的整体厚度控制在4.2mm，背部预留了FPC排线的弯折避让空间，排线出线位置位于模组背部的下侧边缘，弯折半径最小支持2mm，方便在紧凑的设备内部空间完成走线布局，不会因为排线弯折导致信号传输故障。安装定位方面，模组背部设置了两个直径1.2mm的定位柱，与设备前壳的定位孔配合时装配公差可以控制在±0.1mm以内，保证显示区域与设备外壳的视窗开口精准对齐，不会出现偏位、漏光的问题。在实际选型应用中，这类小尺寸触控显示模组常被用于智能手环的显示交互界面、便携式气体检测仪的数显操作屏、车载小型辅助信息显示屏、工业控制按钮盒的状态显示终端，这类场景共同的特点是设备内部空间局促，对部件的厚度、安装公差要求严苛，同时需要部件具备一定的抗振动、抗冲击能力，适配复杂的使用环境。

设计过程中需要重点考量的细节还包括屏幕的静电防护结构，边框位置预留了导电泡棉的安装位，装配时导电泡棉一端接触模组的金属屏蔽层，另一端连接设备外壳的接地点，能够将接触屏幕时产生的静电直接导走，避免静电击穿触控IC或者显示驱动芯片，提升模组在干燥环境、工业场景下的使用可靠性。背光模块的设计采用侧入式LED排布，在1.69英寸的尺寸下可以实现均匀的背光亮度，不会出现边角暗区，同时背光的驱动电路集成在FPC排线上，不需要额外的驱动板，进一步减少了部件占用的空间。另外，模组的外表面覆盖了一层硬化处理的透明盖板，表面硬度达到3H，日常使用中与钥匙、工具等物品接触时不容易产生划痕，盖板与触控层之间通过光学胶贴合，不会出现脱落、起皱的问题，在-20℃到60℃的工作温度范围内都能保持结构稳定，适配户外、工业车间等温度波动较大的使用场景。

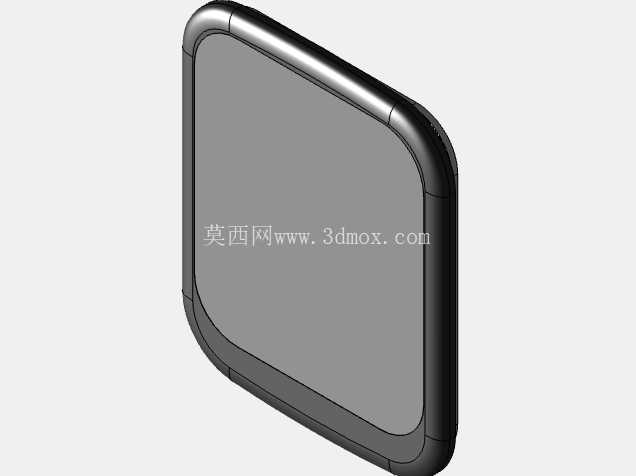

在结构建模过程中，所有的装配间隙都经过实际装配验证，边框与显示面板的配合间隙控制在0.05mm，既可以吸收外壳注塑产生的微小形变，又不会出现间隙过大导致的灰尘进入屏幕内部的问题。FPC排线的接口采用通用的12pin连接器，pin脚定义兼容市面上主流的小尺寸显示驱动方案，设备开发者不需要重新设计接口电路，就能直接替换同尺寸的其他显示模组，降低选型替换的成本。不同于消费电子领域的同尺寸屏幕，这款模组的结构设计更偏向工业应用场景的可靠性需求，没有做过度的轻薄化妥协，边框的结构强度足以承受常规的装配压力与使用中的冲击，不会因为轻微的挤压就导致屏幕显示异常或者触控失效。
