任天堂Switch霍尔摇杆结构设计

　　该摇杆为任天堂Switch手柄配套的操纵输入部件，核心采用霍尔感应原理替代传统碳膜电位器结构，从根源上解决了传统摇杆长期使用后碳膜磨损导致的漂移问题，适配Switch左右JoyCon手柄的安装空间，可直接替换原有故障摇杆，也可作为第三方手柄开发的输入组件参考。

　　从实际应用场景来看，这类摇杆除了适配原装Switch JoyCon手柄外，也可用于掌机改装、小型手持控制终端、迷你遥控设备的方向输入场景，其紧凑的结构尺寸适配手持设备的内部空间约束，霍尔感应的非接触式设计能在高频次往复扳动的使用场景下保持更长的使用寿命，避免传统接触式结构的磨损损耗。日常使用中，摇杆需要承受拇指不同方向的扳动力度，同时要保证回中精度，避免输入偏移，霍尔元件的磁感应特性不会因为接触摩擦产生参数漂移，长期使用后依然能保持准确的位置信号输出。

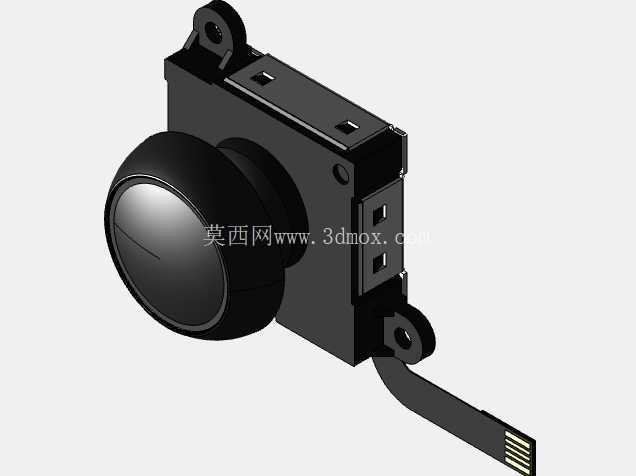

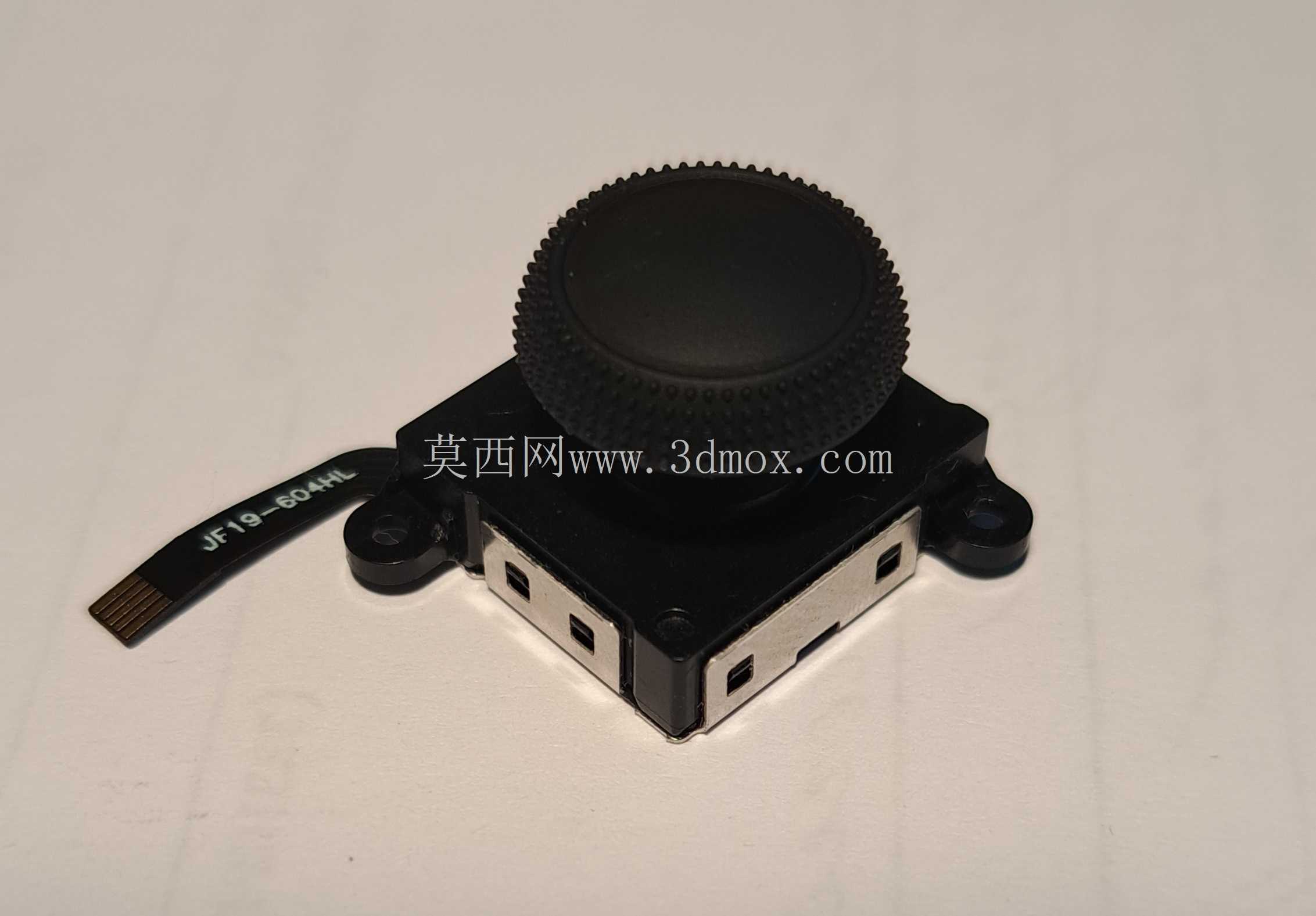

　　结构设计上，摇杆整体分为摇杆帽、转轴组件、霍尔感应模块、柔性排线、安装固定基座几个部分。顶部摇杆帽外圈做了细密的齿状防滑纹理，增大拇指接触时的摩擦力，避免操作时打滑，帽体采用圆弧顶面设计，贴合拇指指腹的接触弧度，长时间操作不易产生硌手感。转轴组件采用多轴铰接结构，支持X、Y两个方向的倾斜摆动，摆动角度控制在合理范围内，既保证足够的输入行程，又不会因为扳动角度过大超出内部感应元件的检测范围，铰接位置设置有弹性回中结构，松开摇杆后能自动回到中心初始位置，回中偏差控制在极小范围内，避免出现静止状态下的输入偏移。

　　霍尔感应模块布置在基座内部，摇杆摆动时带动内部的磁钢产生位置变化，霍尔元件通过检测磁场的变化输出对应方向的模拟信号，信号通过侧面引出的柔性FPC排线传输到手柄主控板上，排线采用带补强的柔性基材，弯折寿命满足手柄组装和日常使用的弯折需求，排线末端的金手指接口直接匹配原装手柄的连接器座子，不需要额外改线即可直接装配。基座部分采用工程塑料注塑成型，两侧带固定安装耳，安装耳上预留有螺丝固定孔，孔位尺寸和原装摇杆完全一致，装配时直接对准手柄内的定位柱，拧上固定螺丝即可完成固定，基座底部的金属屏蔽罩一方面可以屏蔽外界电磁信号对霍尔元件的干扰，保证信号输出稳定，另一方面也能增强基座的结构强度，避免受力后基座变形影响转轴的活动精度。

　　安装边界方面，该摇杆整体外形为方形基座加顶部突出的摇杆帽结构，基座的长宽尺寸适配JoyCon手柄内部的预留安装仓，安装后摇杆帽突出手柄外壳的高度符合人体工学操作高度，不会因为突出过高导致握持时误触，也不会因为突出过矮导致操作时拇指施力不便。装配时需要注意柔性排线的弯折方向，避免排线被基座或外壳挤压导致排线断裂，转轴活动范围内不能有其他结构件干涉，保证摇杆全角度摆动时无卡滞，回中弹簧的预紧力经过调校，扳动时的阻尼感适中，既不会因为阻尼过小导致摇杆过于灵敏不易控制，也不会因为阻尼过大导致长时间操作手指疲劳。

　　从设计思路来看，这款霍尔摇杆在兼容原装摇杆安装尺寸的前提下，替换了原有的电位器感应结构，不需要用户修改手柄外壳或内部电路即可直接替换升级，解决原装摇杆普遍存在的漂移通病，结构上所有活动部件的配合间隙都经过优化，既保证活动顺畅，又不会因为间隙过大产生晃动虚位，磁钢和霍尔元件的相对位置经过精准校准，全行程范围内的信号输出线性度良好，各个方向的输入灵敏度一致，不会出现某一方向灵敏度异常的问题。基座的固定耳位置做了加强筋设计，多次拆装螺丝也不会出现固定柱断裂的问题，柔性排线的走线位置预留了足够的弯折空间，组装时不会因为排线弯折角度过大导致线路损坏。
