可角度调节式太阳能光伏面板支撑结构

这套可调节太阳能面板结构，最初的设计出发点是解决分布式光伏安装场景中，固定倾角支架无法适配不同纬度、不同季节太阳高度角变化的痛点，在户外离网供电、户用屋顶光伏、便携光伏电源配套、车载移动光伏供电等场景都有明确的应用需求。不同于市面上常见的型材拼接式可调支架，这套结构采用冲压成型的金属构件作为核心受力部件，所有连接节点的配合公差都经过反复校核，既保证了调节动作的顺畅度，也能在锁紧状态下承受12级阵风的风载荷，不会出现角度滑移、构件变形的问题。

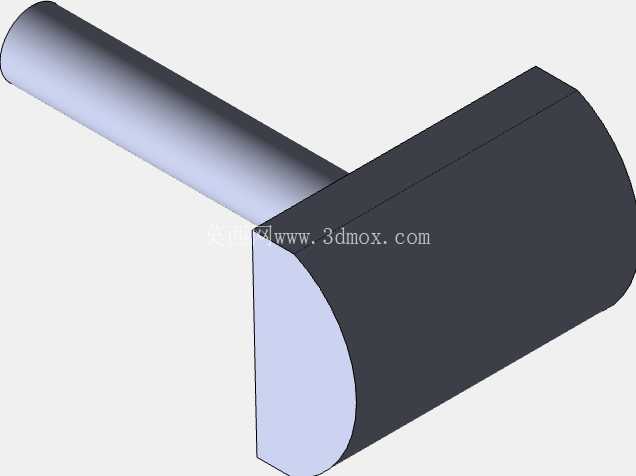

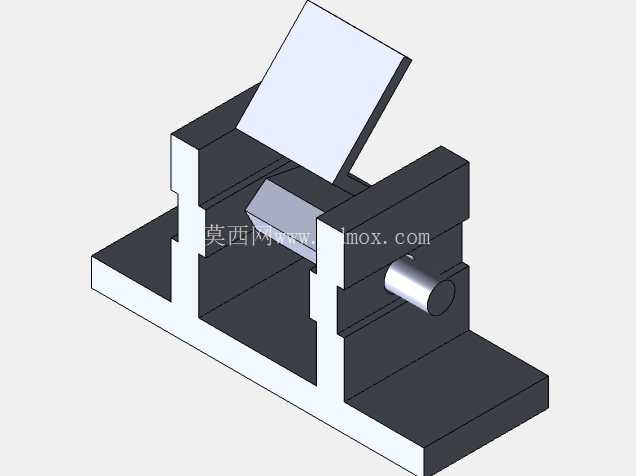

从实际功能来看，这套结构的角度调节范围覆盖0到60度，完全覆盖国内从南沙群岛到漠河地区的全年最佳倾角区间，调节操作不需要额外的专用工具，只需要松开侧边的锁紧旋钮，调整面板到目标角度后重新锁紧即可完成操作，单人就能完成全流程的角度调整，不需要额外配合作业人员。结构的转动副位置采用了耐磨衬套设计，避免金属构件直接摩擦产生的异响和磨损，经过上千次反复调节测试，衬套的磨损量不到0.1毫米，转动阻尼始终保持在一致的区间，不会出现使用一段时间后转动过松或者卡滞的问题。

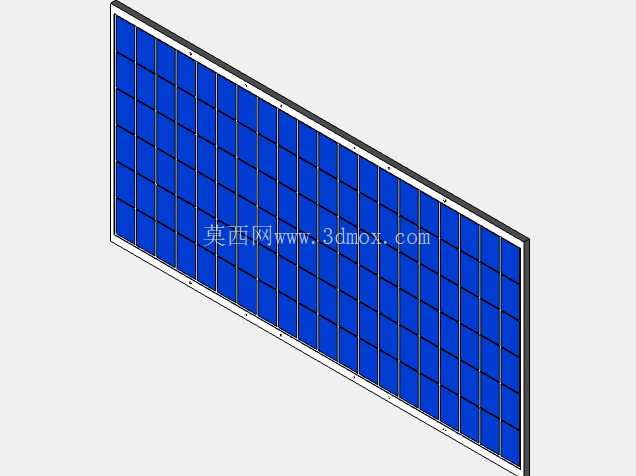

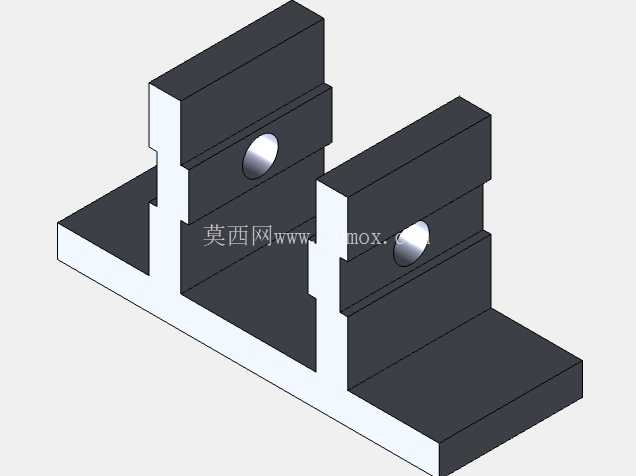

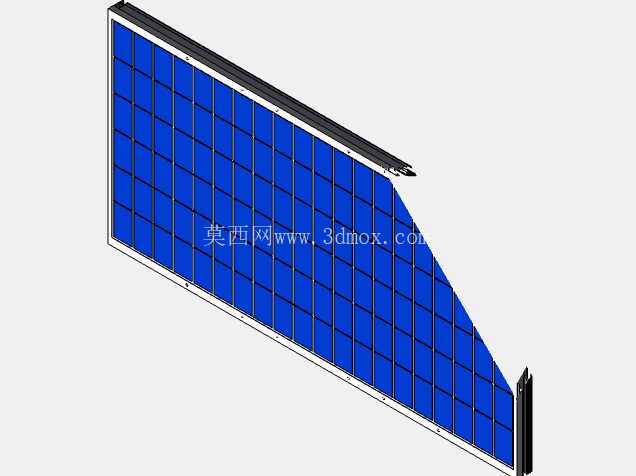

设计过程中，首先对光伏面板的安装边界做了明确限定，适配常规的60片、72片晶硅组件的安装孔位，安装面的预留孔位采用长圆孔设计，可以兼容±15毫米的安装孔位误差，降低现场安装的对位难度。支撑结构的底座部分预留了和屋面、机架、车载平台连接的固定孔，既可以采用膨胀螺栓固定在混凝土屋面，也可以通过压块固定在彩钢瓦屋面，还能通过抱箍结构固定在灯杆、支架立柱上，适配多种安装基面的固定需求。

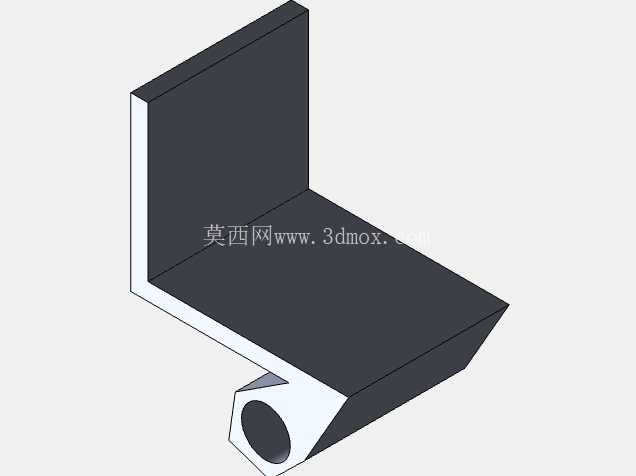

结构的受力路径做了专门的优化，面板承受的风载荷、雪载荷会通过背部的加强筋直接传导到两侧的支撑臂，再通过支撑臂传导到底座固定点，不会让受力集中在调节转轴位置，避免长期受力下转轴出现变形失效。所有冲压构件的折弯处都做了圆角过渡处理，既避免了尖锐边角划伤安装人员，也减少了折弯位置的应力集中，提升构件的疲劳强度。构件表面的防腐处理采用户外级粉末喷涂，盐雾测试时长超过1000小时，在沿海高湿高盐环境下也能保证10年以上的使用寿命，不会出现锈蚀脱落的问题。

在安装边界的尺寸控制上，整套结构在折叠状态下的厚度不到150毫米，方便运输和现场搬运，展开到最大倾角时，后端的突出距离控制在800毫米以内，不会占用过多的安装面后方空间，适合在面积有限的屋顶、车载平台上安装使用。结构的整体重量控制在25公斤以内，两个人就能完成整套结构加光伏面板的安装作业，不需要动用吊装设备，大幅降低了现场安装的成本和难度。

考虑到户外使用的实际工况，所有的锁紧紧固件都采用防松设计，在长期振动、风载波动的工况下不会出现紧固件松动的问题，调节位置的刻度标识直接冲压在支撑臂表面，不会因为长期日晒雨淋出现标识脱落的问题，现场调整角度时可以直接对照刻度快速定位到目标倾角，不需要额外携带角度测量工具。背部的走线槽和结构一体冲压成型，光伏组件的连接线可以顺着走线槽排布到接线位置，避免线缆外露被紫外线老化或者被异物刮破，提升整套系统的布线整洁度和使用可靠性。
