QFN20封装NDP1460QB DC-DC转换器三维数模

在车载电源域的PCB布局设计工作中，QFN封装的DC-DC转换器是板级空间利用率优化的核心器件之一，本次建模的NDP1460QB采用5x5mm规格的QFN20封装，是车载低压电源转换场景中应用频次较高的塑封贴片器件。从实际工程应用来看，这类器件常被布置在车身控制模块、车载娱乐系统主板的电源输入侧，负责将车载12V母线电压转换为3.3V、5V等板载芯片所需的低压直流电源，封装的散热焊盘设计直接决定了大电流输出工况下的器件温升表现，建模过程中需要严格还原焊盘的位置、尺寸与引脚共面度参数，否则后续导出的STEP文件导入PCB设计软件后，会出现贴片坐标偏移、钢网开孔不匹配的问题。

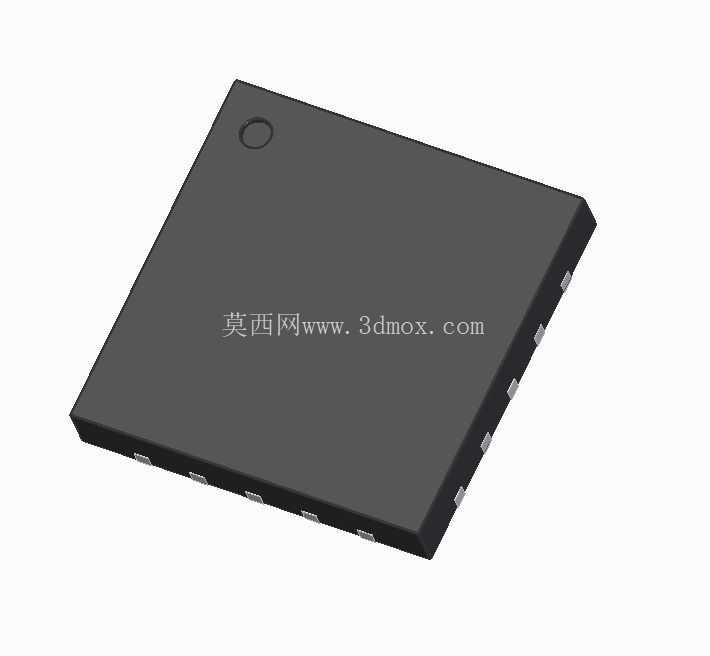

建模时首先以封装实物的引脚分布为基准，先确定器件本体的外形边界：5mm见方的塑封主体厚度控制在1mm以内，本体一角的圆形定位标记对应引脚1的位置，这个标记是SMT贴片工序中视觉对位的关键特征，建模时不能省略或偏移位置，否则会导致贴片时器件方向装反，直接造成整板电源短路。器件四周分布的20个引脚采用翼型无引线设计，每个引脚的宽度、引脚间距严格按照JEDEC标准的QFN20封装规范绘制，引脚突出本体的长度控制在0.3mm左右，引脚底部与器件底部散热焊盘处于同一水平面，保证焊接时引脚与PCB焊盘能够充分接触。

从设计思路上看，这类封装的三维模型不需要还原内部的晶圆、键合线结构，重点是还原外部装配相关的所有特征：包括本体的拔模斜度、顶部的丝印区域轮廓、底部散热焊盘的尺寸与位置、每个引脚的金属镀层区域边界。很多新手建模时容易忽略塑封本体的边角倒角，实际量产的QFN器件本体四个边角都有0.2mm左右的C角，这个特征虽然不影响电气性能，但在做整板装配干涉检查时，如果忽略倒角，会误判器件与周边屏蔽罩、电容的装配间隙，导致实际打样后出现器件装不进屏蔽腔的问题。

在安装边界的把控上，建模完成后需要核对器件的占位空间：除了本体5x5mm的投影区域外，还要考虑SMT贴装时的器件周边禁布区，不过三维模型本身只需要准确表达器件的实体轮廓，禁布区的规则可以在PCB设计环节单独设置。另外，器件顶部的圆形定位凹点深度在0.1mm左右，这个特征在做产品外观丝印对位时也有参考作用，建模时用凹切特征还原即可，不需要做太深的结构，避免影响模型的曲面光顺性。

从行业应用场景延伸来看，同封装的NDP系列DC-DC器件除了车载领域，也常被用在工业控制板卡、消费类电源适配器的主板上，这类模型的通用性较强，只要引脚定义和封装尺寸一致，就可以直接复用在不同项目的板级装配设计中。建模时将模型的坐标系原点设置在器件底部中心位置，和PCB设计软件的封装原点规则保持一致，这样导入装配环境后不需要额外调整坐标，就能直接对齐PCB上的封装位置，大幅提升结构设计的效率。

实际工程中，这类器件的三维模型主要用于两个环节：一是PCB布局阶段的干涉检查，确认器件高度不会和外壳、屏蔽罩、周边接插件产生空间冲突；二是产品热仿真阶段的模型搭建，准确的外形尺寸可以保证热仿真时器件的散热面积计算准确，得到更贴近实际工况的温升仿真结果。建模时不需要做过多的细节修饰，重点保证装配相关的尺寸公差控制在±0.02mm以内，尤其是引脚间距、本体长宽、总高度这几个关键尺寸，必须和器件手册的标称值完全一致，否则模型就失去了工程应用价值。

很多工程师在绘制这类封装模型时，容易把引脚的厚度做厚，实际QFN封装的引脚是和塑封本体底部齐平的，引脚本身的金属厚度只有0.15mm左右，如果建模时引脚厚度超过0.2mm，在做装配干涉检查时就会误报引脚和PCB焊盘的干涉，影响设计判断。另外，底部的散热焊盘是这类器件的核心散热通道，建模时要单独把散热焊盘作为一个独立的实体特征绘制，方便后续在热仿真中给焊盘分配对应的材料属性，更准确地模拟器件通过焊盘向PCB铜皮散热的过程。
