立柱式单组ПМУ安装固定支架结构

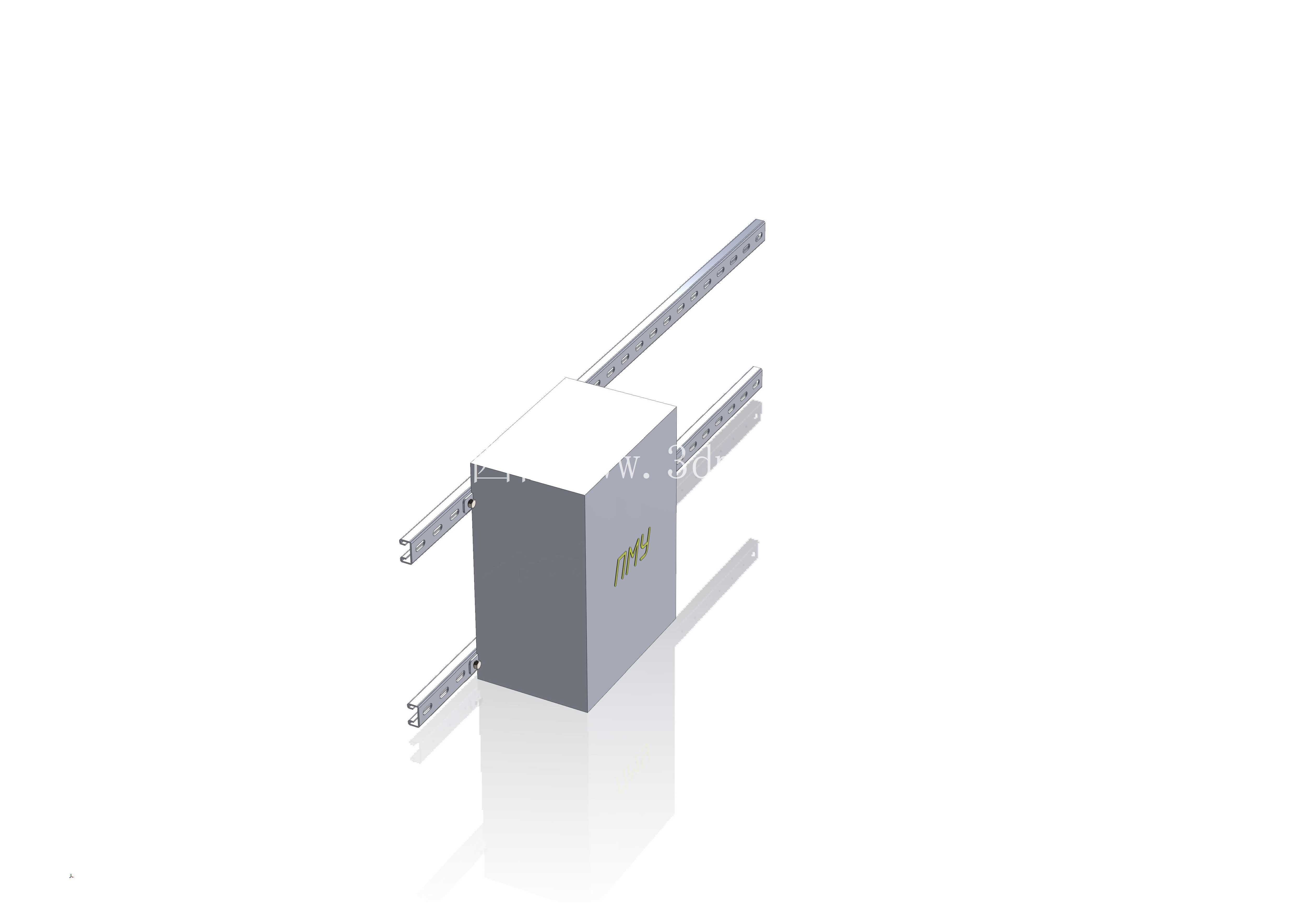

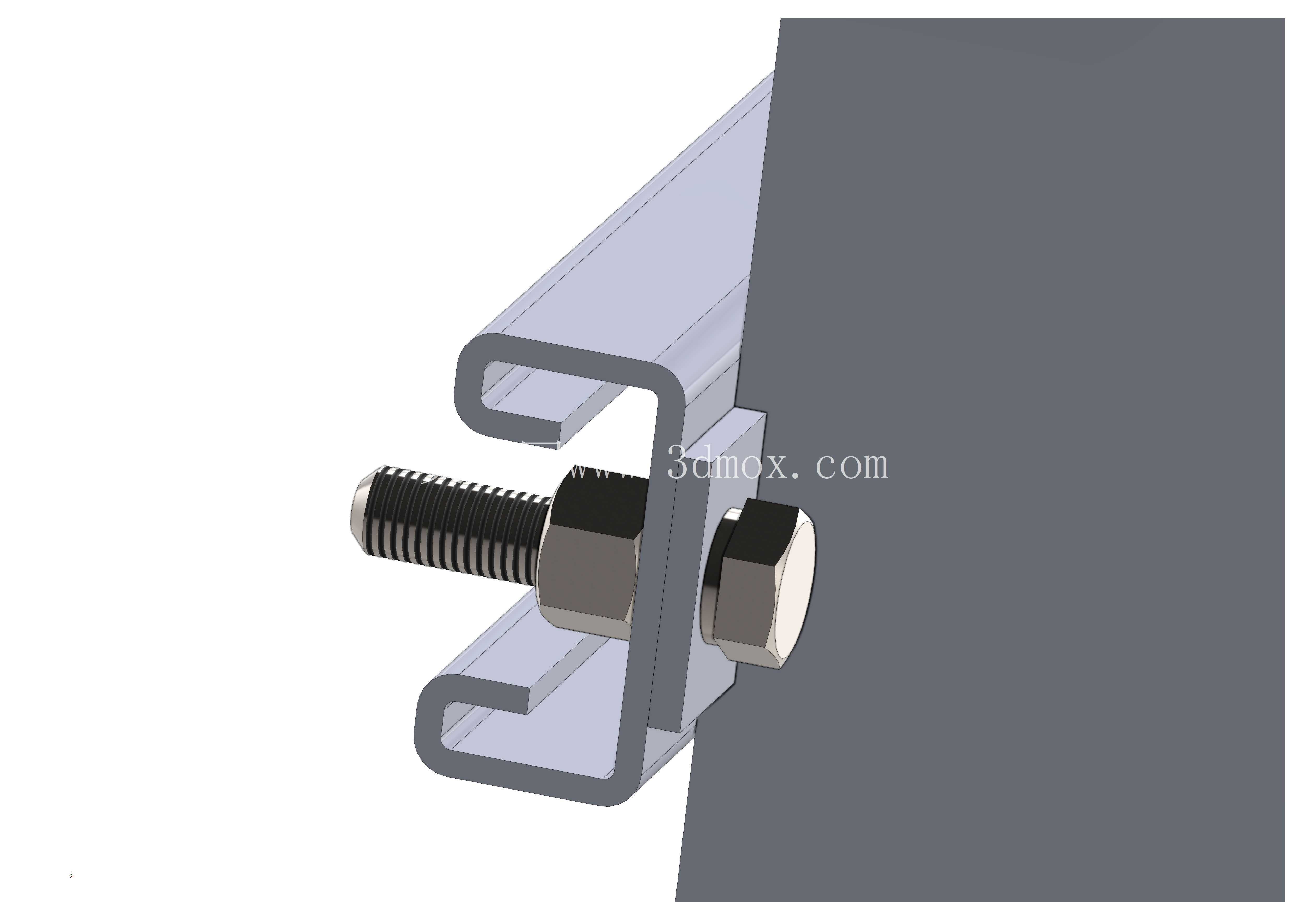

这套结构主要应用在工业生产线的立柱侧装工位，用来固定单组ПМУ功能模块，常见于汽车焊装、冲压线旁的辅助功能单元挂载场景，也可适配通用工业设备的柱面侧装需求，解决圆柱形或矩形立柱上功能模块无法直接固定、安装后易偏移晃动的问题。从实际使用场景来看，这类安装结构需要适配立柱的安装面公差，现场安装时立柱表面可能存在焊接飞溅残留、轻微平面度偏差，因此设计时在支架与立柱贴合的接触面预留了0.3mm的调整间隙，同时配套的长条形安装孔允许安装时进行上下、前后方向的位置微调，避免因为立柱加工误差导致模块无法对位安装。结构主体采用盒式承载主体搭配双侧伸出的导轨式安装臂设计，承载主体为封闭式箱型结构，相比开放式折弯件拥有更好的抗扭刚度，当挂载的ПМУ模块工作产生振动时，箱型结构可以将振动均匀分散到各个连接面，避免局部应力集中导致的连接螺栓松动。两侧伸出的安装臂采用等长对称设计，臂身预留了多组等距安装孔位，既可以用来固定ПМУ模块本身，也可以根据现场需求加装线槽、传感器支架等附属配件，不需要额外在臂身上钻孔加工，减少现场二次加工的工作量。设计思路上优先考虑安装便捷性与后期维护性，整个支架采用分体式组装结构，承载主体与两侧安装臂通过螺栓连接，运输时可以拆分打包，减少运输体积，现场安装时不需要大型吊装设备，两名操作人员即可完成立柱上的固定作业。安装边界方面，支架整体在立柱轴向的占用高度控制在320mm以内，径向伸出长度不超过450mm，不会占用过多生产线旁的操作通道空间，与立柱连接的固定点采用上下两组对称布置的抱装式连接结构，不需要在立柱上焊接预埋件或者钻孔，不会破坏立柱本身的结构强度，适配外径100mm到180mm的矩形或圆形立柱，覆盖绝大多数工业现场的标准立柱规格。从功能特性来看，支架承载主体的正面预留了模块标识安装位，现场运维人员可以快速识别挂载的模块类型，安装臂的末端做了圆弧倒角处理，避免操作人员过往时被尖锐边角划伤，所有连接螺栓均采用防松设计，搭配防松垫圈与螺纹胶，在长期振动工况下也能保持连接可靠性。实际选型时需要注意，这套结构的额定承载重量为15kg，适合挂载中小型功能模块，如果需要挂载更重的设备，可以通过增加抱装点数量、更换更高强度的连接螺栓来提升承载能力，不需要整体更换支架主体。建模过程中对所有安装孔位的同轴度、安装面的平面度都做了公差配合校验，确保加工完成后各个部件可以顺利组装，不会出现孔位错位、装配间隙过大的问题，所有折弯处均预留了合理的折弯圆角，避免冲压加工时出现板材开裂的问题，板材厚度选用2.5mm的冷轧钢板，兼顾结构强度与整体重量，不会给立柱带来过大的额外负载。
