多维度传感式物体尺寸重量检测装置

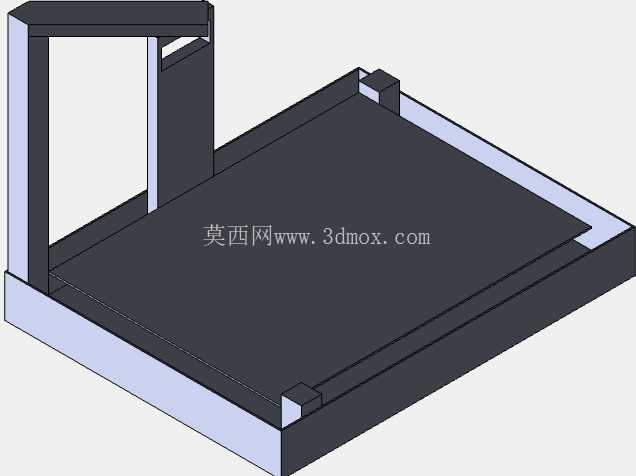

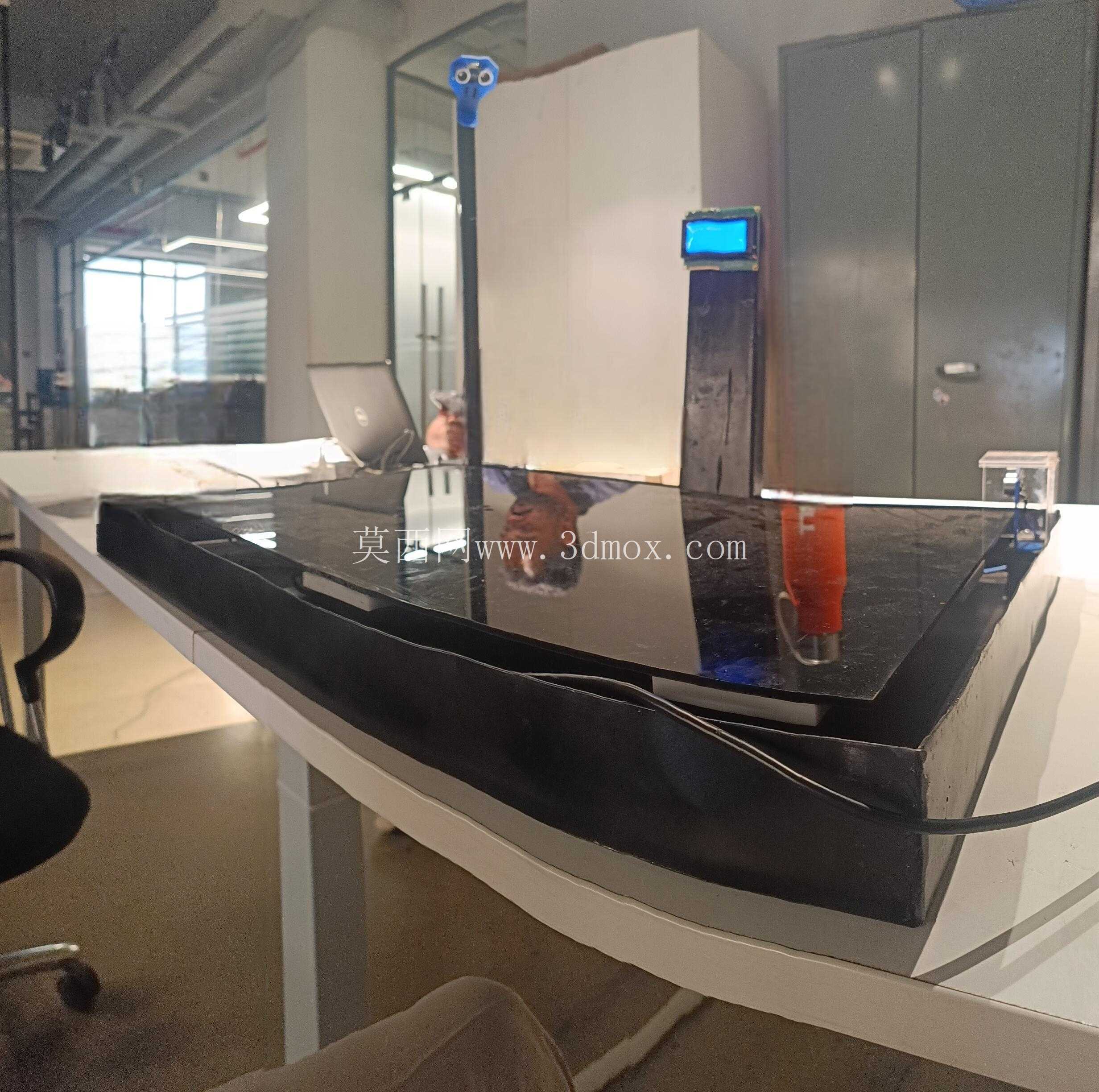

这套检测装置的结构设计围绕产线末端的快速检测需求展开，主体采用龙门式框架搭配平面承载台的布局，承载台作为被测物件的放置基准，台面做了平整化处理，边缘设置有限位凸块，可在物件放置时快速完成粗定位，避免检测过程中物件滑移带来的测量误差。龙门框架立在承载台的一侧，框架的横梁与立柱内部预留了传感器安装位，可根据检测需求在X、Y、Z三个轴向布置对应的测距与测重传感单元，无需额外搭建外置支架，减少现场安装的调试工作量。

从实际应用场景来看，这类装置可适配汽车冲压件生产环节的来料初检、成品出库前的尺寸核验工序，也可用于小型机加工零件的入厂检测工位，替代传统人工采用卡尺、台秤逐一测量的作业模式。传统人工检测单批次冲压件时，不仅测量效率低，还容易因人员操作手法差异出现尺寸读数偏差，重量检测也需要单独搬运至称重设备，工序流转耗费额外的人力成本。这套装置将尺寸测量与重量检测功能集成在同一工位，被测物件放置到承载台后，三个轴向的传感器可同步采集数据，通过预设的算法模型快速计算出物件的长度、宽度、高度参数，同时承载台下方集成的称重模块可同步输出重量数据，整个检测过程无需人工反复调整测量位置，单物件检测耗时可控制在数秒内，适配中小批量零件的快速抽检需求。

设计过程中重点考量了安装边界与适配性，承载台的平面尺寸预留了足够的放置余量，可覆盖常规汽车小型冲压件、注塑件的外形尺寸范围，龙门框架的内空高度也做了冗余设计，避免高度稍大的物件放置时与框架发生干涉。框架与承载台的连接位置采用了加强筋结构，提升整体结构的刚性，减少传感器工作时因结构形变带来的测量误差。承载台的台面采用耐磨材质设计，长期放置金属类被测物件也不会出现明显的划痕凹陷，维持基准面的平面度精度。

在功能实现逻辑上，三个轴向的传感器安装位置经过校准对位，X向传感器对应物件的长度方向测量，Y向对应宽度方向，Z向传感器布置在龙门横梁位置，垂直向下测量物件的顶面高度，结合承载台的基准面参数换算出物件的实际高度。测重模块嵌入在承载台的下方支撑结构中，受力点均匀分布在台面四个角位，避免物件放置偏载时出现重量测量偏差。装置的走线全部隐藏在框架与台体的内部空腔中，外部无裸露线缆，既避免车间作业中线缆被剐蹭损坏，也能让整体外观更整洁，减少现场清洁的死角。

从结构建模的细节来看，各个部件的连接位置都预留了安装调节孔位，传感器安装座可根据实际检测的物件尺寸范围做小幅的位置调整，适配不同规格被测物件的检测需求。限位凸块采用可拆卸式设计，当检测大尺寸物件时可快速拆除，拓展台面的可用放置空间。整体结构没有多余的冗余设计，所有部件都服务于检测功能的实现，框架的截面尺寸经过受力校核，在满足刚性要求的前提下尽可能控制整体重量，方便装置的转运与现场安装固定。

这类集成式检测装置的应用，可帮助生产环节减少检测工序的人力投入，统一检测判定标准，避免人工测量的主观误差，对于冲压件这类对尺寸一致性、重量公差有明确要求的零部件生产场景，可有效提升出厂检测环节的效率与准确率，同时装置的模块化设计也方便后续的维护升级，传感器出现故障时可单独拆卸更换，无需拆解整个设备主体，降低后期的运维成本。
