城市汽车空气动力学CFD仿真分析模型

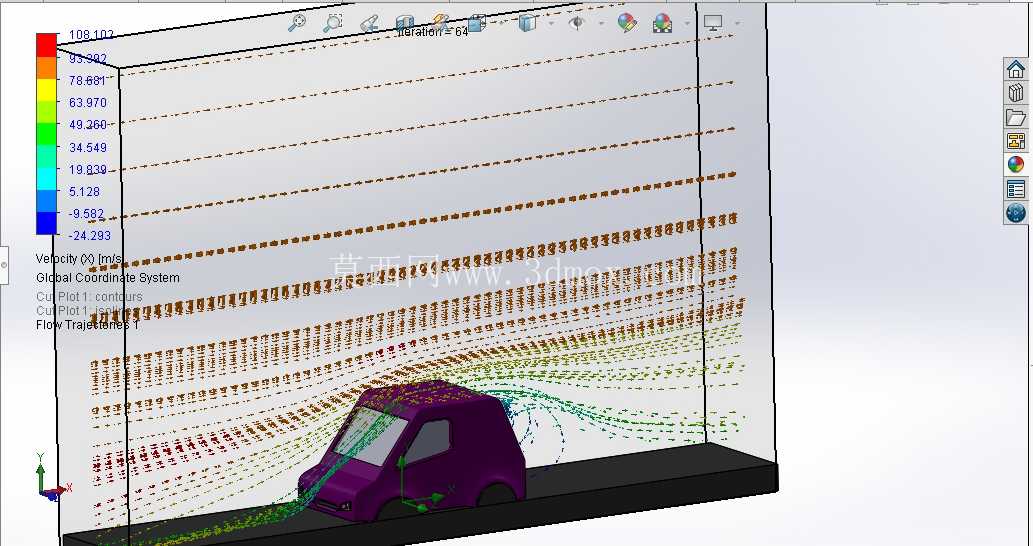

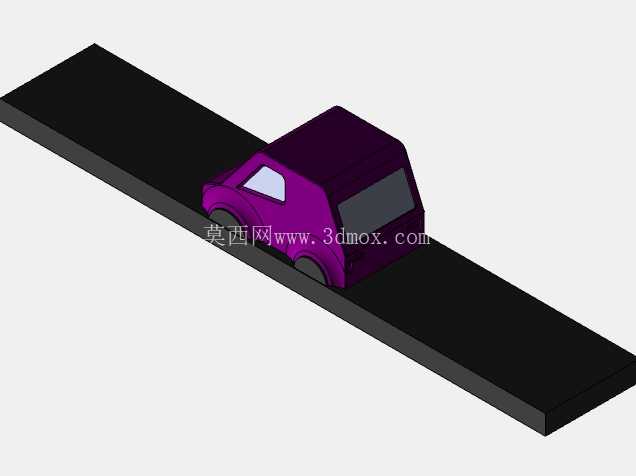

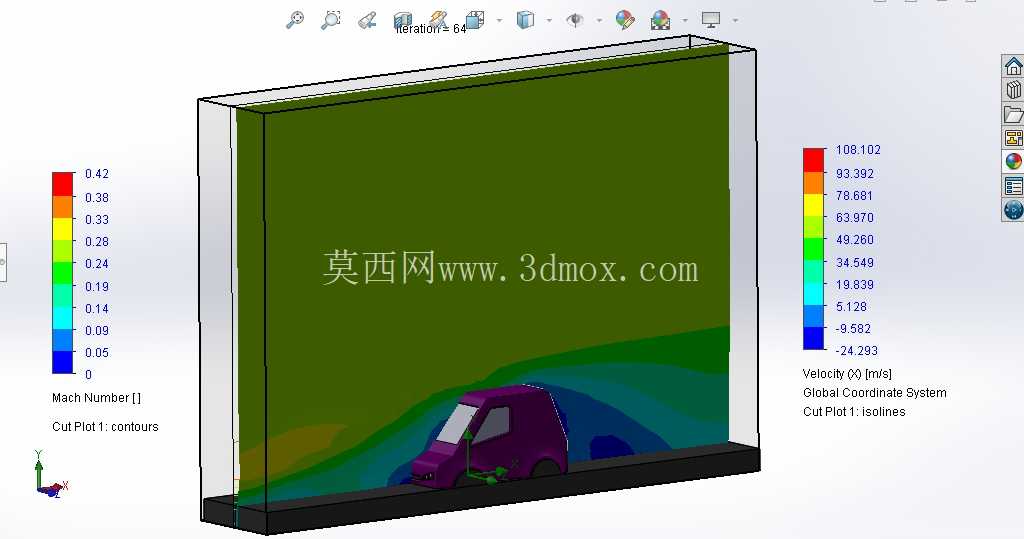

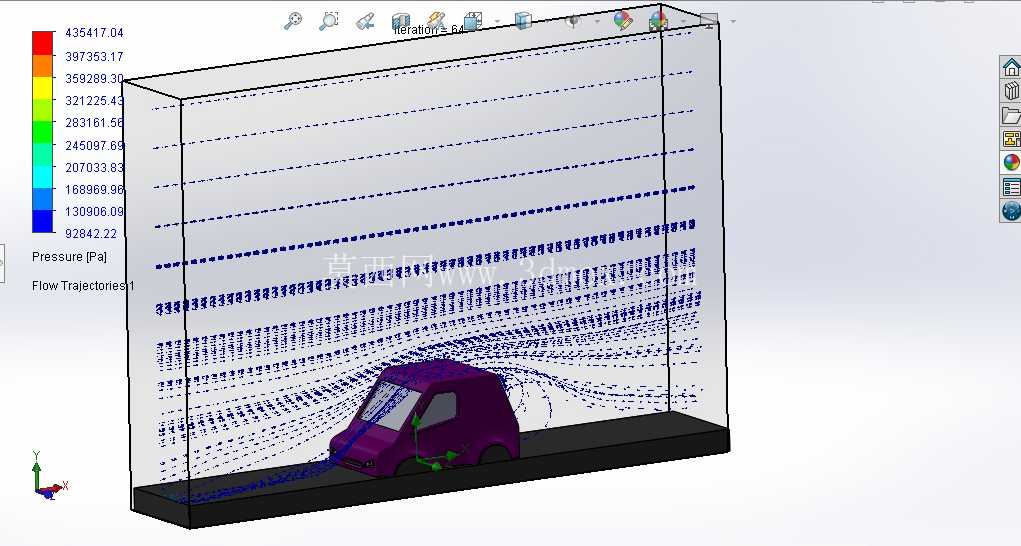

在汽车正向研发的空气动力学性能开发环节，这类基于计算流体动力学搭建的仿真分析模型，是整车造型定型前必不可少的验证载体，区别于传统风洞试验的高成本长周期，仿真模型可以在造型迭代阶段快速输出不同车身曲面下的气流运动规律，为造型部门、底盘部门提供可量化的气动性能参考数据。从模型的搭建逻辑来看，整个计算域的设置完全贴合实际道路行驶的边界条件，计算域入口对应车辆来流方向，出口设置为压力出口边界，车身表面设置为无滑移壁面，地面设置为移动壁面来模拟车辆与地面的相对运动，两侧与顶部边界设置为对称边界，避免壁面效应对流场计算结果产生干扰，整个计算域的尺寸设置遵循行业通用的阻塞比要求，确保计算域边界不会对车身周围的流场发展产生约束，保证仿真结果的可信度。模型核心的分析维度覆盖了日常城市道路行驶工况下的核心气动性能指标，首先是车身周围的马赫数分布，通过截面云图可以直观看到气流在车头部位的滞止区域，这一区域的压力峰值直接决定了车辆的形状阻力大小，气流沿着引擎盖、前挡风玻璃向上流动的过程中，会在A柱位置形成局部的气流分离，若A柱造型圆角过小，分离区会延伸至侧窗区域，不仅会增大气动阻力，还会产生明显的风噪，影响车内NVH性能。其次是车身周围的速度场分布，云图中可以清晰看到车辆尾部的低速湍流区域，也就是常说的尾流区，这一区域的压力远低于车身前部的正压区，前后压差是车辆高速行驶时气动阻力的主要来源，尾流区的范围越大、湍流强度越高，对应的压差阻力就越大，在模型中可以通过调整车尾上翘角度、后保险杠造型、尾部扩散器结构来优化尾流结构，缩小低速湍流区的范围，降低前后压差，从而降低整车的气动阻力系数。在实际工程应用中，这类仿真模型的输出结果会直接对接造型优化工作，比如针对城市通勤车辆常用的90km/h行驶时速，模型可以精准捕捉到车身各个部位的气流分离点，工程师可以根据流场云图调整车身曲面的曲率变化，比如将后视镜的安装位置从三角窗区域后移至车门板上，减少后视镜与A柱之间的气流干涉，或者调整车顶线条的收尾角度，避免气流在车顶后缘过早分离，这些细节调整在仿真阶段就可以完成多轮迭代，不需要制作等比例油泥模型进行风洞试验，能够大幅缩短研发周期，降低前期开发成本。从模型的结构边界来看，整个仿真模型包含了车身外表面的所有关键特征，没有对车头进气格栅、车灯缝隙、雨刮结构、轮毂造型等细节做过度简化，因为这些细节结构都会对局部流场产生明显影响，比如轮毂区域的气流扰动会影响车侧的气流附着状态，进气格栅的进风量不仅关系到气动阻力，还会影响散热系统的进气效率，模型中保留这些细节特征，能够让仿真结果更接近真实道路行驶的状态，避免因模型简化导致的计算偏差。在功能特性上，该模型不仅可以输出稳态下的流场压力、速度分布结果，还可以通过瞬态计算捕捉尾流区的涡旋脱落规律，分析涡旋脱落频率与车身固有频率的耦合关系，避免车辆高速行驶时出现气动共振问题，同时还可以计算不同横风角度下的车身气动升力、侧向力系数，为底盘悬架的调校提供数据支撑，确保车辆在高速行驶、超车、遭遇横风时的行驶稳定性。很多初入行的工程师在搭建这类仿真模型时，容易忽略计算域网格的边界层设置，实际上车身表面的边界层网格厚度直接决定了壁面y+值是否符合湍流模型的计算要求，只有边界层网格足够细密，才能准确捕捉到车身表面的附面层发展过程，精准判断气流分离的位置，该模型在网格划分时针对车身表面、尾流区等流场梯度较大的区域做了网格加密处理，在保证计算精度的同时控制了整体网格数量，平衡了计算效率与结果准确性。在城市车辆的实际使用场景中，气动阻力每降低10%，整车的百公里能耗就可以降低6%左右，对于燃油车来说意味着更低的油耗，对于新能源车型来说意味着更长的续航里程，这类空气动力学仿真模型的核心价值，就是在造型设计阶段就把气动性能的优化空间挖掘到最大，让车辆在满足造型审美、内部空间要求的前提下，实现最优的气动性能，而不是等到样车制作完成后再通过加装外观套件来被动降低阻力，从研发源头实现性能与成本的平衡。
