带防护外壳的旋钮式电子调速装置结构

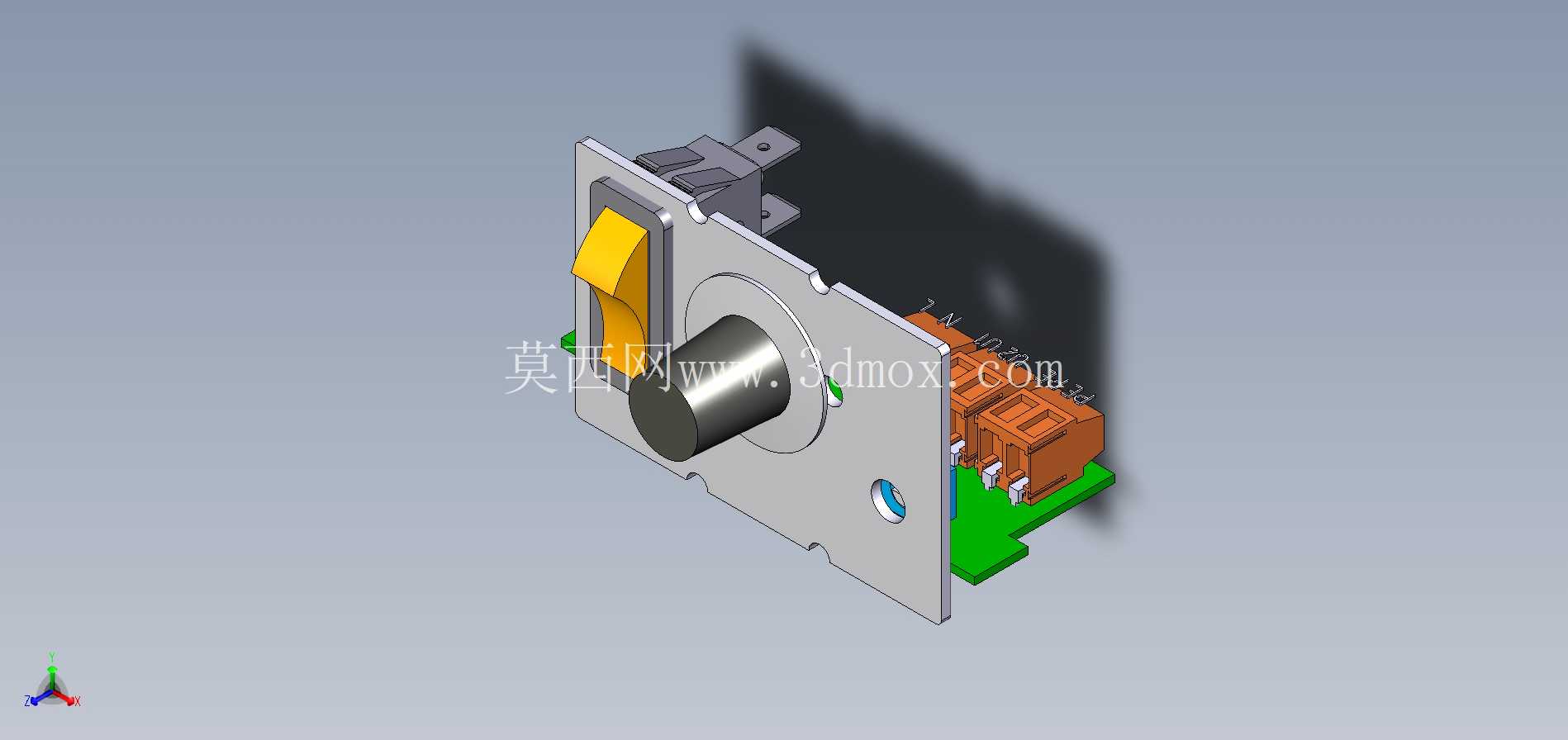

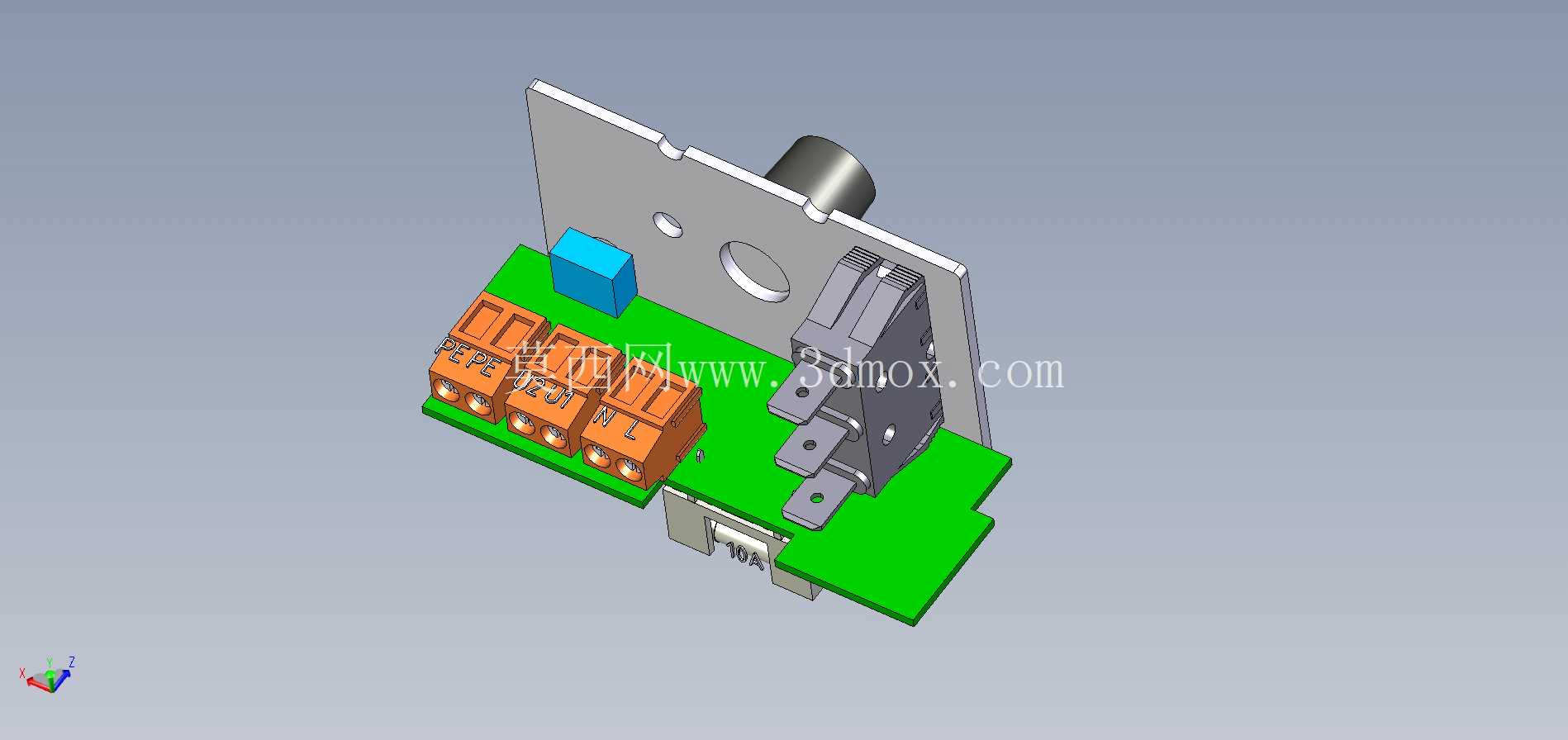

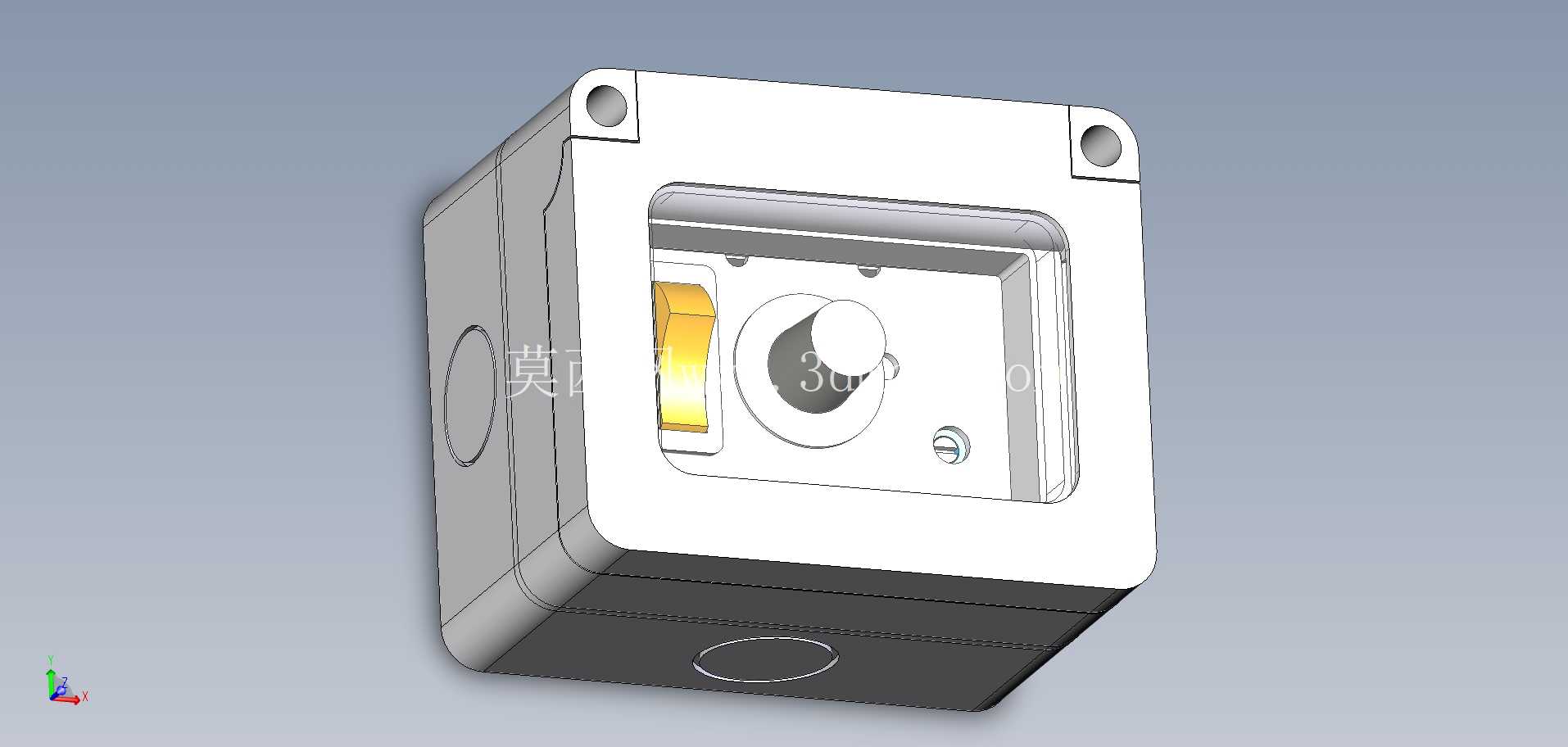

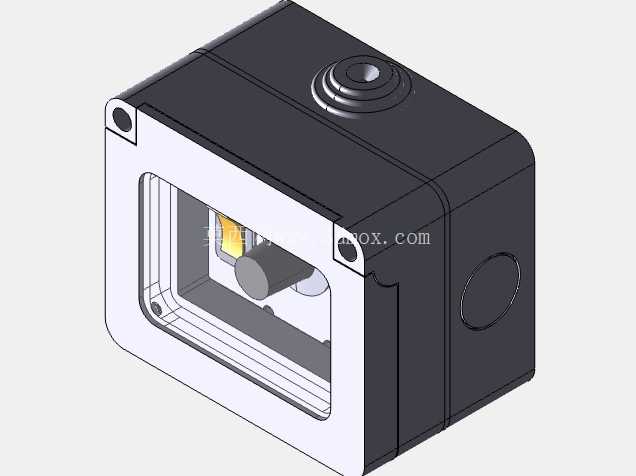

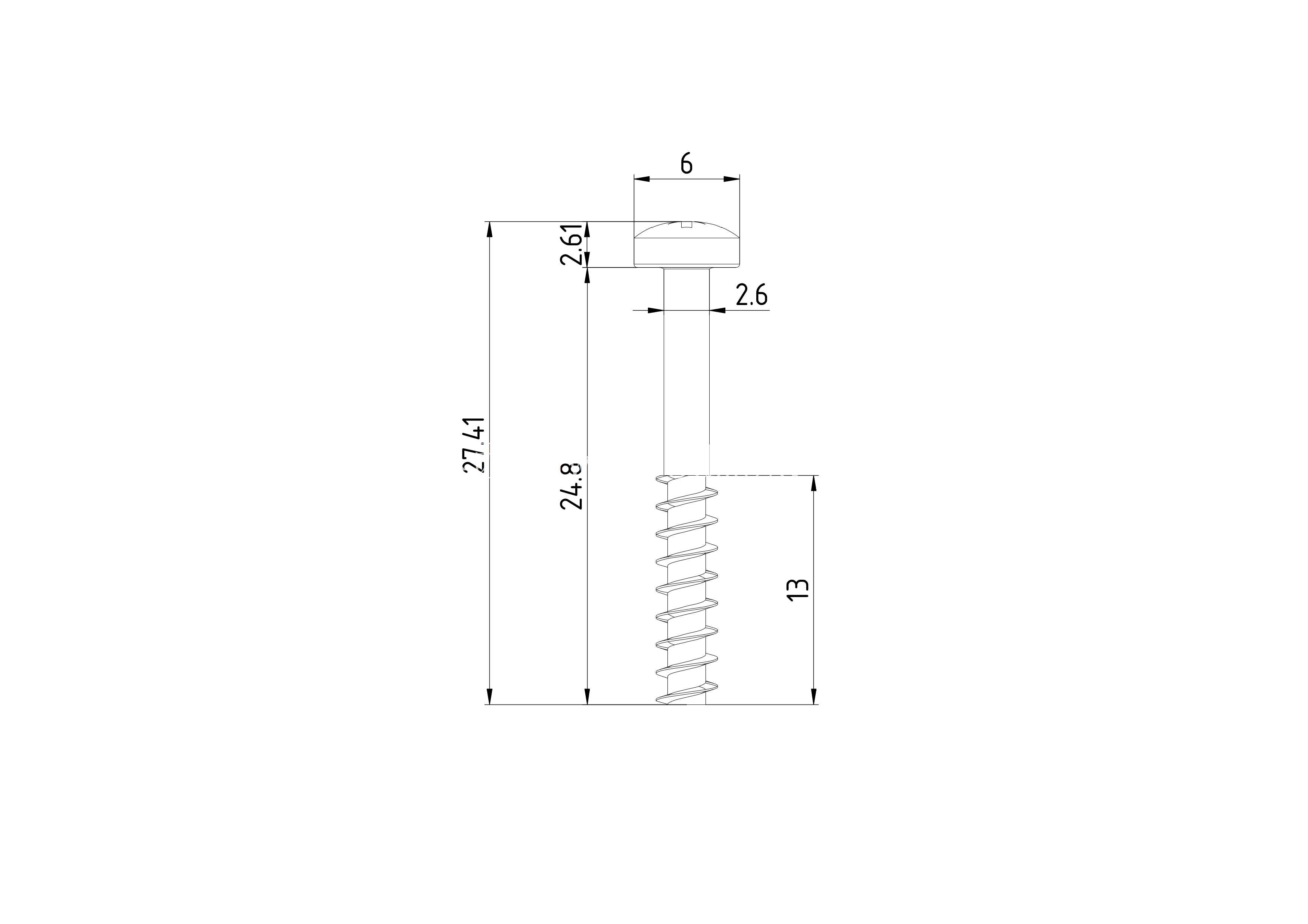

这款调速装置的外壳采用方型封闭式结构，边角做了小圆弧过渡处理，避免安装维护时剐蹭操作人员，壳体上部预留两个对称的沉头安装孔，适配M4规格的紧固件，安装孔中心距严格匹配工业电控箱的通用安装孔位标准，可直接嵌入标准电控面板开孔，也可通过支架外挂在设备机架侧面，安装时不需要额外定制转接件，能直接适配现有多数工业设备的电控安装位。正面设置透明防护视窗，视窗与壳体之间做了嵌入式密封槽设计，可阻挡车间内的切削液飞溅、金属粉尘进入壳体内部，避免内部调速电位器、接线端子积尘受潮引发接触不良，视窗下方预留的旋钮操作位做了下沉式设计，旋钮突出高度控制在12mm以内，既保证操作时的旋钮旋转行程足够，又避免设备搬运、周边工件剐蹭误碰旋钮导致转速参数偏移。

从实际应用场景来看，这类电子调速装置可配套小型输送线驱动电机、精密钻孔设备主轴、实验室小型搅拌装置、车用辅助散热风机等需要无级调整转速的设备使用，相比传统的拨档式调速开关，旋钮式调节可以实现转速的连续平滑调整，不会出现档位切换时的转速跳变，适合对转速稳定性要求较高的工况，比如小零件冲压送料机构的输送速度匹配、精密点胶设备的搅拌转速控制、车用通风系统的风量调节等场景，都能通过该装置实现输出转速的精准匹配。

设计过程中优先考虑了现场操作的实用性，壳体侧面预留了穿线格兰头的安装位，接线时可直接从侧面引入动力线与控制线，不需要在壳体上额外开孔，内部电位器与旋钮的连接采用同轴防松结构，长期频繁旋转调节也不会出现旋钮空转、电位器轴磨损的问题，壳体下部设置的圆形标识位可粘贴转速刻度标识，方便操作人员直观识别当前转速档位。在结构建模时，特意将壳体的壁厚控制在2.5mm，兼顾外壳结构强度与注塑成型的工艺性，避免壁厚不均导致的注塑缩痕问题，视窗的卡扣结构做了1.2mm的倒扣量，既保证视窗安装后不会轻易脱落，又能在维护内部元件时方便拆卸，不需要借助专用工具就能撬开视窗完成电位器校准、接线紧固等维护操作。

安装边界方面，装置整体的外轮廓尺寸控制在80mm*80mm*60mm范围内，嵌入面板安装时需要的开孔尺寸为72mm*72mm，外挂安装时后方需要预留至少30mm的接线空间，避免线缆过度弯折导致绝缘层破损，旋钮的操作扭矩设置在0.2N·m左右，操作人员用单根手指就能轻松旋转调节，同时又具备足够的阻尼感，设备运行产生的振动不会导致旋钮自行偏移设定转速。内部的电路板安装位预留了2mm的调节间隙，可兼容不同尺寸规格的通用调速电路板，不需要针对特定电路板重新修改壳体结构，提升了外壳的通用适配性，壳体上的散热槽设置在底部侧面，既可以散发内部电路板工作产生的热量，又能避免粉尘、液体从散热槽直接落入壳体内部，兼顾散热性能与防护能力。

在实际选型配套时，可根据配套设备的功率需求更换内部的调速电路板，外壳结构不需要做任何修改，能大幅缩短非标设备的电控结构设计周期，建模时所有安装孔位、配合尺寸都严格按照机械设计公差标准设置，加工生产时不需要反复调整配合间隙，能直接导出工程图用于注塑模具开发或者3D打印打样，装置正面的小指示灯位可加装工作状态指示灯，直观显示装置是否通电工作，方便现场故障排查。
