车载立式圆筒型通风调节装置结构设计

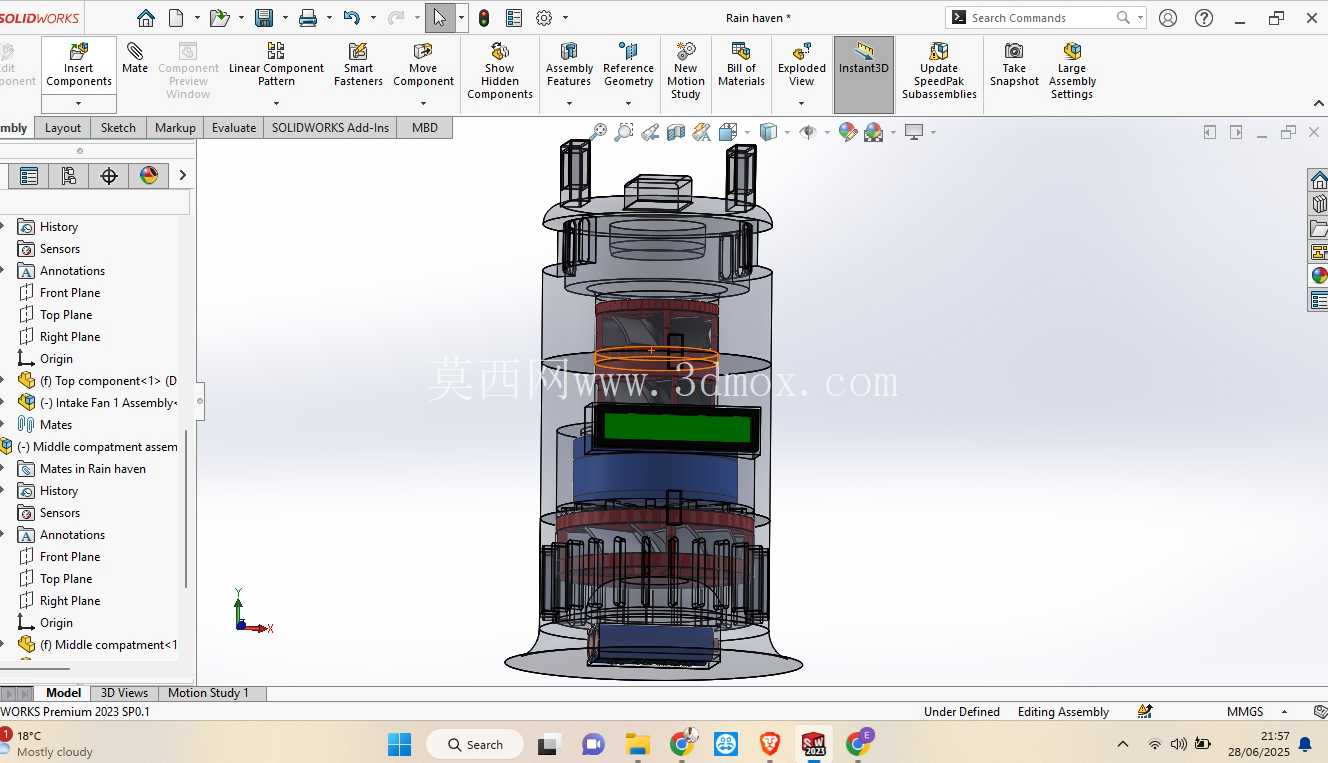

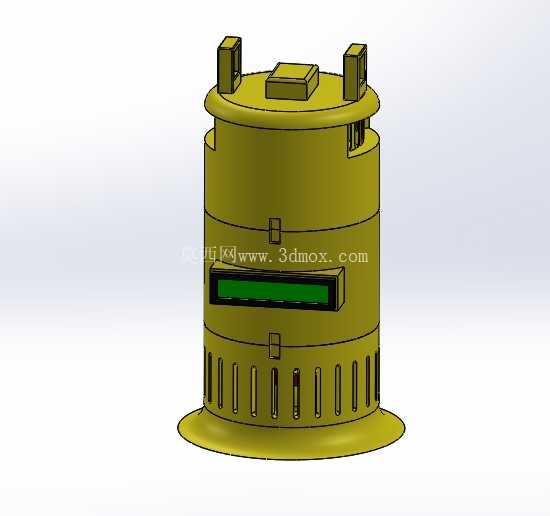

该结构件主要适配车载舱内通风调节场景，安装于乘员舱或设备舱的立式安装位，承担舱内气流导向、风量调节以及局部防护的功能，整体采用立式圆筒构型，充分利用竖向安装空间，避免占用舱内横向操作区域，适配紧凑型车载舱室的布局需求。从结构设计逻辑来看，整体采用三段式筒体拼接思路，底部为向外延展的法兰式安装底座，底座边缘做圆弧过渡处理，既能够分散安装面的压应力，避免长期车载振动导致安装位开裂，也能在安装时与舱内安装基面形成密封贴合面，减少气流从安装缝隙泄漏的问题。筒体下部周向均匀排布长条形通风栅格，栅格采用等距冲压成型工艺，栅格之间的连接筋宽度经过受力校核，既保证足够的通风通流面积，也能维持筒体下部的结构刚度，避免行车过程中受气流冲击产生共振异响。筒体中部设置横向嵌入式调节槽位，槽位内部预留风量调节板的安装滑轨，调节板可沿槽位横向滑动，通过改变通风栅格的有效通流面积实现风量大小的调节，槽位边缘做翻边处理，既能够提升槽位处的结构强度，也能为调节板提供滑动导向，减少调节过程中的卡滞风险。筒体上部设置阶梯式收口结构，顶部端面预留三个对称分布的安装凸台，其中两个凸台为带卡槽的定位凸台，用于卡接顶部导流盖的定位卡扣，中间的方形凸台为调节机构的安装位，可外接调节拨杆或者电控调节执行器，实现风量调节的手动或电动控制，凸台与筒体主体采用一体化冲压成型，减少后续拼接工序带来的装配误差。从安装边界来看，整体筒体的外径与底部安装底座的外径差值控制在合理范围，安装时仅需在舱体安装面开设与筒体外径匹配的安装孔，通过底部法兰的三个预留安装点即可完成固定，不需要额外设计复杂的安装支架，适配不同车型舱体的快速改装需求。筒体的高度尺寸经过舱内竖向空间校核，安装后顶部凸台距离舱内内饰面预留足够的操作间隙，不会干涉周边其他车载部件的布置，同时筒体的壁厚采用等壁厚设计，在满足结构强度的前提下尽可能降低部件自重，减少车载负载。在细节设计上，筒体所有外露边缘均做圆角钝化处理，避免安装维护过程中划伤操作人员，栅格的开孔方向做斜向切角处理，能够引导气流沿预设方向流出，避免直吹带来的不适感，同时也能减少大颗粒杂物直接进入筒体内部的概率，降低内部调节机构卡滞的风险。筒体上部的卡槽凸台内部设置加强筋结构，在频繁拆装顶部导流盖的场景下，能够避免凸台受力断裂，提升部件的使用寿命。该结构的设计充分考虑车载场景下的振动耐受需求，所有拼接位置均采用咬合式冲压连接，不需要额外的焊接工序，既减少加工过程中的变形量，也能避免长期振动下焊缝开裂的问题，整体表面处理可适配车载内饰的配色需求，与舱内整体风格保持统一。在实际使用过程中，气流从下部栅格进入筒体内部，经过中部调节板的限流后，从顶部的导流结构导出，通过改变调节板的位置即可实现出风量的无级调节，满足不同工况下的舱内通风需求，同时圆筒型的结构本身具备较好的抗扭刚度，在车载复杂振动工况下不会出现结构变形，保证调节机构长期运行的可靠性。
