带中央旋转叶轮混合搅拌罐CFD仿真结构

在化工配料、食品均质、水处理药剂混配等工业场景中，带中央旋转叶轮的搅拌罐是实现多相流体均匀混合的核心设备，其内部流场分布直接决定混合效率、能耗水平与最终物料的均匀度，本次呈现的结构方案围绕立式椭圆底罐体搭配双层径向叶轮的构型展开，配套完成了启动工况下的全流场仿真验证，可直接为同类设备的结构优化、选型校核提供三维参照。

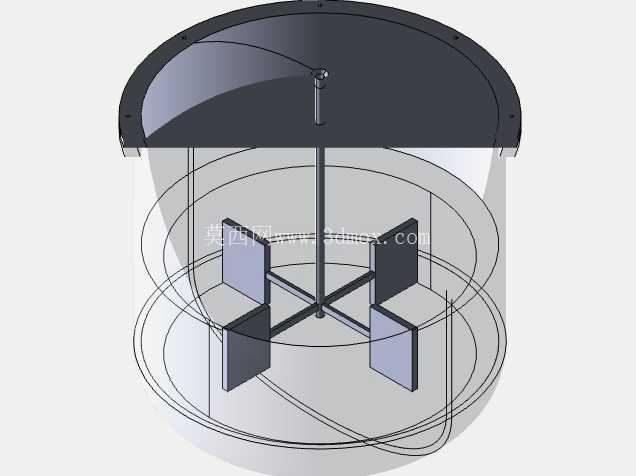

从实际安装边界来看，该搅拌罐采用立式支腿安装形式，罐体主体为圆柱形直筒段搭配底部椭圆封头，顶部采用平盖或椭圆封头封闭，中心位置预留搅拌轴安装通孔，轴系贯穿罐体上下区域，上层叶轮布置在直筒段中上部气液分界面附近，下层叶轮贴近椭圆封头底部区域，可有效避免底部物料沉积。罐体直筒段的径高比参考常规中试级混合设备设定，预留了侧壁进料口、底部出料口、顶部测温测压接口的安装位置，所有接口的法兰连接尺寸均匹配通用化工管道标准，安装时无需额外改动现场管线布局，搅拌轴的顶部伸出段可直接对接标准减速电机输出轴，轴封位置预留了机械密封的安装空间，可满足带压工况下的密封要求。

设计思路上没有采用常规的单层叶轮构型，而是针对高粘度、易分层物料的混合需求，设置了双层折叶叶轮，下层叶轮采用大倾角折叶设计，转动时可产生较强的轴向推流效果，将底部沉积的物料向上推送，避免椭圆封头拐角处形成流动死区；上层叶轮采用小倾角平直叶组合，主要负责打破气液分界面的分层效应，将表层流体与下部主体流场充分剪切混合，两层叶轮的间距经过流场仿真迭代优化，既避免间距过小导致流场重叠增加无用功耗，也防止间距过大造成两层叶轮之间的流场断层，保证全罐范围内的流体都能获得足够的循环流速。

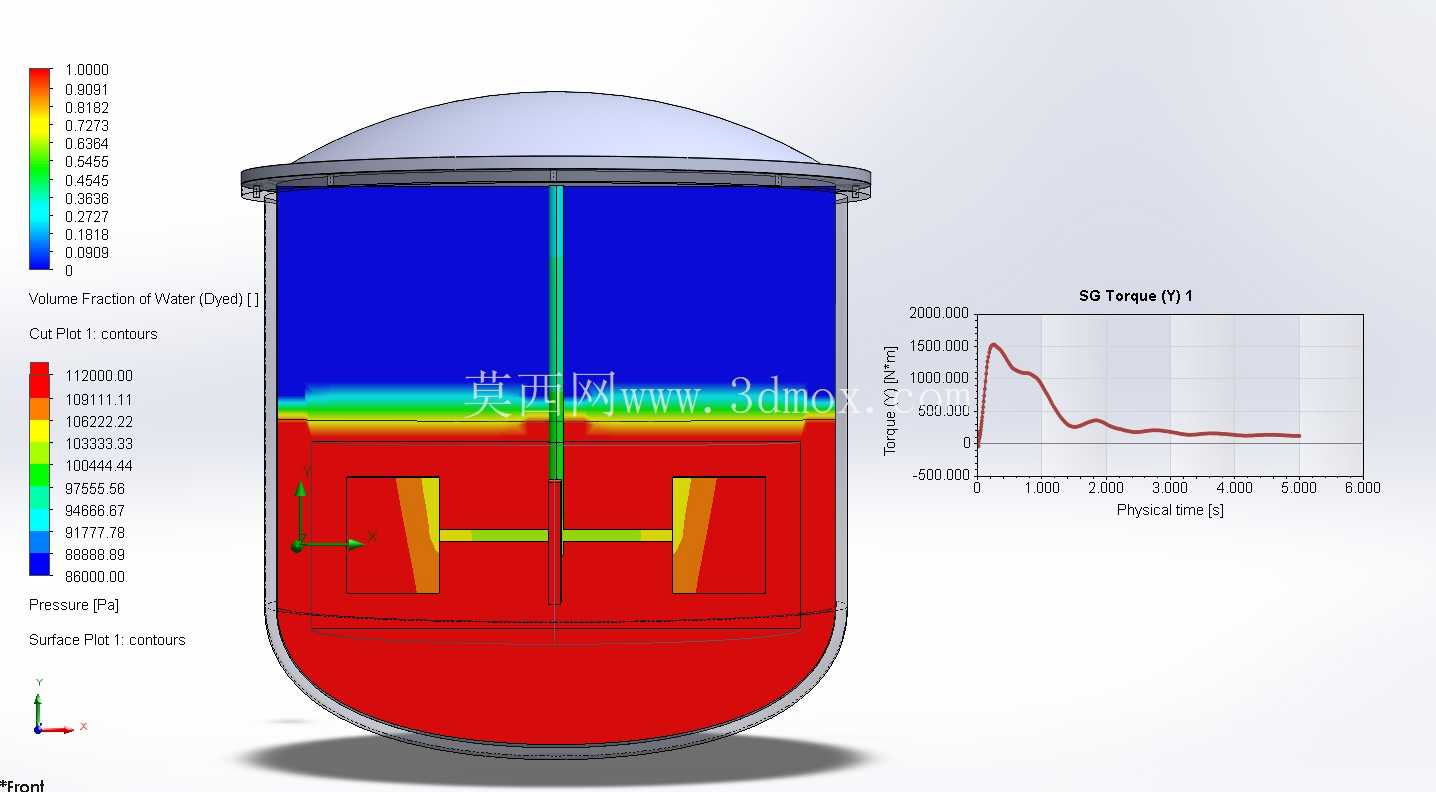

从功能特性来看，该构型的搅拌罐可适配固液悬浮、液液混合、低粘度气液分散等多种工艺需求，仿真数据显示设备启动阶段叶轮扭矩会出现短时峰值，这是由于静止流体的惯性阻力导致，待流场进入稳定循环状态后，运行扭矩会回落至峰值的三分之一左右，这一特性可直接为配套驱动电机的选型提供依据，避免电机功率选型过大造成能耗浪费，或是选型不足导致启动过载。流场仿真结果同时验证了罐内压力分布规律，底部椭圆封头区域承受的静压力与动压力叠加值最高，直筒段压力随液位高度线性降低，气液分界面处的压力波动主要受上层叶轮的剪切作用影响，整体压力分布均匀，无局部压力突变区域，可有效降低罐体局部疲劳损伤的风险。

在实际工程应用中，该结构可根据处理物料的特性调整叶轮直径、转速与安装高度，比如处理低粘度流体时可适当提高叶轮转速增强剪切效果，处理高粘度流体时可加大叶轮直径、降低转速来提升轴向推流能力，罐体的壁厚设计可根据实际工作压力调整，三维结构中预留了壁厚参数的修改接口，结构设计人员可直接基于该模型完成工程图的导出与强度校核，无需从零开始搭建罐体与叶轮的三维构型，大幅缩短同类设备的设计周期。针对安装环节，模型中明确标注了搅拌轴的对中基准面、支腿安装孔的位置尺寸，现场安装时可直接参照基准完成设备找平与轴系对中，避免因安装偏差导致搅拌轴振动过大、机械密封磨损过快等常见问题。
