石灰搅拌作业用工业搅拌装置结构设计

在建材生产、冶金辅料制备、环保脱硫药剂调配等多个工业场景中，石灰类粉料的均匀混合都是前置工序里的核心环节，这类搅拌装置的运行稳定性直接决定后续工序的反应效率与成品质量。不同于常规流体搅拌设备，石灰粉料遇水易结团、投料过程易产生扬尘，且混合过程中物料黏度会随反应进程动态变化，这就要求搅拌结构在设计阶段就充分考虑物料特性，避免出现搅拌死角、轴端漏料、桨叶磨损过快等现场常见问题。

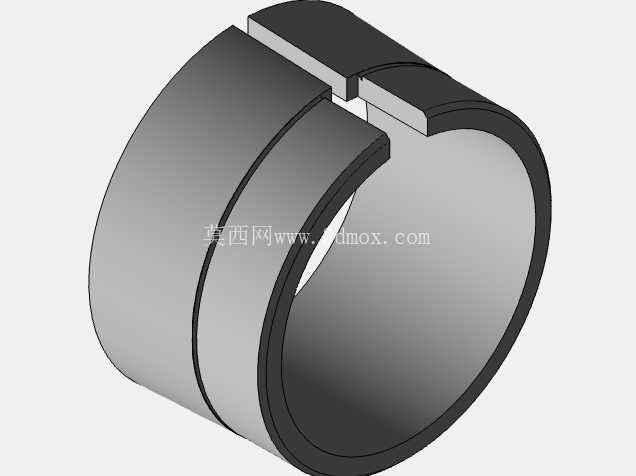

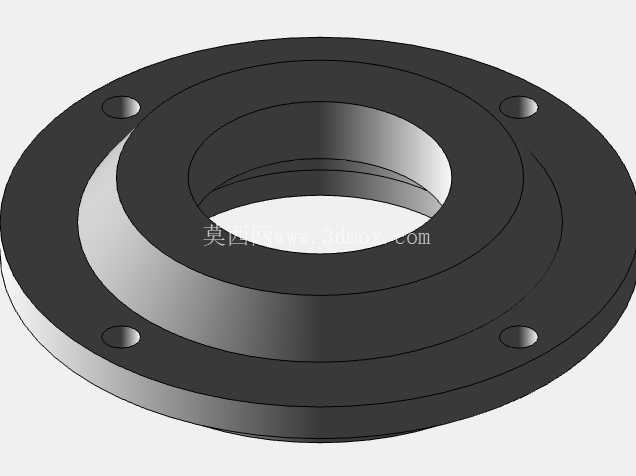

从结构设计逻辑来看，这套搅拌装置采用卧式筒体布局，筒体两端的端板预留轴承安装位，搅拌主轴贯穿筒体中心，主轴上按螺旋线排布多组搅拌桨叶，相邻桨叶的安装角度存在15度相位差，这种排布方式能让物料在筒体内同时产生径向翻动与轴向推进的复合运动，既避免粉料在筒壁处堆积板结，也能让投加的水或其他辅料快速分散到物料中，减少局部结团的概率。桨叶与主轴的连接采用可拆式抱箍结构，而非直接焊接，这是考虑到石灰物料对金属件的磨蚀性较强，长期运行后桨叶磨损到限可直接快速更换，无需整体更换主轴，降低现场维护的停机时间与配件成本。

筒体上部开设的投料口采用外翻边结构，可配套安装防尘密封罩，对接上方的粉料投料管路，减少投料过程中的粉尘外溢；筒体下部的卸料口设置在筒体轴向中点偏出料端的位置，配合主轴的正反转控制，搅拌作业时主轴正向转动推动物料向筒体中部聚拢，避免物料提前从卸料口漏出，混合完成后主轴反向转动，桨叶的推料方向转向卸料口，可快速将筒内物料排空，减少残留。筒体内壁焊接有若干组阻流板，阻流板与筒壁呈30度夹角，当物料被桨叶带动做圆周运动时，阻流板会打乱物料的层流状态，强化湍流混合效果，尤其是针对比重差异较大的石灰与其他辅料混合场景，阻流板的存在能有效避免重质物料沉底、轻质物料浮于表层的分层问题。

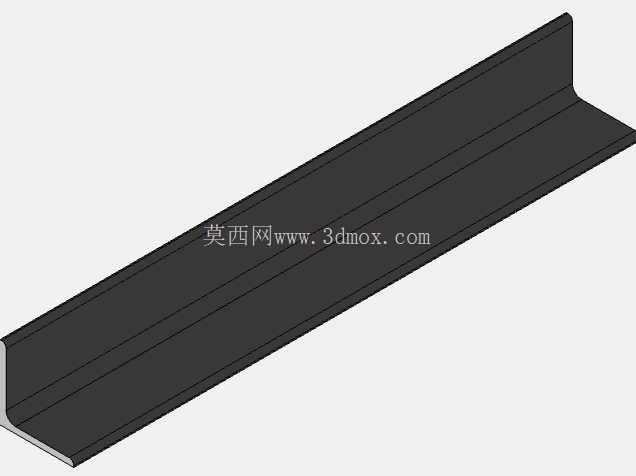

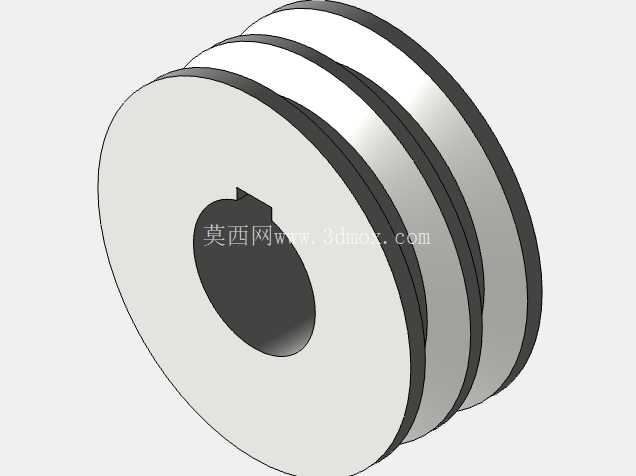

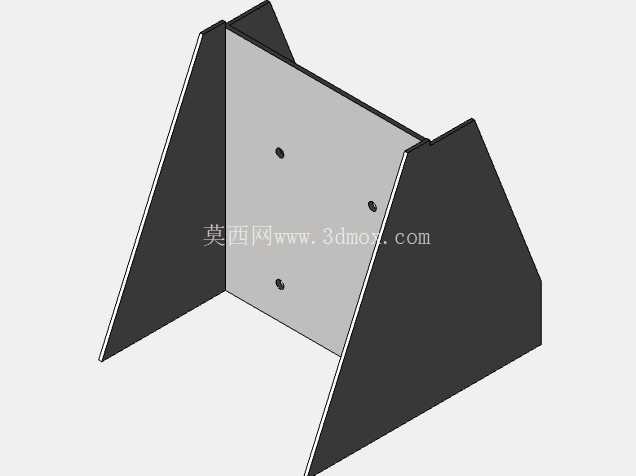

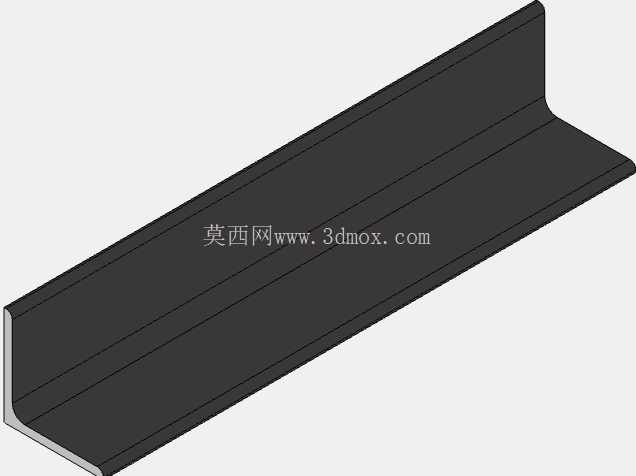

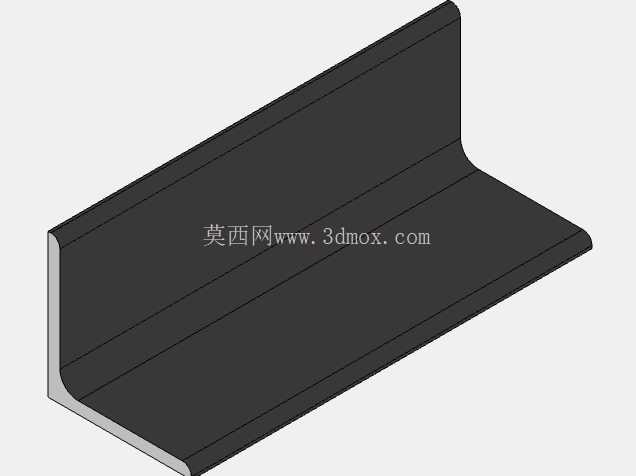

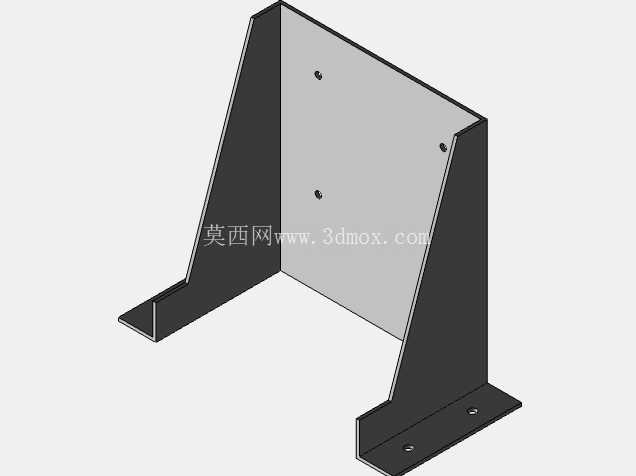

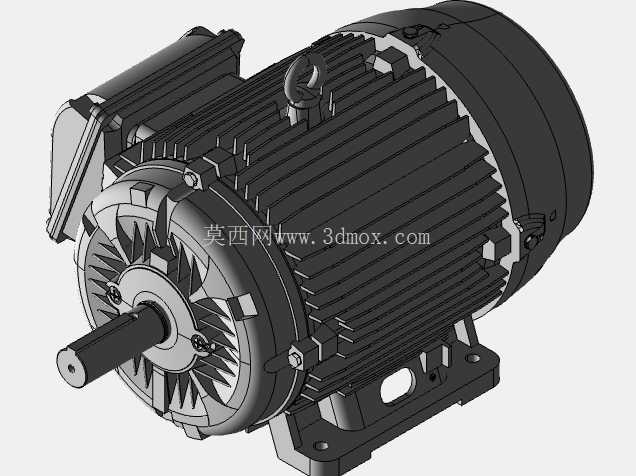

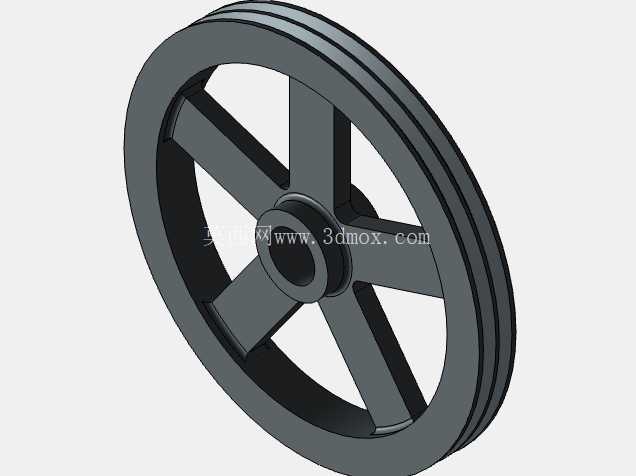

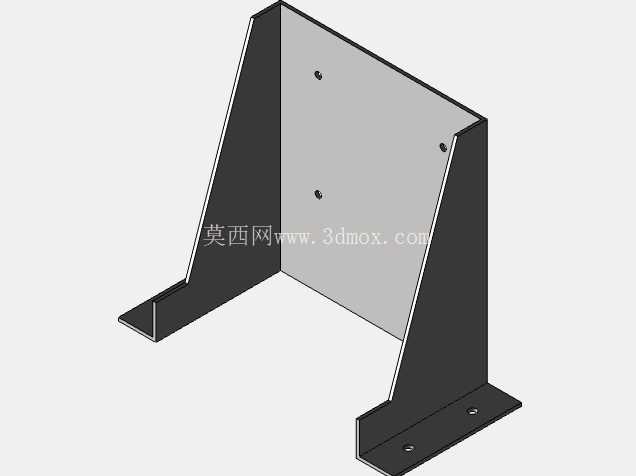

从安装边界来看，整套装置的支撑脚采用槽钢焊接框架结构，四个支撑脚的底面预留地脚螺栓安装孔，安装时需要保证筒体的水平度偏差不超过千分之一，否则长期运行会导致主轴两端轴承承受额外径向力，缩短轴承使用寿命。主轴的驱动端配套减速机构安装位，可根据实际处理量匹配不同功率的驱动单元，处理量在每批次5立方以下的场景可匹配摆线针轮减速机构，更大处理量的场景则可配套硬齿面齿轮减速机构，保证主轴输出扭矩足够应对满负荷启动时的物料阻力。轴端密封采用填料密封加气压密封的双重结构，外接低压压缩空气通入密封腔，形成微正压环境，避免筒内的细粉料进入轴承座造成轴承磨损，这一设计细节在高粉尘工况下能将轴承的维护周期延长三倍以上。

在实际应用中，这类搅拌装置除了用于石灰粉料的混合消解，也可适配其他类似特性的工业粉料混合工序，比如粉煤灰混配、脱硫石膏搅拌、建筑砂浆预混等场景，只需要根据物料的磨蚀性调整桨叶的材质，普通工况采用普通碳钢桨叶即可，强磨蚀工况可在桨叶表面堆焊耐磨层或者更换为不锈钢桨叶。设计过程中还需要考虑现场的检修空间，筒体上方的盖板采用可翻转结构，日常检查桨叶磨损情况、清理筒内残留结块时不需要拆除整体管路，只需要翻开盖板即可操作，降低日常运维的操作难度。整套结构没有复杂的异形构件，所有零部件都可采用常规板材、型材加工制作，加工难度低，普通的机械加工厂即可完成生产制造，不需要特殊的加工设备，也方便后期运维时就地加工替换配件，减少对原厂配件的依赖。
