工业搅拌罐体结构三维设计模型

在化工合成、生物制药、食品加工、废水处理等多个工业生产场景中，物料的混合、悬浮、均化是核心工序环节，搅拌罐作为承载该工序的核心设备，其结构设计合理性直接决定生产效率、物料混合均匀度与运行能耗。本次设计的搅拌罐体结构，从实际工程应用的边界条件出发，先梳理不同工况下的物料特性差异：针对低粘度流体的循环混合需求，叶轮选型采用轴流式结构，可推动流体形成轴向大循环，避免罐内出现流动死区；针对高粘度物料或含固体颗粒的悬浮工况，配套的叶轮结构兼顾径向剪切与轴向推流作用，既保证颗粒不会在罐底沉积，又能让高粘度物料在罐内各区域实现浓度、温度的均匀分布。

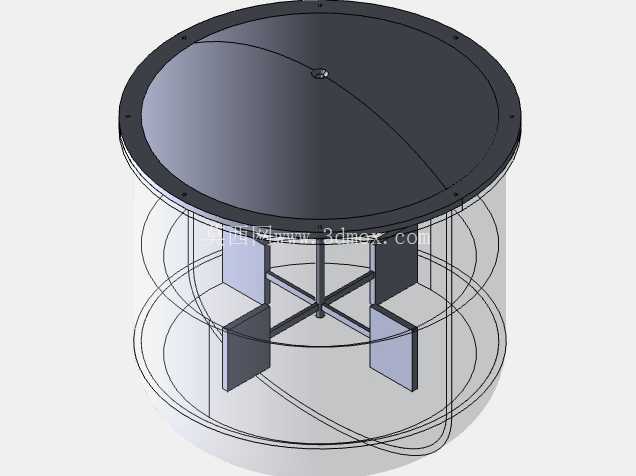

从罐体本身的结构设计来看，首先确定的是安装边界尺寸，罐体采用立式圆筒形结构，底部设计为标准椭圆形封头，相比平底结构能大幅减少罐底的物料沉积区域，封头与筒身的连接采用全焊透结构，满足承压工况下的强度要求，同时避免焊缝位置出现物料挂壁残留的问题。筒身上部设置平盖结构，预留搅拌轴安装孔、进料口、观察口、测温测压接口的安装位置，所有接口的位置排布都避开搅拌流场的核心区域，避免外接构件对流体循环造成不必要的扰动。罐体的径高比根据常规混合工况的经验值设定，既保证足够的物料装载量，又不会因为罐体过高导致搅拌轴长度过大、运行时出现挠度过大的振动问题。

搅拌组件的设计是整个罐体的核心部分，搅拌轴从罐顶中心位置垂直插入，轴端的叶轮安装位置距离罐底的高度经过流场仿真验证，这个高度下叶轮旋转产生的射流可以直接冲刷罐底区域，带动底部物料向上循环，不会出现颗粒沉积的死角。叶轮的叶片角度经过多轮仿真迭代调整，在保证足够推流能力的前提下，尽可能降低旋转时的扭矩负载，减少配套驱动电机的功率损耗。轴与罐盖之间的密封结构预留了标准安装位，可根据实际工况的压力、防腐要求选配填料密封或者机械密封，满足不同行业的密封需求。

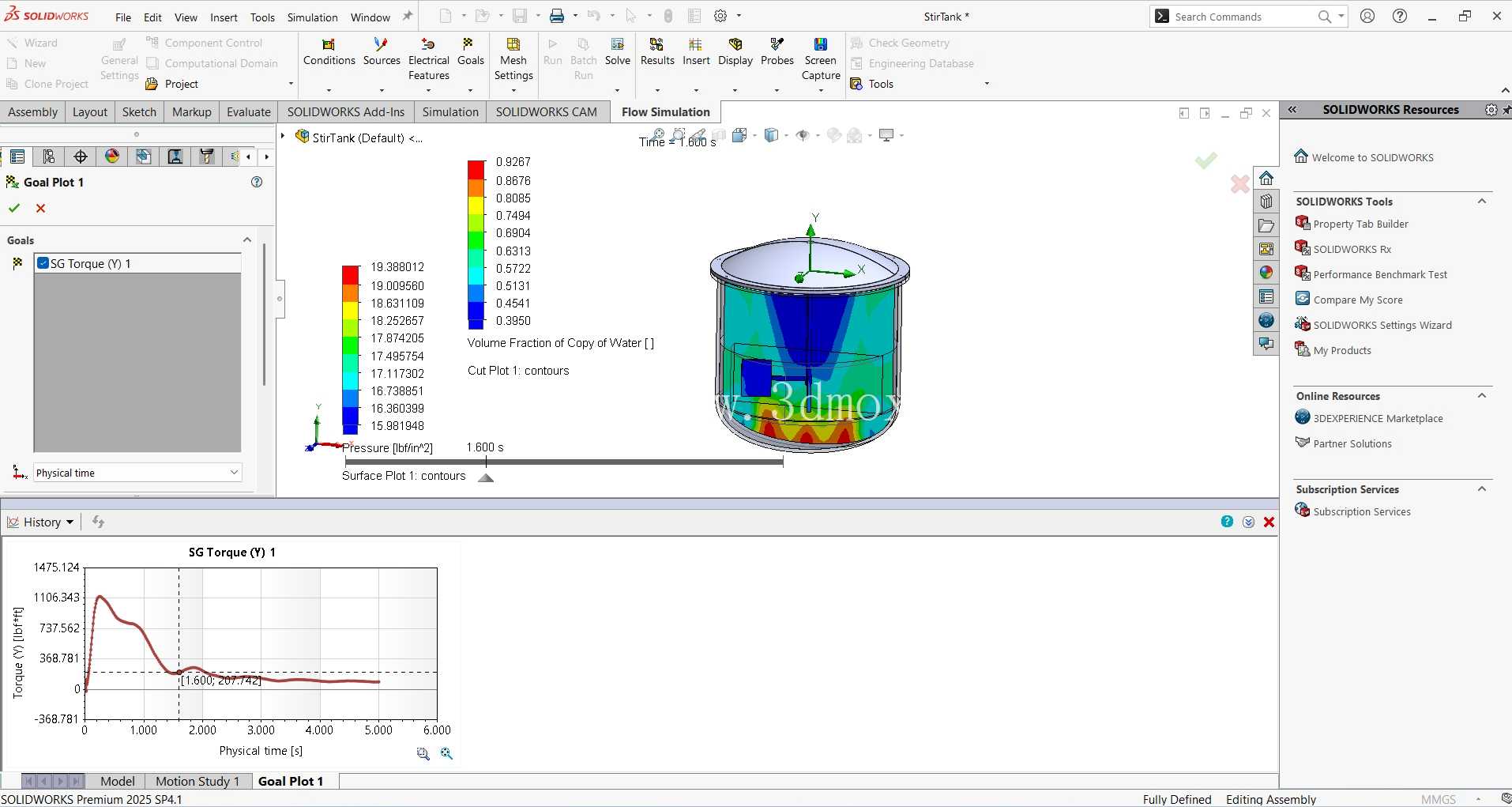

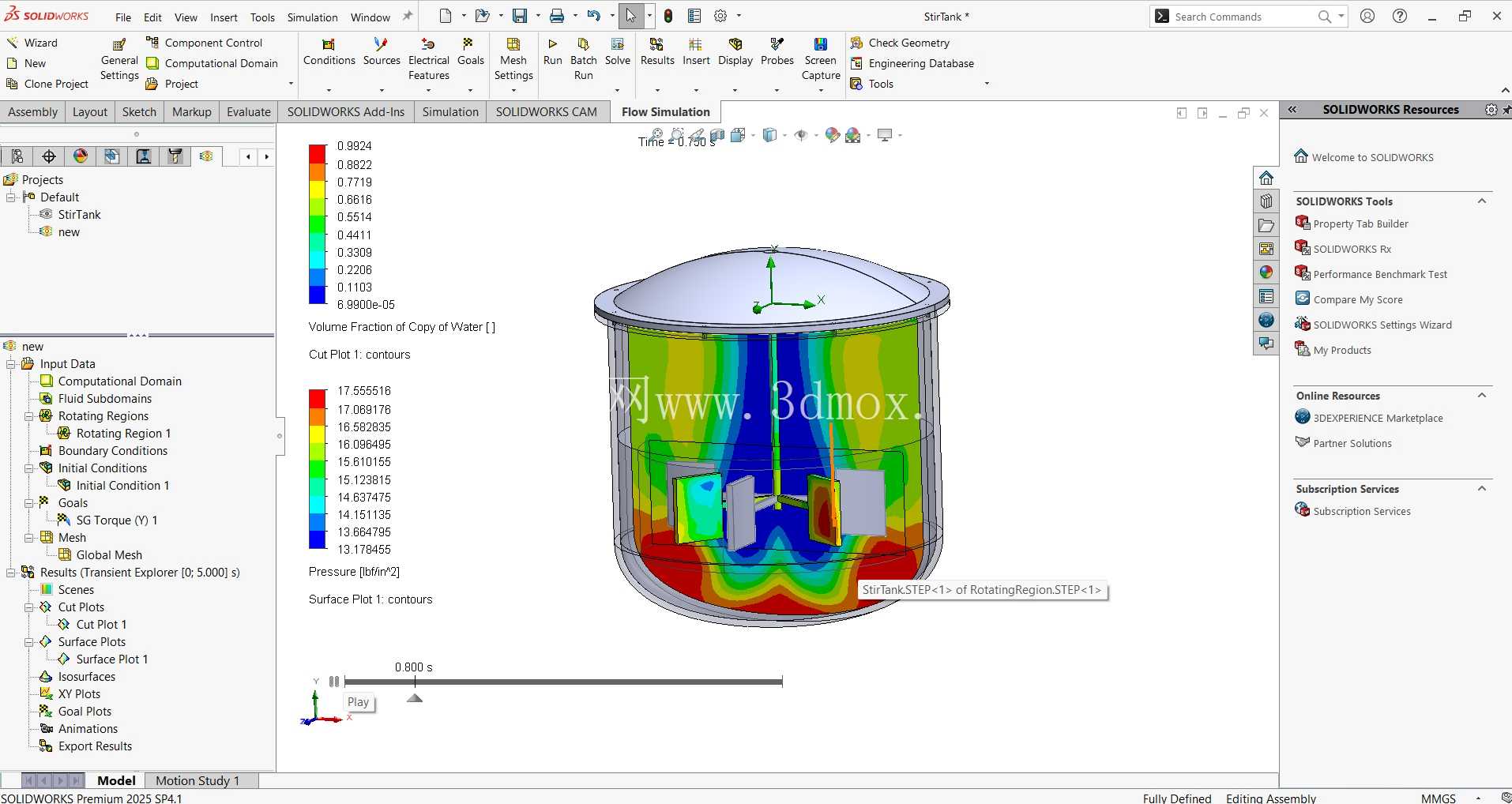

在设计过程中，通过计算流体动力学仿真对罐内的流场分布进行了验证，从速度场分布来看，叶轮周边的流体速度最高，沿着循环路径向罐壁、罐底、液面方向逐步衰减，整个罐内不存在流速为零的死区；从浓度混合仿真结果来看，在额定转速下，物料可以在较短时间内实现全罐范围的浓度均匀分布，混合效率满足常规工业生产的节拍要求；扭矩仿真的结果也验证了叶轮结构的合理性，启动扭矩与运行扭矩都在常规配套减速电机的负载范围内，不会出现启动过载或者运行电流超标的问题。

从安装适配的角度来看，整个罐体的支撑结构采用支腿式设计，支腿的安装位置分布在罐身下段的加强圈位置，避免支腿焊接位置出现应力集中，支腿底部预留地脚螺栓安装孔，可直接固定在混凝土基础或者钢平台上，安装时需要保证罐体的垂直度偏差在允许范围内，避免搅拌轴旋转时出现偏磨问题。罐体侧壁预留的多个接口可根据实际工艺需求接装进料管、出料管、取样管、加热冷却夹套等附属构件，夹套结构可根据温控需求选配，实现罐内物料的加热或者冷却，满足反应、混合过程中的温度控制要求。

针对不同行业的特殊需求，该结构也预留了足够的调整空间，比如食品医药行业需要罐体内部抛光处理、无卫生死角，该结构的所有转角位置都设计为圆弧过渡，满足卫生级设备的设计要求；化工行业需要防腐处理时，罐体材质可根据物料腐蚀特性选配不锈钢、衬塑等不同材质，结构本身不需要做大幅改动；废水处理场景需要大容积、低转速搅拌时，可等比例放大罐体尺寸，同时调整叶轮直径与转速参数，保证流场分布的合理性。整个模型的结构细节都按照实际加工要求进行设计，焊缝预留、壁厚取值、接口标准都符合相关压力容器与化工设备的设计规范，可直接作为结构设计、设备选型的参考依据，也可用于搅拌设备的教学演示、流场仿真分析的基础模型使用。
