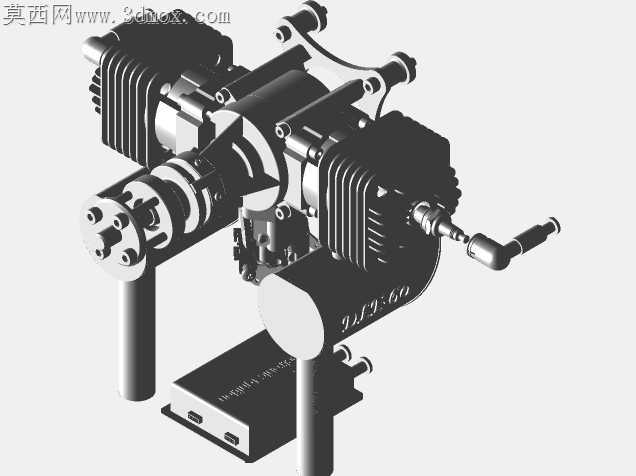

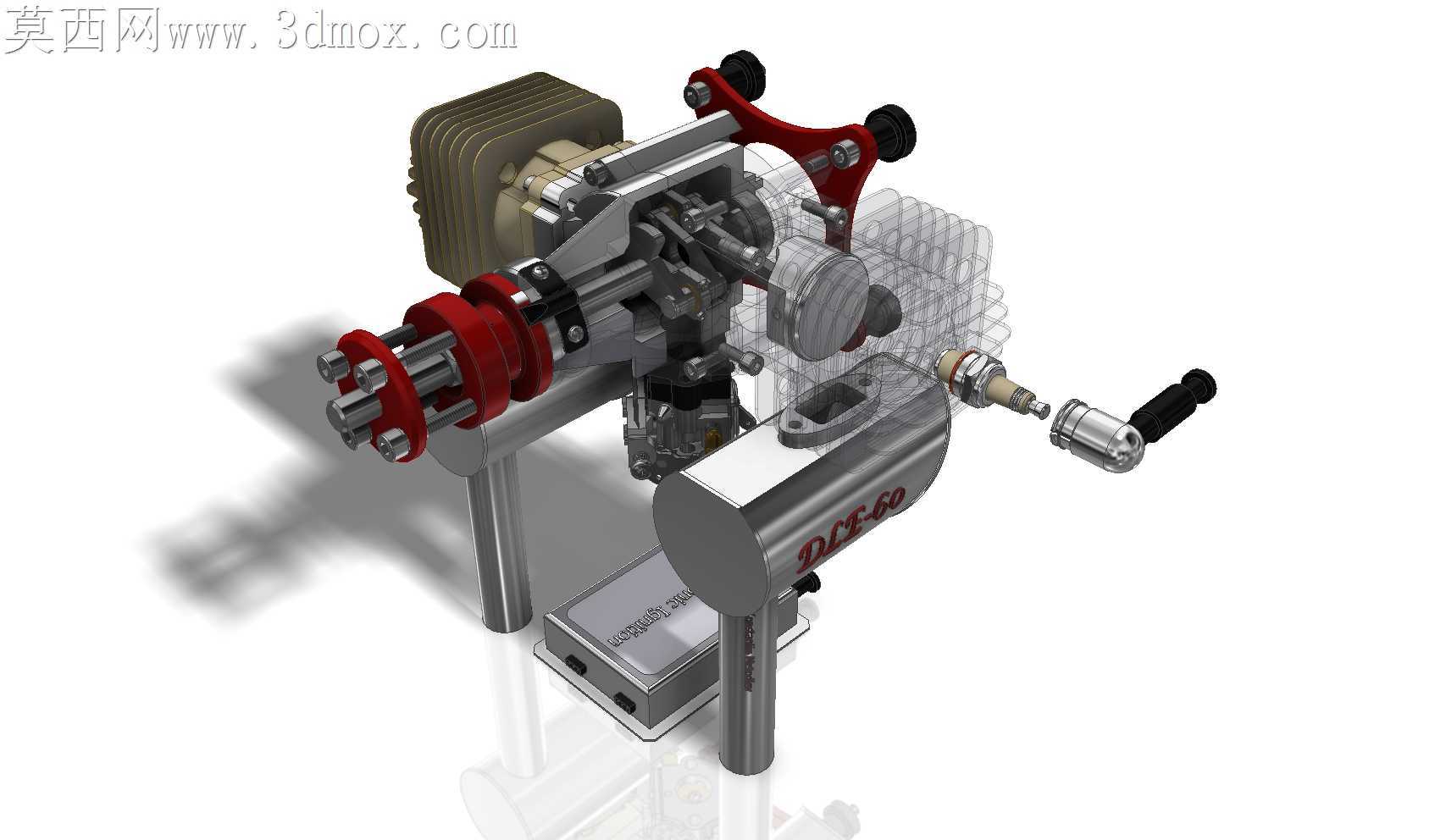

DLE60单缸内燃机可动结构三维设计

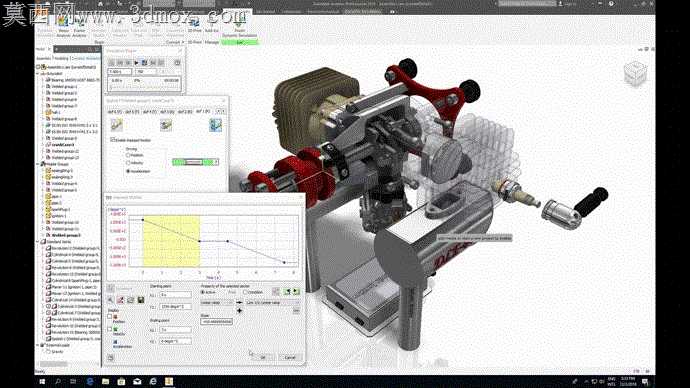

小排量航模内燃机的装配公差控制一直是手板加工阶段的高频痛点，活塞与缸壁的配合间隙稍大就会出现压缩比不足，间隙过小则热胀后容易拉缸，这套DLE60机型的三维结构在可动部件的配合设计上做了很贴合实际加工的细节处理。活塞销与连杆小头的配合面预留了0.02mm的衬套安装位，没有直接做刚性硬连接，对应实际加工中铜衬套压装后的公差补偿，避免运动过程中出现卡滞。缸体散热鳍片的厚度统一设为1.2mm，鳍片间距留足3mm的走刀空间，不管是CNC铣削铝件手板还是后期开模压铸，都不会出现刀具干涉或者脱模粘模的问题。曲轴输出端的红色连接法兰做了定位止口设计，止口深度1.5mm，装配时不需要反复打表找正，靠止口就能保证输出轴与负载的同轴度，减少高速运转时的径向跳动。火花塞的安装位做了14mm的标准螺纹深度，同时预留了密封垫圈的压缩空间，不会出现螺纹拧到底还密封不严的漏气问题。侧面的消音器腔体做了不等厚的壁面设计，靠近排气口的位置壁厚2mm抵御高温排气冲刷，外侧腔体壁厚1.5mm控制整体重量，对应航模动力对自重的严苛要求。油箱与机体的连接支架做了腰型孔设计，安装时可以微调位置抵消支架焊接或者注塑产生的形位误差，不用强行掰扯支架导致装配应力残留。运动部件的行程参数完全对标真实机型的活塞行程与缸径比例，做运动仿真时能准确还原进气、压缩、做功、排气的全周期动作，不会出现运动干涉或者行程错位的问题。摇臂组件的铰接位置预留了轴承安装位，对应实际装配中滚针轴承的压装尺寸，减少气门开闭过程中的摩擦阻力，也能延长运动部件的使用寿命。化油器与进气道的对接面做了0.5mm的密封槽设计，装配时放置O型圈就能保证负压密封，不会出现漏气导致的混合气浓度异常。整个支撑机架的立柱直径做了等强度设计，靠近安装底座的位置稍粗，往上连接机体的位置收窄，既保证支撑刚性，又不会额外增加多余重量，很贴合航模动力的实际使用工况。
