单缸卧式蒸汽机十字头导向结构设计

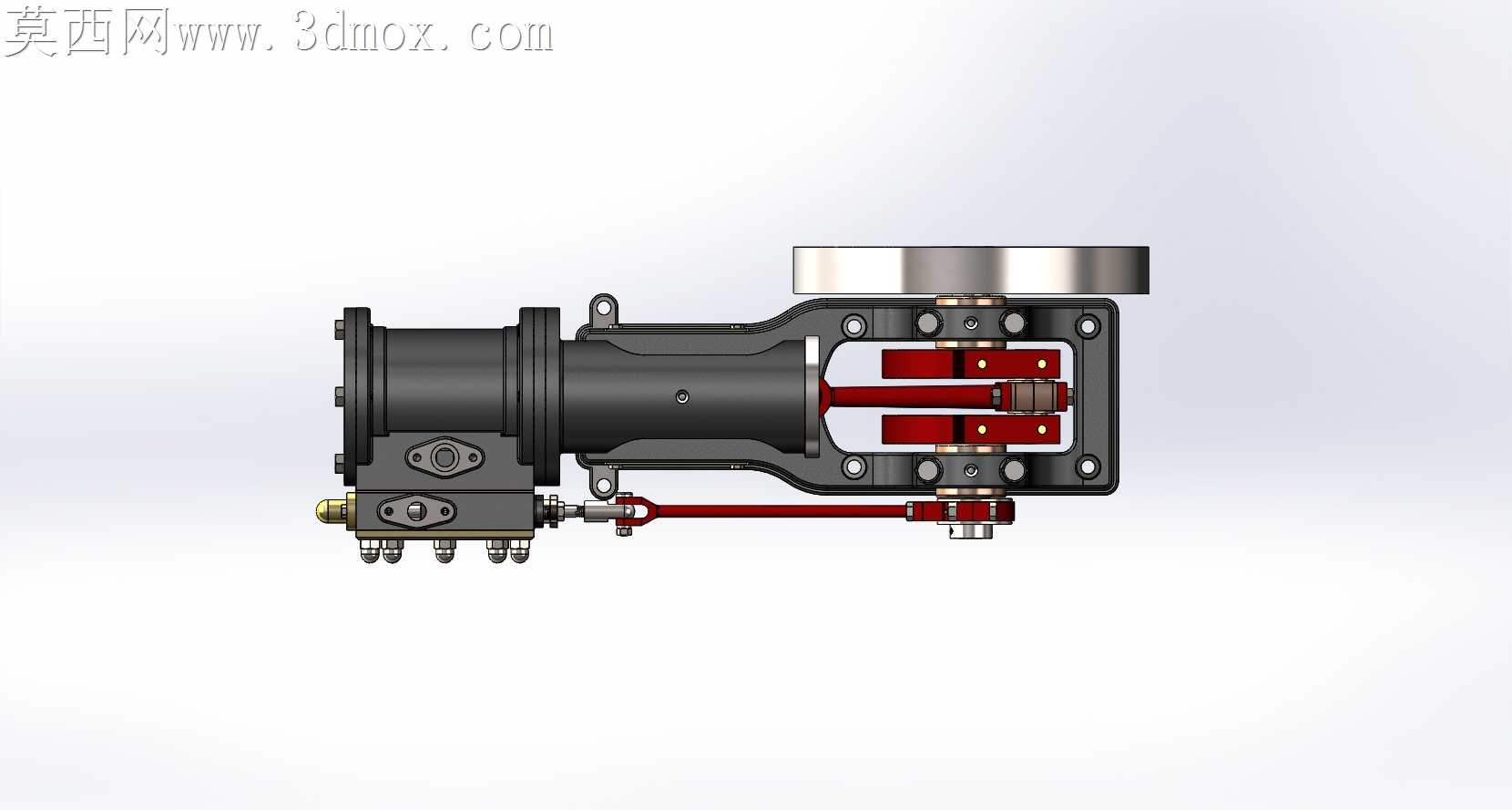

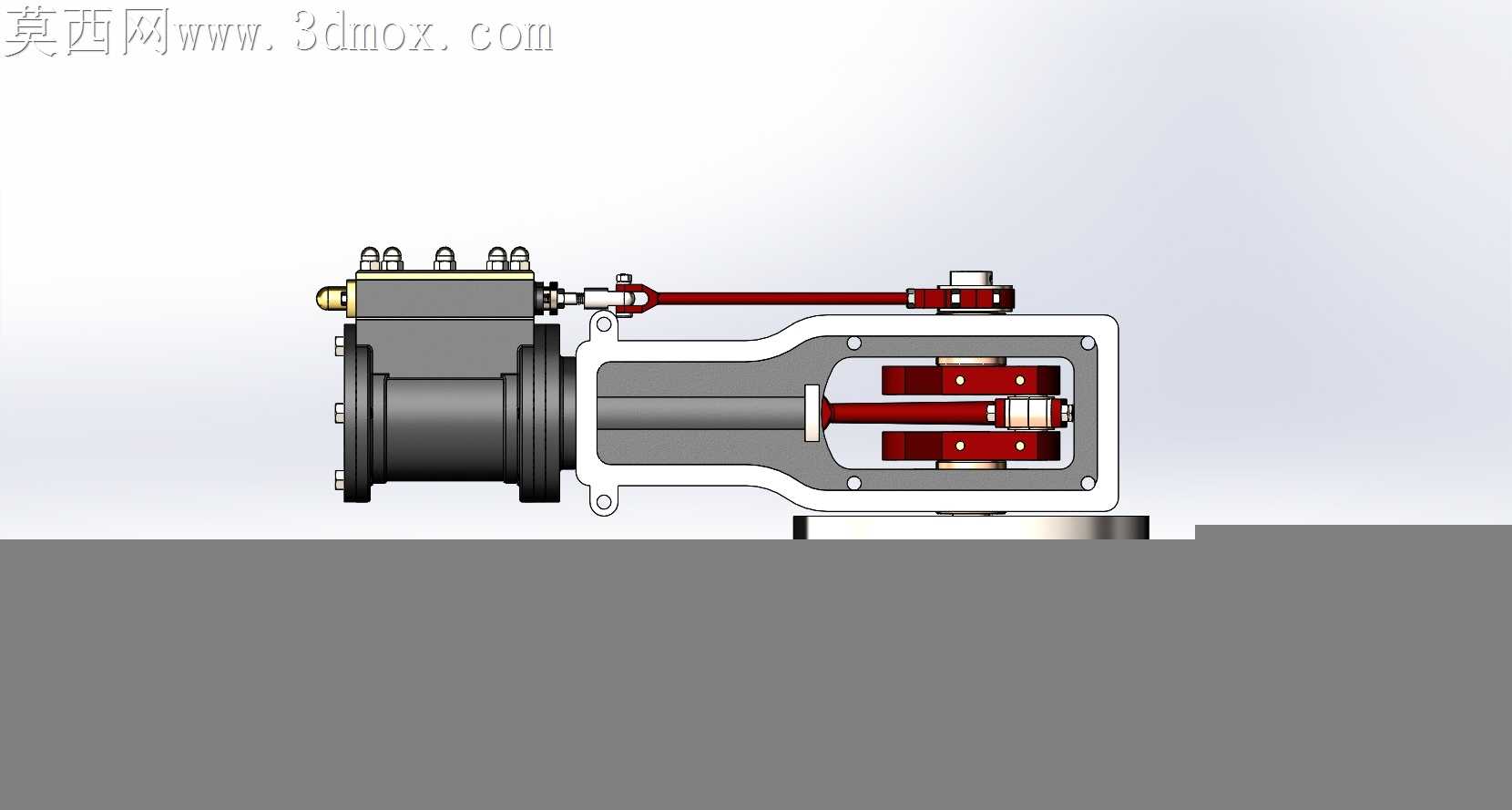

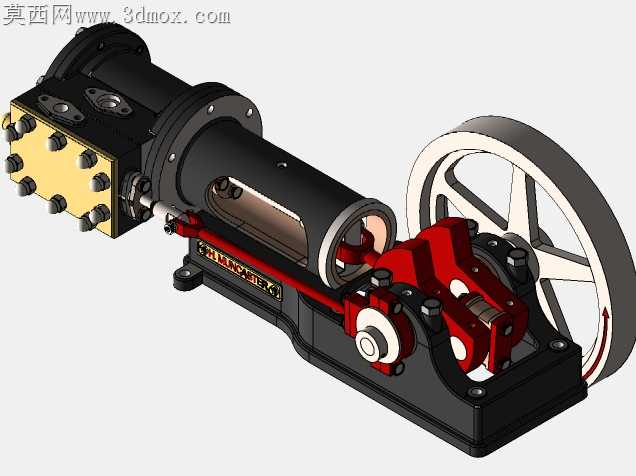

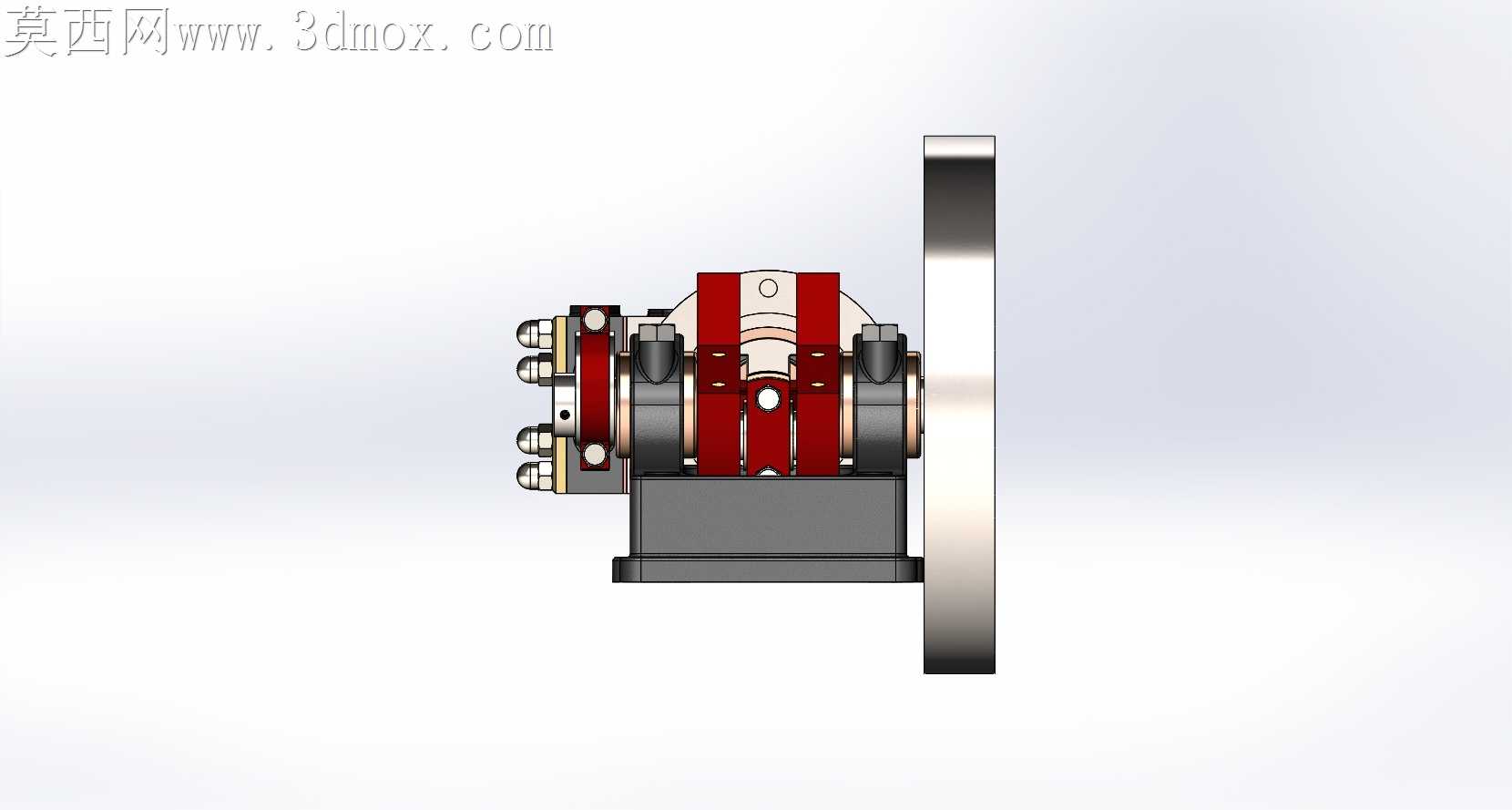

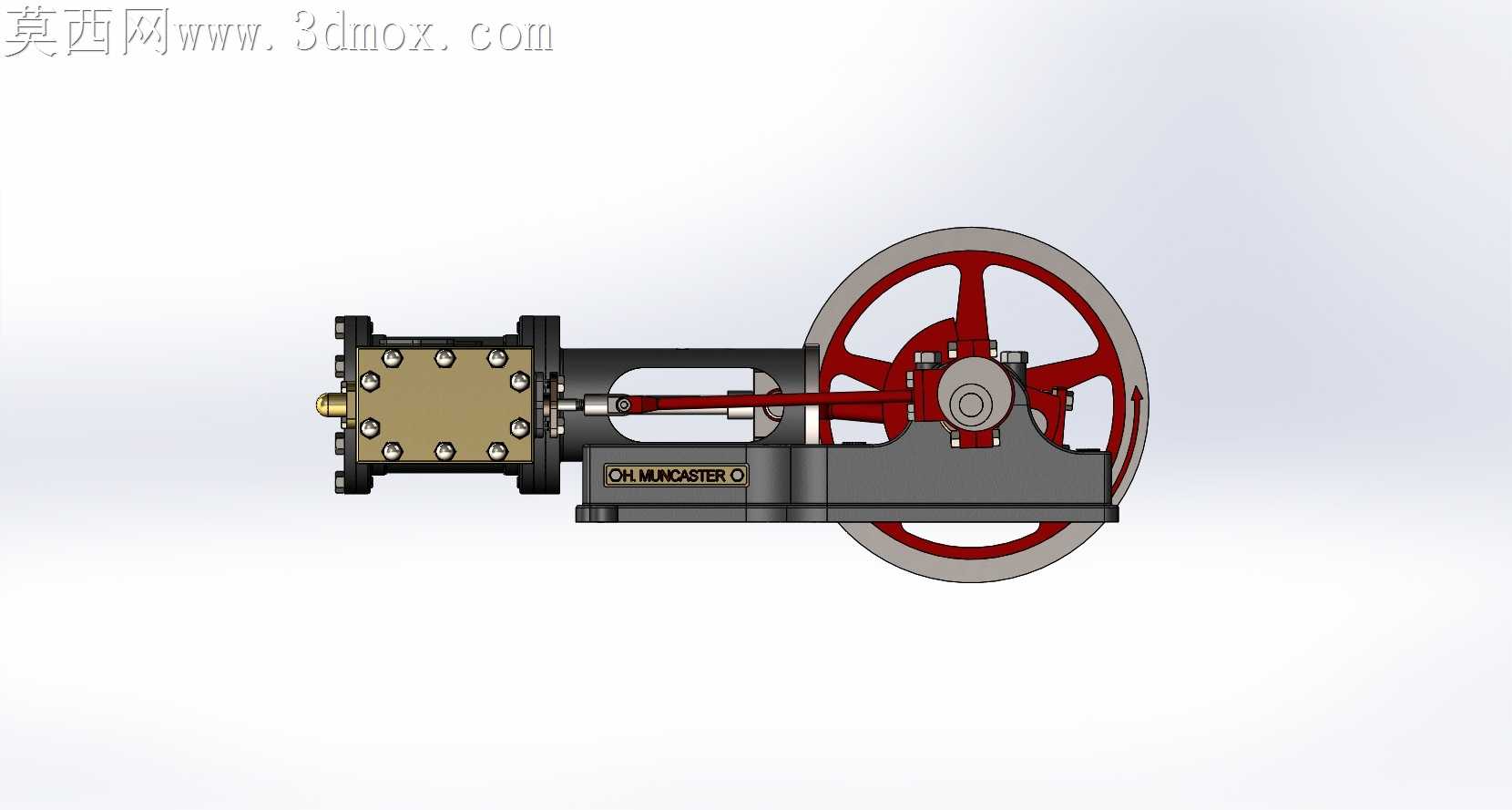

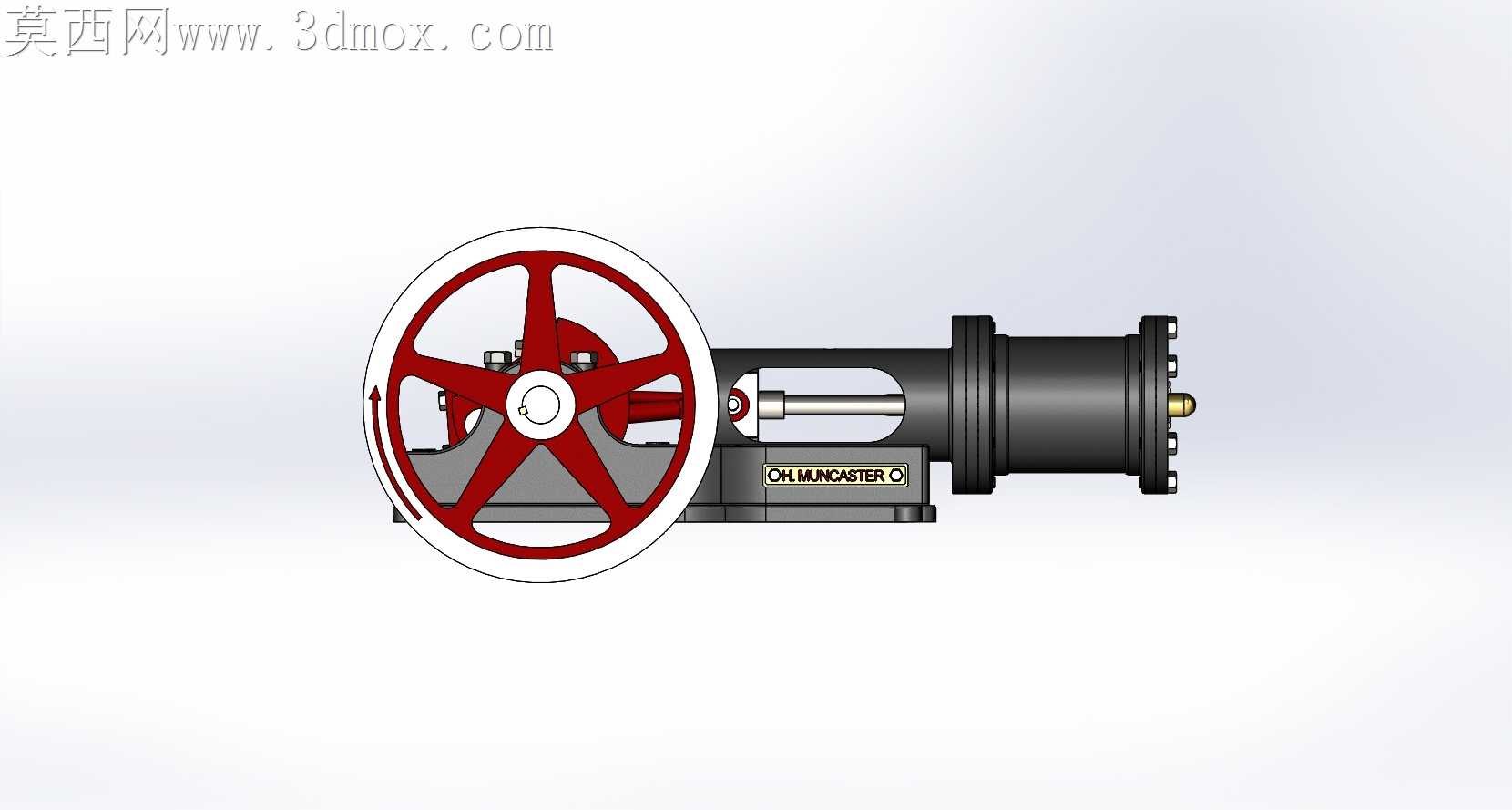

车间里复刻小型卧式蒸汽机时，最容易被忽略的隐患恰恰藏在十字头与滑导的配合段——不少爱好者照搬图纸做出来的样机，跑不过半小时就会出现活塞偏磨、密封漏气的问题，根源就在于导向结构的公差预留没有贴合实际工况的受力偏移。这款带十字头行李箱导向装置的单缸卧式蒸汽机，在导向槽的配合间隙上做了很务实的取舍，没有追求纸面的零间隙滑动，而是在十字头滑块的上下摩擦面预留了0.02mm的储油间隙，侧面导向面则把公差收紧到0.01mm以内，既避免了热胀冷缩导致的滑块卡滞，又能牢牢限制活塞连杆的横向摆动，从根源上减少气缸壁的偏磨损耗。

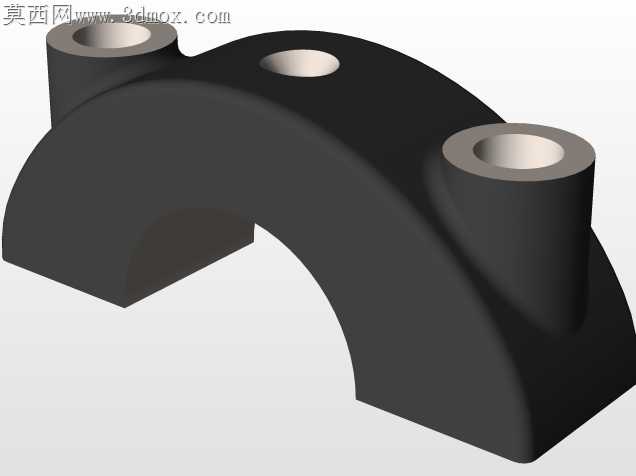

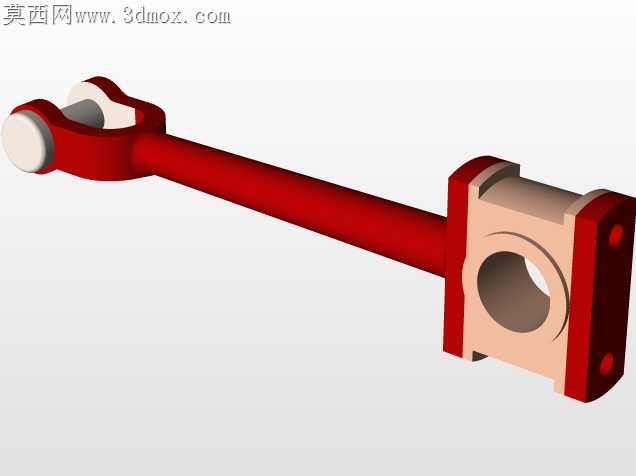

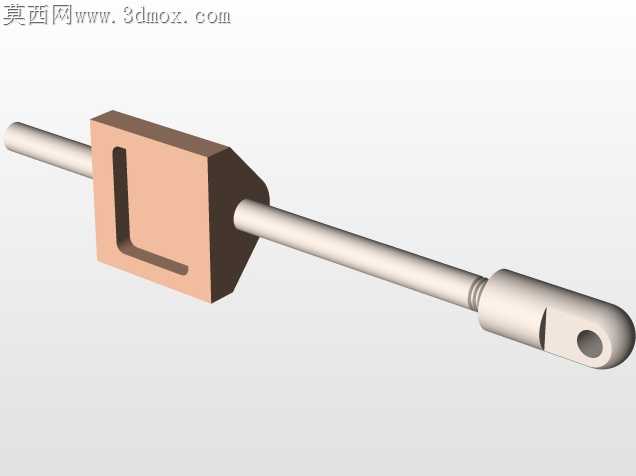

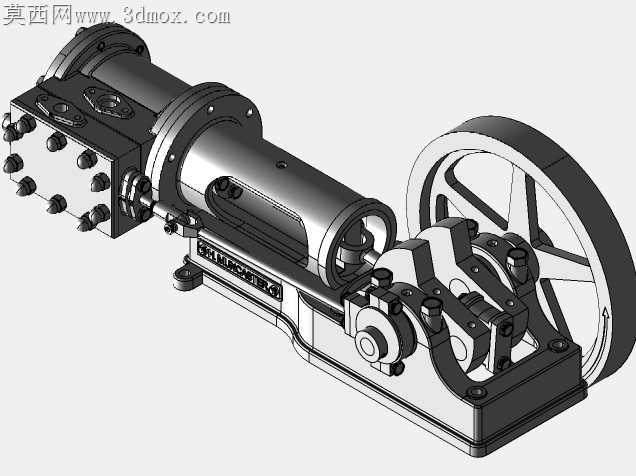

你凑近看十字头与连杆的连接销座，会发现销孔周边做了加厚的凸台结构，没有为了外观轻薄削薄安装位，这是因为蒸汽机运转时连杆传递的推力会反复冲击销孔边缘，薄边结构在持续交变载荷下很容易出现应力开裂，加厚凸台把应力分散到更大的基体面上，哪怕长期高频率往复运转，也不会出现销座崩裂的故障。导向装置的滑导面没有做整面的全覆盖设计，而是开出了两道平行的储油槽，运转时飞溅的润滑油会积存在槽内，持续给滑动面供油，不用频繁停机加注润滑脂，很适合长时间连续运转的演示场景。

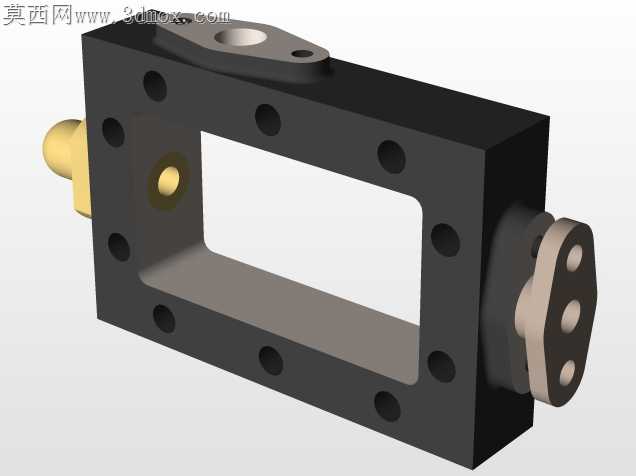

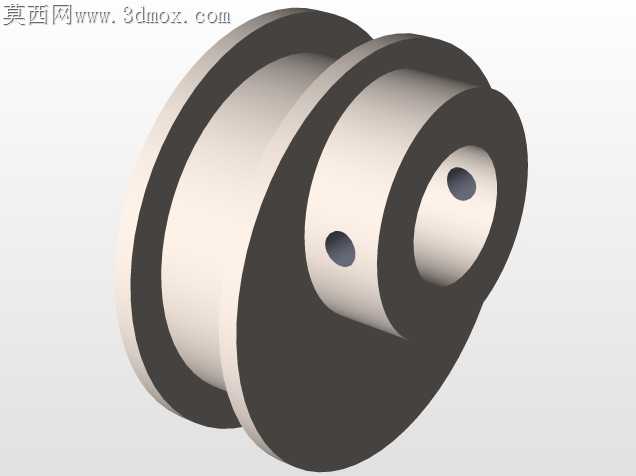

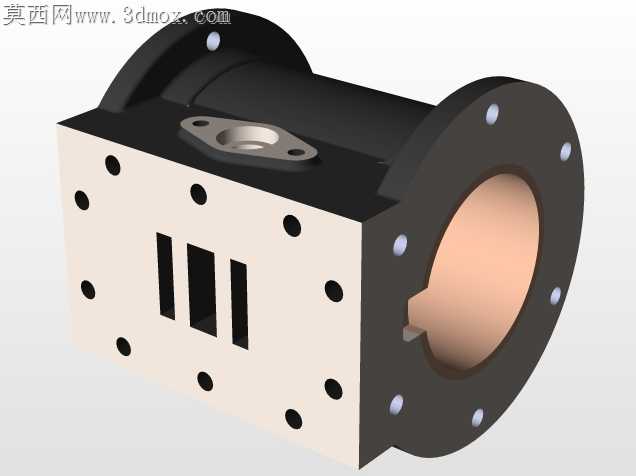

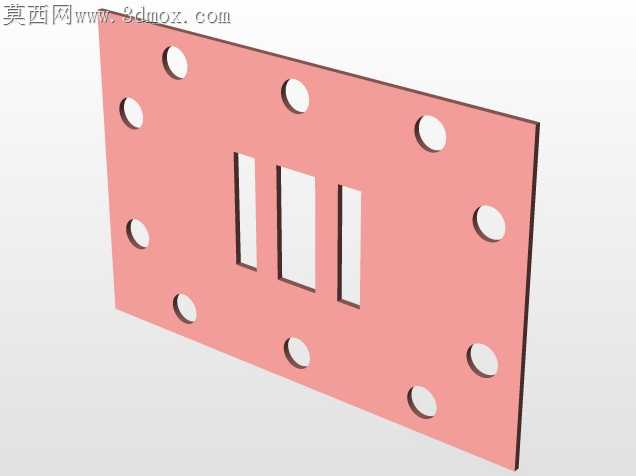

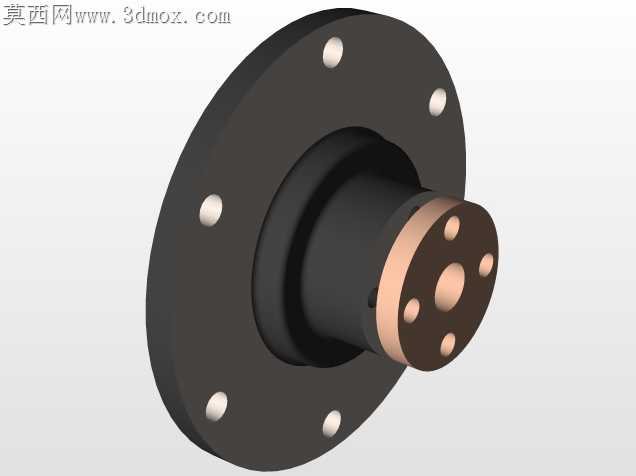

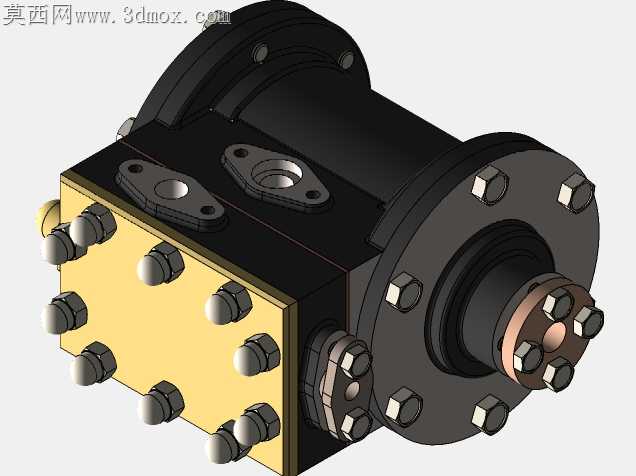

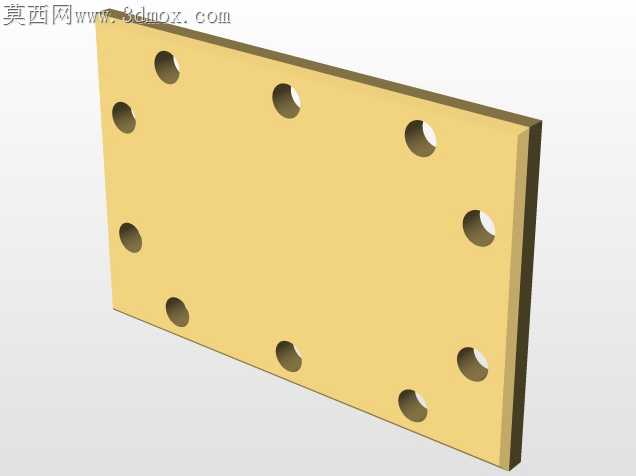

飞轮与曲轴的配合位做了1:50的锥面定位，不是普通的平键硬连接，这种结构拆装时不会刮伤配合轴面，运转时锥面的自锁特性也能避免飞轮在高速转动时出现松脱晃荡，不少老式蒸汽机样机飞轮甩脱的故障，恰恰是因为只用平键定位没做锥面锁紧。气缸端的阀块安装面做了0.005mm的平面度要求，配合紫铜密封垫压紧后，哪怕蒸汽压力升到额定值，也不会从结合面出现漏气泄压，之前做过的几版样机就是因为阀块平面度没达标，反复垫密封垫都解决不了慢漏问题，把平面度提上来之后，保压时长直接翻了三倍。

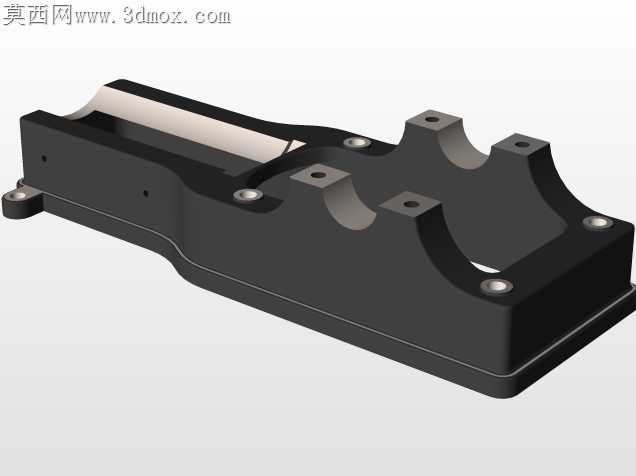

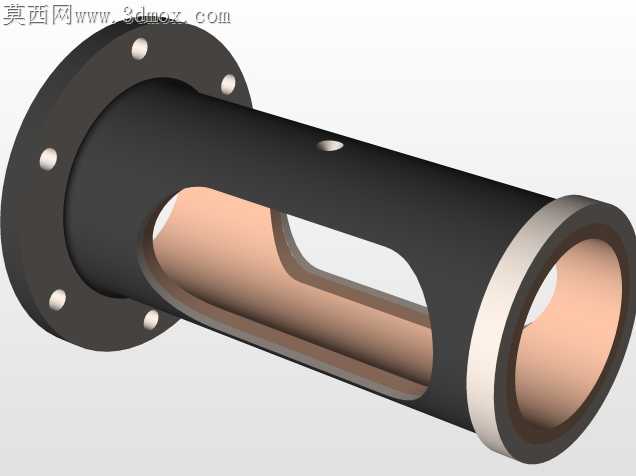

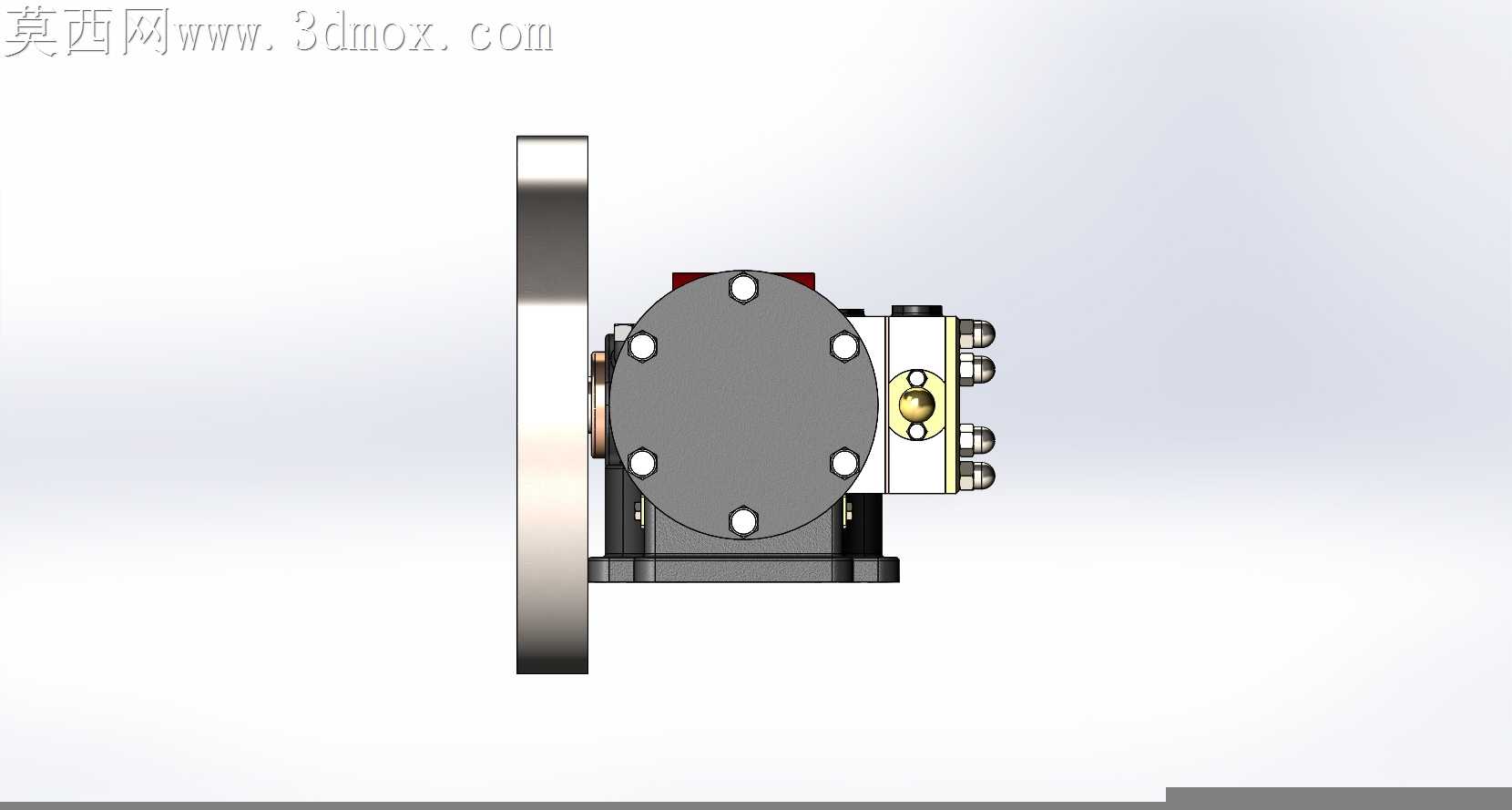

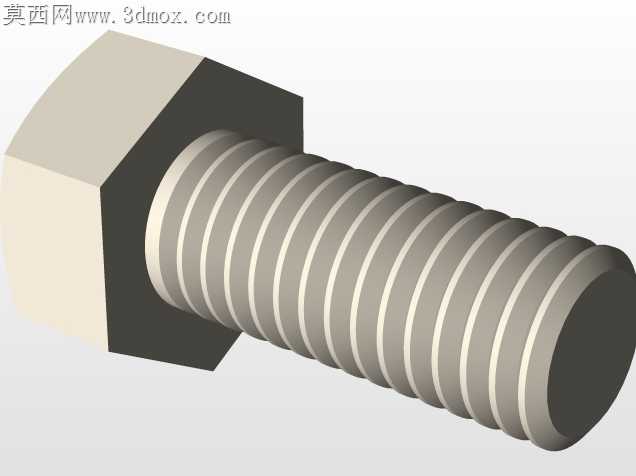

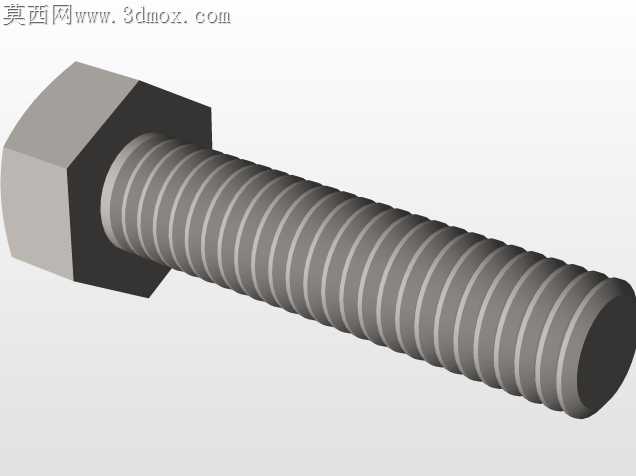

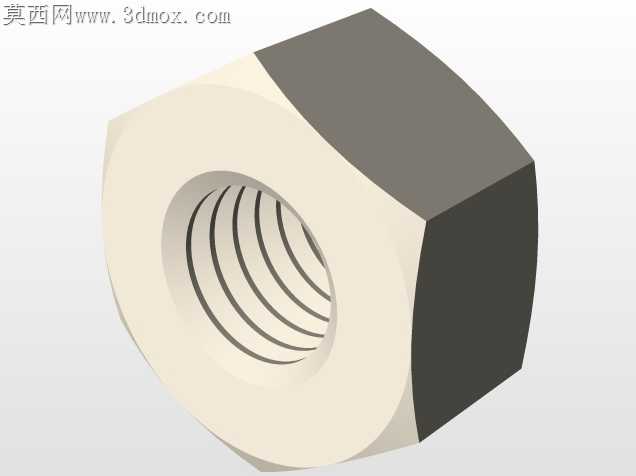

曲轴的支撑轴承座与底座是一体化铸造成型的，没有做成分体式装配结构，这就避免了分体座装配时的同轴度误差，曲轴转动时不会因为轴承不同心出现卡滞、异响，哪怕是新手按照图纸装配，只要把轴承敲到位就能保证转动顺畅，不用反复刮研调整轴承座的位置。十字头与活塞杆的连接采用了细牙螺纹锁紧加止退顶丝的双重固定，活塞杆往复运动时不会因为冲击出现螺纹松退，之前碰到过螺纹松退导致活塞撞气缸端盖的故障，这种双重固定结构刚好能规避这类风险。滑导的末端做了敞口的排屑缺口，长期运转磨下来的金属碎屑会随着润滑油从缺口排出，不会卡在滑动面里把滑块和导槽拉出划痕，延长了整套导向机构的维护周期。
