变速箱油冷却用钎焊板式热交换器结构

在商用车、乘用车辆以及重型工程机械的动力传动系统布局中，变速箱油的温度管控直接决定了传动组件的使用寿命与换挡可靠性，这款钎焊板式热交换器正是针对变速箱油路的散热需求开发的专用换热部件。不同于常规的水冷或风冷换热单元，该产品采用紧凑式板叠结构，所有换热板片采用真空钎焊工艺一体成型，不存在额外的密封垫片，能够适配变速箱油路的高压工作工况，避免长期运行后出现密封老化渗漏的问题。

从实际装车应用场景来看，这类油冷换热器通常布置在变速箱壳体侧方或者整车冷却系统的前端循环回路中，一侧流通高温的变速箱润滑油，另一侧连通发动机冷却循环水路，通过两种介质的逆流换热，将变速箱工作过程中齿轮啮合、离合器摩擦产生的多余热量带走，将油温稳定控制在80-100摄氏度的最优工作区间，避免油温过高导致润滑油黏度下降、油膜破裂，进而引发齿轮磨损加剧、密封件老化失效、换挡顿挫等一系列故障。在重载工况下，比如工程车辆持续爬坡、乘用车长时间高速行驶或者牵引拖拽时，变速箱的热负荷会急剧升高，这款换热器的高换热效率设计能够快速导出热量，保证传动系统持续输出扭矩时不会因为过热触发动力保护限制。

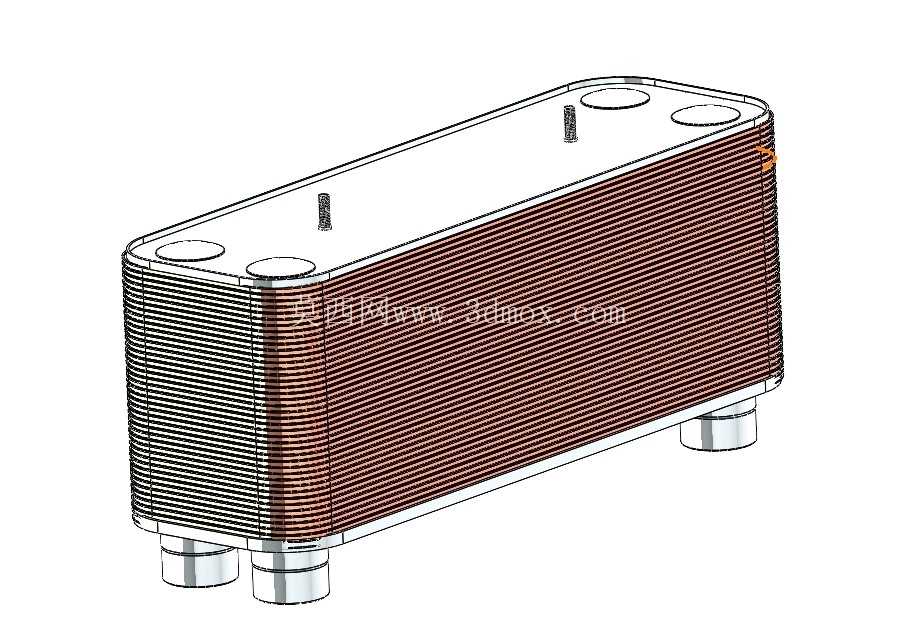

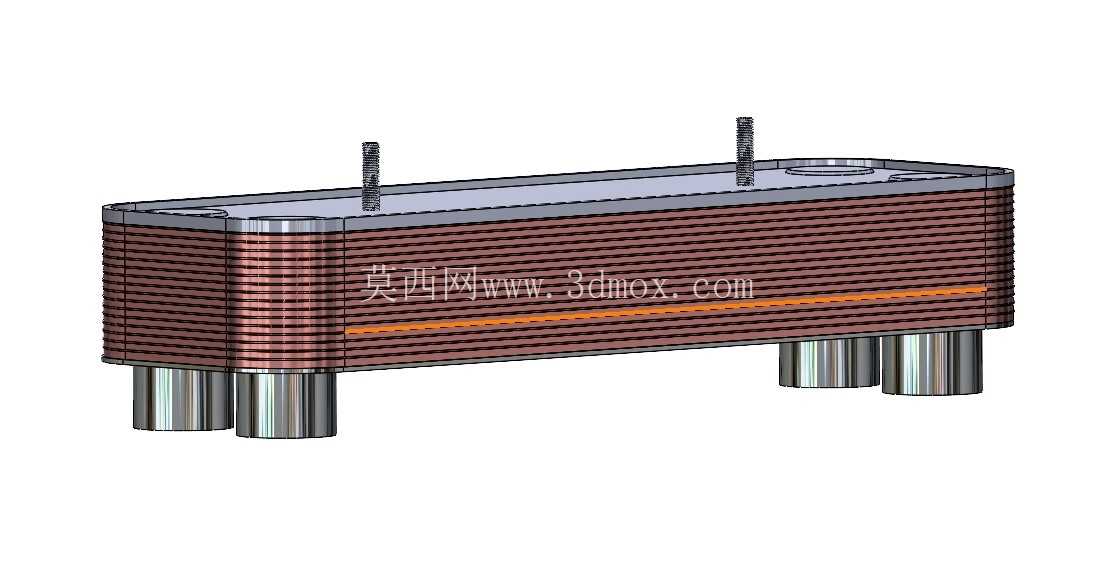

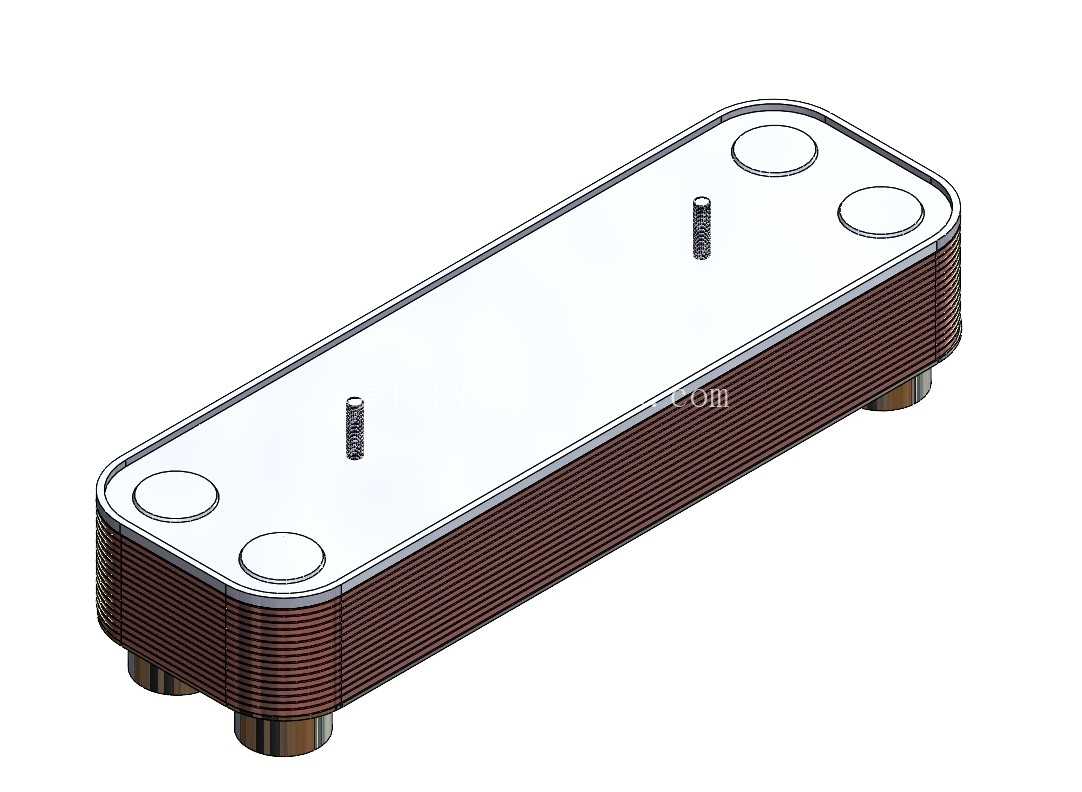

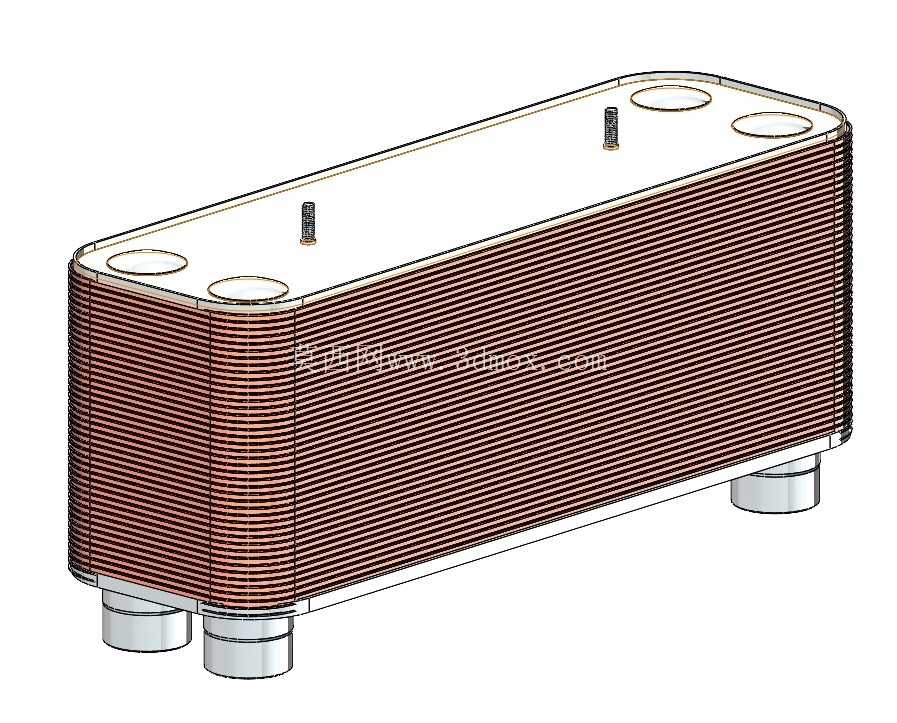

从结构设计思路来看，整个产品采用长方体叠片布局，板片表面压制有特殊的人字形波纹，这种波纹结构一方面可以在板片间形成湍流扰动，破坏介质流动的边界层，大幅提升换热系数，相比传统管壳式换热器换热效率提升3倍以上；另一方面波纹结构能够形成多点相互支撑，提升整体板叠的承压能力，可承受油路侧最高2.5MPa的工作压力，满足变速箱换挡时的瞬时油压冲击需求。产品两端设置有四个圆形介质接口，其中两个大直径接口为冷却水路进出口，另外两个小直径接口为变速箱油路进出口，接口采用标准的圆柱凸台结构，可适配O型圈密封的快插接头或者法兰连接方式，安装时不需要额外加工密封面，降低整车装配的工艺复杂度。

在安装边界设计上，产品底部设置有两个圆柱形支撑定位脚，可直接卡入变速箱壳体或者安装支架的定位孔中，配合顶部的两个固定螺柱实现三点式固定，能够抵消车辆运行过程中的振动冲击，避免长期使用后出现连接松动。整体外形的长宽高比例经过优化，在保证换热面积满足散热功率要求的前提下，尽可能压缩了厚度方向的尺寸，能够适配动力舱内紧凑的安装空间，不会和周边的管路、线束以及其他附属部件产生运动干涉。板片叠层的数量可以根据不同排量变速箱的热负荷需求灵活调整，不需要改动外部接口和安装定位尺寸，能够覆盖从1.5L家用乘用车到12L重型工程机械变速箱的散热需求，实现同平台产品的系列化适配，减少后续衍生型号的开发成本。

在流道设计上，油路侧和水路侧采用非对称流道结构，针对润滑油黏度高、流动性差的特点，油路侧的流道间隙更大，波纹倾角更小，能够降低油侧的流动阻力，避免出现油压损失过大导致变速箱润滑供油不足的问题；而水侧因为冷却介质黏度低、流动性好，采用更小的流道间隙和更大的波纹倾角，进一步提升水侧的换热效率，平衡两侧的换热能力，避免出现一侧换热能力冗余另一侧不足的问题。同时流道内部没有流动死区，不会出现油液滞留沉积的问题，长期使用后不会因为油泥堆积导致换热效率下降，整个产品的使用寿命可以做到和变速箱总成等寿命周期，不需要中途拆解维护。

从三维建模的角度来看，这类产品的建模重点在于板片波纹的参数化构建，需要保证每一层板片的波纹能够完全贴合支撑，同时介质进出口的导流区需要做平滑过渡设计，避免介质进入流道时出现偏流，影响整体换热均匀性。建模过程中需要重点核对接口的位置度、支撑脚的同轴度以及固定螺柱的螺纹规格，保证和整车安装点的匹配精度，避免装配时出现干涉。另外板叠的整体堆叠公差需要控制在合理范围内，因为钎焊工艺本身会带来一定的焊接变形，建模时需要预留对应的工艺补偿量，保证成品的最终外形尺寸符合安装要求。
