工业混合搅拌罐体结构三维设计

在化工、制药、食品饮料以及化妆品生产的流程环节中，物料的混合均质是直接影响最终产品品质的核心工序，这款搅拌罐体的三维结构设计，正是围绕多行业批量生产中的混合需求搭建的。从实际产线的安装适配角度出发，罐体采用立式圆柱构型，底部做圆弧过渡处理，既能够避免物料在罐底拐角处堆积残留，减少批次生产间的交叉污染风险，也能在出料环节让流体依靠自重顺畅流向罐底出料口，降低残料损耗。罐顶采用分瓣式快开法兰盖板设计，盖板与罐体上沿的法兰通过周向均匀布置的紧固件实现密封连接，日常生产中可以根据维护需求打开对应瓣片，完成内部搅拌组件的检修、桨叶更换或是罐体内壁的清洁作业，无需完全拆解整个顶盖，大幅缩短产线停机维护的时长。

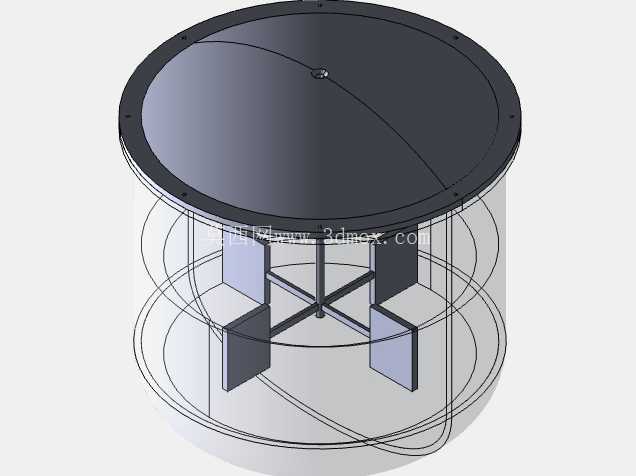

内部的搅拌组件采用中心轴驱动搭配四组径向布置的平直桨叶结构，桨叶沿搅拌轴周向90度均匀分布，每片桨叶的安装高度覆盖罐体中下部的核心物料填充区间，搅拌轴通过顶部盖板中心的轴承座与外部驱动单元连接，运转时桨叶能够推动罐内物料形成径向与轴向结合的紊流场，针对中低粘度的流体物料、含小粒径固体颗粒的悬浮物料都能实现均匀混合，避免固体组分沉降分层，满足均质、分散、化学反应过程中的物料搅拌需求。

从设计逻辑上看，整个罐体的结构尺寸充分考虑了车间内的安装边界：罐体的外径尺寸适配常规的车间设备安装预留空间，罐顶的驱动接口预留了标准的安装法兰位，能够直接匹配不同功率的减速驱动单元，无需额外做转接结构设计；罐体侧壁预留了多组标准接口位，可根据实际生产需求加装温度传感器、液位监测组件、进料管路或是取样阀，不需要在现场对罐体做二次开孔加工，降低现场安装的施工难度。罐壁的厚度设计兼顾了结构强度与制造成本，针对常压工况下的混合作业场景，能够承受常规生产过程中的物料静压与搅拌产生的流体冲击，同时不会因为壁厚过大造成材料浪费、设备整体重量超标，方便车间内的吊装与移位作业。

在不同行业的实际应用中，这款搅拌罐体可以根据物料特性调整桨叶的安装角度与间距：比如处理食品行业的糖浆、乳品等易粘壁物料时，可以在现有桨叶基础上加装刮壁组件，贴合罐体内壁运转避免物料挂壁焦化；处理化工行业的反应物料时，可以在罐体外部加装夹套结构，接入加热或冷却介质实现罐内物料的温度控制，适配不同反应过程的温控需求。整个三维结构的装配关系完全按照实际加工装配逻辑搭建，各个零部件之间的配合间隙、安装定位都符合机械制造的标准公差要求，结构设计人员可以直接基于这个模型做针对性的参数调整，快速适配不同产能、不同物料特性的生产需求，减少从零开始建模的重复工作量，也能在设计阶段提前验证组件之间的干涉情况，避免后续加工装配过程中出现结构冲突。
