立式炭黑实验室合成反应装置结构

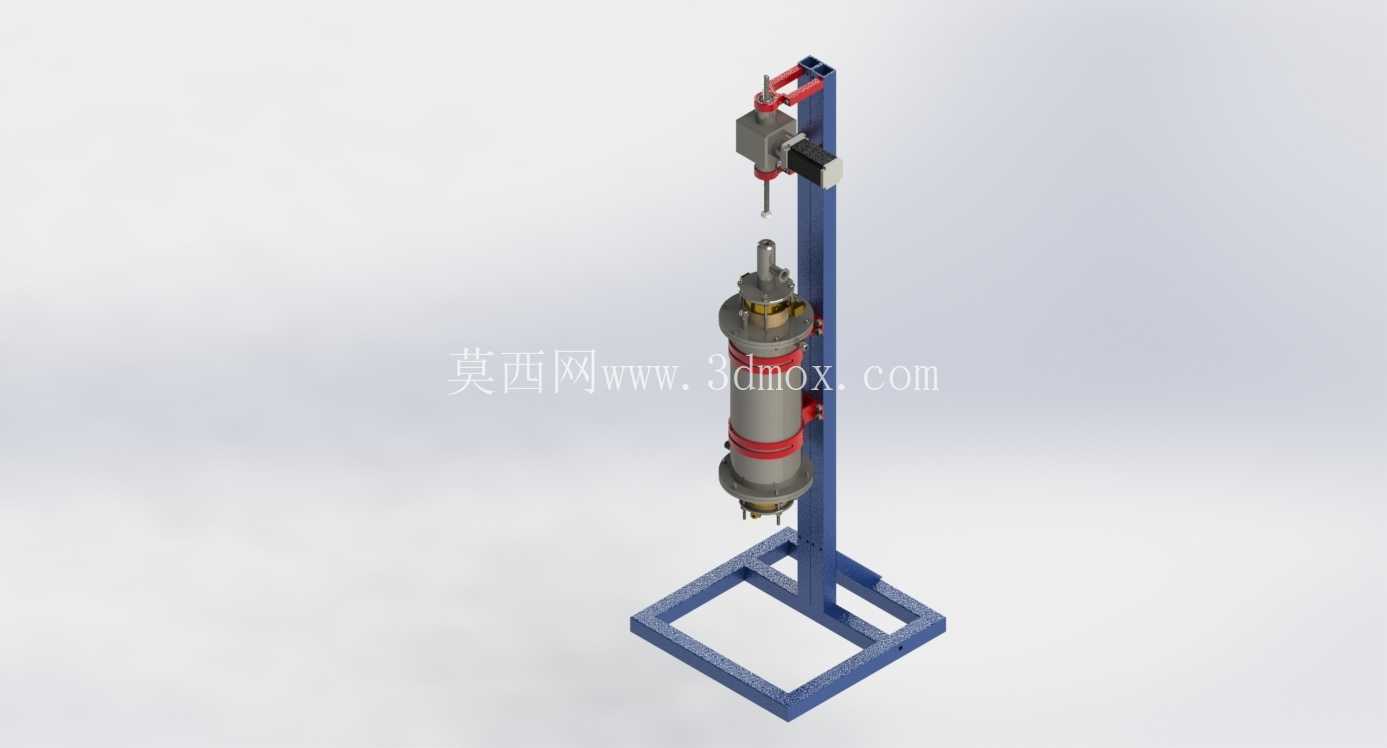

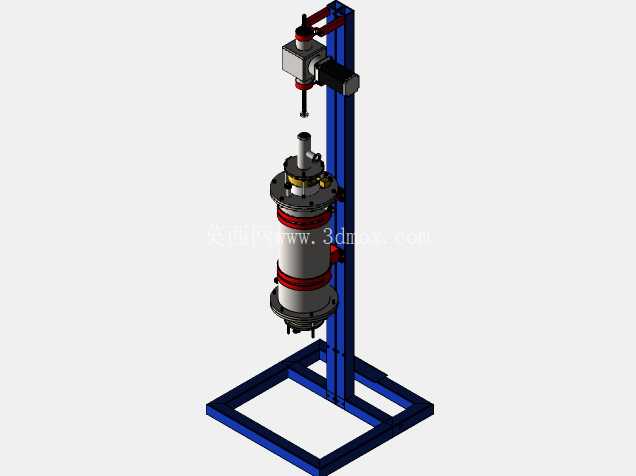

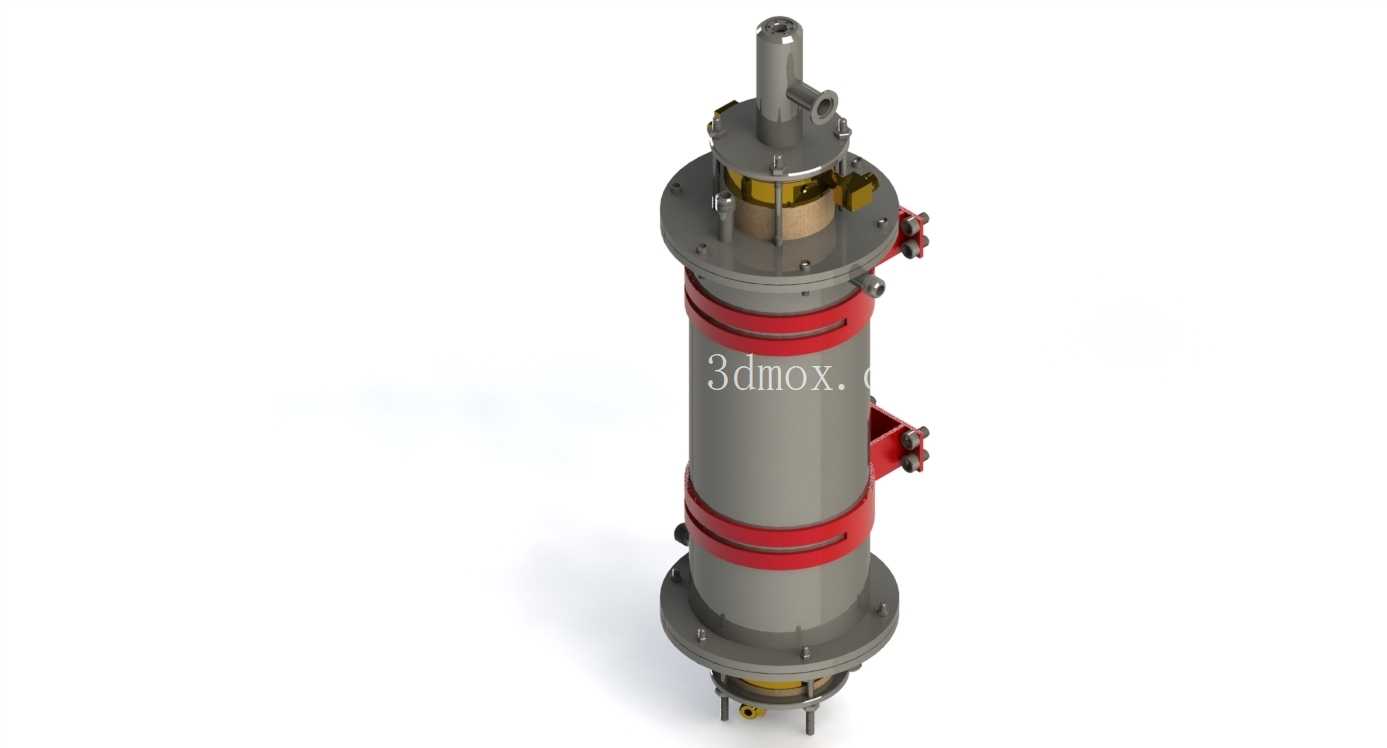

这套立式实验装置主要面向炭黑材料小批量试制场景，适配高校材料实验室、炭黑生产企业研发部门的小剂量配方验证需求，可在受控环境下完成炭黑合成全流程反应，单批次8小时运行周期内可稳定产出200克炭黑成品，完全满足实验室阶段的配方迭代、工艺参数摸索需求，避免直接放大生产带来的原料损耗与参数偏差风险。整套设备采用立式排布结构，底部为方管焊接成型的方形安装底座，四根支脚形成稳定的支撑边界，底座上方垂直固定一根方形截面的立式承载立柱，立柱作为整套设备的主承载构件，承担上部驱动组件、中部反应腔体的全部载荷，安装时仅需将底座通过膨胀螺栓固定在平整的水泥实验台面上即可，整体占地边界控制在0.4平方米以内，不需要额外开挖地基或做特殊承重处理，适配常规实验室的台面安装条件。上部驱动模块固定在立柱顶端的横向伸出安装板上，集成了驱动电机、进给调节机构与密封连接组件，可带动反应腔内部的搅拌构件做定速旋转，保证腔体内原料与反应气氛充分接触，避免局部反应不均导致的成品品质波动；驱动模块的位置可沿立柱导轨做上下微调，方便反应腔体的拆装、清洁与密封件更换，日常维护时不需要拆解整套设备的主框架，仅需松开锁紧螺栓抬升驱动模块即可露出腔体顶部接口。中部核心反应腔体采用不锈钢材质加工，整体为立式圆柱结构，腔体外部设置两道环形密封加固箍，保证高温反应工况下的腔体密封性，避免反应气氛泄漏影响实验结果；腔体上下两端均采用快拆式法兰连接结构，上端对接驱动模块的搅拌轴密封组件，下端设置成品出料口与气氛通入接口，可根据实验需求通入不同配比的反应载气，精准控制腔体内的反应压力、温度与气氛环境。整套设备的结构设计充分考虑实验室场景的使用需求，所有外露构件均做圆角钝化处理，避免实验人员操作时发生磕碰划伤；走管与走线全部沿立式立柱内侧排布，通过线卡与管卡固定，不会出现管线外露杂乱的问题，保持实验台面整洁。从结构建模的角度来看，这套装置的建模逻辑遵循从下到上的装配层级，先搭建底部方管底座的焊接框架，再装配立式承载立柱，之后依次安装上部驱动组件、中部反应腔体，最后完成密封件、紧固件与外接接口的装配，所有配合面均按照实际加工公差设置装配间隙，法兰连接位置预留密封件安装槽，驱动轴与腔体顶部的配合位置设置轴封安装位，完全还原实际设备的装配关系，可直接用于设备加工前的结构校验、装配干涉检查，也可作为实验设备选型阶段的结构参考，帮助研发人员快速理解设备的排布逻辑与安装要求，提前规划实验室的设备摆放位置、管线接驳路径。在实际使用过程中，这套立式结构相比卧式实验装置占用台面面积更小，反应后的成品可直接从下端出料口收集，不需要翻转腔体，操作流程更简便；不锈钢材质的反应腔体耐腐蚀性强，可适配多种炭黑合成工艺的反应环境，长期使用不会出现腔体锈蚀污染成品的问题。设备的重心完全落在底部方形底座的中心范围内，即使在搅拌组件高速运行的工况下也不会出现晃动，运行稳定性满足长时间连续实验的需求，不需要额外加装辅助固定结构。
