自动扶梯整体传动结构三维设计

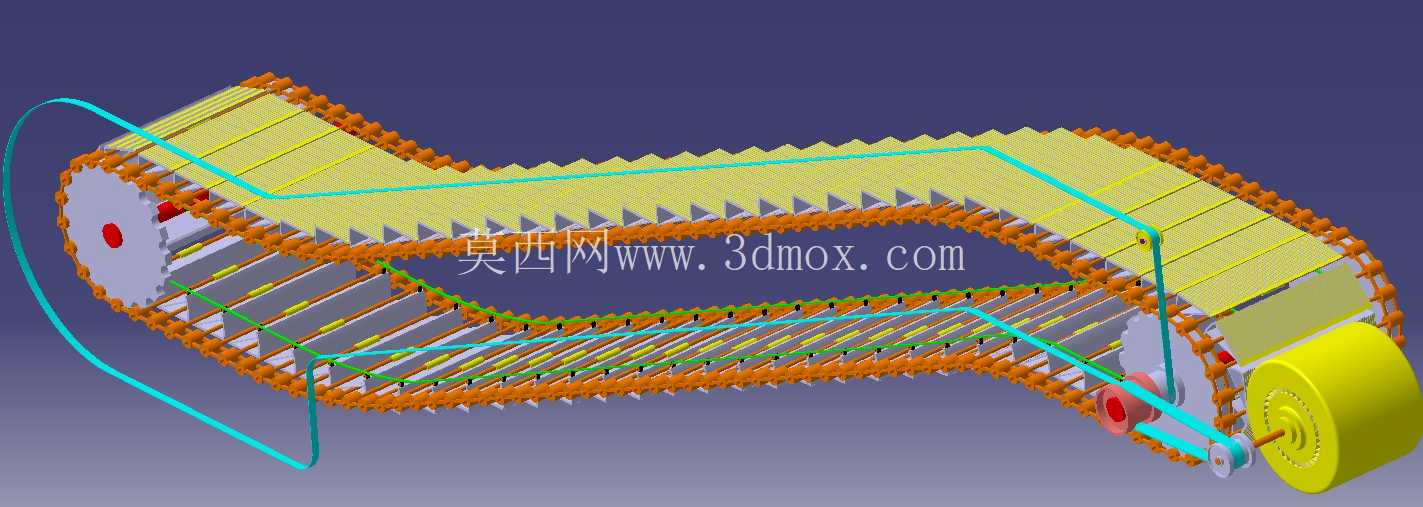

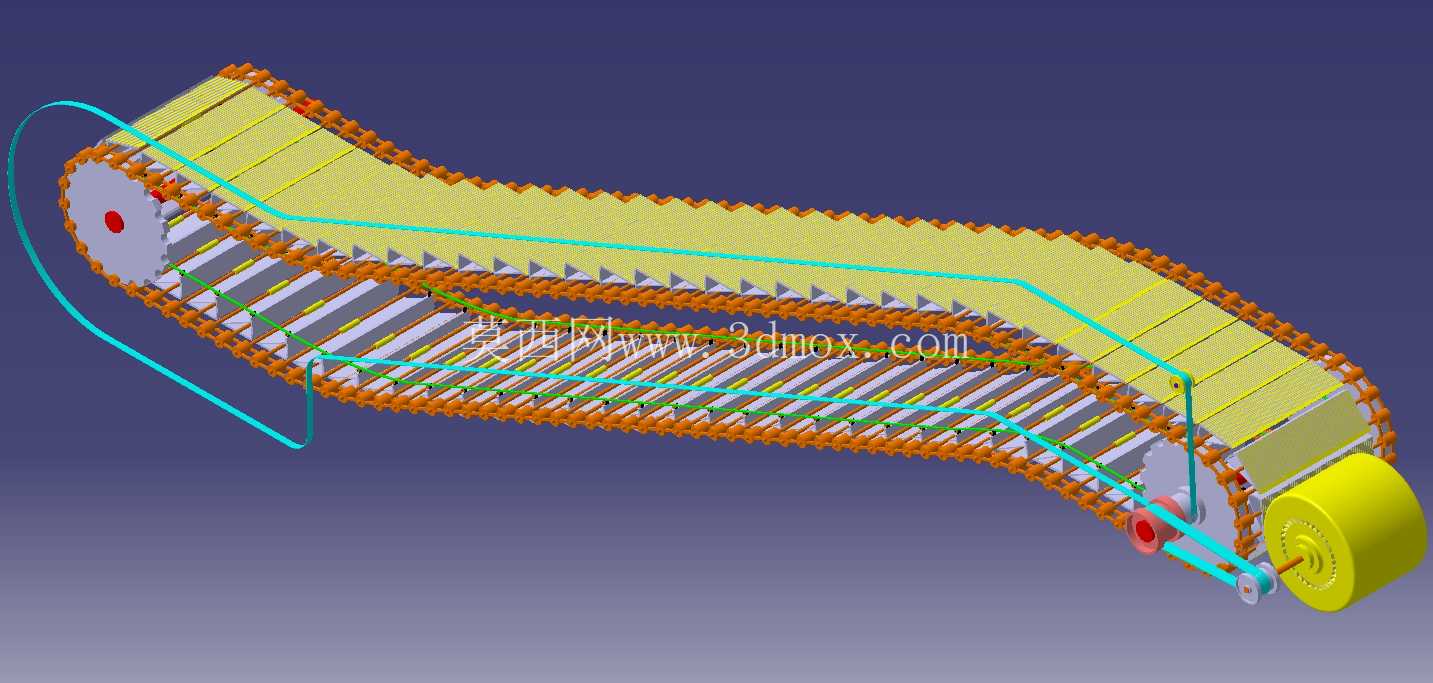

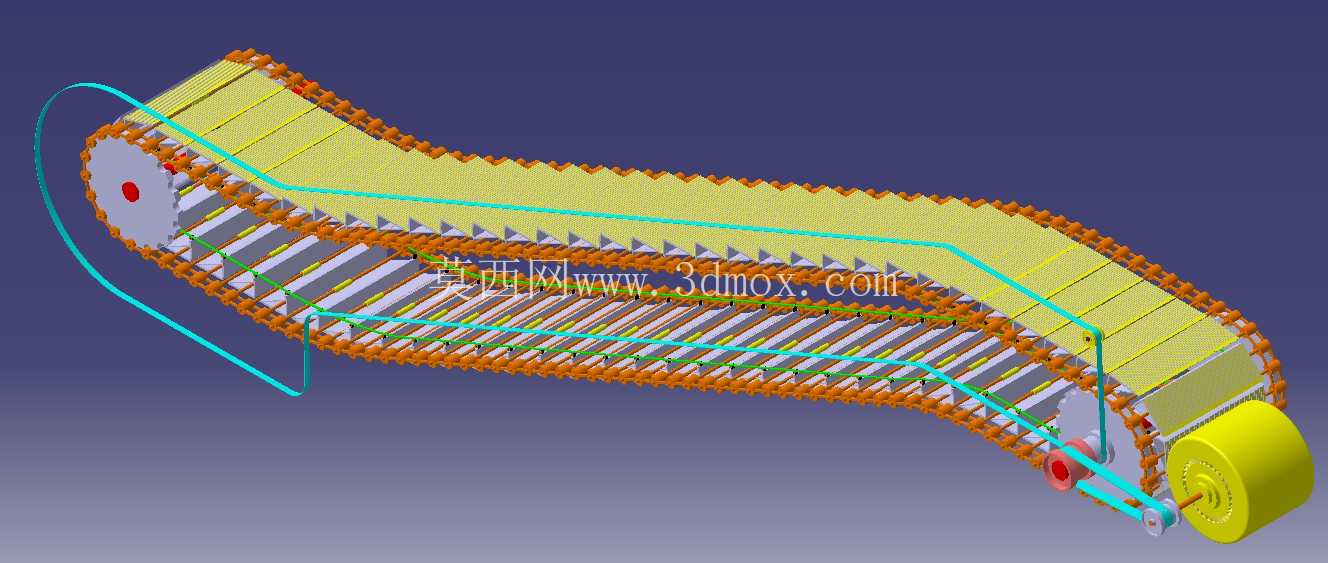

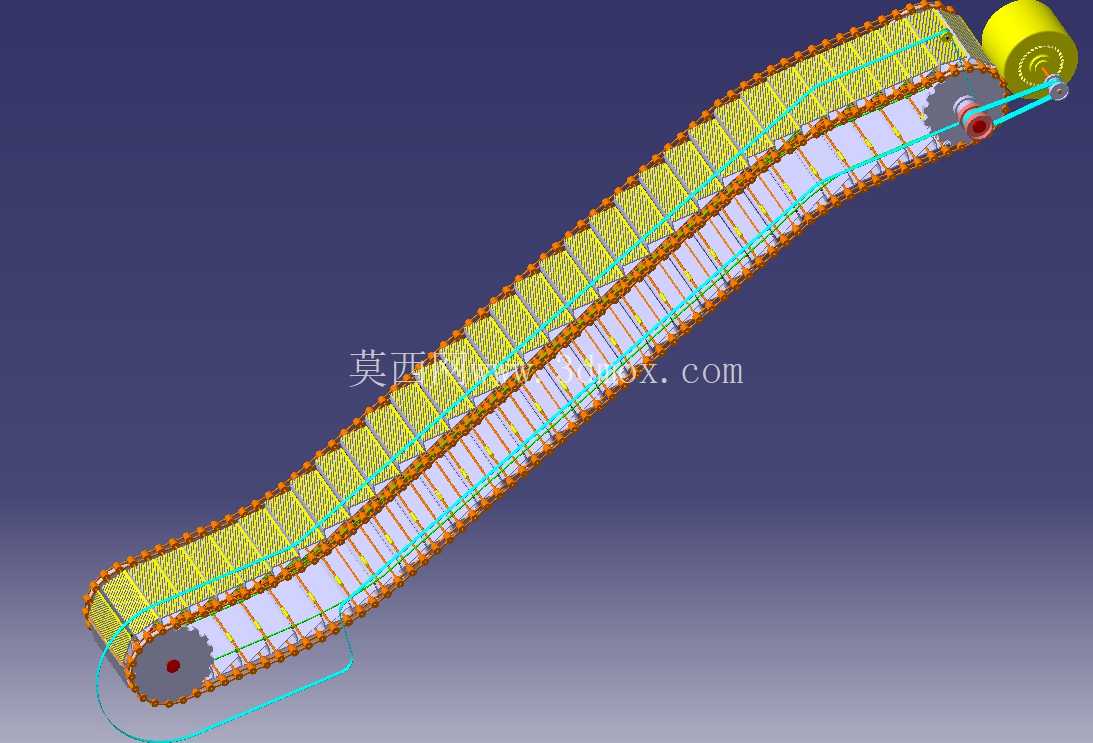

在商业综合体、轨道交通站点、大型商超等人流密集的公共建筑竖向交通场景中，自动扶梯是承担连续大客流输送的核心设备，相比垂直电梯具备不间断载客、通行效率高、无需等待轿厢的优势，尤其适合层高差在3到12米之间的短距离竖向人流疏导场景。这套三维结构完整还原了自动扶梯从驱动端到张紧端的全链路机械构成，建模过程中优先梳理了梯路的环形闭合传动逻辑，将梯级的主轮、副轮与导轨型面的配合关系做了完整还原，确保梯级在上分支水平载客段保持踏板面水平，在上下端部的过渡圆弧段完成姿态翻转，下分支回程段则倒置沿下部导轨返回驱动端，整个运动轨迹的曲率参数完全匹配实际商用扶梯的设计规范，避免出现梯级运行卡滞、踏板面错台的问题。

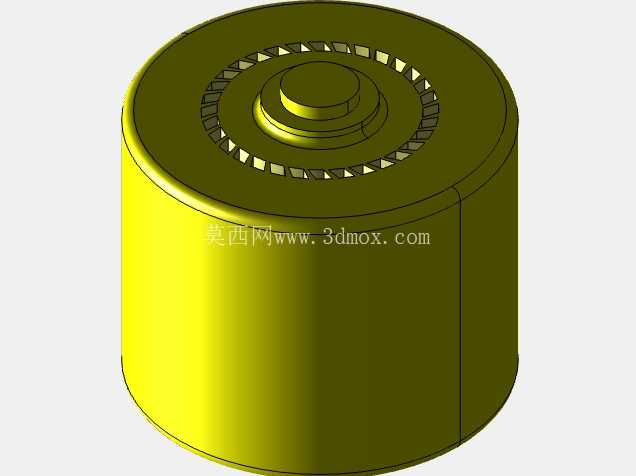

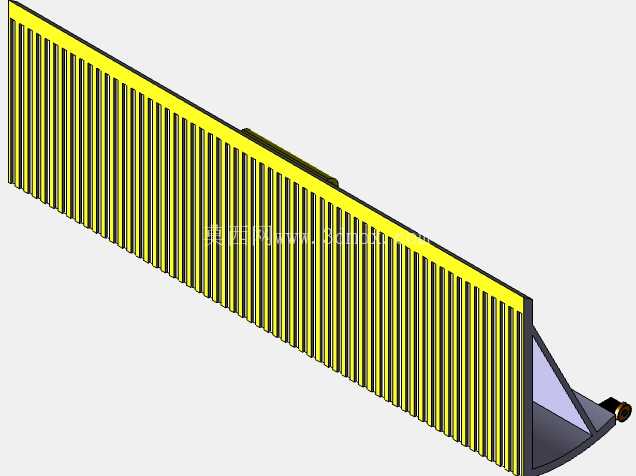

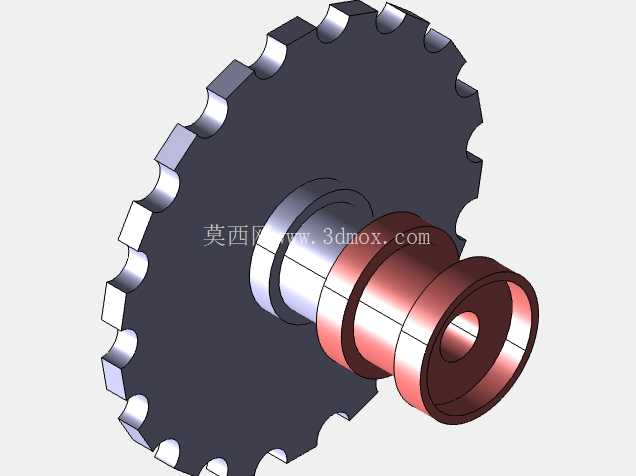

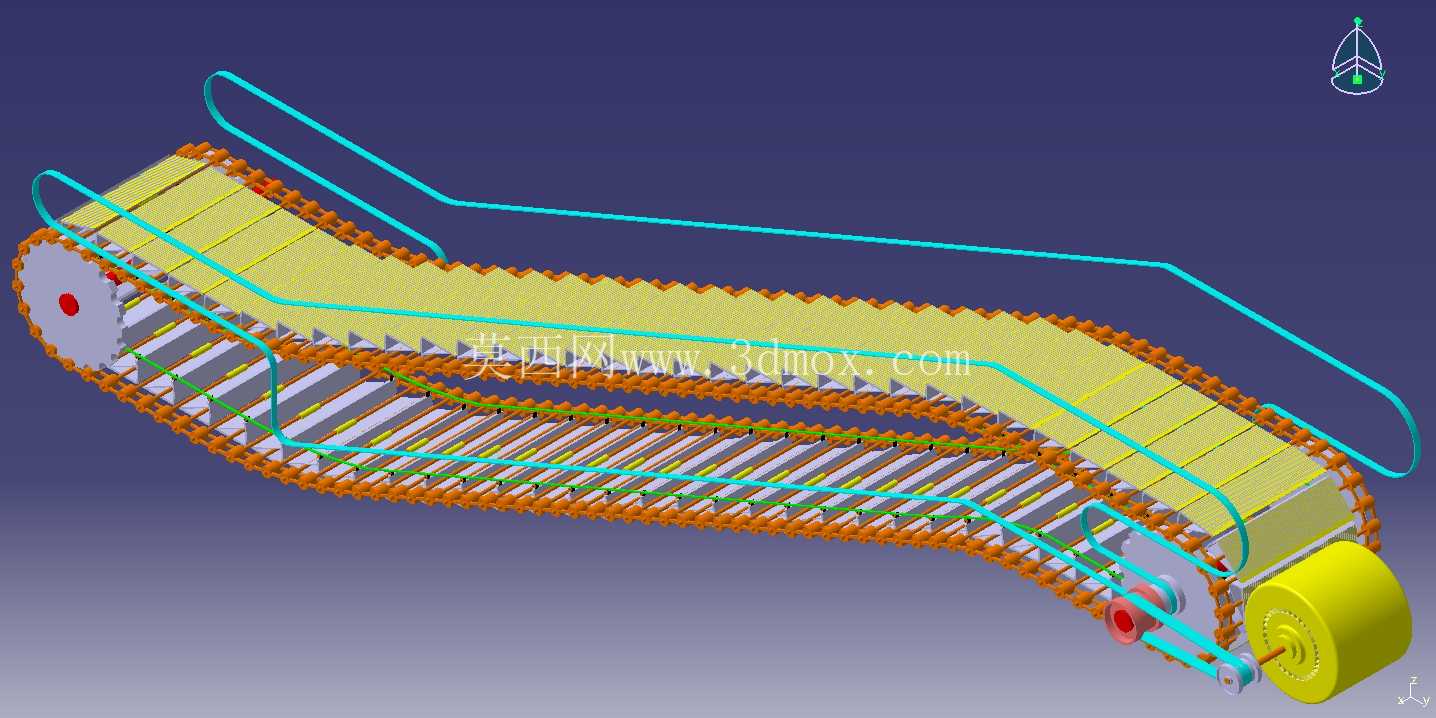

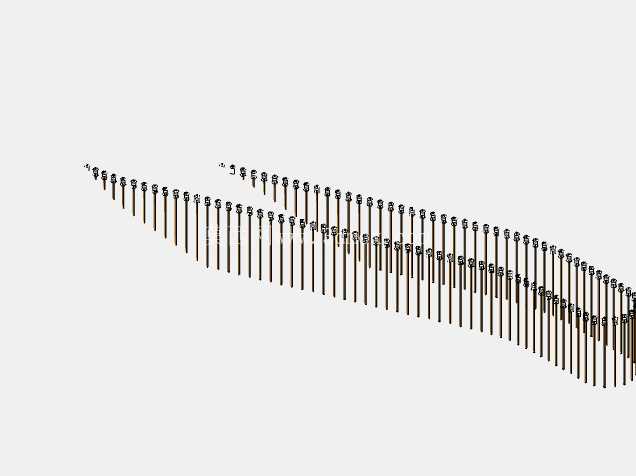

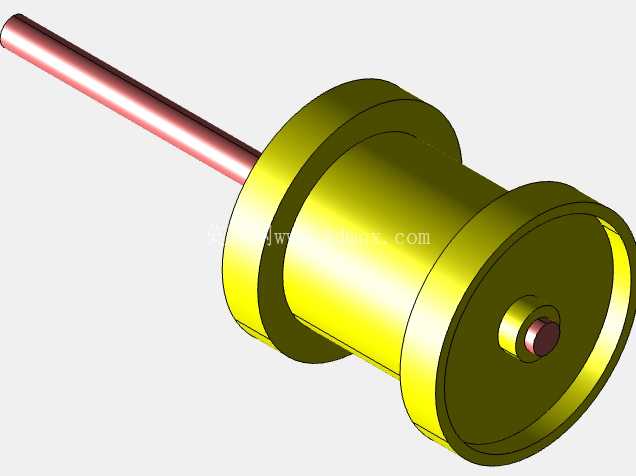

从功能实现逻辑来看，这套结构的动力输入端设置在扶梯上端部的驱动机房区域，内置的驱动主轴同时带动梯级牵引链条与扶手带驱动轮运转，保证扶手带的运行速度与梯级行进速度保持同步，误差控制在国标允许的2%范围以内，避免乘客握持扶手时出现前后拖拽的安全隐患。梯级作为直接承载乘客的部件，建模时还原了其一体压铸的踏板结构、主副轮安装位以及前后端的啮合齿形，相邻梯级在水平段运行时紧密拼接，不会出现夹脚的缝隙，过渡到圆弧段时则随梯路曲率自然错开，完成回转动作。扶手带的导向结构沿扶梯桁架两侧全程布置，从上端驱动轮引出后，沿扶手导轨延伸至下端部的张紧改向轮，再通过桁架内部的回程导轨返回驱动端，整个路径的转弯处都设置了导向托轮组，减少扶手带运行的摩擦阻力，避免出现跑偏、脱轨的问题。

设计过程中重点考虑了安装边界的适配性，整个扶梯的桁架采用分段式结构建模，上端部的支撑端搁置在建筑上层的承重梁上，下端部的支撑端则固定在下层地面的承重基础上，桁架的宽度、倾斜角度都参考常规商用扶梯的通用参数设置，倾斜角度控制在30度标准值，既保证乘客站立的舒适度，也控制整体设备的水平投影长度，适配大多数商业建筑的预留井道尺寸。梯级的宽度采用1000mm的常规规格，额定载客能力可以达到每小时9000人次，满足大客流场景的输送需求。张紧装置设置在下端部的机房区域，通过可滑动的张紧小车对梯级牵引链条和扶手带进行张紧力调节，补偿链条长期运行产生的磨损伸长，保证传动系统的啮合精度，同时张紧装置还附带断链保护的触发结构，一旦链条出现断裂或过度伸长，会立即触发安全开关切断动力输出，避免设备溜梯。

在细节结构的处理上，这套模型还原了梯级缺失监测、扶手带入口防夹、梳齿板安全触发等安全结构的安装位置，这些部件都是自动扶梯强制要求配置的安全组件，建模时预留了对应的安装接口，方便后续做安全系统的结构校验。裙板结构沿梯级两侧全程布置，与梯级侧面的间隙控制在国标要求的4mm以内，避免乘客的鞋带、衣物被卷入运动间隙。上下端部的梳齿板与梯级踏板的齿槽完全啮合，能够将梯级表面携带的杂物在进入回转段前剥离，避免硬物卡入梯级与导轨的间隙造成设备故障。整个桁架内部预留了控制线路、照明线路的布线空间，以及检修通道的位置，方便后期运维人员进入桁架内部做日常保养和部件更换。

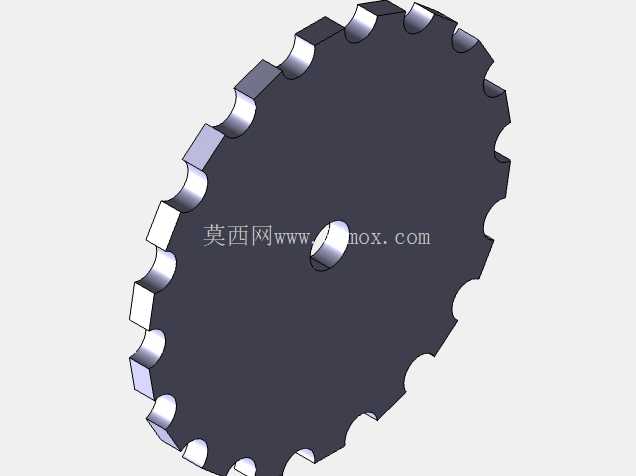

从建模的工程实用性角度，这套结构的所有配合面都按照实际装配公差做了间隙预留，比如梯级主副轮与导轨面的配合间隙、牵引链条与链轮的啮合侧隙、扶手带与导向轮的包角参数都符合实际设计要求，既可以作为结构设计人员做扶梯方案选型的参考模型，也可以用于教学场景下的传动原理演示，帮助从业者理解自动扶梯连续循环输送的机械逻辑，理清梯路、驱动、扶手、张紧四大核心系统的装配关系与运动配合要求。
