卡通风格起亚小卡车载具造型设计

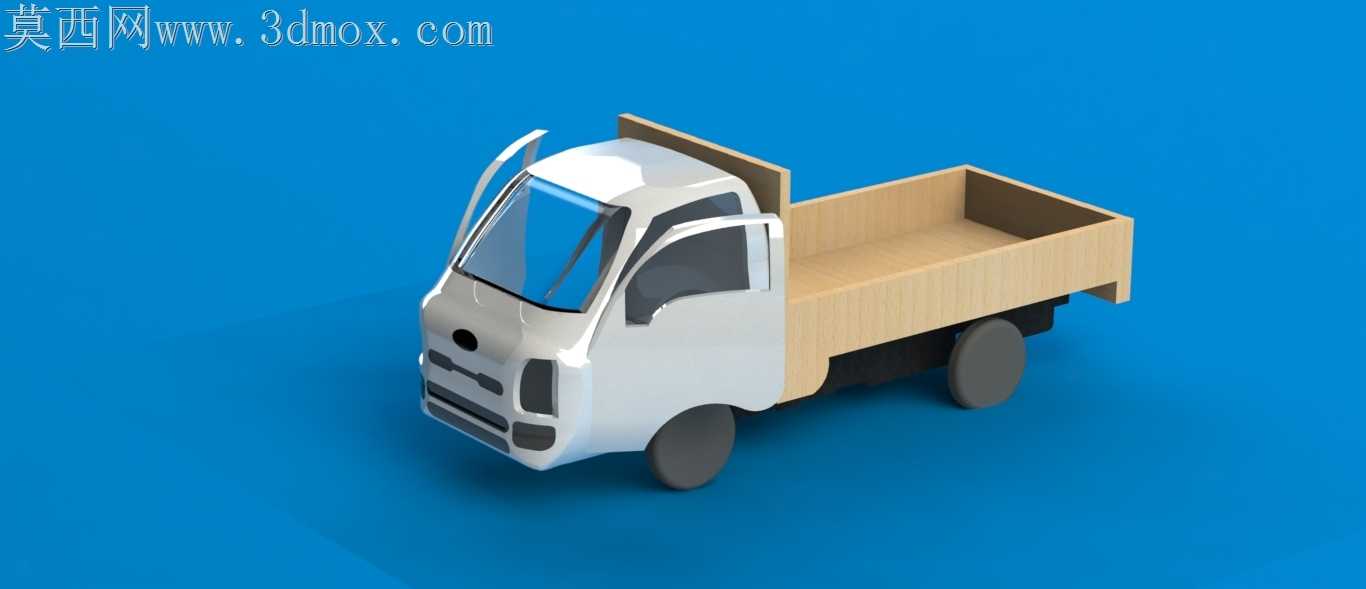

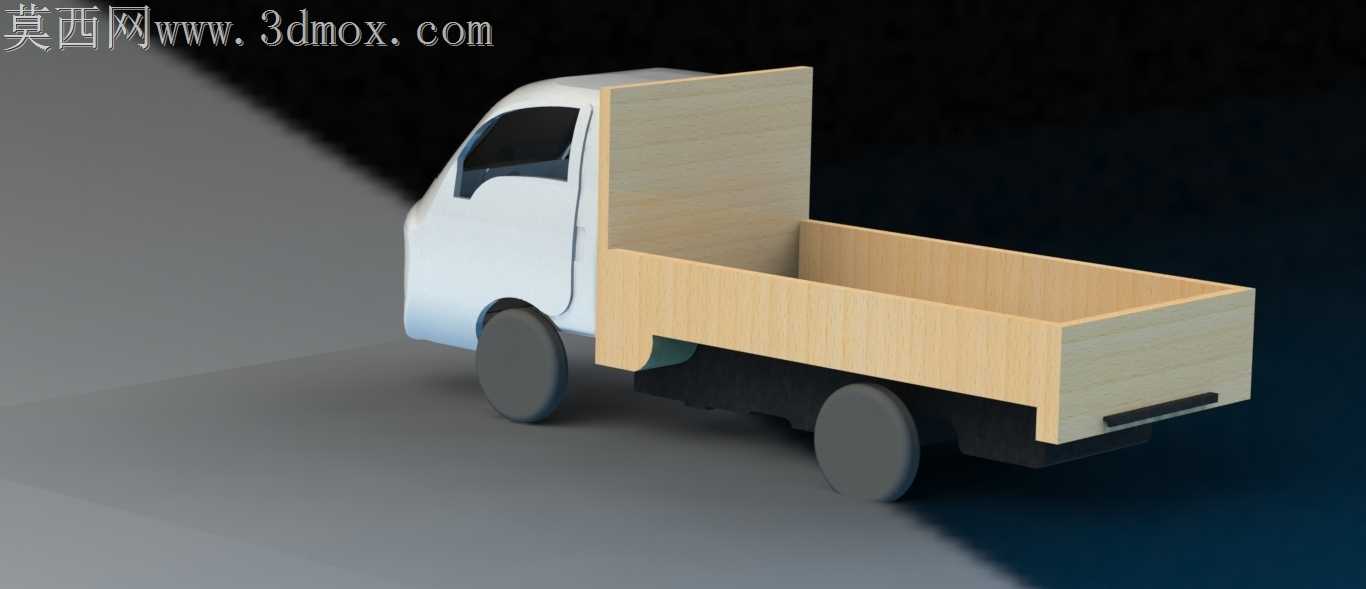

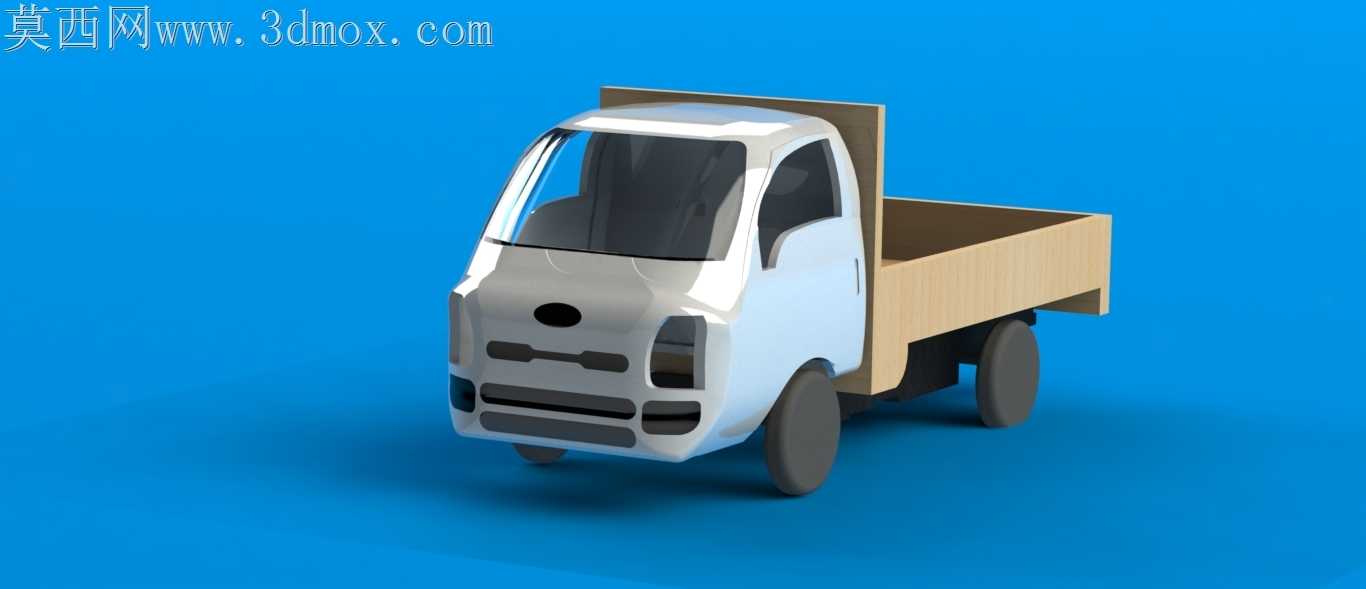

Q版轻型载货车型的曲面处理，最容易陷入“为了圆润而丢失车型识别度”的误区，这款起亚小卡的造型打磨，全程围绕卡通化比例下的品牌特征保留做取舍。车头部分的曲面没有做完全无棱角的弧面过渡，刻意保留了原厂起亚微卡前脸的分层进气特征，把原本硬朗的格栅棱线做了R3-R5的圆角柔化，既贴合Q版模型的憨态质感，又不会让熟悉该车型的人看不出原型。驾驶舱与货厢的衔接处没有做一体化顺滑连接，特意留出了2mm的结构断差，这个断差不是建模失误，是为了适配后续分件加工的需求——如果把舱体和货厢做成整面，3D打印时支撑面会覆盖整个侧围，打磨后极易破坏曲面的光影连续性，留出断差后两个部件可以单独打印，支撑仅需布置在货厢底部与轮拱内侧，后期打磨工作量能减少六成以上。轮拱的曲面弧度做了反复调试，最初按实车比例做的轮拱包角太窄，卡通化的大尺寸轮胎装上去后会出现视觉上的“轮胎蹭舱体”违和感，把轮拱外沿向外扩了4mm，同时把轮拱下缘的弧度向上抬升2mm，既给轮胎留出了足够的视觉活动空间，又不会让轮眉显得突兀。货厢的栏板没有做完全等厚的板材处理，栏板上沿做了1mm的外翻卷边，这个细节在实车上是为了避免板材割手，放到Q版模型里，能让木质纹理的货厢在渲染时多出一层高光转折，不会让整个货厢侧面显得死板单调。车门处的凹陷把手没有做深挖的结构，仅用0.5mm的浅浮雕表现，因为如果把手做深凹结构，打印时凹面会残留支撑痕迹，浅浮雕既能传递车门的功能分区信息，又能保证外表面的光滑度，后续做漆面喷涂时不会出现积漆死角。前挡风玻璃的倾斜角度比实车加大了8度，这个调整是为了适配卡通造型的视觉重心，更倾斜的挡风能让车头显得更圆润可爱，同时玻璃与舱顶的衔接处做了1.5mm的黑色压边条，这个压边条既能遮盖玻璃与车身装配时的公差缝隙，又能在视觉上把玻璃区域和白色车身做明确分割，避免小比例模型上玻璃与车身糊成一片。保险杠处的黑色装饰块没有做独立分件，直接和车头主体做一体化建模，因为小尺寸模型的独立小零件极易在装配时断裂丢失，一体化打印后再做分色处理，既能保留前脸的层次，又能提升成品的结构强度。轮胎的胎面没有做复杂的花纹雕刻，仅用三道浅凹槽表现胎纹，过细的胎纹在小比例打印时根本无法清晰成型，反而会让胎面显得毛糙，浅凹槽既能传递轮胎的功能属性，又能保证胎面的光滑度，渲染时也能形成自然的明暗层次。
