人手结构注塑成型模具设计方案

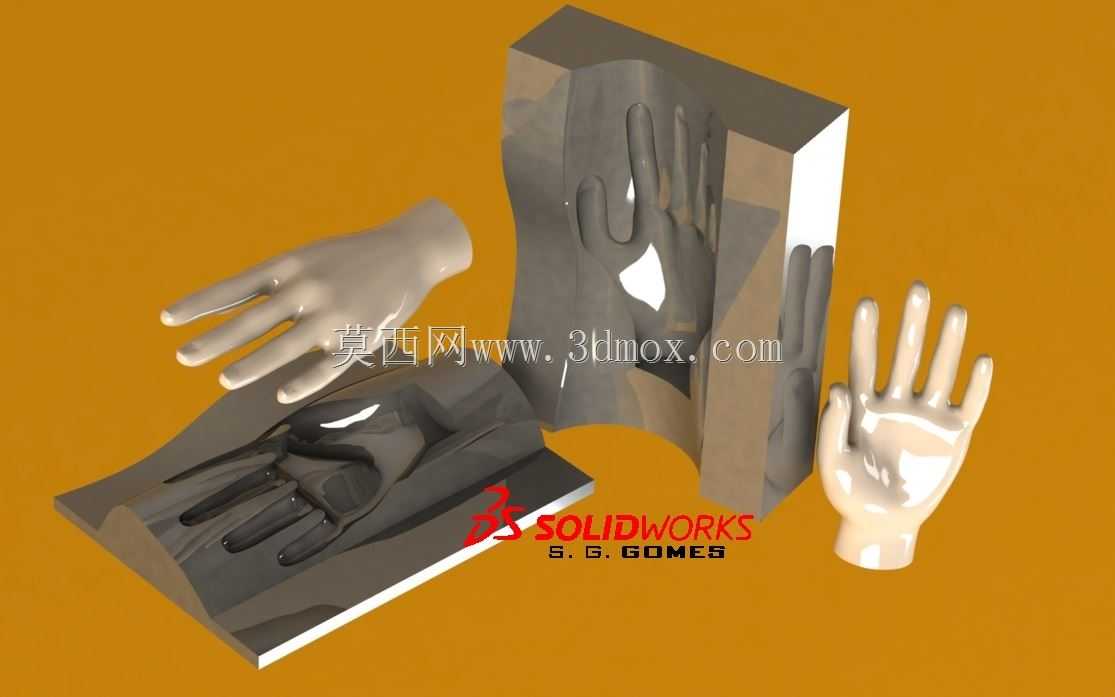

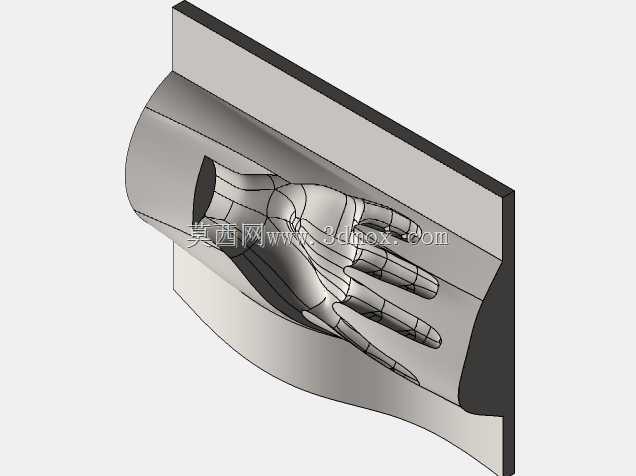

这套人手结构的注塑成型模具，主要面向仿真手模、医疗康复辅具、文创手办类产品的批量注塑生产场景，在实际生产环节中，可直接适配常规卧式注塑机的安装接口，模架采用标准龙记模架规格，安装孔位、定位圈尺寸、浇口套匹配度均符合行业通用注塑机的装夹要求，不需要额外做转接工装就能上机生产。从设计思路来看，整套模具采用上下模对开的分型结构，分型面完全贴合人手外形的自然轮廓走势，特意避开了手指指缝、掌心纹路这些容易出现粘模、披锋的位置，将分型线设置在人手模型的侧方轮廓边缘，后续产品出模后只需要简单修整边缘就能得到光滑的外观面，不需要做大量的后处理打磨工作。模具的型腔部分完全复刻人手的自然曲面形态，从手指的指节弧度、掌心的自然凹陷到手背的骨骼起伏都做了精准的曲面过渡，没有出现曲面断层、曲率突变的问题，注塑填充时熔料可以顺着曲面均匀流到型腔的各个位置，不会在指尖这类远端位置出现缺胶、缩痕的缺陷。在功能特性上，这套模具自带的脱模结构采用顶针加推板结合的方式，针对人手模型的手腕平面位置设置均匀分布的顶针，同时在型腔边缘设置整圈推板，开模时可以均匀施力将成型后的手模从型腔中推出，不会因为局部顶出力过大导致产品变形、顶白，尤其是手指这类薄壁细长结构，不会因为顶出受力不均出现断裂的问题。冷却水路的排布完全贴合型腔的曲面走向，在手掌、手指对应的模仁位置都设置了随形水路，注塑过程中可以实现均匀冷却，将成型周期控制在合理范围内，同时避免因为冷却不均导致的产品翘曲变形，保证成型后的人手模型外形尺寸稳定，尺寸公差可以控制在±0.1mm以内，满足后续装配或者表面处理的精度要求。从实际应用的角度来说，这套模具生产出的人手塑件，既可以用于橱窗展示用的仿真手模道具，也可以作为康复训练用的手部模型教具，还能作为文创类手办的基础主体结构，适配ABS、PP、软胶等多种常用注塑原料，只需要根据原料特性微调注塑工艺参数就能稳定生产。在安装边界上，整套模具的闭合厚度、开模行程都适配160吨到200吨级的常规卧式注塑机，模具的总重量在常规注塑机的承重范围内，吊装、装夹都不需要额外适配特殊设备，车间常规的吊模、装模工具就能完成上机前的准备工作。模仁部分采用预硬钢材质，表面做了抛光处理，型腔表面粗糙度可以达到镜面级别，生产透明原料或者高光面的手模产品时，不需要额外做表面晒纹或者抛光处理就能直接得到光滑的外观效果，长期批量生产的耐磨性能也能满足要求，正常维护下可以实现数十万模次的稳定生产，不会因为模仁磨损导致产品外形出现偏差。
