人手结构注塑成型模具三维设计

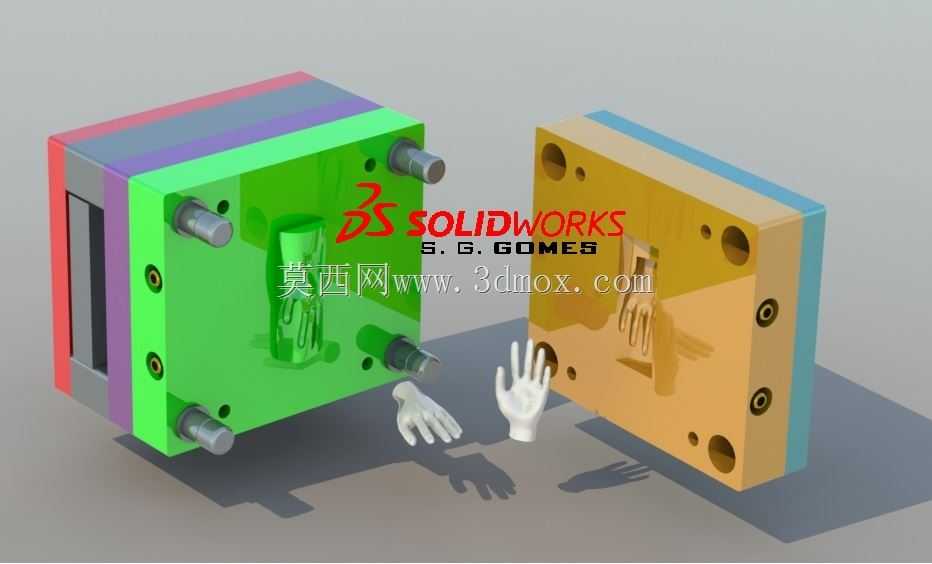

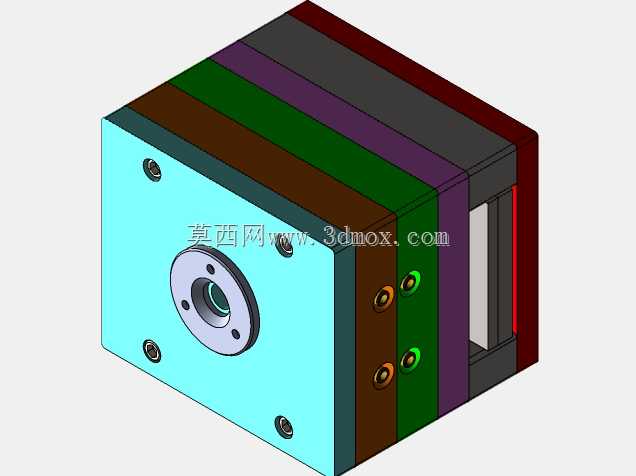

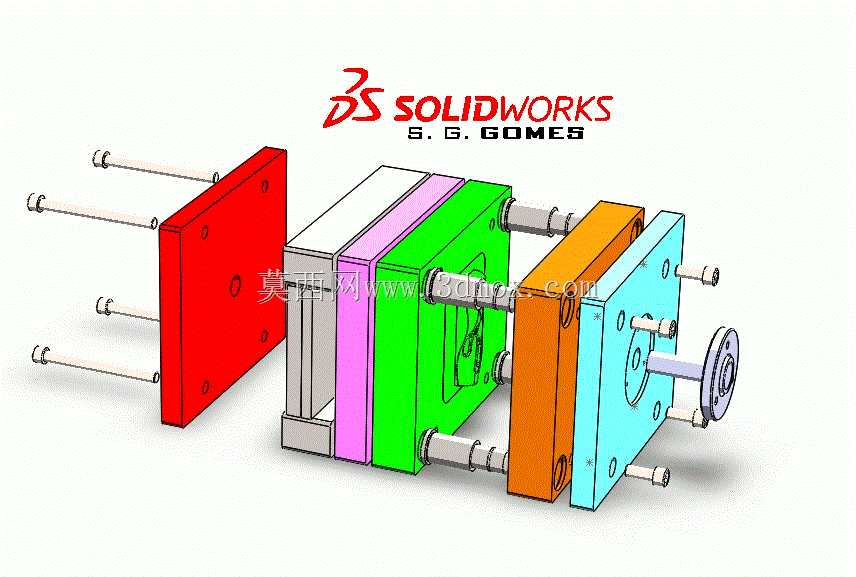

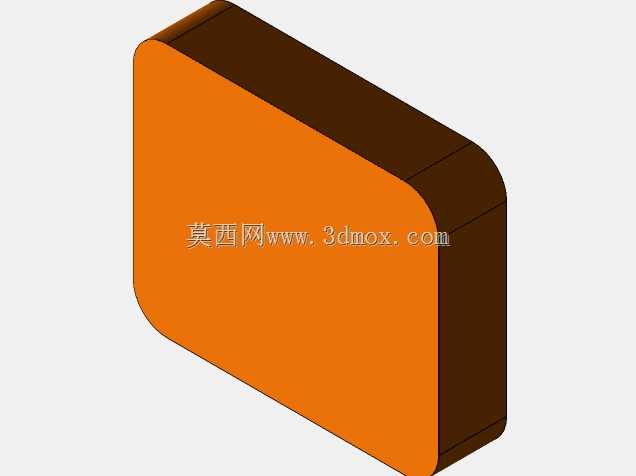

　　这套注塑模具针对仿真人手结构塑件开发，主要应用于医用教学示教道具、文创手办配件、人体工学教具的批量注塑生产场景，适配常规卧式注塑机安装使用。从结构布局来看，采用标准两板模衍生的多板分层结构，不同颜色的模板对应不同功能模块：红色侧为动模侧的顶出安装基座，预留了顶杆的安装定位孔位，对应四根顶杆的排布完全匹配人手塑件的非外观面受力点，避免顶出过程中在塑件表面留下顶白、顶穿缺陷；中间叠层的粉、绿、橙三色模板分别对应流道推板、型腔固定板、型芯固定板，分型面开设在人手轮廓的最大投影边界处，确保开模后塑件能可靠留于动模侧，不会粘定模导致取件失败。浅蓝色的定模侧模板集成了浇口套定位结构，中心的法兰式接口直接匹配注塑机炮嘴的对中尺寸，

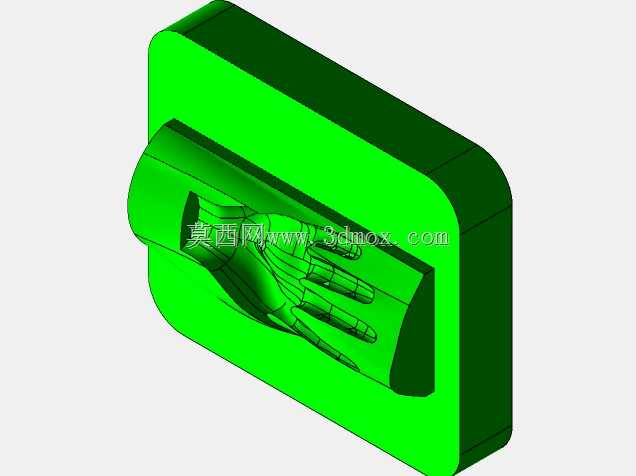

　　周边的导柱导套孔位做了同轴度公差约束，合模时能保证型腔与型芯的对位精度控制在0.02mm以内，避免人手塑件出现飞边、错台缺陷。设计过程中针对人手塑件的曲面复杂特性，型腔与型芯的分型面做了随形避空处理，手指缝隙等窄小结构处做了排气槽的预留，槽深控制在0.015mm，既可以排出型腔内的裹挟空气避免塑件出现烧焦、缺胶问题，又不会让熔融塑料溢入槽内形成飞边。冷却水路采用随形排布方式，在对应人手手掌、手指的厚胶区域加密水路间距，水路距离型腔壁的距离保持在15-20mm区间，保证整个塑件冷却速率均匀，避免因收缩不均导致的手指变形、手掌翘曲问题。安装边界上，模架的长宽尺寸适配200吨级以内卧式注塑机的拉杆间距，顶出孔位置匹配注塑机的顶杆排布，

　　无需额外改装即可直接上机装夹；模具的总开模行程预留了足够的取件空间，开模后塑件与流道凝料的掉落空间充足，适配自动化机械手取件的作业需求，可接入自动化注塑生产线实现连续批量生产。浇注系统采用侧浇口进料，浇口位置选在人手塑件的手腕端面非外观区域，浇口切除后不会在塑件可见面留下痕迹，流道截面采用圆形设计，减少熔融塑料的流动阻力，保证PP、软PVC等常用柔性塑料能快速充满整个型腔，避免手指等细长结构出现充模不足的问题。
