工业级半封闭粉末涂层喷涂作业腔体

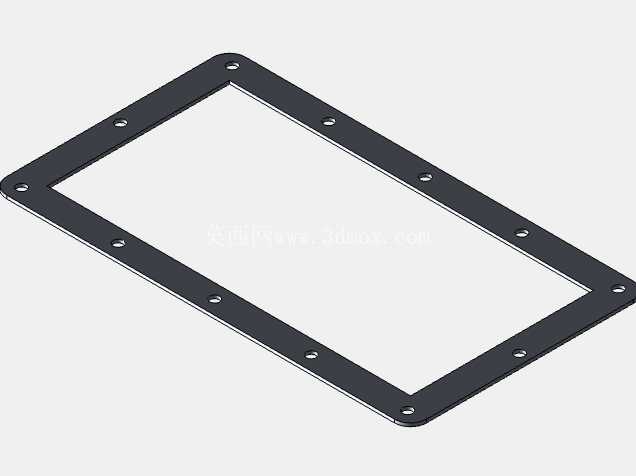

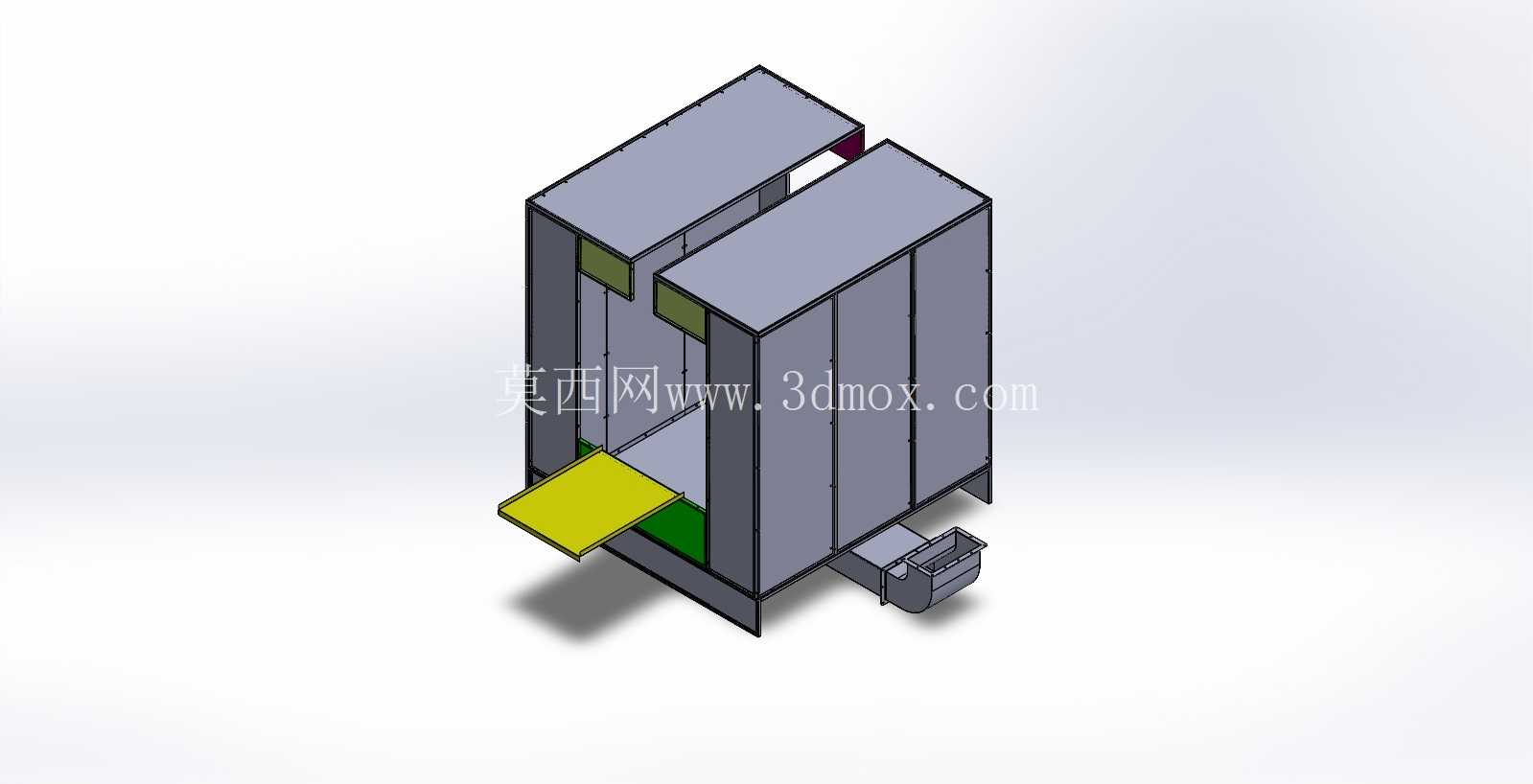

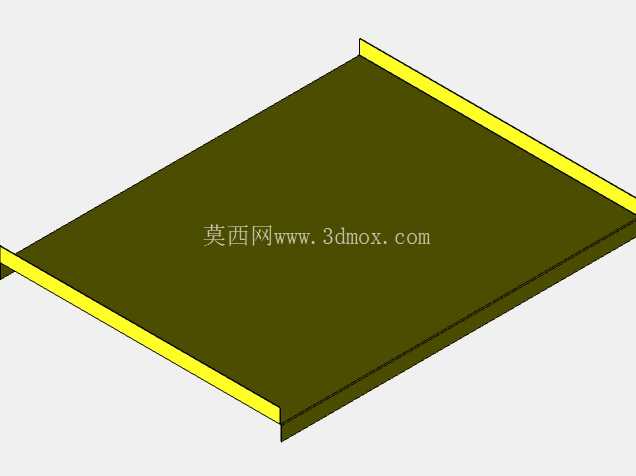

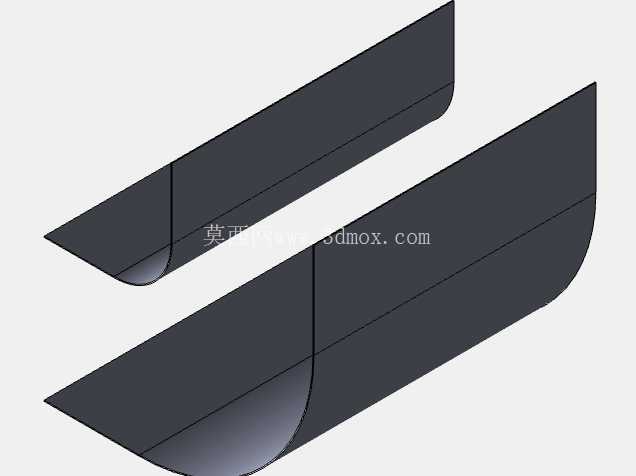

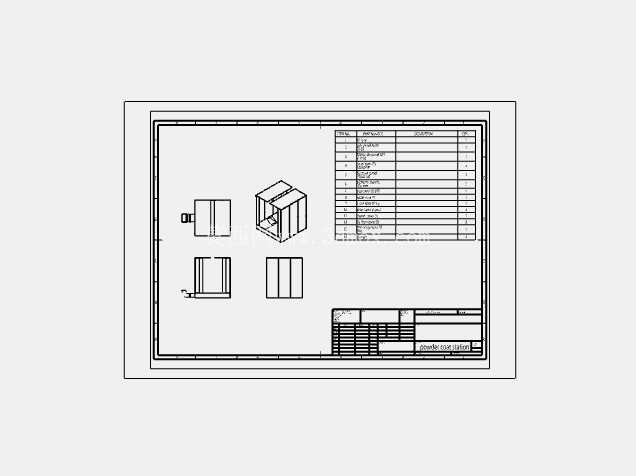

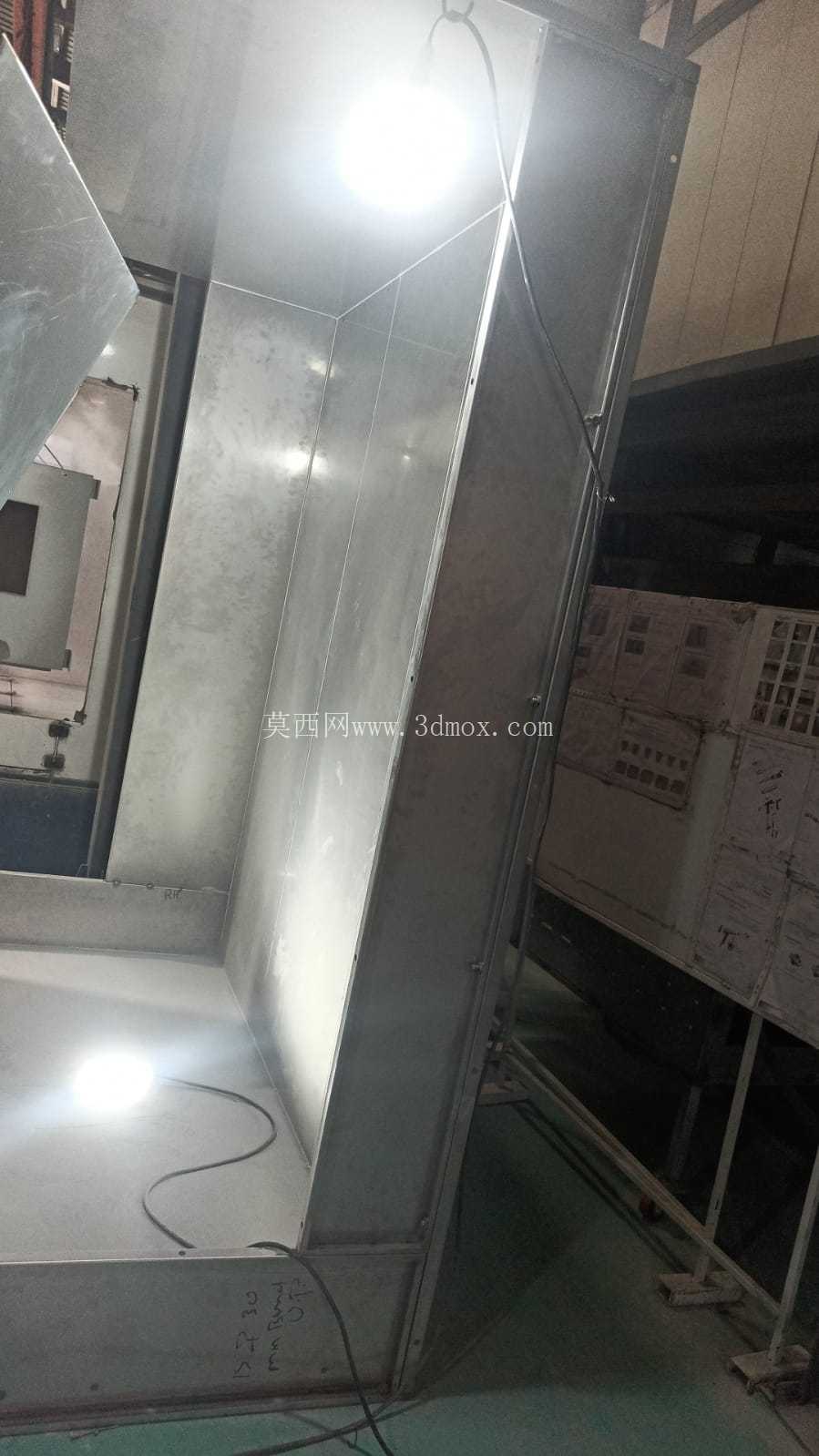

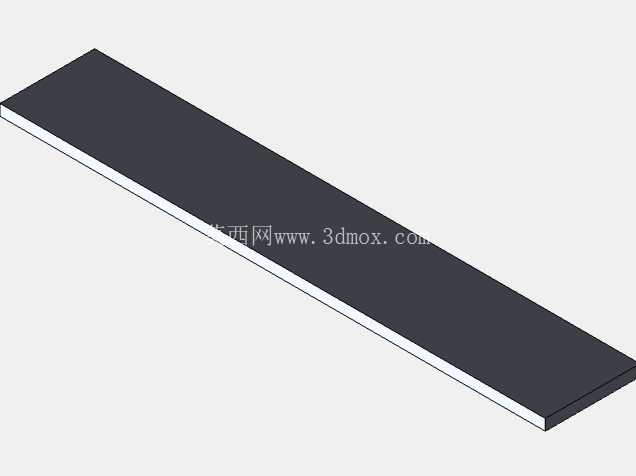

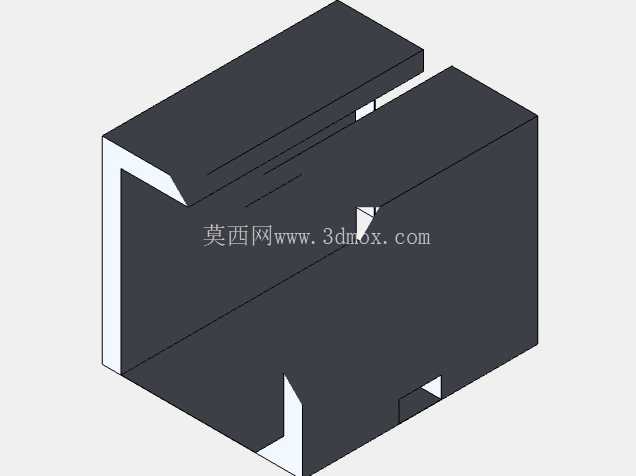

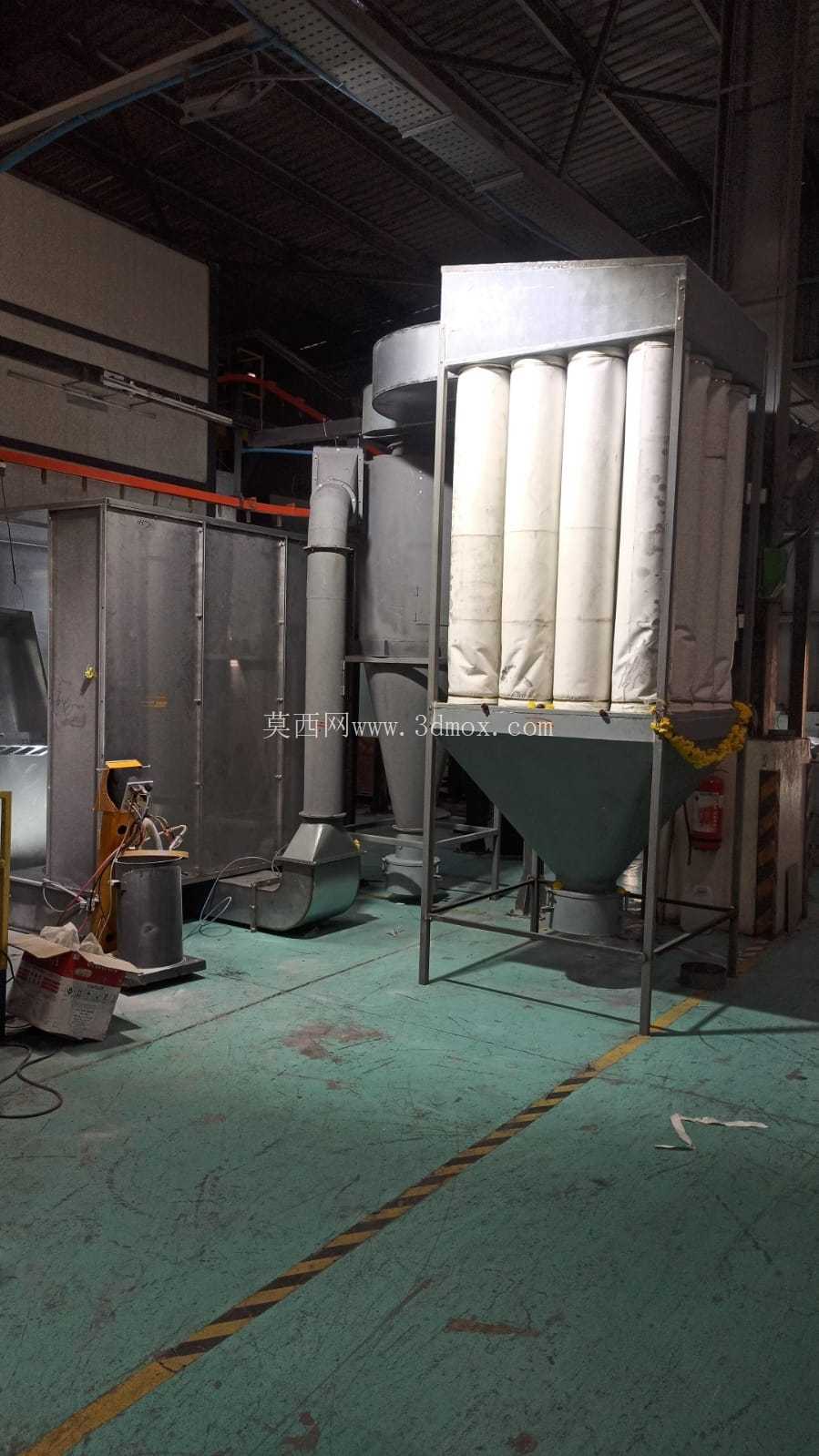

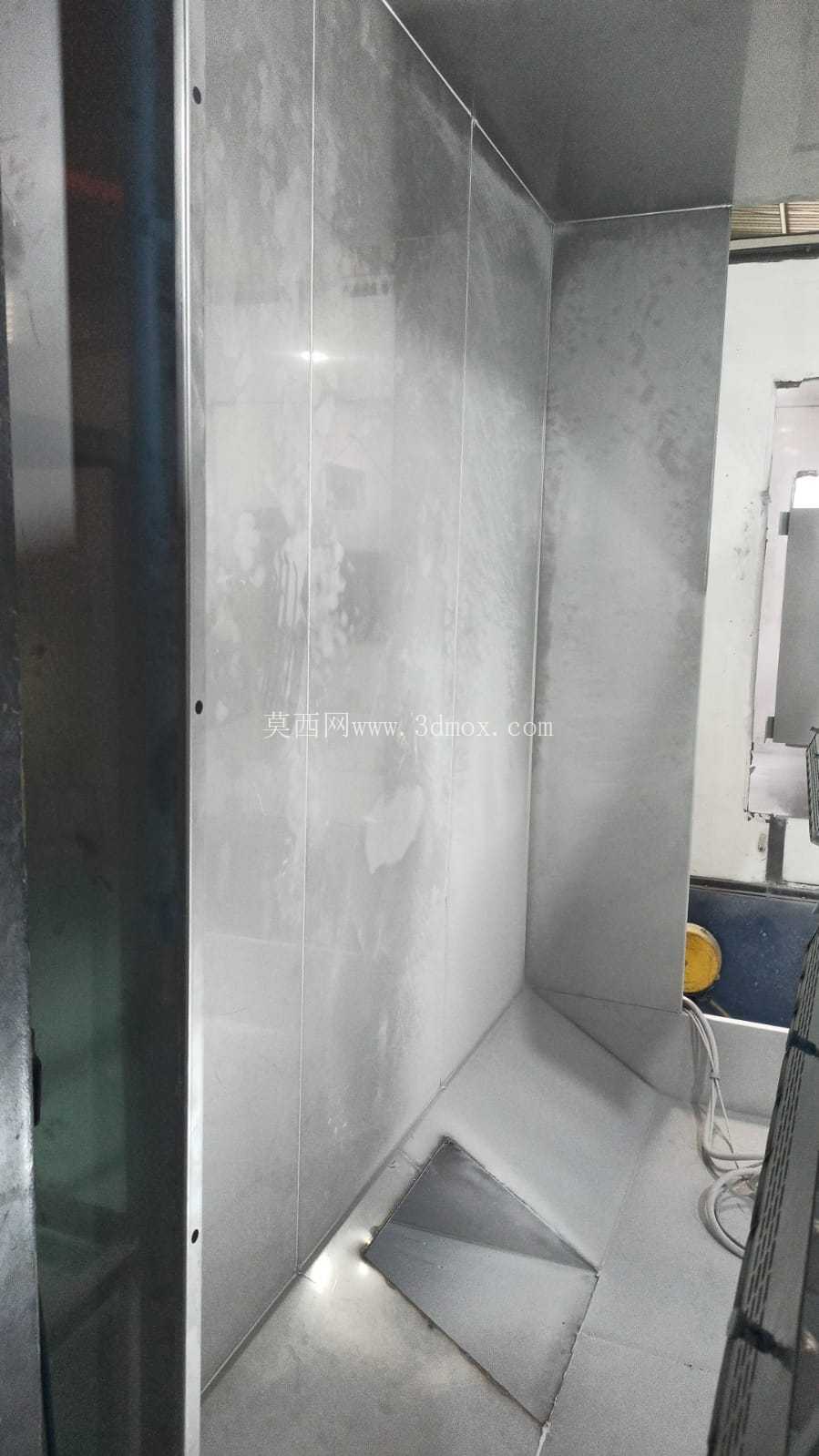

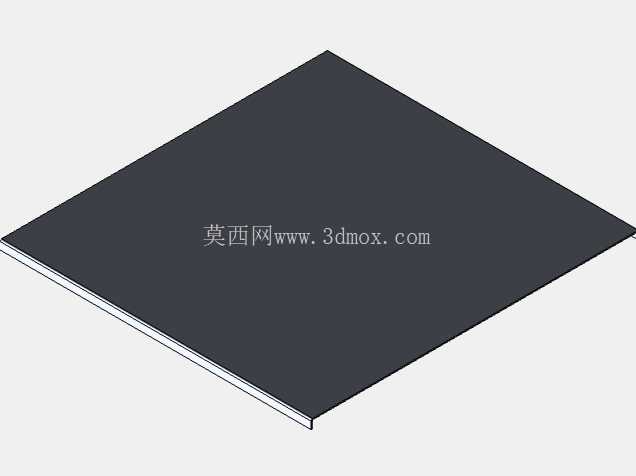

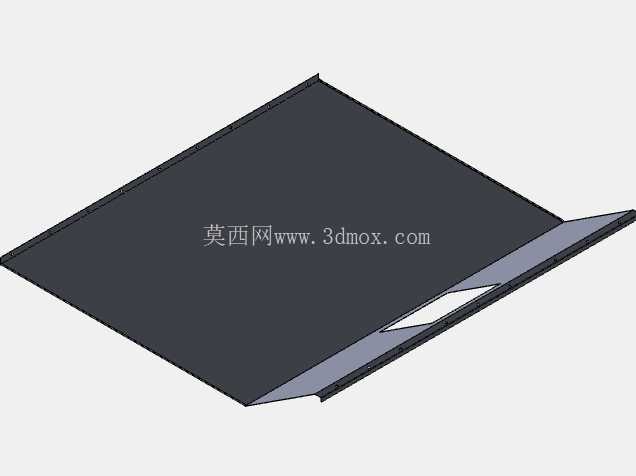

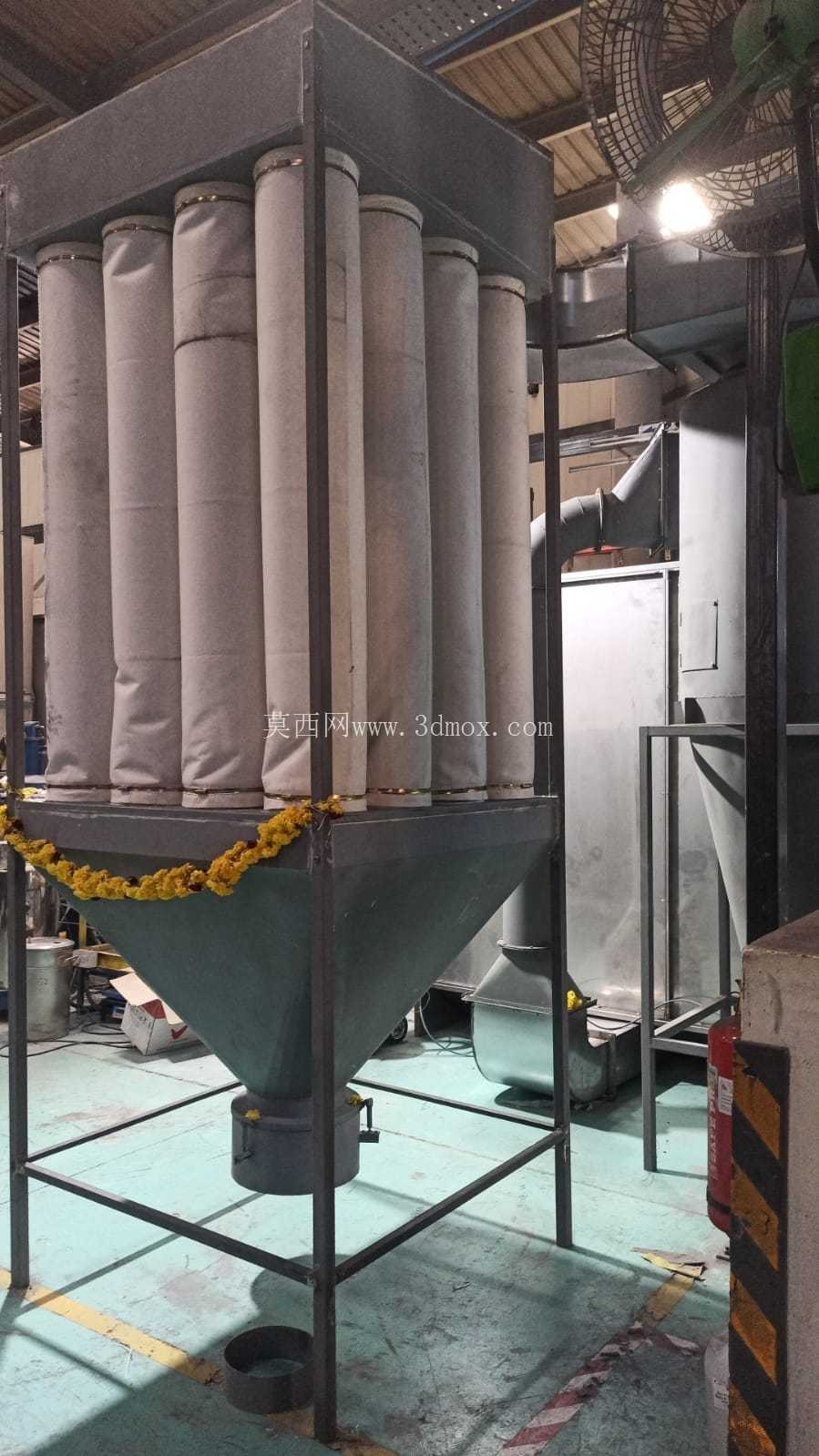

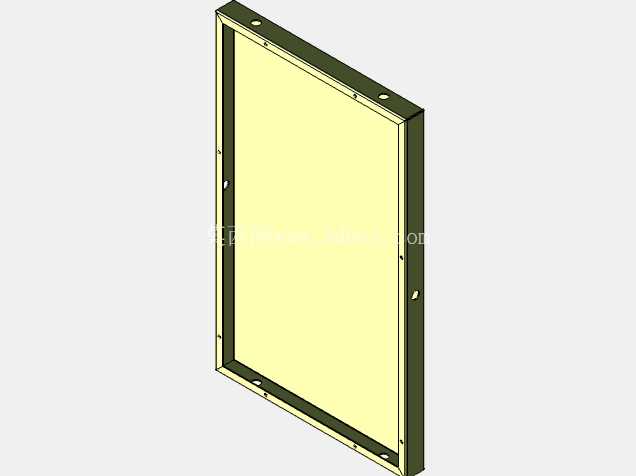

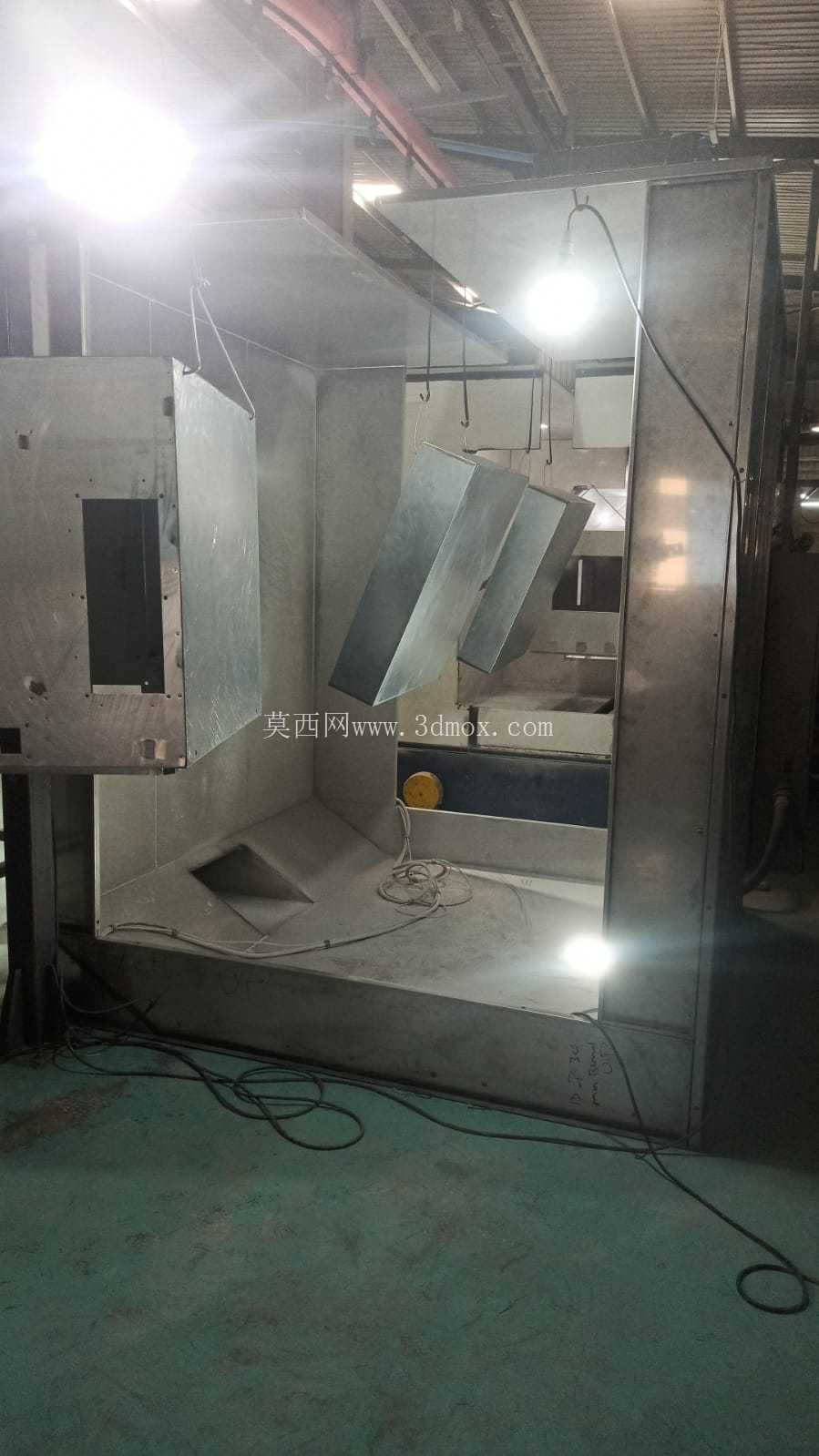

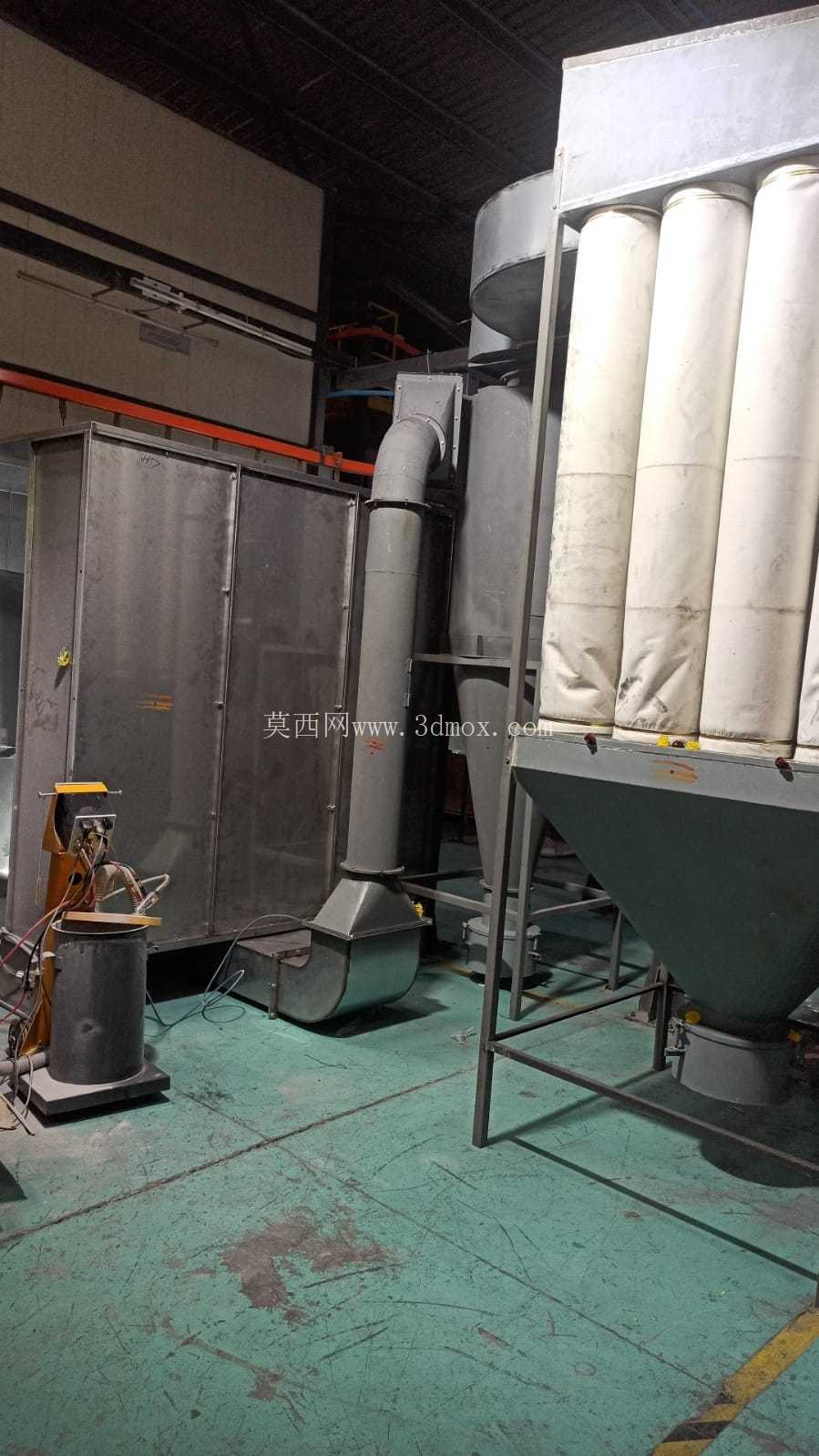

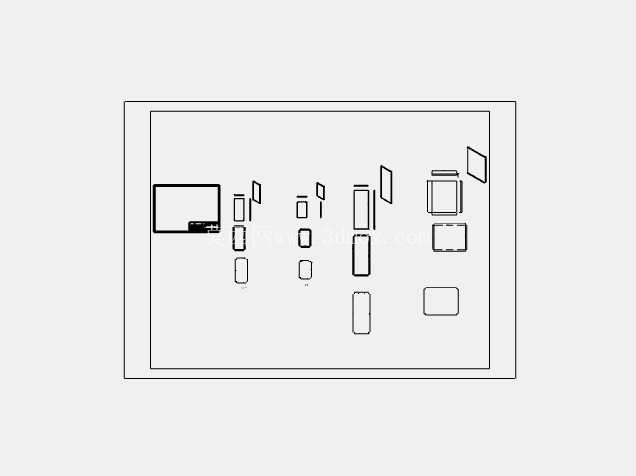

这套半封闭喷涂作业腔体，主要面向工业场景下大尺寸面板、盒类结构件的粉末涂层加工工序，适配汽车冲压零部件、通用五金构件的表面涂装环节，可在常规机加工车间内独立布设，无需额外搭建全封闭喷涂房的复杂土建结构。从结构设计逻辑来看，整体采用立式双立柱围合的半开放布局，作业开口正对工件输送方向，底部配置可抽拉的工件承载托板，托板伸出段可衔接车间现有输送辊道或上下料工位，操作人员无需进入腔体内部即可完成工件的上料、定位与取件动作，大幅降低上下料过程中的粉末外溢风险。腔体主体围板采用SS304 2B不锈钢板材折弯拼接，所有拼接缝做满焊打磨处理，内壁光滑无积粉死角，日常清理时仅需用压缩空气吹扫即可完成内壁浮粉清理，避免不同颜色粉末交叉污染。腔体下部侧边集成粉末回收单元的安装位，预留的安装接口可直接匹配市面上主流的旋风回收或滤芯回收装置，作业过程中未附着在工件表面的粉末可通过腔体底部的回风通道进入回收系统，粉末回收率可满足常规工业涂装的环保要求，减少粉末耗材的无谓损耗。从安装边界来看，整体设备的占地尺寸适配常规车间3.5米层高的厂房布设要求，设备底部预留100mm的调平地脚安装空间，无需预埋地脚螺栓，仅需做基础地面硬化即可完成布设，设备侧边预留600mm的维护通道空间，可满足日常滤芯更换、设备检修的操作空间需求。腔体顶部预留排风管道接口，可直接对接车间现有废气处理排风系统，无需额外增设顶部排风支架。在功能设计上，腔体内部两侧预留喷枪安装导轨位，可根据工件尺寸调整喷枪的布设高度与角度，适配不同规格尺寸的面板、盒类工件的喷涂作业，当处理大尺寸平面工件时，可将喷枪调整为垂直往复布设模式，当处理盒类异形工件时，可调整喷枪角度覆盖工件侧面与内腔位置，无需额外改造腔体结构。工件承载托板采用耐磨不锈钢材质，托板底部配置滑动导轨，承重可满足单批次50kg以内工件的喷涂作业需求，托板与腔体开口处设置软质密封毛刷，在托板进出作业位时可阻挡粉末从开口缝隙外溢，同时不会刮伤工件表面。这套结构的设计初衷，是解决中小批量工业构件粉末喷涂时，全封闭喷涂房投入成本高、布设周期长、小批量生产换色清理麻烦的痛点，半封闭的结构既可以保证喷涂作业区域的粉末 containment 效果，又能兼顾小批量多品种生产时的换产灵活性，对于汽车冲压零部件生产车间的配套表面处理工序、五金加工厂的小规模喷涂产线来说，这类结构可以快速嵌入现有生产流程，不需要对现有车间布局做大规模调整。从建模细节来看，所有围板的折弯圆角、拼接位置的焊缝预留、回收单元的安装配合公差、托板导轨的行程限位都做了1:1的还原，结构工程师在做产线规划时可以直接调用该模型进行产线排布模拟，核对设备与周边输送设备、上下料机构的干涉情况，也可以根据自身车间的工件尺寸需求，直接在该模型基础上调整腔体的内部净空尺寸、托板承重参数、回收接口的位置尺寸，大幅缩短涂装设备的设计周期。需要注意的是，该结构为喷涂作业的腔体主体部分，实际使用时需要配套粉末供给系统、喷枪往复机构、粉末回收系统、废气处理系统共同组成完整的喷涂产线，模型中预留的所有安装接口尺寸均匹配行业通用标准件规格，不需要额外做定制转接件即可完成配套设备的安装对接。
