客车氢燃料电池动力系统舱内集成结构

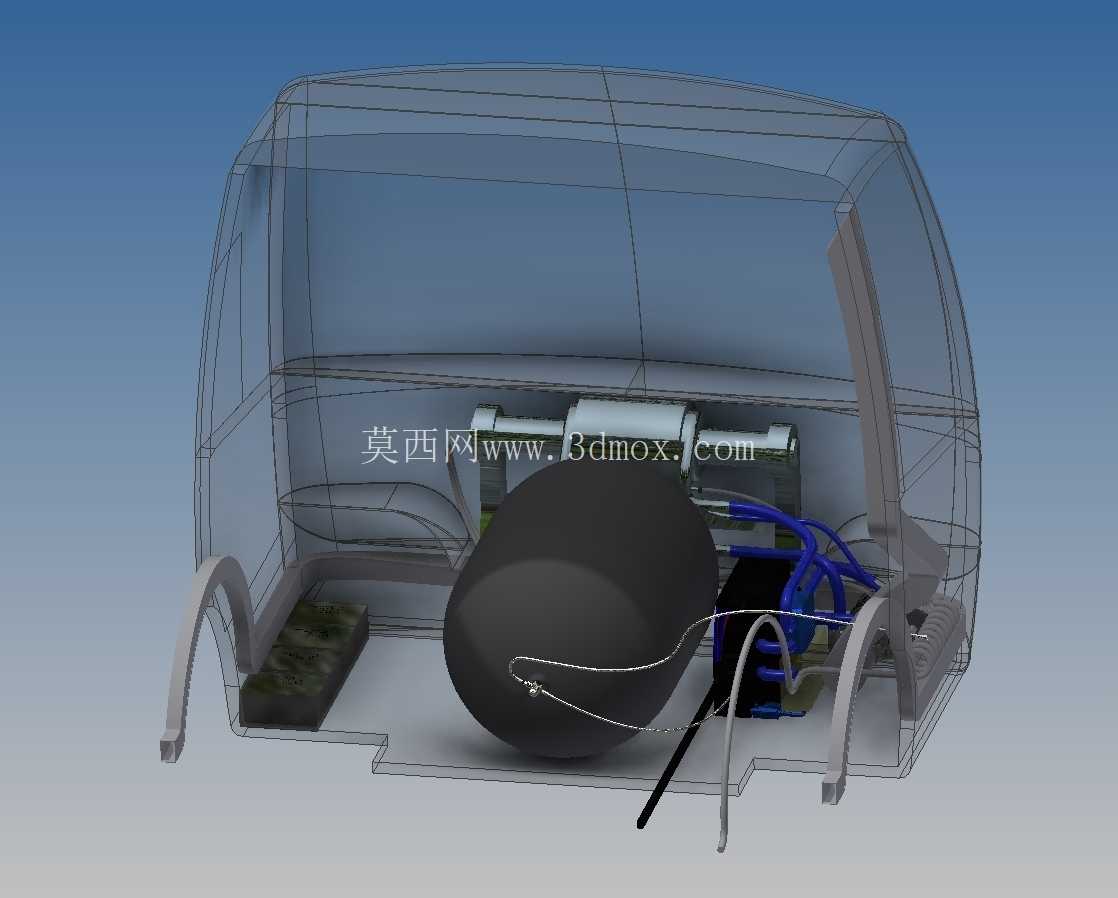

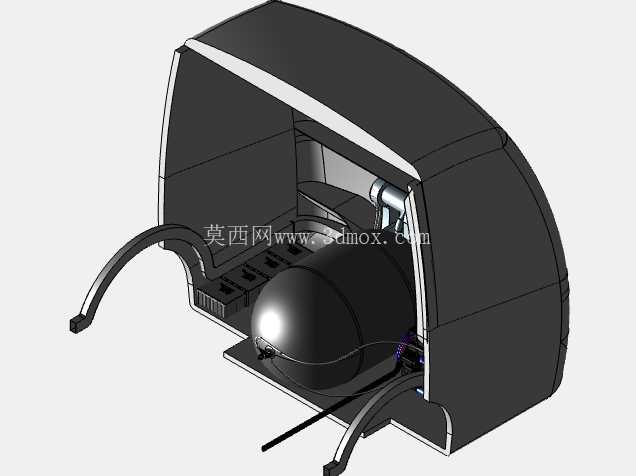

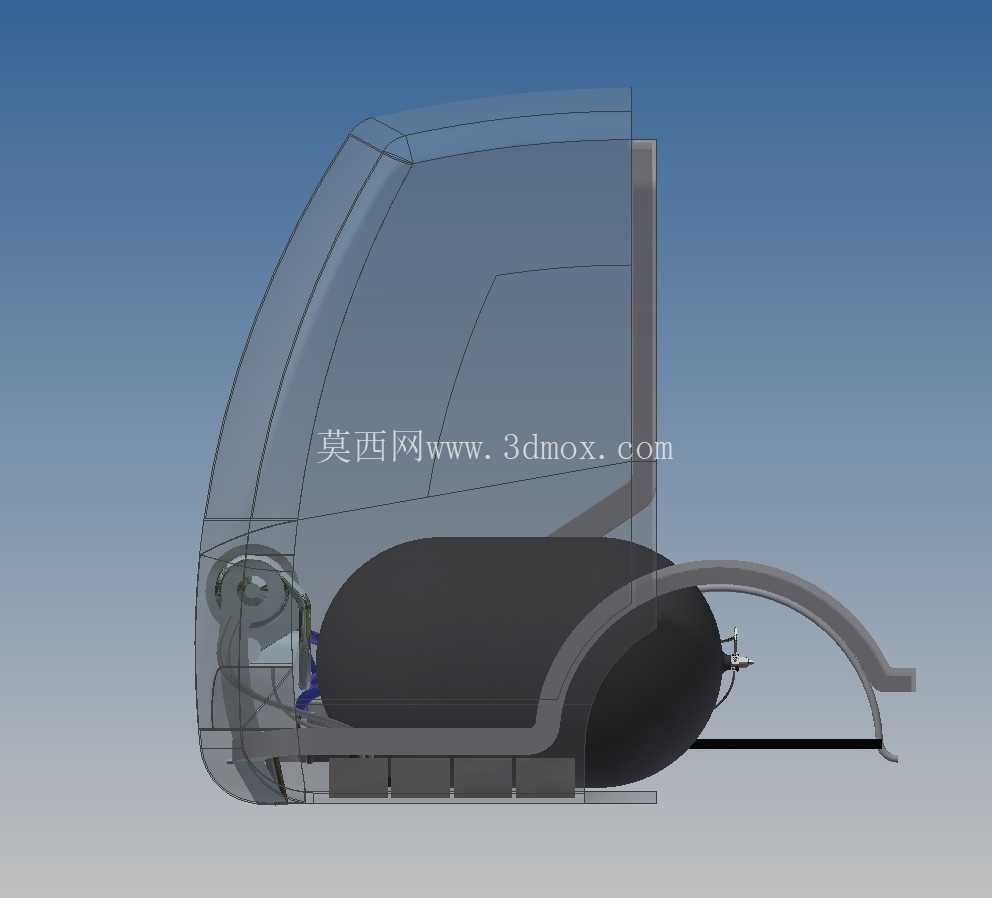

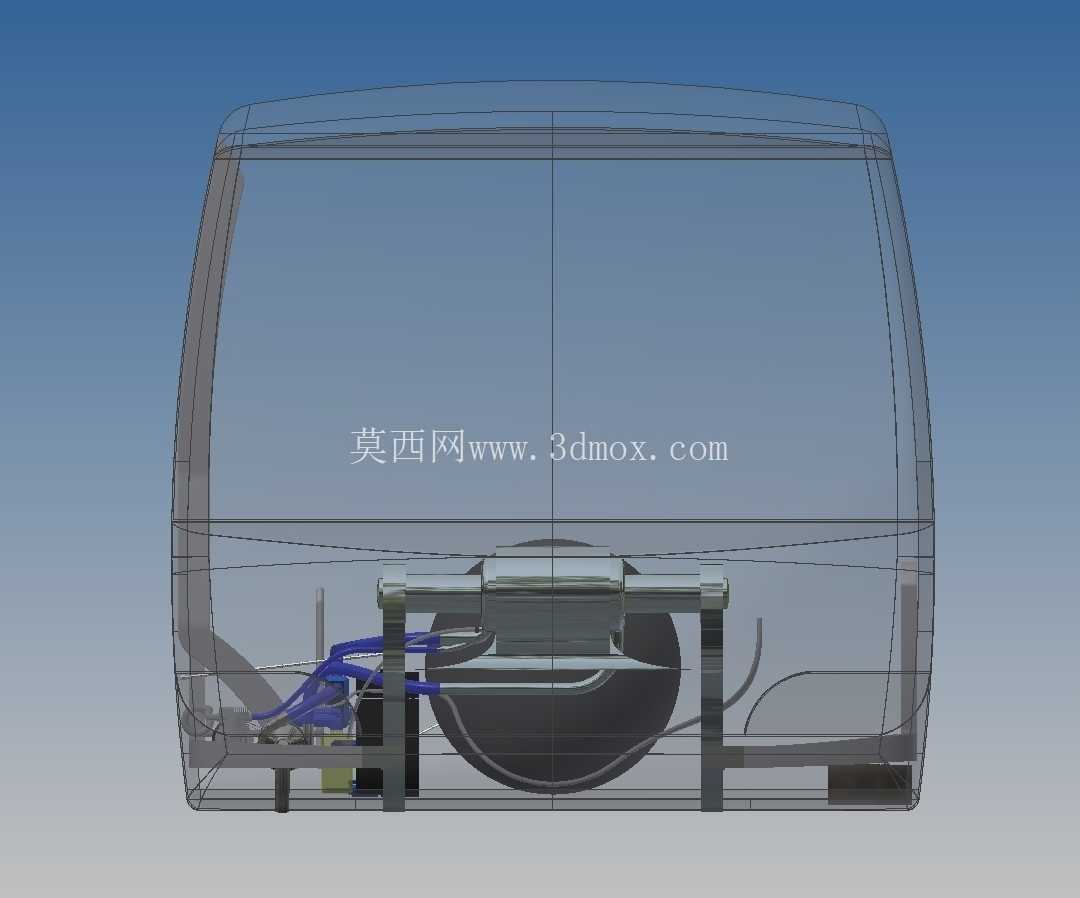

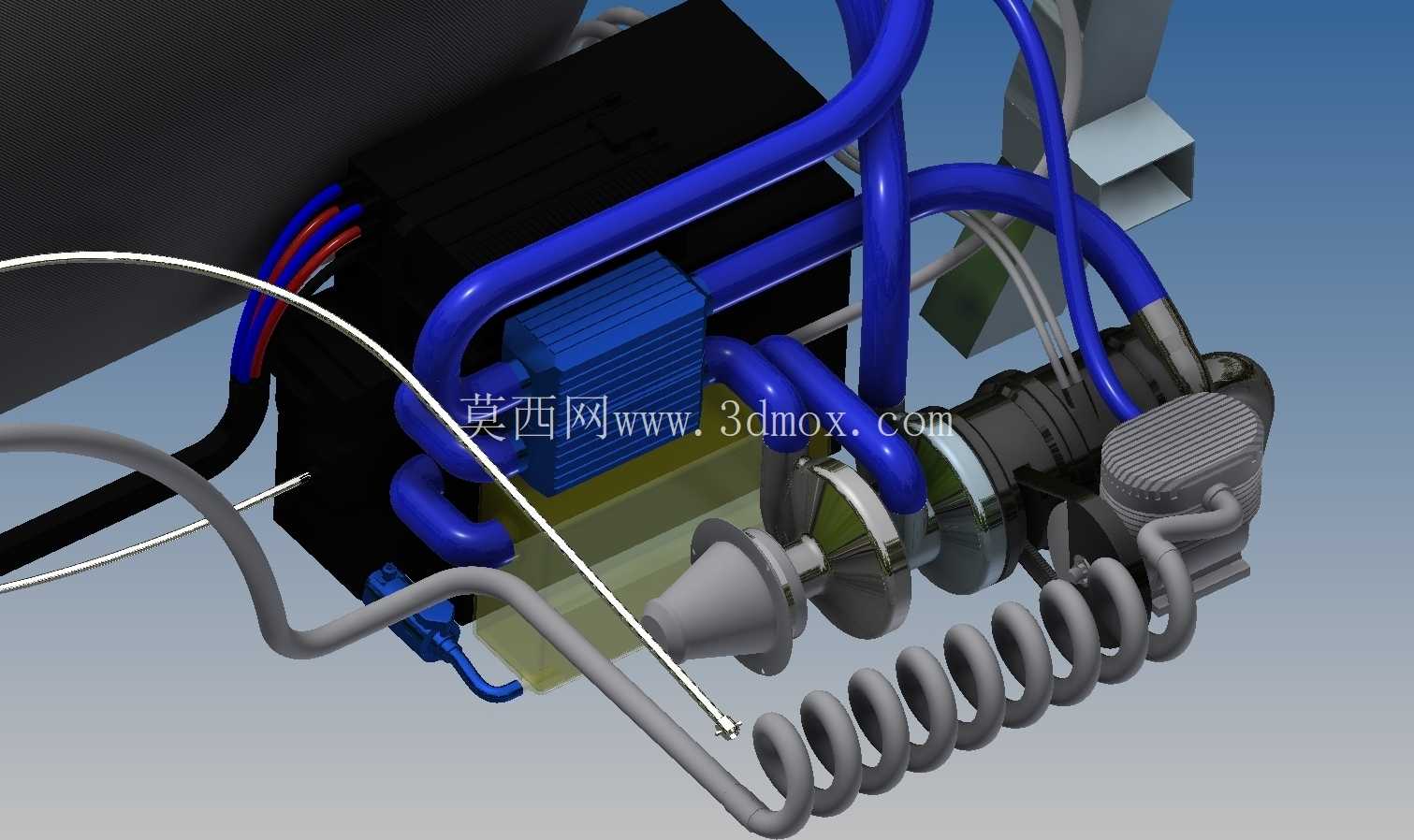

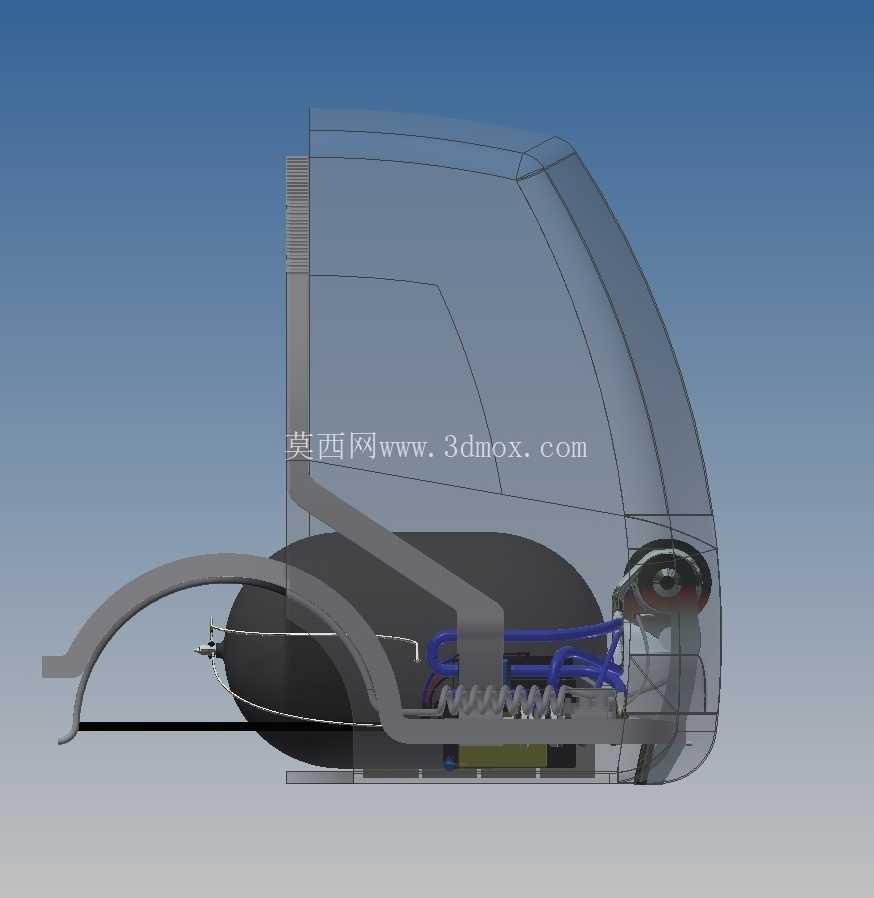

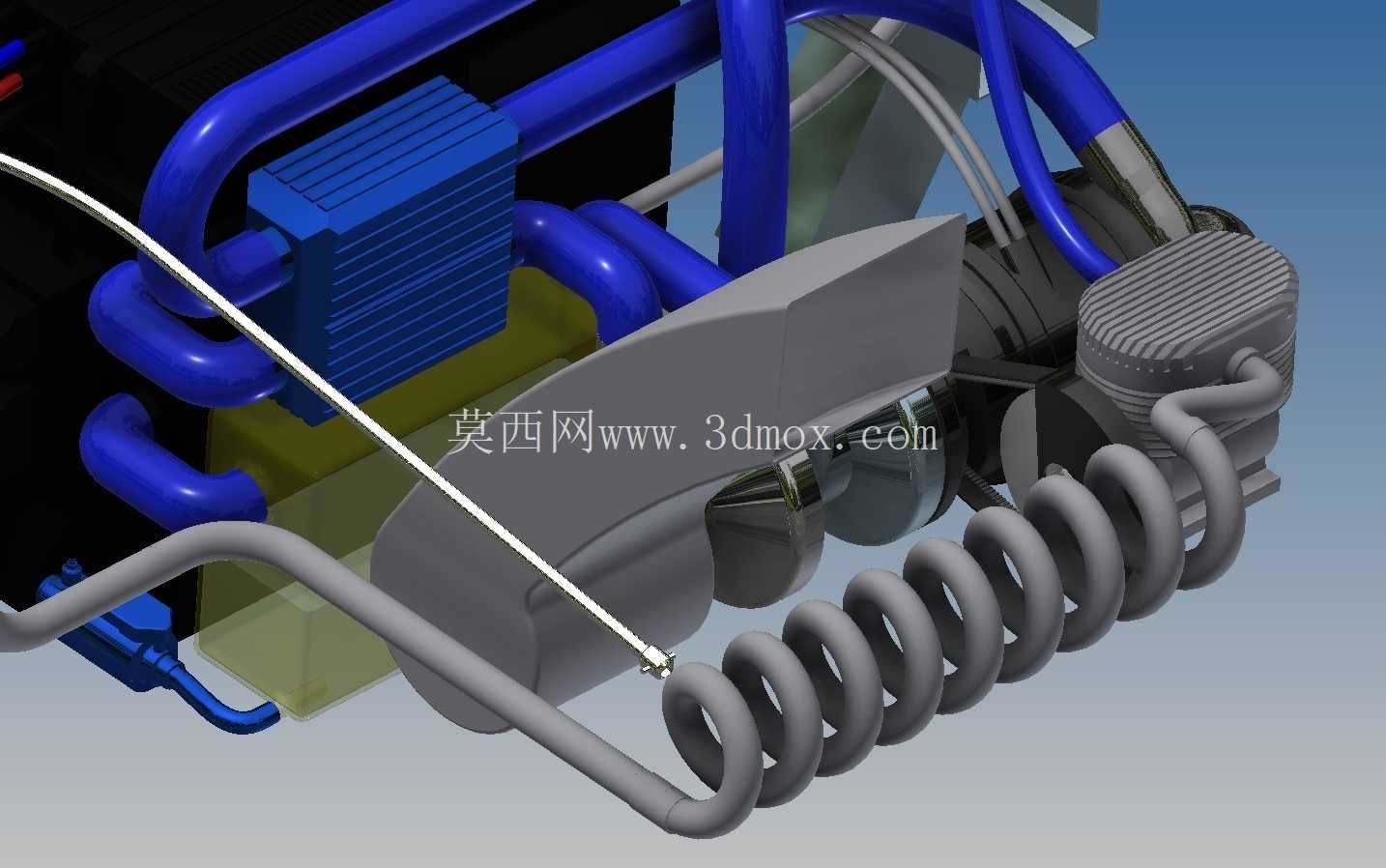

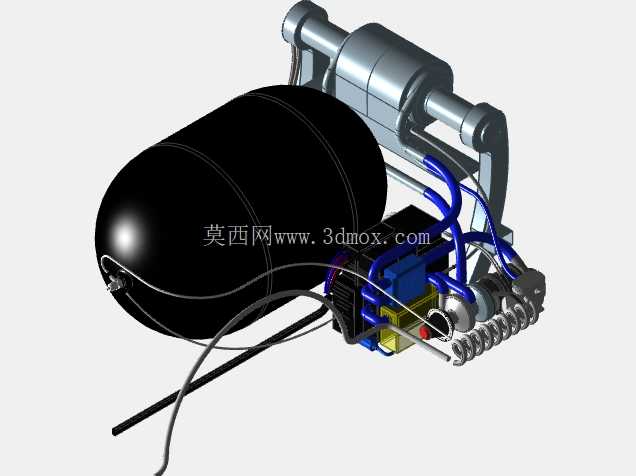

城市公共交通领域的零排放转型进程中，氢燃料电池客车的动力舱集成设计一直是影响整车空间利用率、运维便捷性与运行安全性的核心环节，这套三维结构完整还原了适配常规12米级城市低入口客车的氢燃料电池动力总成舱内布置方案，完全贴合现有客车车架的安装边界，不需要对原有车身骨架、悬架安装点做大规模改制，能够直接适配多数存量客车平台的动力舱升级需求。整套动力单元的核心发电模块选用航空级燃料电池堆的降功率适配版本，原航空版动力单元额定输出功率可达300千瓦，针对城市客车的频繁启停、低速大扭矩的运行工况，设计阶段将输出功率限定在150千瓦，既覆盖客车满载运行、空调全开、爬坡工况下的全部功率需求，又能让电堆长期运行在高效输出区间，降低氢耗水平与核心部件的衰减速率。供氢单元采用车载高压储氢罐作为储氢载体，罐体额定容积610升，额定工作压力设定为500bar，满压状态下可存储约19公斤高压氢气，能够支撑城市客车完成单日运营里程的续航需求，不需要在运营间隙补能；储氢罐的安装支架采用冲压成型的高强度钢构件，与客车车架的纵梁安装点完全匹配，支架上预留的缓冲胶垫安装位能够过滤路面传递的颠簸振动，避免罐体长期受交变应力出现疲劳损伤，罐体周边预留的安全间隙满足车载高压储氢系统的碰撞安全要求，与周边电气部件、高温部件的距离完全符合车载氢能系统的安全规范。空气供给单元在常规燃料电池系统的空气滤清器、进气歧管基础上，额外集成了活塞式空气压缩机，这一设计并非仅服务于燃料电池的阴极空气供给，而是将压缩机的输出气路做了分路设计：一路经过中冷、增湿后送入电堆阴极参与发电反应，另一路经过减压处理后接入客车的空气悬架系统与气压制动系统，替代传统燃油客车上的发动机驱动空压机，减少动力舱内的独立附属部件数量，进一步压缩动力单元的整体占用空间，同时降低附属部件的功耗占比，提升整套动力系统的综合效率。缓冲储能单元采用24V、120Ah的磷酸铁锂电池组作为功率缓冲装置，布置在电堆模块的侧方安装位，主要用于回收车辆制动过程中的回馈能量，在车辆急加速、起步等大功率需求场景下与燃料电池堆协同输出功率，避免电堆出现负载的剧烈波动，延长电堆的使用寿命；电池组的安装位预留了高压线束、冷却管路的走线空间，高低压线束完全分槽布置，避免电磁干扰影响整车电控系统的运行稳定性。整套结构的舱内布置充分考虑了日常运维的操作空间需求，储氢罐的截止阀、加注口位置预留了足够的操作间隙，电堆的检测接口、滤芯更换位置都朝向舱门侧，不需要拆解周边大部件就能完成常规保养操作；冷却系统的散热器、膨胀水箱布置在动力舱的迎风侧，利用车辆行驶过程中的迎面风完成散热，减少电子风扇的启动频次，降低辅助功耗。所有部件的安装支架都采用冲压成型工艺制作，安装孔位与现有客车的工装夹具完全匹配，不需要重新开发生产工装，能够直接沿用现有客车的冲压生产线完成支架构件的生产，降低整套动力系统的量产改造成本；部件之间的连接管路都预留了足够的形变余量，避免车辆运行过程中的车架扭动造成管路拉扯漏气、漏液的问题，高压管路的固定点间隔完全符合车载管路的安装规范，每处固定点都配备橡胶减震衬套，减少管路振动产生的异响与疲劳损伤。
