高压力平稳输出螺杆液压泵结构设计

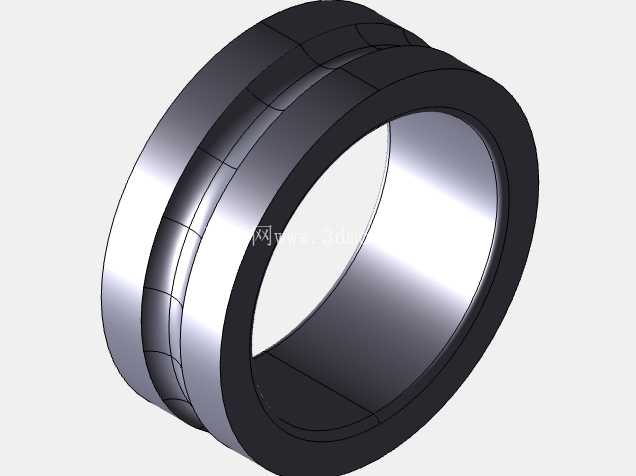

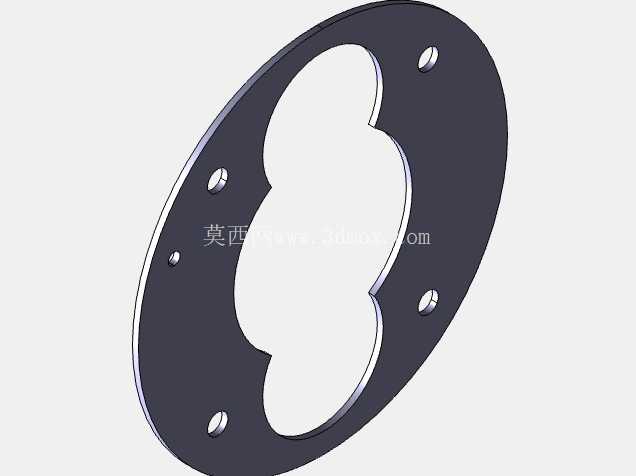

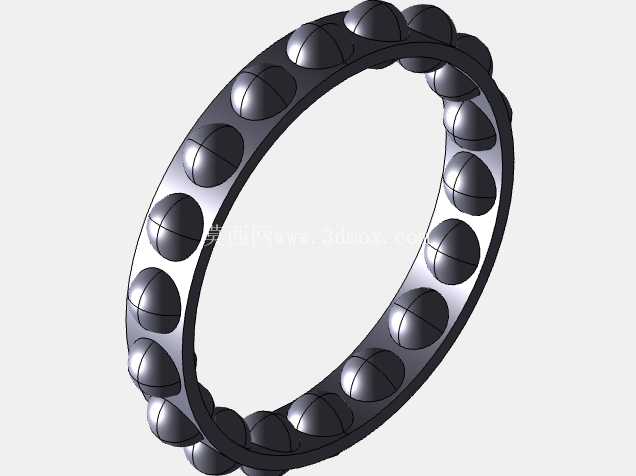

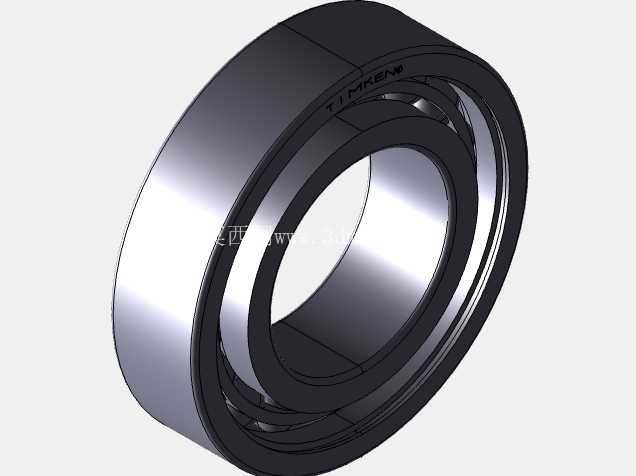

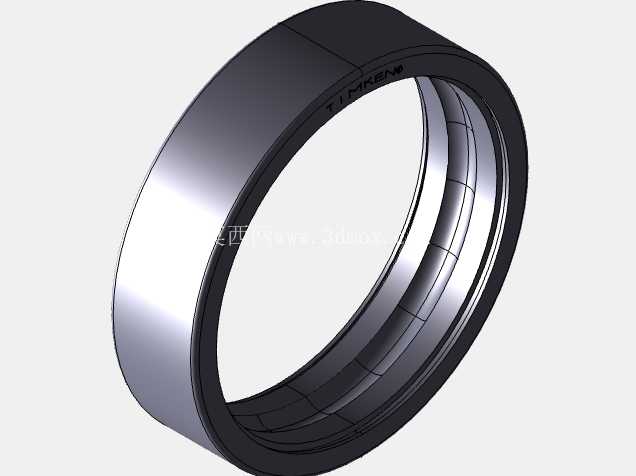

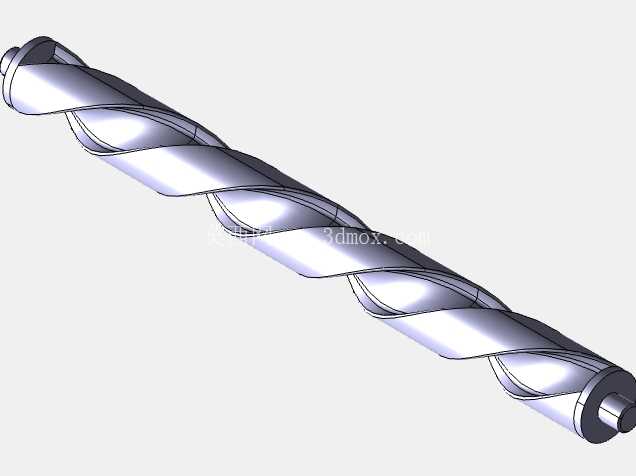

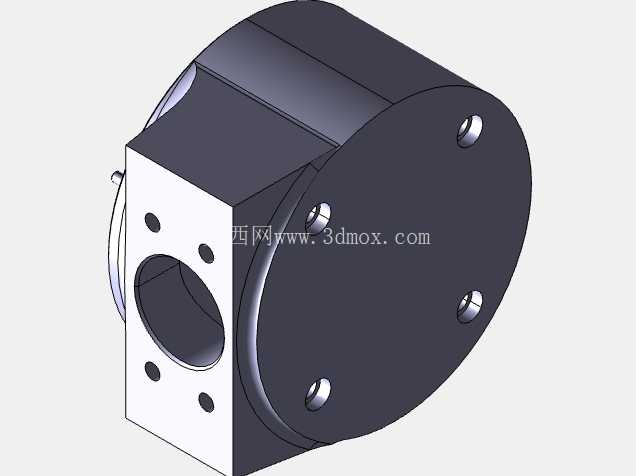

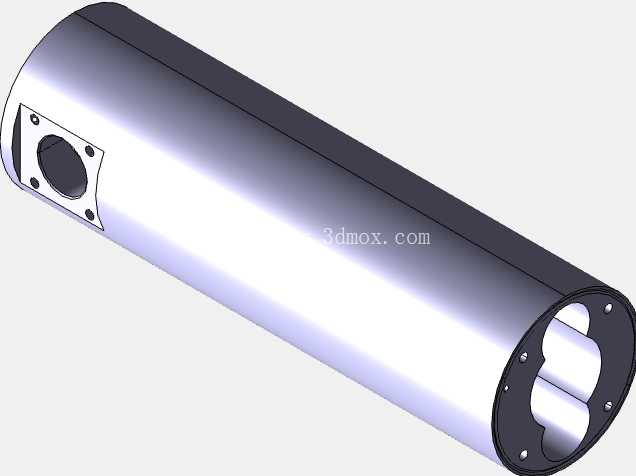

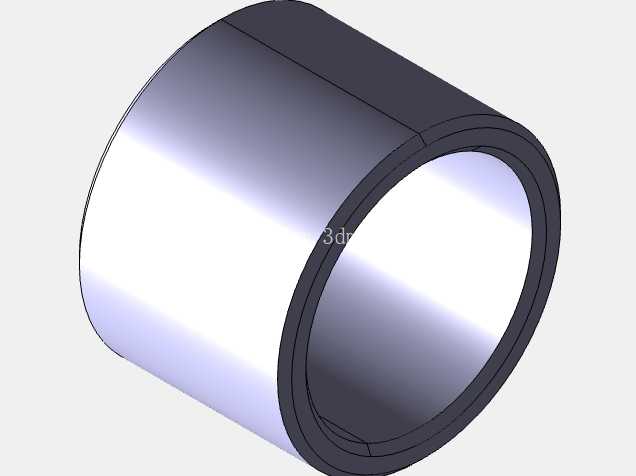

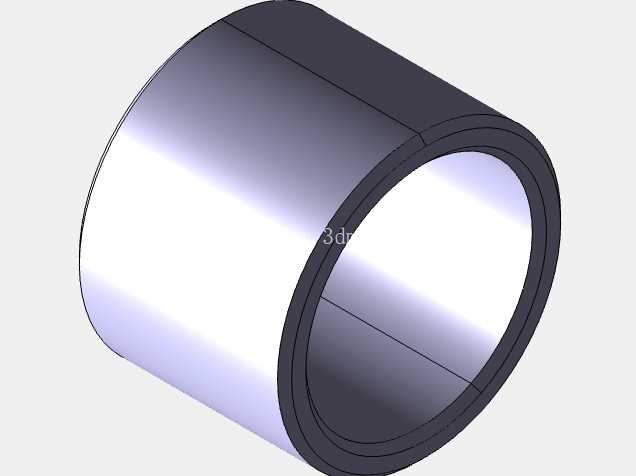

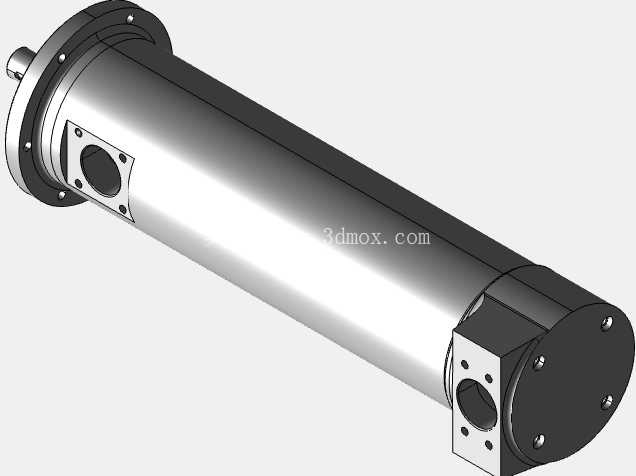

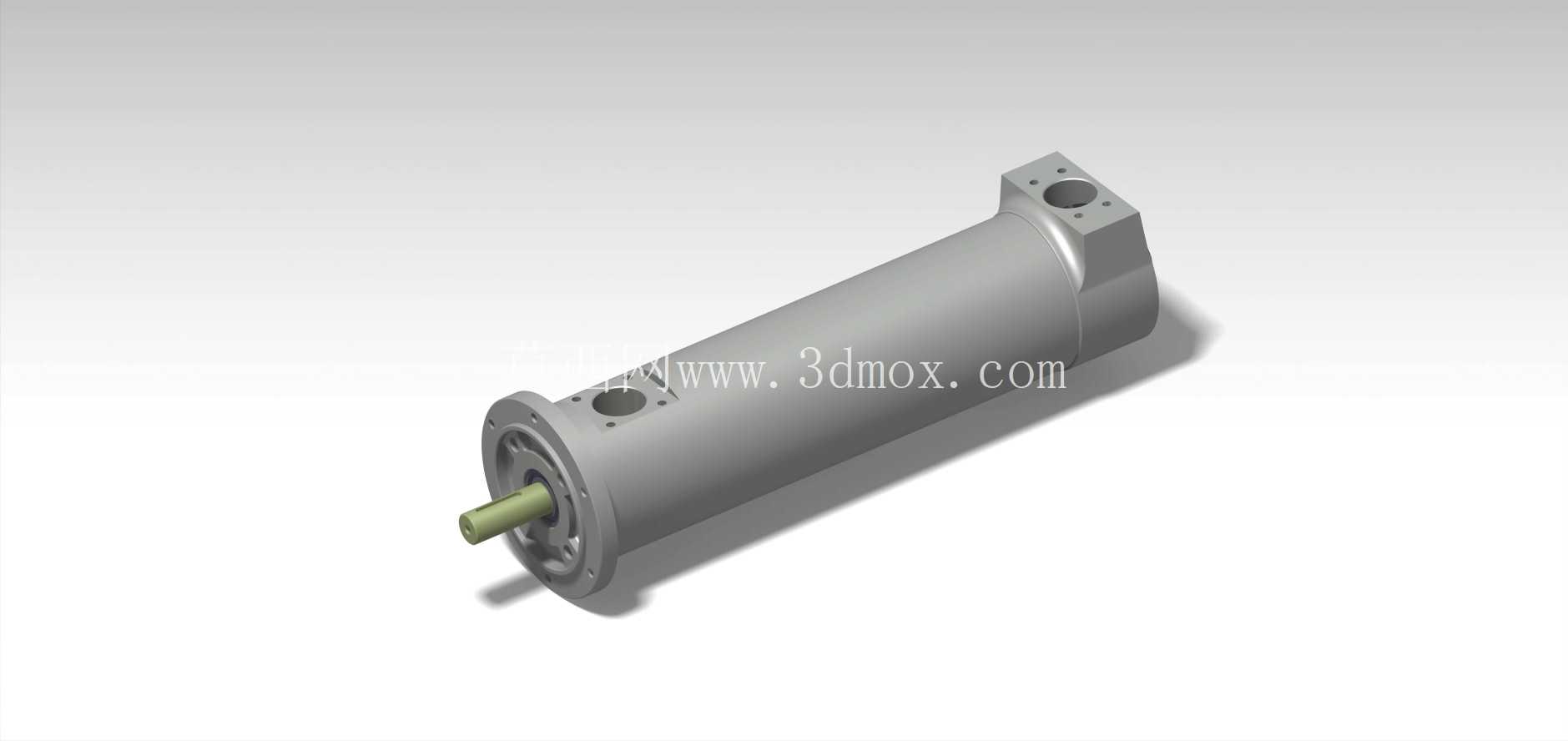

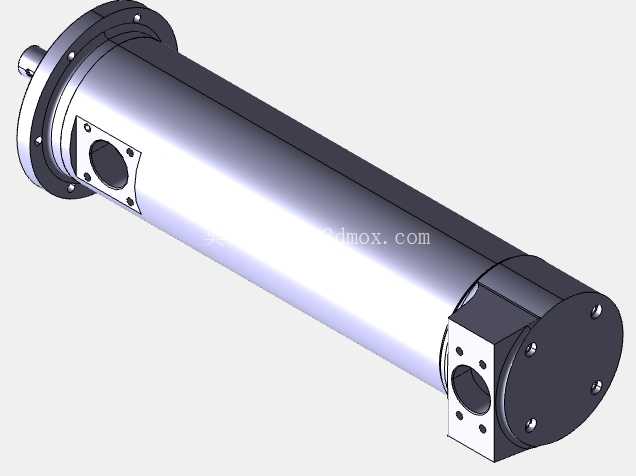

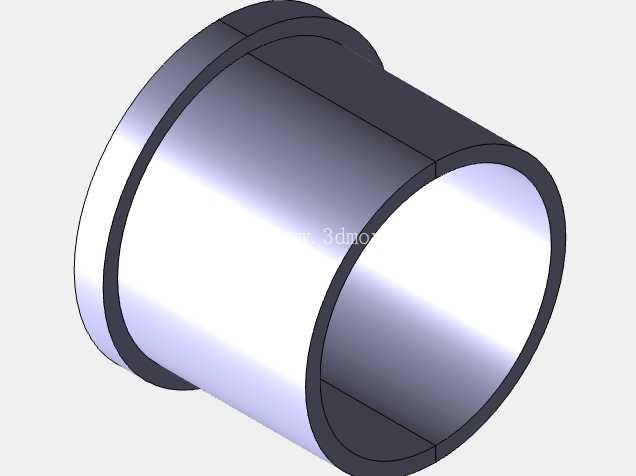

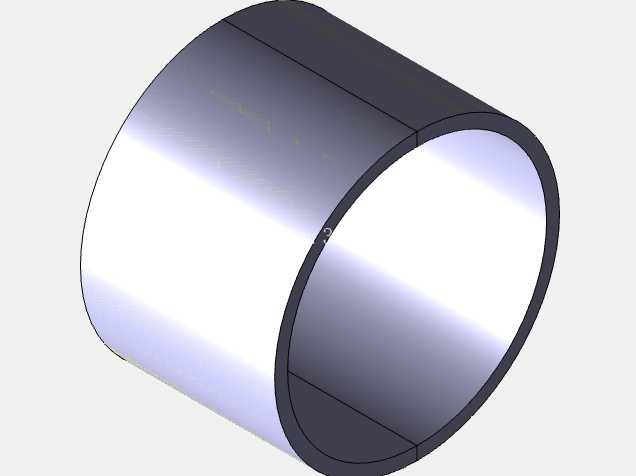

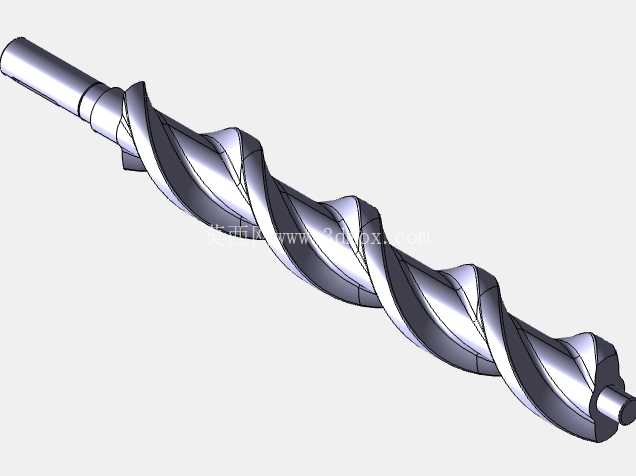

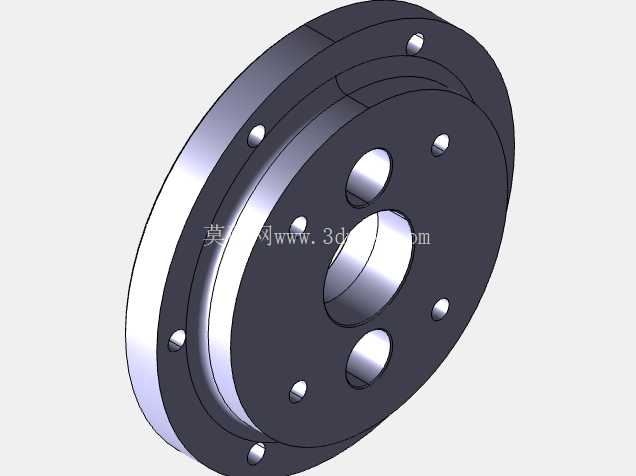

在液压传动系统的实际选型与结构设计场景中，螺杆液压泵的应用覆盖了重型设备液压动力单元、精密机床静压供油、工程机械执行机构驱动等多个对流量稳定性要求严苛的工况，这类容积式泵的核心优势在于输出压力脉动极小，不会像齿轮泵或者柱塞泵那样因啮合间隙变化产生明显的压力波动，对于需要长时间维持恒定工作压力的回路来说，能大幅降低系统的溢流损耗与管路振动。这款螺杆液压泵的额定输出压力可达16Mpa，能够在满负荷工况下持续提供无脉动的平稳流量，设计阶段针对密封结构做了独立的模块化预留，当前展示的结构中未包含密封件细节，方便设计人员根据实际输送介质的特性——比如抗磨液压油、水乙二醇或者高粘度流体——匹配对应的密封材质与压缩量参数，避免通用密封方案在特殊介质下出现过早泄漏或者磨损的问题。从结构布局来看，这款泵采用了法兰端输入的设计，输入轴从前端法兰盘中心伸出，可通过联轴器直接与驱动电机输出轴连接，也可根据安装空间需求加装皮带轮或者齿轮传动副，法兰盘上的安装孔位做了等距圆周分布设计，能够适配通用的B5型电机安装尺寸，不需要额外加工过渡连接盘，能有效缩短动力单元的装配周期。泵体主体采用长筒式结构，内部的螺杆副做了动平衡校正，螺杆啮合间隙控制在微米级，既保证容积效率不会因内泄过大降低，也避免螺杆转动过程中出现干摩擦导致的咬合磨损，筒身侧面预留了两个油口，分别作为进油口与高压出油口，油口的连接法兰尺寸符合通用液压管路的安装标准，可直接对接标准通径的液压胶管或者硬管，不需要单独定制过渡接头。在安装边界的设计考量上，这款泵的整体轴向尺寸控制较为紧凑，尾部的端盖采用内六角螺钉与筒身连接，没有突出的外置结构，能够适配安装空间狭窄的设备舱布局，比如工程机械的上车液压舱、机床的床身内部供油单元等位置，不需要为泵体预留过大的检修操作空间，日常维护时仅需拆开前端法兰即可检查螺杆副的磨损情况，不需要将整个泵从管路上完全拆卸。设计过程中配套做了完整的参数计算表，涵盖不同转速下的输出流量、容积效率随工作压力的变化曲线、不同粘度介质下的功率损耗参数，结构设计人员在做系统匹配时，可以直接根据计算表中的数据选定驱动电机的功率、转速，以及进出口管路的通径，不需要再重新做复杂的水力模型计算，能大幅缩短液压系统的设计周期。从实际使用的角度来看，这类螺杆液压泵相比传统的外啮合齿轮泵，对油液清洁度的容忍度更高，螺杆啮合过程中对杂质的裹挟能力更强，不会像齿轮泵那样因油液中混入少量金属切屑就出现齿面拉伤或者泵体咬死的问题，在工况相对恶劣的野外作业设备、矿山机械液压系统中，能够有效降低故障停机的概率。同时泵体的外壳采用了一体化铸造后精加工的工艺，筒身内壁的圆柱度公差控制在0.02mm以内，保证螺杆衬套安装后的同轴度，避免螺杆转动过程中出现偏磨，延长泵的整体使用寿命，进出油口的位置做了流道圆滑过渡处理，减少油液在泵内部的沿程压力损失，降低系统运行过程中的温升，避免长时间满负荷工作时油液温度过高导致的粘度下降、密封老化加速等问题。
