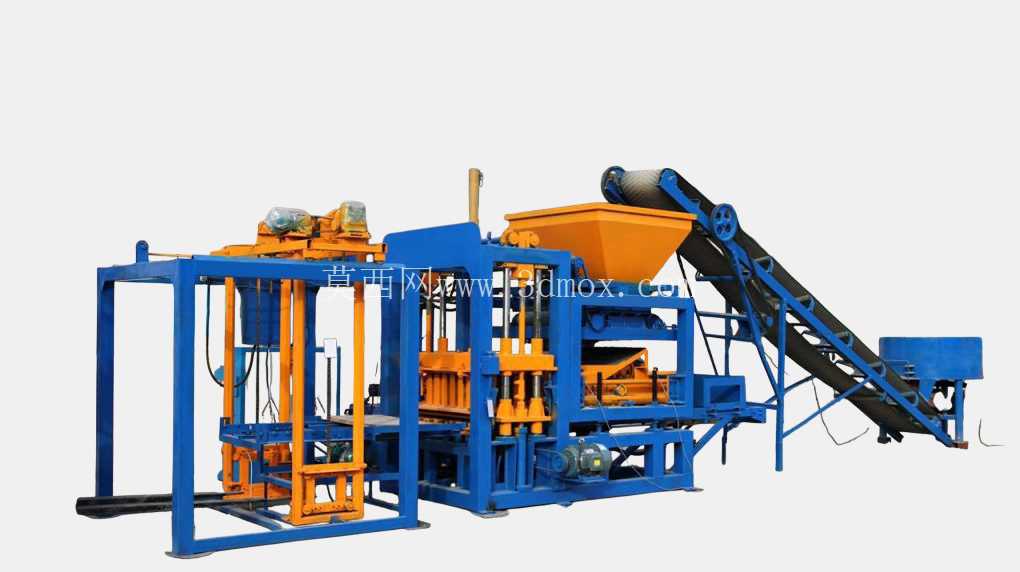

全自动免烧砌块成型生产线设备结构

这套设备主要面向建材生产领域的砌块成型作业场景，可适配固定式生产厂区的规模化制砖需求，覆盖从原料输送、定量给料、压制成型到成品输出的全流程作业环节，无需额外拆分单工位设备进行零散布局，整体集成度适配中小型建材厂的场地规划需求。设备整体采用框架式承载结构，主成型工位以型钢焊接作为主体支撑，立柱间预留足够的模具更换空间，可根据生产需求更换不同模腔的模具，生产空心砌块、标准砖、路面砖等不同规格的建材产品，适配不同施工场景的建材供货需求。原料输送段采用倾斜式皮带输送结构，输送架体的倾角设置在物料安息角范围内，避免散状原料在输送过程中出现滑落撒料问题，皮带两侧加装挡边结构，可适配碎石、粉煤灰、水泥混合后的散状拌合料输送，输送末端直接对接成型工位的储料斗，储料斗采用锥斗式设计，斗壁倾斜角度大于物料流动角，保证拌合料可依靠自重顺利落至给料机构，不会出现斗内积料堵料的问题。给料机构采用往复式给料结构，可将储料斗落下的拌合料均匀铺设至模腔内部，给料行程匹配模腔的整体长度，保证每个模腔内的物料填充量一致，避免出现砌块成型后密度不均、边角缺料的问题。成型工位采用振动加压结合的成型逻辑，下模部分配备高频振动机构，在物料填充过程中启动振动，让模腔内的拌合料在振动力作用下填充密实，上模部分配备垂直加压结构，待物料填充完成后，上模下行对模腔内物料施加恒定压合力，配合底部振动让拌合料在模腔内快速成型，成型周期可根据砌块强度需求进行调整，保证成型后的砌块达到出厂强度要求，不会出现脱模后散裂的问题。成品输出部分配备水平输送结构，待砌块压制成型后，下模顶升将成型砌块顶出模腔，输出机构将成型砌块平稳输送至设备外侧的接料工位，可直接对接后续的养护托盘转运流程，无需人工近距离接触成型工位取件，降低生产过程中的安全风险。设备的电气控制元件集中布置在侧边的控制箱内，箱内预留足够的布线空间与散热间隙，所有执行元件的线路均采用拖链防护，避免设备往复运动过程中线路出现磨损拉断问题。安装过程中需注意主成型工位的基础水平度，需将设备主体固定在硬化的混凝土地基上，避免设备运行过程中因振动出现移位偏移，输送段的安装高度需匹配现场原料上料的作业高度，可根据厂区的原料堆放区域调整输送段的进料端高度，保证上料作业的顺畅性。设备各运动工位均加装防护挡板结构，避免作业过程中人员意外接触运动部件，传动部位的润滑点均预留外置注油位置，日常维护时无需拆解设备主体即可完成润滑保养作业，降低后期运维的工作量。整套设备的结构布局充分考虑了建材生产现场的作业环境，所有与拌合料接触的部件均采用耐磨钢材制作，可长期承受散状物料的摩擦损耗，延长设备的整体使用寿命，各工位的动作逻辑采用联锁控制，前一工位动作未完成时后一工位无法启动，避免出现设备撞机、物料溢出等生产故障。
