汪克尔转子发动机核心结构三维数模

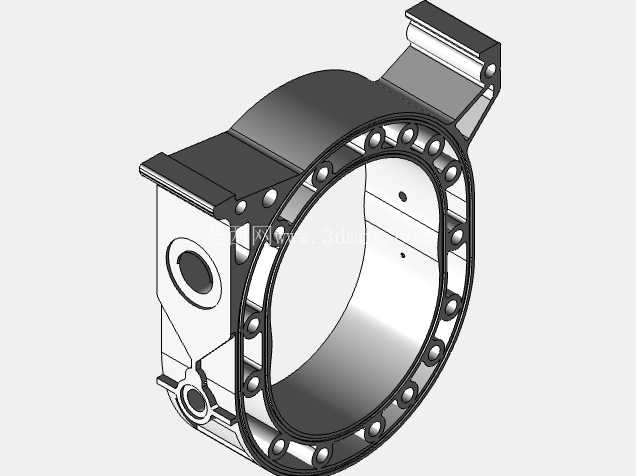

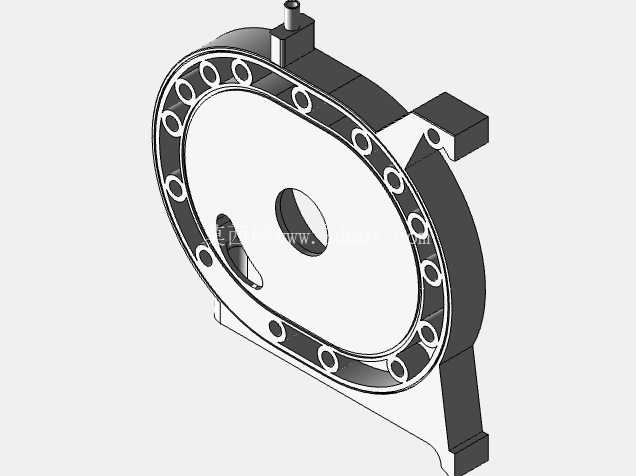

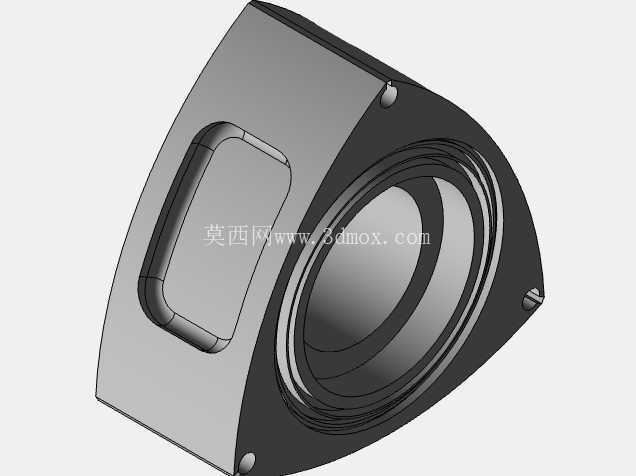

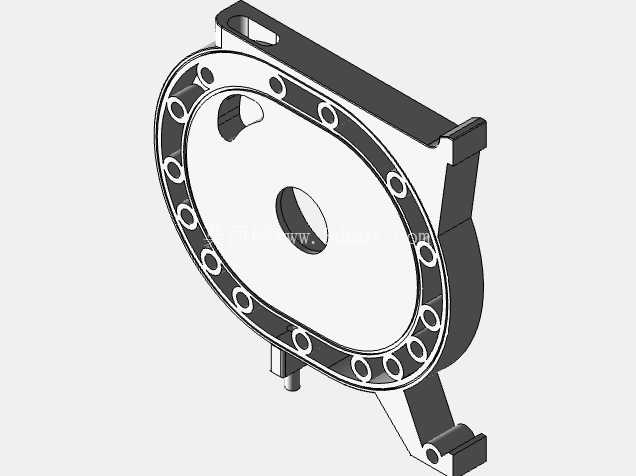

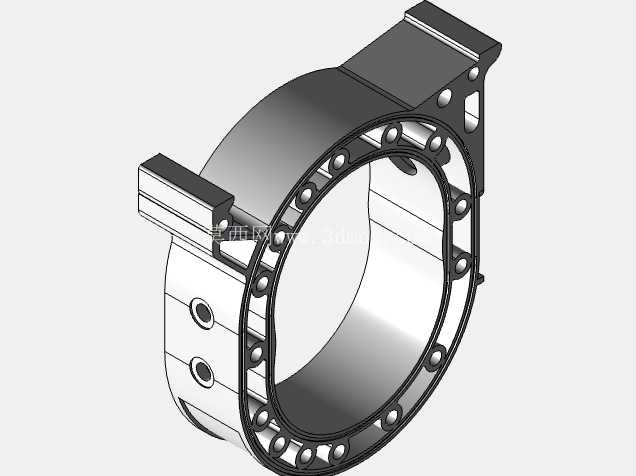

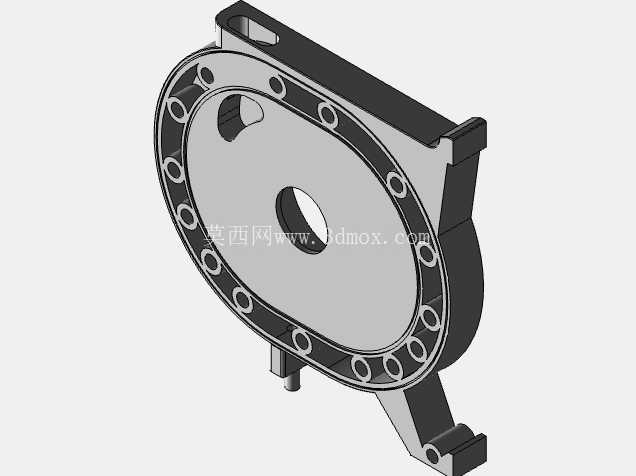

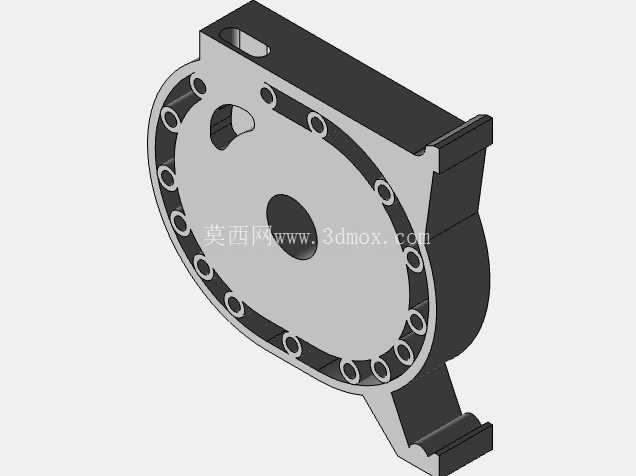

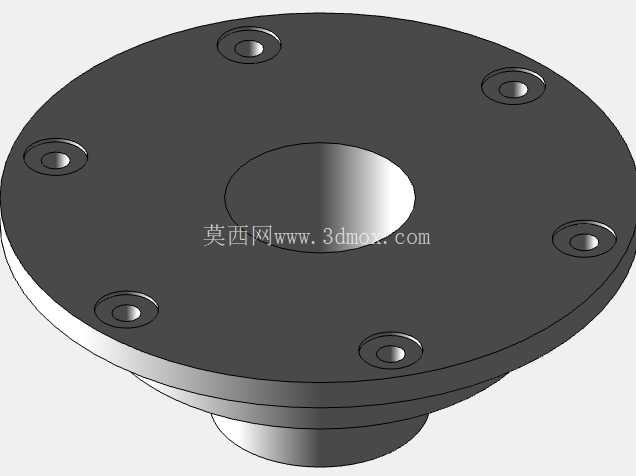

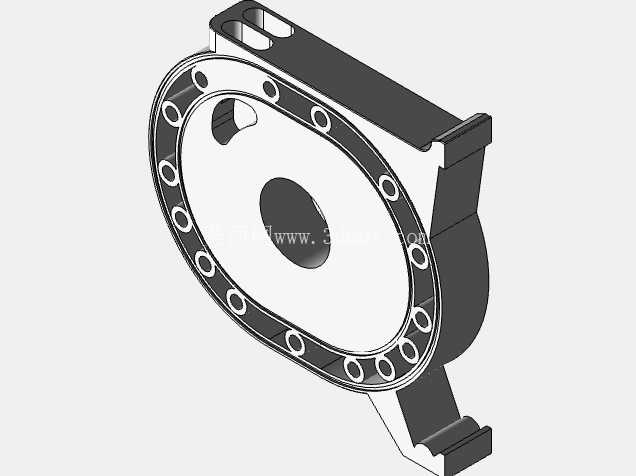

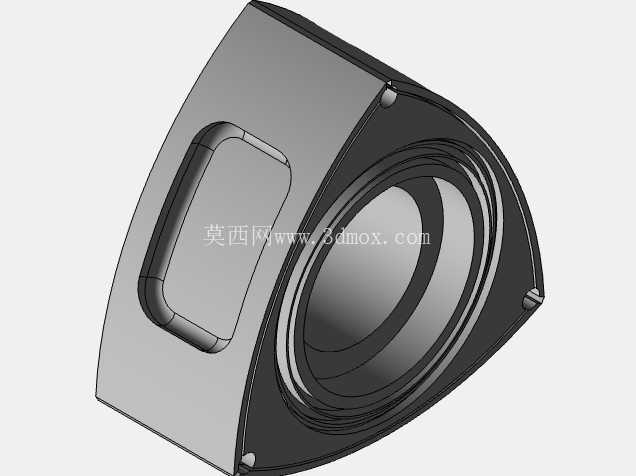

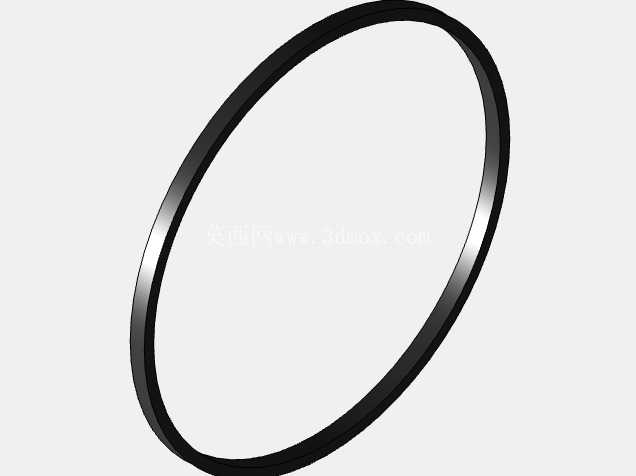

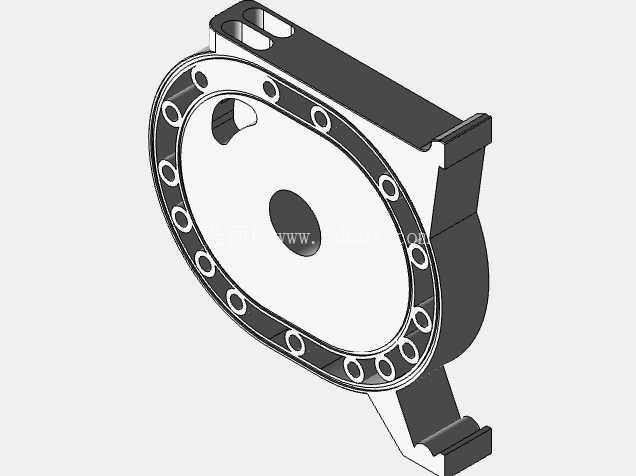

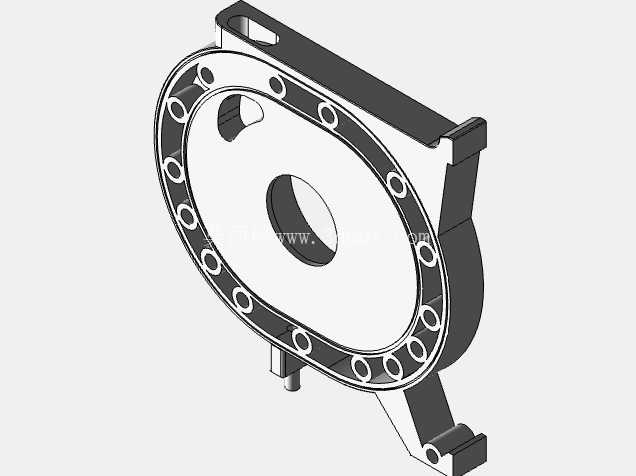

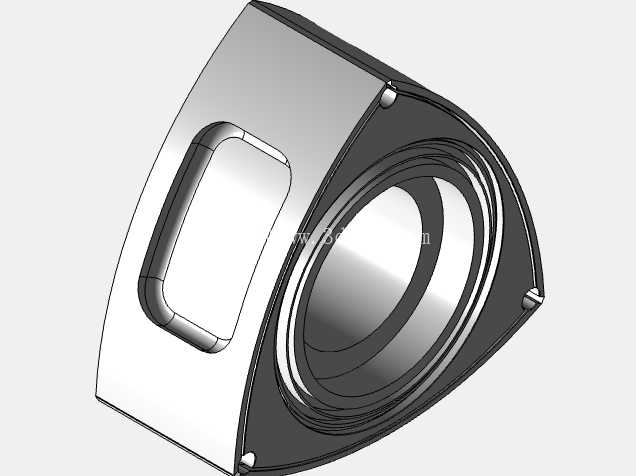

在小排量高功率密度动力装置的选型场景里，汪克尔转子发动机始终是特殊工况下不可替代的动力方案，不同于传统往复式活塞内燃机依靠曲柄连杆机构把活塞直线运动转化为旋转输出，这类旋转式动力装置直接通过三角转子在缸体内的偏心转动完成做功全程，没有往复运动部件带来的惯性损耗，整机振动水平、运转平顺性都远优于同功率等级的活塞机，在小型通航动力、便携发电机组、高性能赛车动力改装、无人机动力单元等场景里都有实际落地应用。这套三维数模还原的是汪克尔转子发动机的核心缸体-转子配合结构，从结构设计逻辑来看，建模阶段优先保证了转子型线与缸体型面的共轭配合精度，三角转子的三个弧面严格按照双弧外次摆线的等距曲线生成，对应缸体内壁的型面完全匹配转子运动轨迹，确保三个独立工作腔在进气、压缩、做功、排气四个冲程切换时的密封边界连续，不会出现腔室窜气的问题。实际结构中，转子偏心安装在输出主轴上，转子自身的公转与自转传动比严格保持3:1，三个顶点处的密封槽、密封片安装位在数模里都做了完整还原，对应缸体上的进排气口位置、火花塞安装孔位的布局也完全符合实际机型的布置逻辑，没有出现型线干涉或者运动行程错位的问题。从安装边界来看，这套核心结构的径向尺寸控制紧凑，轴向厚度远小于同排量活塞机的缸体总成尺寸，整机没有突出的连杆、曲轴摇臂结构，安装时不需要预留往复运动的避让空间，对于动力舱空间受限的应用场景，比如小型单人飞行器、轻量化竞速赛车的动力舱布置，这种紧凑结构能大幅降低整车/整机的布局难度。数模里的缸体采用分体式结构设计，前后端盖的安装定位止口、螺栓孔位都做了清晰的表达，转子内部的偏心轴承安装位、配重平衡腔的结构也完全还原，做结构验证时可以直接在数模基础上叠加密封件、冷却油道、进排气歧管的附属结构，不需要重新调整核心运动副的配合关系。不同于很多简化版的转子原理模型，这套数模在细节上考虑了实际工程应用的装配需求，比如转子顶点密封片的安装槽深度、弹簧让位孔的尺寸都符合量产机型的设计规范，缸体冷却腔的壁厚预留也满足铝合金铸造的工艺要求，不会出现壁厚不均导致的铸造缺陷。在做动力匹配计算时，可以直接基于这套数模提取转子的运动质量、偏心距参数，快速计算不同转速下的输出扭矩、振动幅值，不需要从零开始搭建运动学模型，对于做转子发动机改装、小型动力装置研发的结构工程师来说，能大幅缩短前期方案验证的周期。实际应用中，这类转子发动机的做功频率是同转速下单缸四冲程活塞机的三倍，单转子就能达到三缸活塞机的做功密度，数模里的转子配重结构也对应了高速运转时的动平衡需求，转子内部的减重腔在保证结构强度的前提下尽可能降低了旋转部件的转动惯量，提升动力响应速度。
