第三级燃气轮机叶片曲面结构设计

在燃气轮机的整机结构中，第三级叶片所处的工况段，燃气经过前两级做功后温度与压力已有一定程度衰减，但仍保持较高的流速与热负荷，这一级叶片的气动效率直接影响整机组的热功转换效率，同时其结构可靠性也关系到机组长期运行的稳定性。这类叶片的设计首先要匹配流道的气动参数，叶身型线不是规则的几何曲面，而是沿叶高方向不断变化的扭向曲面，从叶根到叶顶的截面弦长、安装角、型线厚度都要根据流场计算结果逐段调整，保证燃气流过叶栅通道时能顺畅完成能量转换，减少流动损失与涡流扰动。

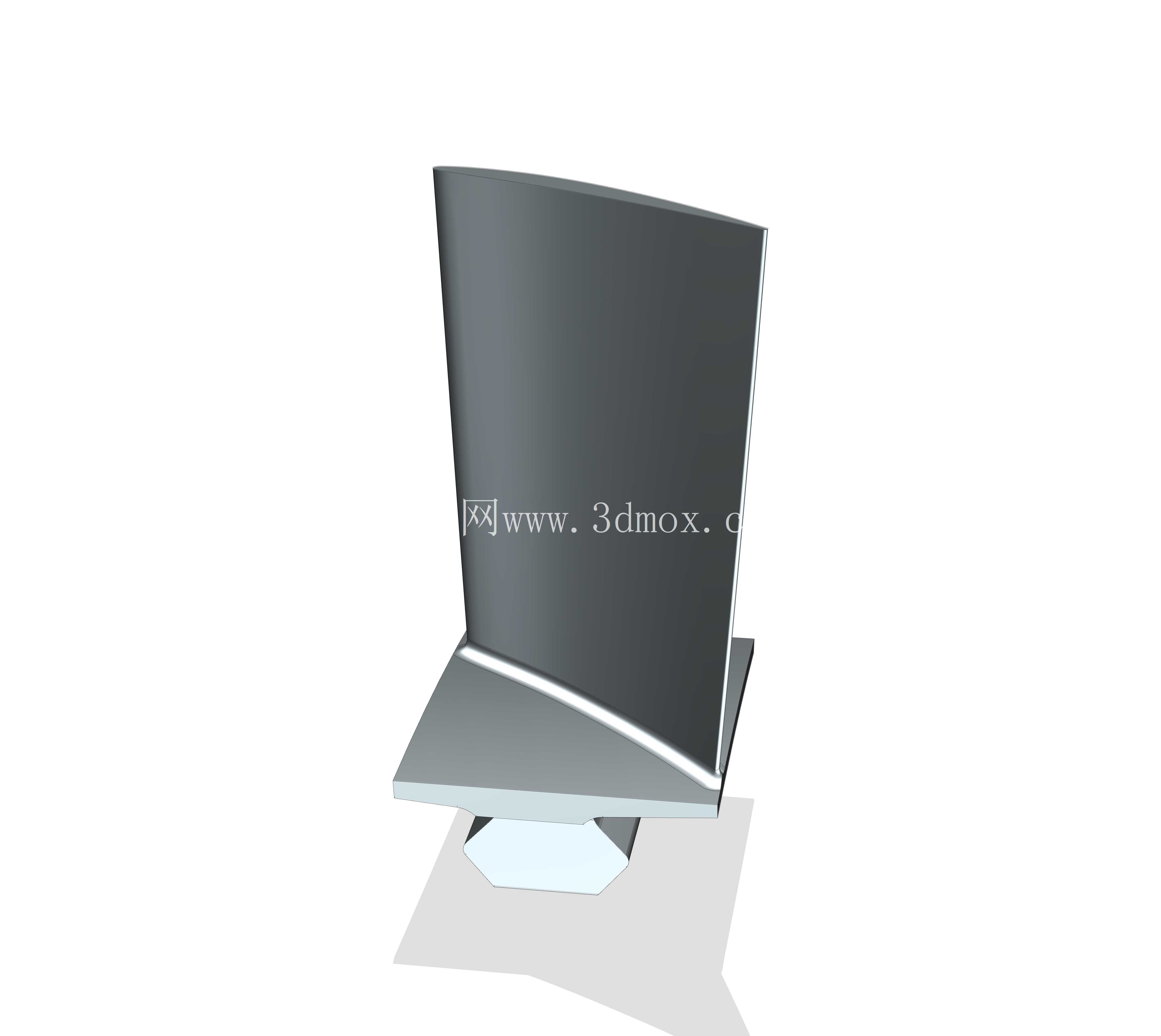

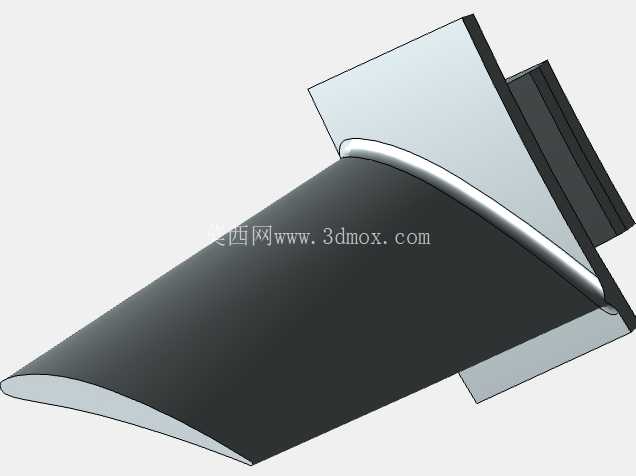

从结构组成来看，该叶片分为叶身与叶根两个核心部分，叶身是直接与高温燃气接触的做功区域，表面需要保证足够的曲面光顺度，避免出现曲率突变的区域，否则运行过程中容易产生应力集中，在长期交变热应力与气动载荷作用下萌生裂纹。叶根部分采用的是枞树型榫头结构，这种结构的设计是为了和轮盘上的榫槽精准配合，能够承受叶片高速旋转时产生的巨大离心力，同时保证装配时的定位精度，榫头的每个承压面都需要做贴合度校验，确保运行过程中载荷均匀传递，不会出现局部应力过载的情况。

设计过程中，首先要确定叶片的安装边界，叶根榫头的尺寸需要匹配对应轮盘的榫槽规格，安装后叶顶与机匣之间的间隙要控制在合理范围，间隙过大会导致燃气泄漏降低效率，间隙过小则可能在运行过程中因为热膨胀、转子振动出现碰磨故障。叶身的型面构建采用曲线拟合的方式，先根据气动计算给出的多个截面型值点，构建各高度位置的截面曲线，再通过曲面放样、曲率连续校验完成整体叶身的构建，过程中需要反复检查曲面的高斯曲率变化，确保整个叶身曲面光滑过渡，没有局部的凹陷或者凸起。

在实际应用场景中，这类叶片除了用于地面燃气轮机发电机组，也可在航空发动机的涡轮段找到同结构的应用，不同场景下的叶片尺寸会根据整机功率、流道尺寸做对应调整，但核心的结构逻辑一致：既要保证气动效率，又要满足高温、高转速下的结构强度要求。设计时还需要考虑叶片的振动特性，通过调整叶身的厚度分布、榫头的配合紧度，让叶片的固有频率避开运行时的激振频率，防止发生共振导致叶片断裂。叶根与叶身的过渡区域是应力集中的高发位置，这个位置需要做足够大的圆角过渡，不能出现直角或者小曲率的转角，否则离心力与气动力的叠加作用很容易让这个位置成为疲劳失效的起点。

从装配角度来说，这类叶片在轮盘上是周向均匀排布的，单个叶片的尺寸偏差会影响整圈叶栅的通流一致性，所以设计时对叶身的型面公差、叶根的尺寸公差都有较高要求，建模过程中就要把公差带的影响考虑进去，保证后续加工出的零件能够满足装配要求。另外，叶身的出气边厚度需要控制在合理范围，太薄容易在运行中被高温燃气烧蚀或者被颗粒打坏，太厚则会增加尾迹损失，降低气动效率，需要在强度与效率之间找到平衡。
