立式小型蒸汽锅炉动力装置结构设计

这套动力装置的三维结构设计，核心面向小型热能动力演示、教学实训以及微型动力系统原型验证场景，在职业院校机械原理实训课堂、科创项目原型搭建、小型复古动力装置复刻领域有着明确的应用空间，能够直观呈现蒸汽热能向旋转机械能转换的完整链路，帮助从业者理清蒸汽动力循环的核心结构逻辑。从实际用途来看，该装置并非面向工业级大功率供能场景，而是聚焦小尺度下的动力原理展示，可配套用于机械原理课程的实体演示教具，也能作为小型蒸汽动力爱好者的结构参考蓝本，拆解蒸汽压力生成、压力传导、机械换向、动力输出的全流程结构配合关系。

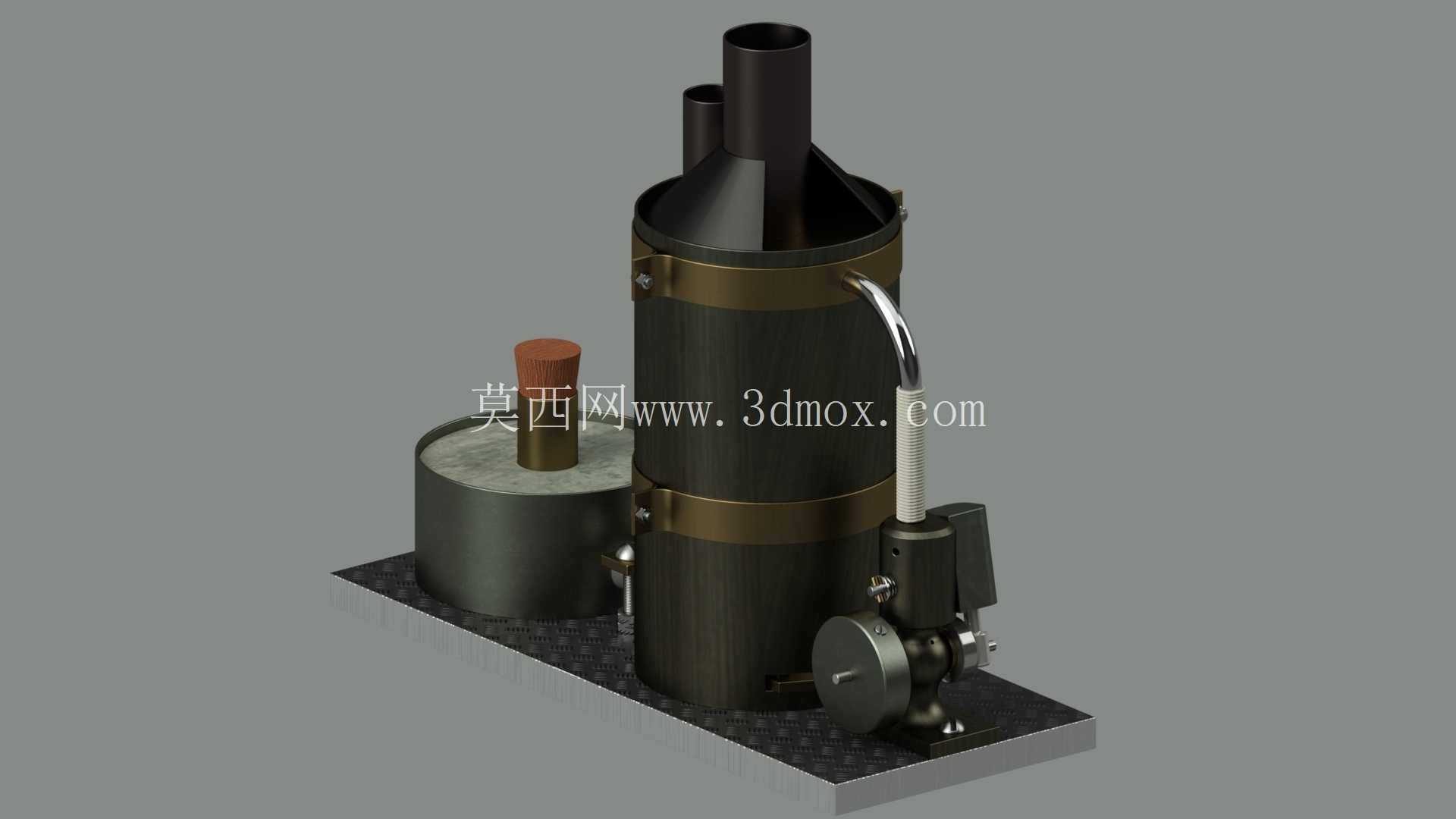

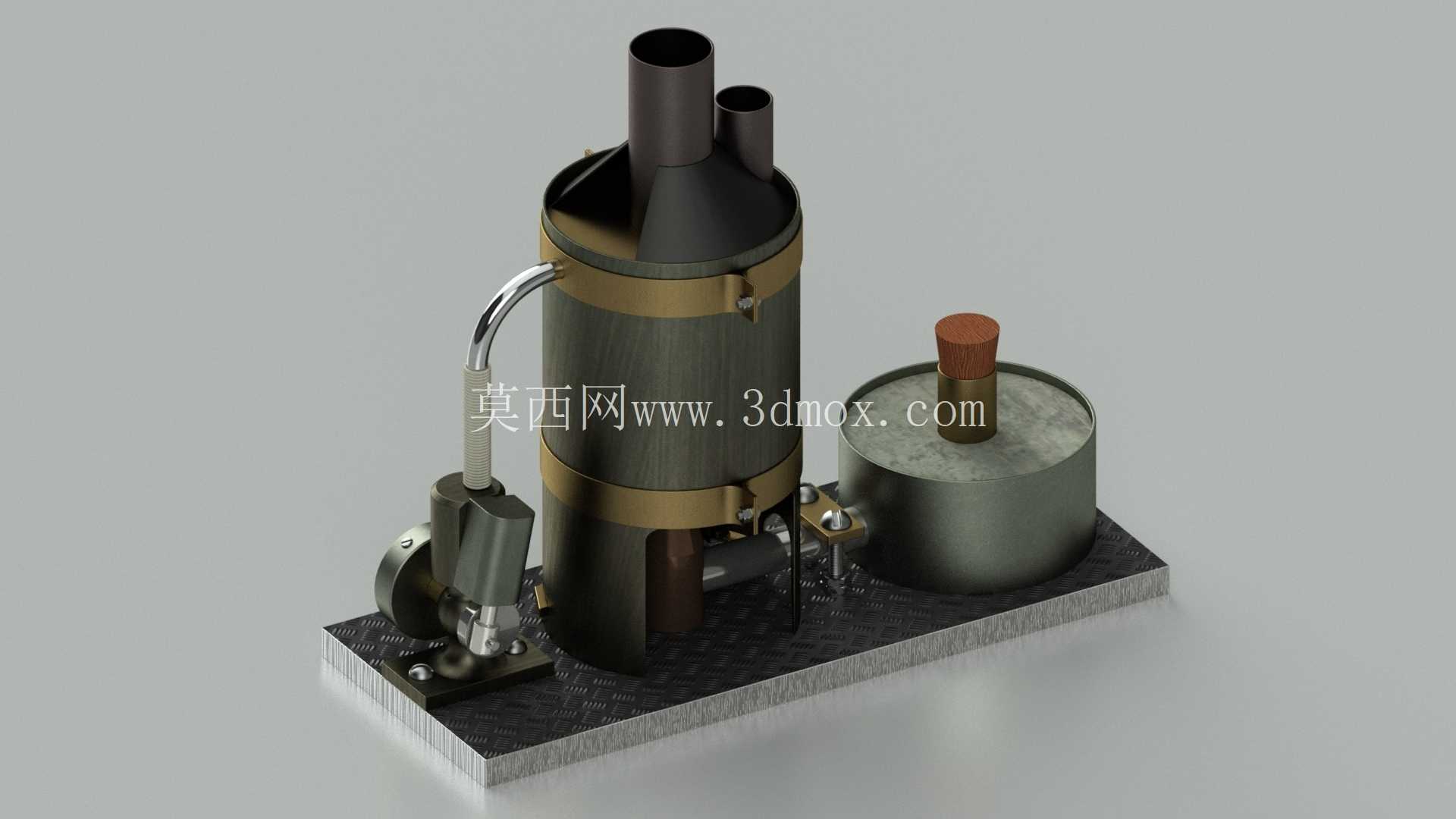

功能特性层面，整套装置集成了蒸汽发生、压力调控、动力转换、安全防护四大核心模块：立式布置的锅炉本体承担水的加热汽化功能，外置的燃烧器区域为热交换提供热源，侧边的活塞机构完成蒸汽压力到往复机械运动的转换，再通过曲柄结构将往复运动转化为旋转动力输出；锅炉本体上设置的蒸汽出口管道精准匹配活塞腔的进气位置，配套的安全阀结构可在内部蒸汽压力超过阈值时自动泄压，避免腔体超压引发的结构失效，底座采用一体化防滑支撑结构，将锅炉本体、活塞机构、附属储液结构全部集成在同一安装平面上，保证设备运行时的整体稳定性，不会因为活塞往复运动产生的交变载荷出现结构偏移。

设计思路上，整体采用立式紧凑布局来压缩设备的整体占地空间，将大体积的锅炉本体布置在安装底座的后侧区域，活塞动力输出机构布置在锅炉侧方紧邻蒸汽出口的位置，前置的附属储液结构与锅炉本体通过管路连通，既缩短了蒸汽输送的管路长度，减少蒸汽传输过程中的热量损耗与压力损失，也让整体重心落在安装底座的中心区域，降低运行时的振动幅度。所有核心部件的结构细节都做了工程化还原：锅炉外壳采用带箍带紧固的双层结构设计，既保证筒体的结构强度，也能减少外壳的散热损失；压力装置与锅炉腔体的连接位置做了密封结构预留，可适配常见的密封件安装需求；蒸汽出口管道设置了流量调节的结构预留位，可根据实际运行需求调整进气量，进而控制动力输出的转速；燃烧器部分与锅炉底部的热交换区精准对位，保证燃烧产生的热量能够最大化传递到锅炉内部的水体，提升热交换效率。

从安装边界与外形尺寸的适配逻辑来看，整套装置的安装底座采用矩形平板结构，所有外伸部件都不超出底座的边缘轮廓，安装时只需保证底座平面处于水平状态即可，无需额外做复杂的地基固定；锅炉顶部的烟囱结构为整套装置的最高点，安装时需预留上方的通风空间，避免排烟受阻影响燃烧效率；侧边的动力输出轴端预留了外接负载的安装接口，可根据需求连接小型发电机、传动轮组等负载部件，接口尺寸采用通用的轴径配合标准，方便后续的拓展改装。各部件之间的连接位置都预留了标准的紧固件安装位，拆解与组装都无需特殊工装，方便教学场景下的结构拆装演示，也便于后期对易损部件进行维护更换。在结构细节处理上，所有管路的弯折角度都做了圆弧过渡处理，避免蒸汽流动过程中出现过大的局部阻力，活塞与缸体的配合位置预留了合理的间隙，既保证运动过程中的顺滑性，也能减少蒸汽泄漏量，提升整体的能量转换效率。
