工业截止式控制阀结构三维数模含加工图纸

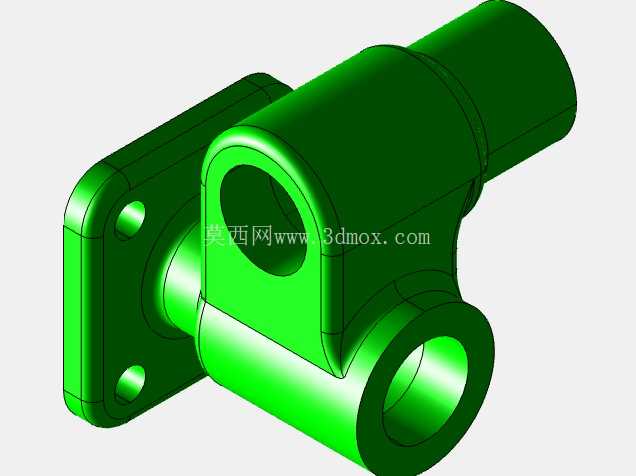

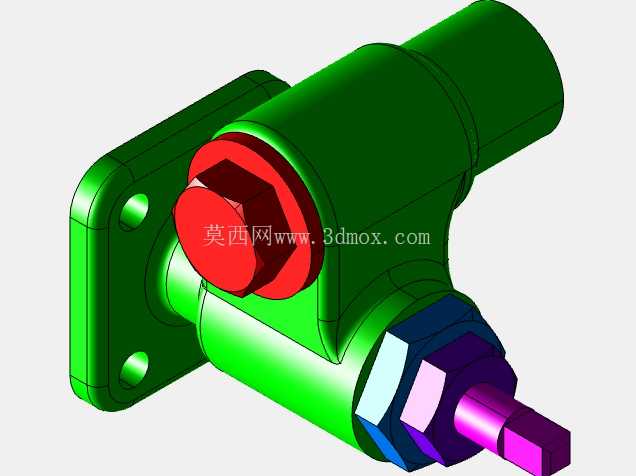

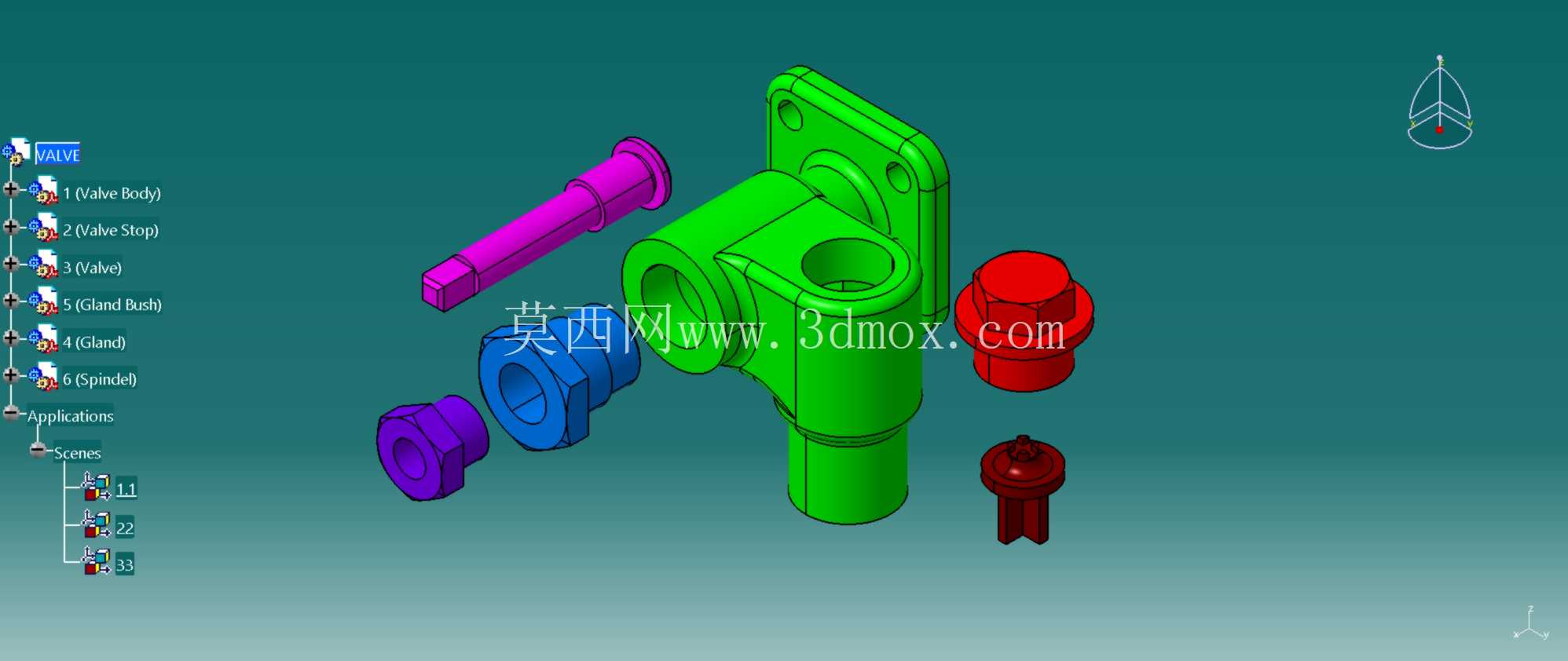

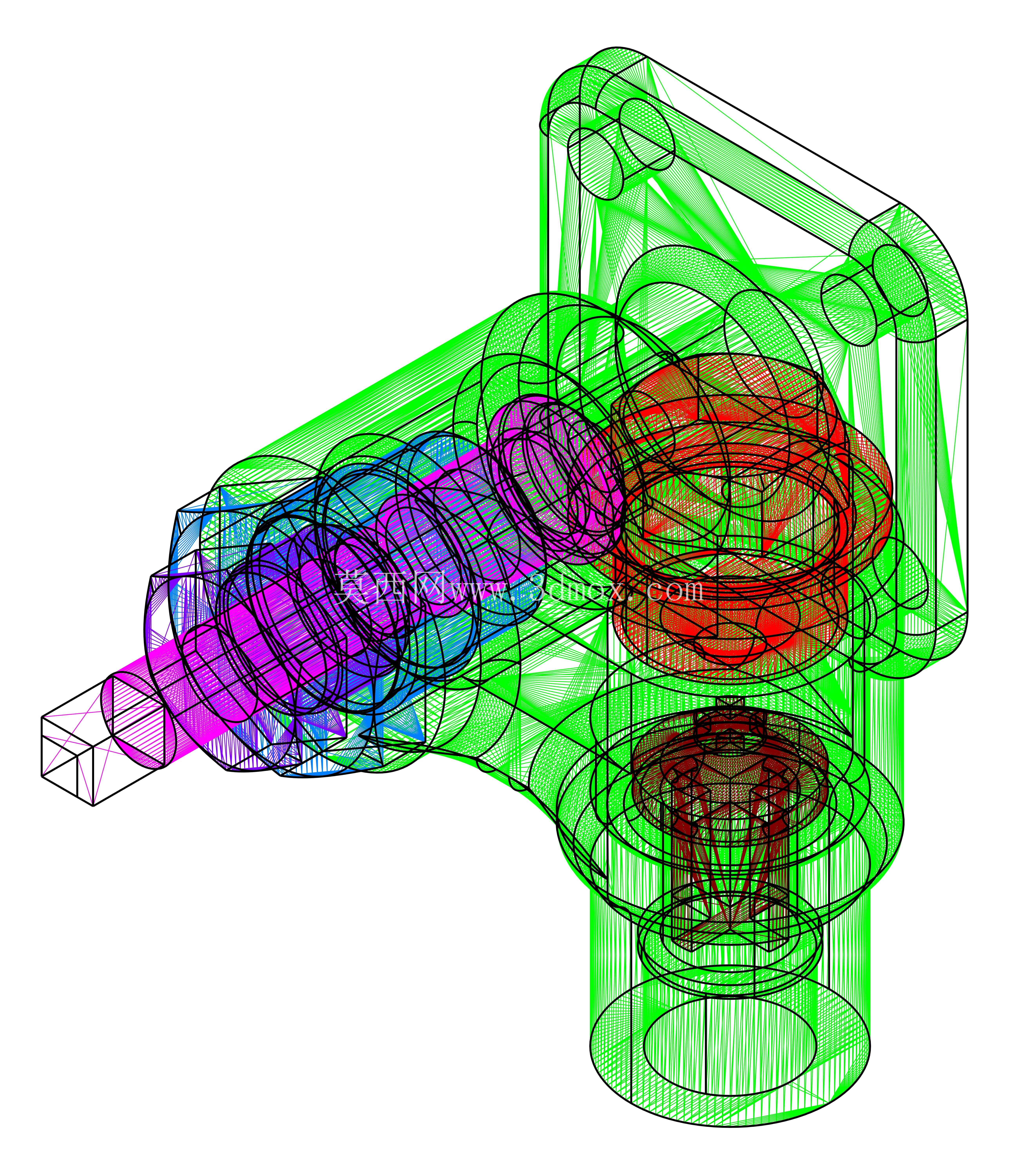

　　这类角式结构的工业阀门，多应用在中小通径的液压、润滑、低压流体输送管路中，常见于机床冷却回路、小型液压站支路、化工试验管线的通断控制场景，相比直通阀更适合管路直角转向的安装位，能减少管路弯头的使用数量，降低流阻与管路泄漏点。从结构拆解来看，整套模型包含阀体、阀杆、压盖、阀芯、密封件、操作端几个核心部分，阀体采用一体式铸造成型的角式流道，进油口与出油口呈90度垂直布局，安装法兰面预留了标准螺栓孔位，可直接对接同通径的管路法兰，不需要额外加工转接板。

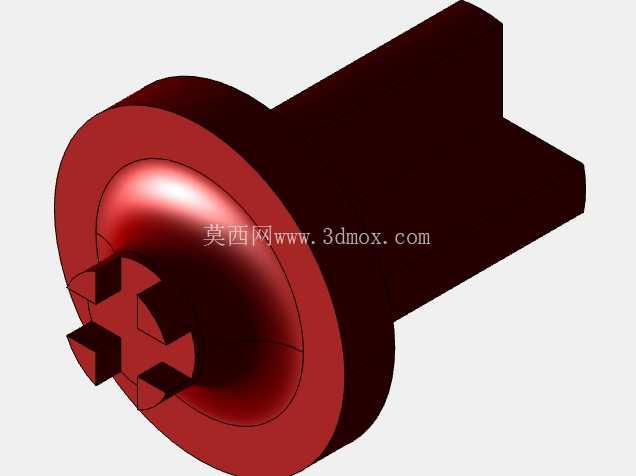

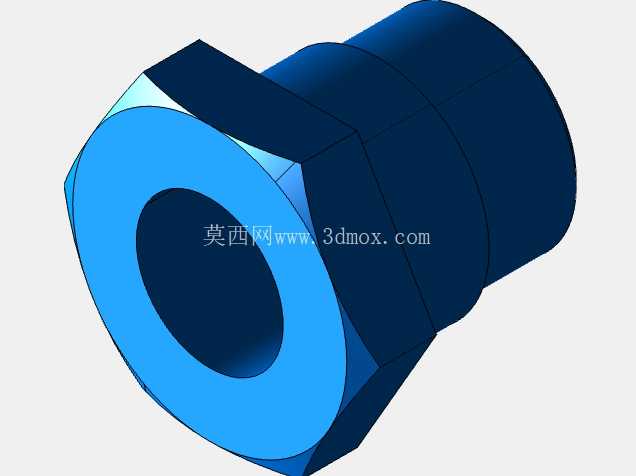

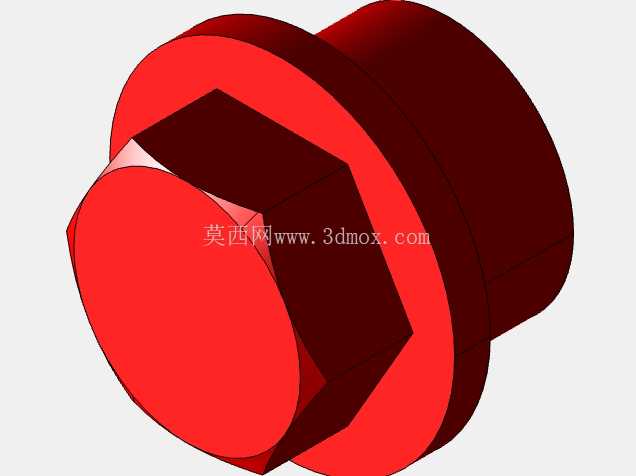

　　设计时首先考虑的是密封可靠性，阀杆与阀体的配合段采用阶梯式密封结构，压盖通过螺纹预紧给密封填料提供恒定压力，避免阀杆往复动作时出现介质渗漏；阀芯与阀座的配合面做了锥面密封设计，相比平面密封的贴合精度更高，低压工况下也能实现零泄漏截断。从尺寸边界来看，阀体的安装基面到操作端顶部的总高度控制在常规手动操作的舒适区间，侧面法兰的螺栓孔中心距符合对应压力等级的管路标准，不需要现场扩孔或者改法兰就能直接替换同规格的老旧阀门，流道的通径尺寸经过流阻校核，全开状态下的介质流通面积和同通径直通阀基本一致，不会造成管路压降过大的问题。

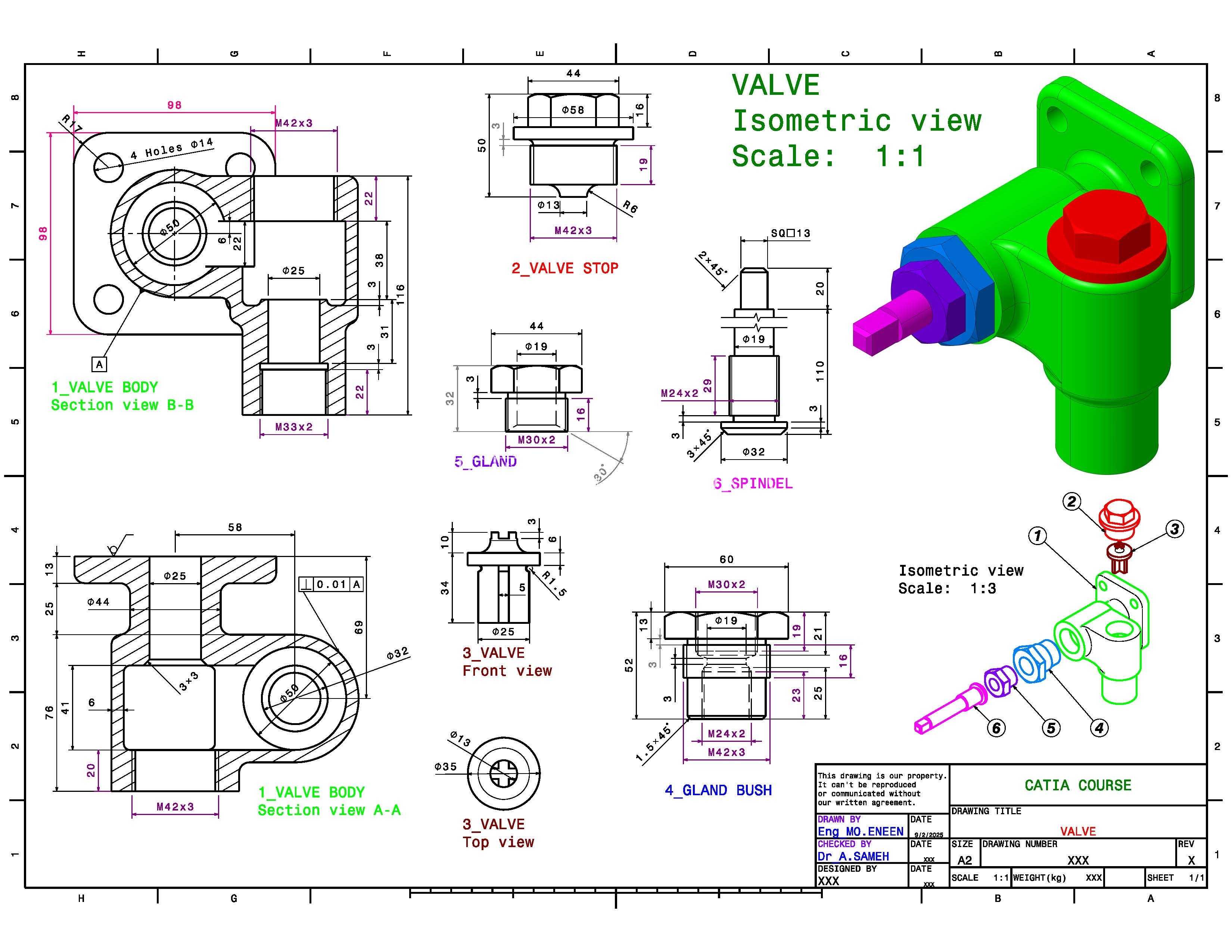

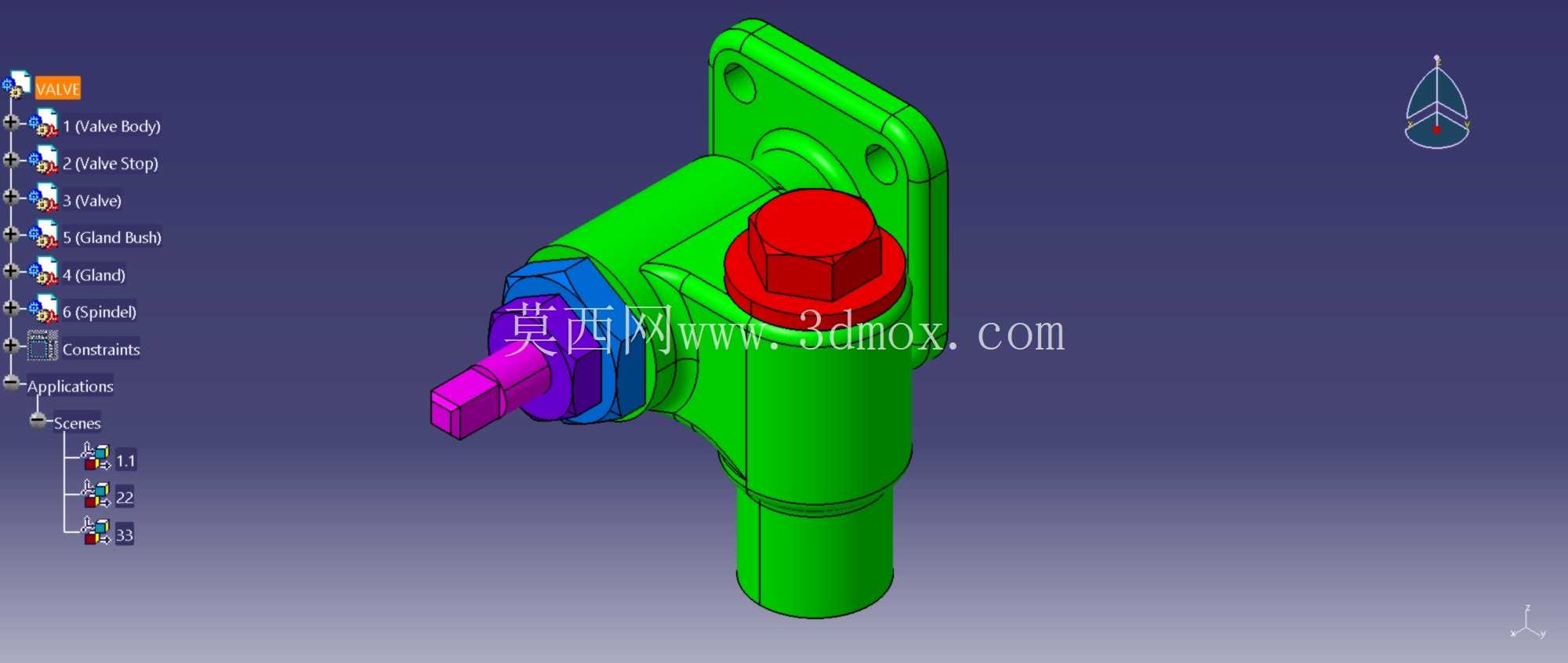

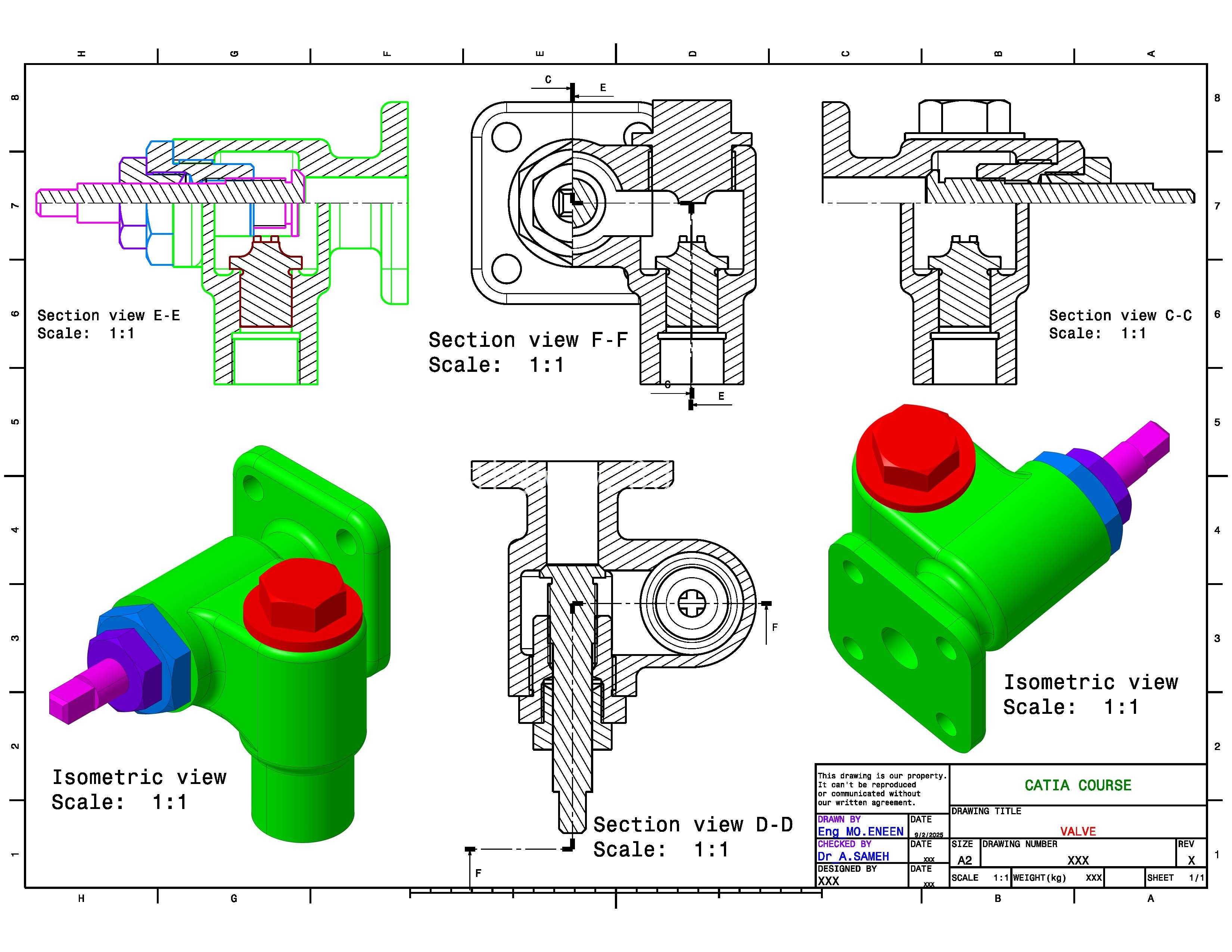

　　建模过程中每个零件都按照实际加工工序拆分，阀体的铸造圆角、机加工退刀槽、密封槽的尺寸都严格对应车间加工的工艺要求，装配时的配合公差也做了区分：阀杆与密封段采用间隙配合保证动作顺畅，阀芯与阀座的密封面采用过渡配合保证贴合度，压盖与阀体的螺纹配合预留了足够的预紧行程，方便后期维护时更换密封填料。图纸部分包含了每个零件的剖视图、向视图，关键配合尺寸都标注了公差带，安装面的形位公差也做了明确要求，生产车间拿到图纸就能直接安排铸造、机加工工序，不需要再二次核对结构。

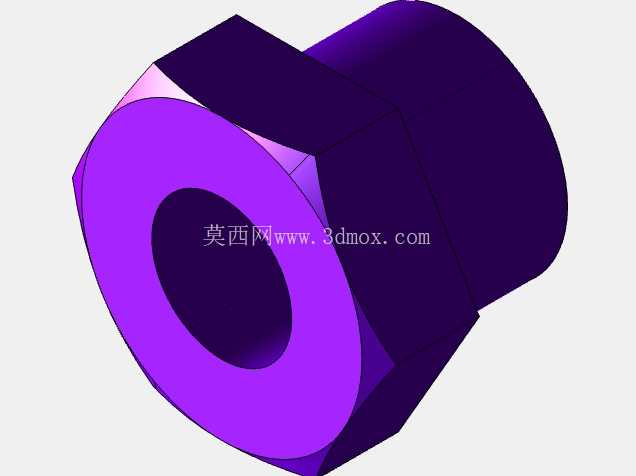

　　这类阀门的操作端采用外六角或者手拧式结构，日常巡检时不需要专用工具就能手动开关，也可以根据用户需求加装气动执行器实现远程控制，阀体的材质可选铸铁或者铸铜，分别适配液压油、水、弱腐蚀性介质的输送场景。在实际设备配套中，这类角式阀常安装在设备的侧壁位置，阀体的安装基面直接贴在设备油箱或者阀块的侧壁上，出油口直接接入设备内部管路，进油口对接外部供油管线，相比外置安装的直通阀能节省30%左右的安装空间，同时减少管路的悬空长度，降低设备运行时管路振动带来的接头松动风险。建模时还特意考虑了维护便利性，压盖、阀杆、阀芯都可以从阀体顶部直接拆出，不需要把整个阀体从管路上拆下来就能更换密封件或者磨损的阀芯，大幅降低后期的维护工时。流道内部的转角处做了圆弧过渡处理，避免介质流经直角位置时产生涡流，减少介质内杂质在阀腔内的沉积，延长阀门的使用寿命。所有零件的建模都采用参数化设计，后续如果需要调整通径或者压力等级，只需要修改对应参数就能快速生成新的型号模型，不需要重新从零开始绘制结构，能大幅缩短同系列阀门的设计周期。
