带轮传动往复式压缩机构三维结构设计

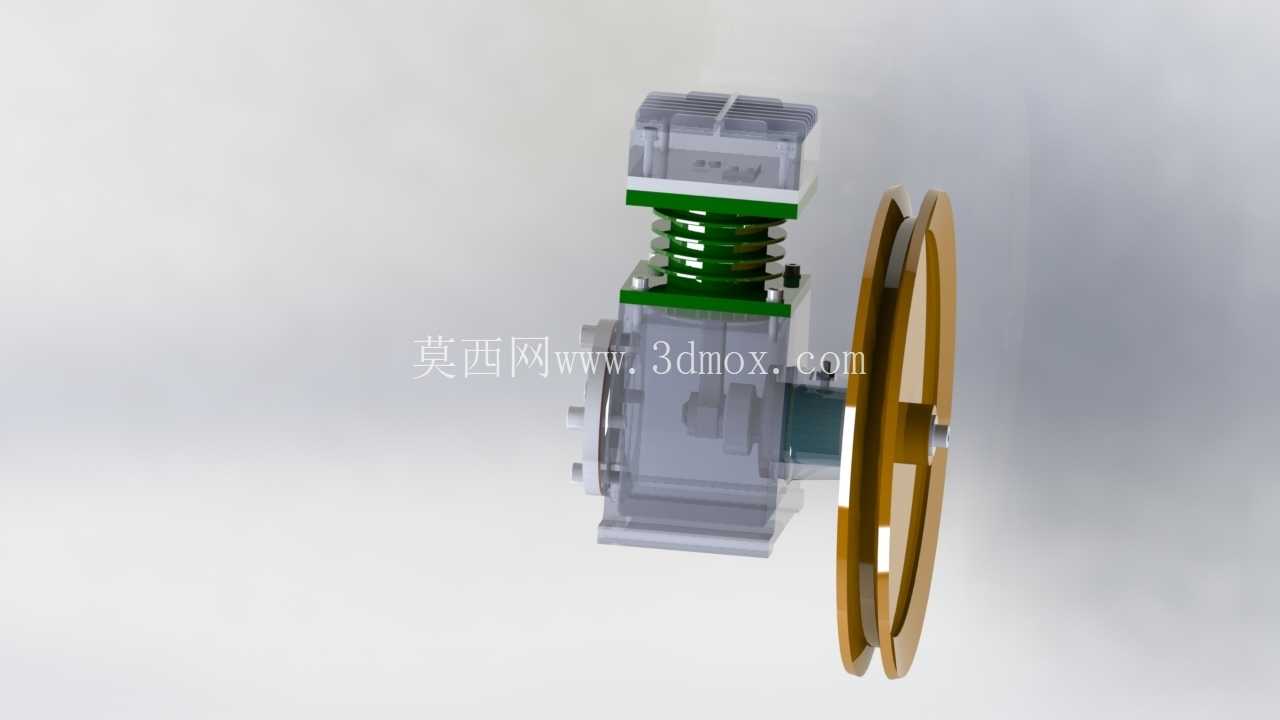

这套带轮驱动的往复式压缩机构，核心应用场景覆盖小型气动系统气源供给、车载辅助气动回路、轻工生产线低压供气单元等领域，区别于大型工业螺杆式压缩设备，该结构主打紧凑布局与小流量稳定供气，适配安装空间受限的配套设备场景。从实际用途来看，该机构通过曲柄连杆结构将带轮输入的旋转运动转化为活塞的往复直线运动，完成缸体内腔的吸气、压缩、排气循环，可稳定输出0.3-0.8MPa区间的压缩空气，为气动夹具、小型气动执行元件、低压吹气装置提供稳定气源。结构设计上，动力输入端采用大直径带轮布局，一方面通过带传动实现过载打滑保护，避免缸体卡滞时烧毁驱动端动力部件，另一方面大带轮的转动惯量可平衡活塞往复运动的惯性冲击，降低整机运行振动；缸体部分采用透明可视化的结构表达，可清晰观察活塞环、连杆小头衬套、曲轴偏心段的配合关系，弹簧式阀组布局在缸盖位置，进排气阀片采用悬臂梁结构，响应速度快，适配1000-1800rpm的输入转速区间。安装边界层面，整机安装基准面为缸体底部的加工平面，预留四个M8的安装螺栓孔，横向安装尺寸控制在180mm范围内，带轮轴向突出尺寸为72mm，缸体部分垂直高度为125mm，可直接适配小型设备的机架安装位，无需额外设计转接支架。设计思路上优先考虑易维护性，缸盖与缸体采用螺栓连接，拆卸后可直接更换阀片与活塞环，曲轴端的轴承采用标准深沟球轴承，通用配件采购成本低；带轮与曲轴的连接采用平键加锁紧螺母的固定方式，传动扭矩可靠，同时方便拆卸更换不同直径的带轮，适配不同转速的驱动源匹配需求。实际建模过程中，对活塞与缸壁的配合间隙预留0.02-0.04mm的公差带，既保证运动顺畅无卡滞，又能减少压缩气体的泄漏量；连杆大头与曲轴偏心轴颈的配合采用轴瓦结构，相比滚动轴承更耐冲击载荷，适配压缩机周期性变载荷的工作特性。从功能特性来看，该结构无额外的润滑管路设计，采用飞溅式润滑方式，曲轴旋转时带起油底壳内的润滑油，对轴承、连杆配合面、活塞销位置进行润滑，减少了外接润滑系统的复杂度，进一步缩小整机体积。在配套选型层面，该结构可匹配0.75-1.5kW的驱动电机，通过调整带轮传动比可改变活塞往复频率，进而调整排气量大小，适配不同用气量的配套场景；进气端预留标准G1/2螺纹接口，可直接连接空气滤芯，排气端同样预留标准管螺纹，方便连接储气罐与调压阀组。结构细节上，缸体外部的散热筋布局沿活塞运动方向排布，可在活塞往复运动带动的气流作用下提升散热效率，避免长时间运行时缸内温度过高导致充气效率下降；带轮采用辐板式结构，在保证转动惯量的前提下降低自身重量，减少曲轴端的径向载荷，延长轴承使用寿命。
