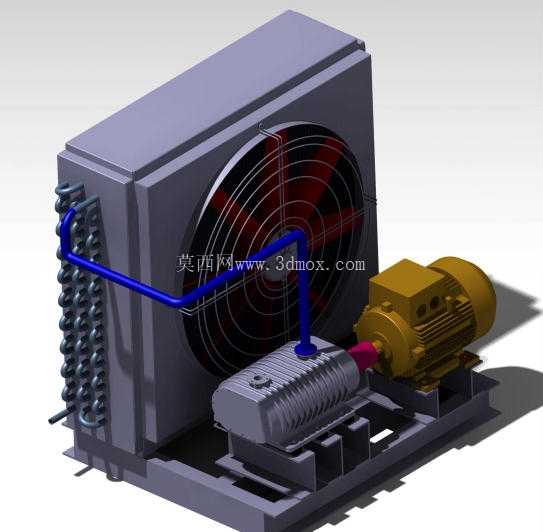

带风冷冷却单元的直联螺杆压缩机组

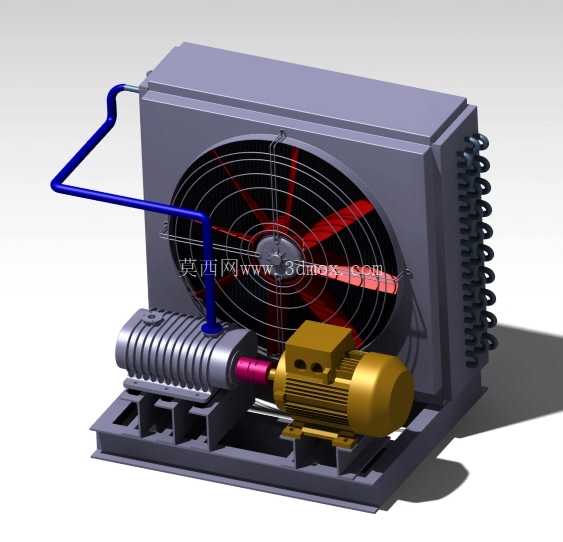

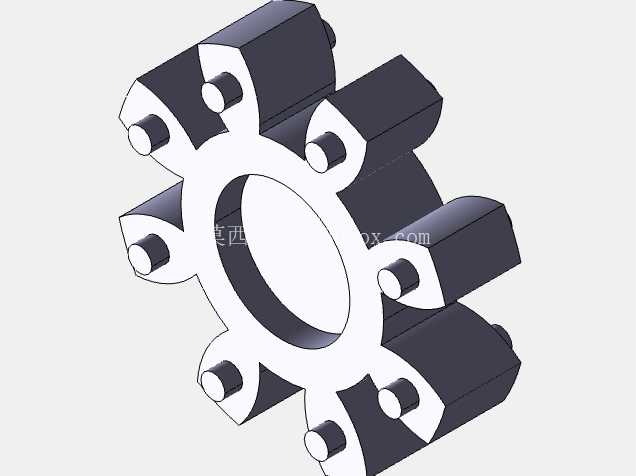

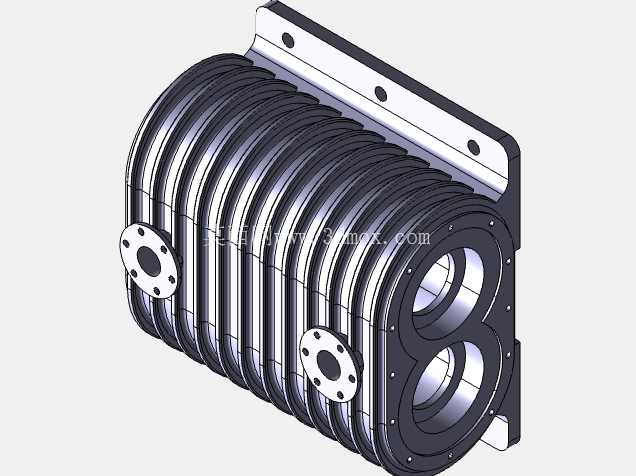

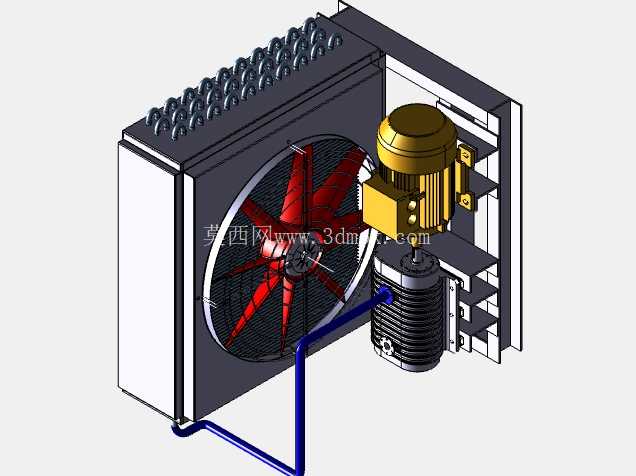

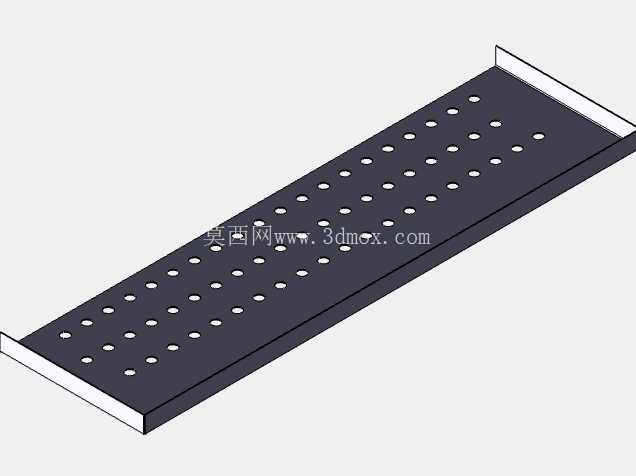

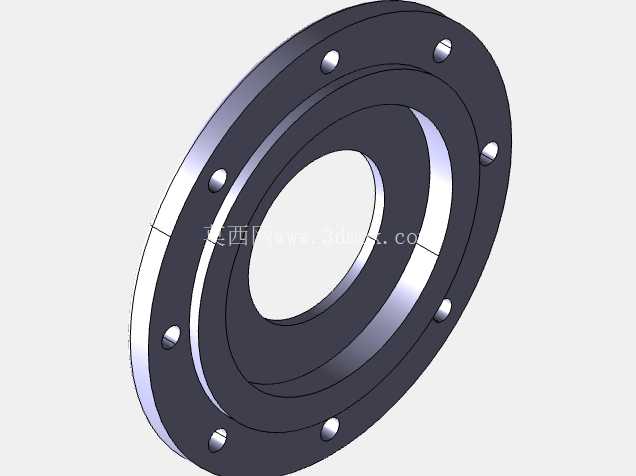

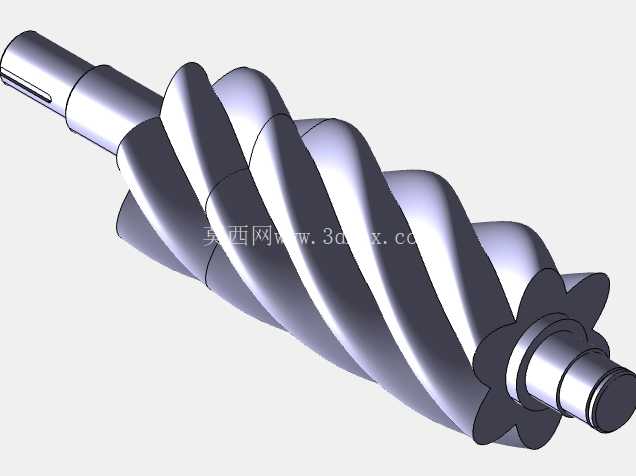

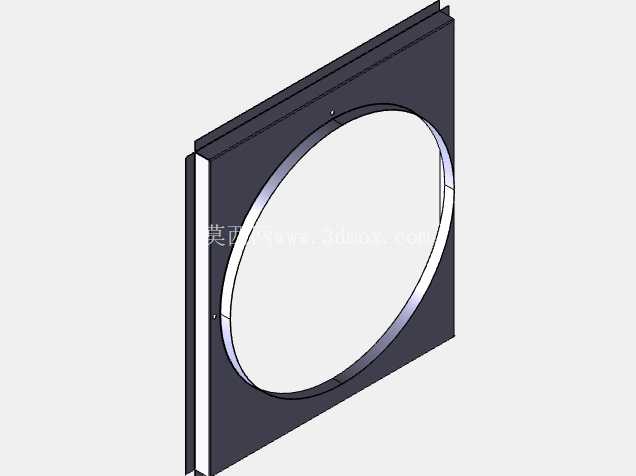

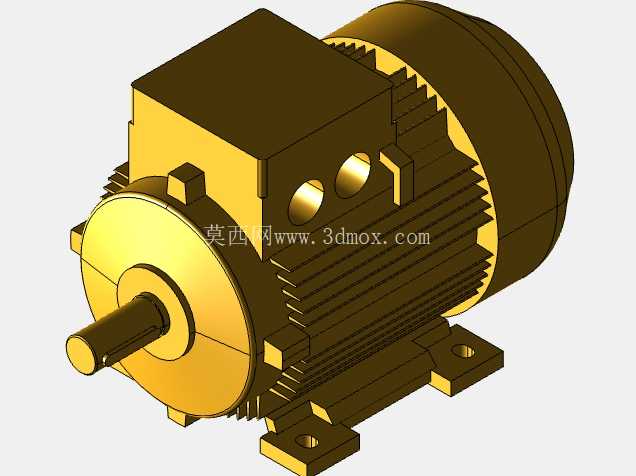

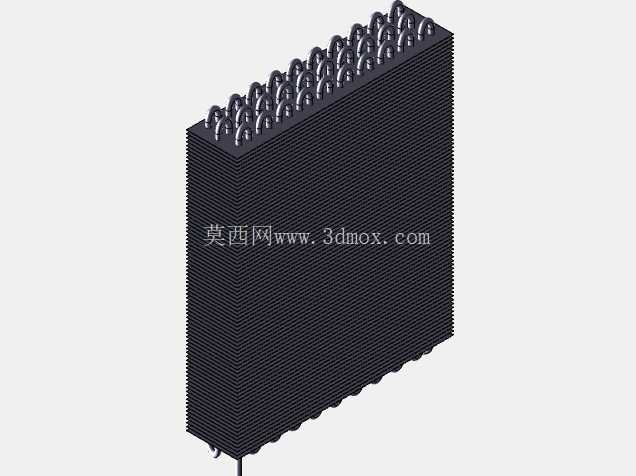

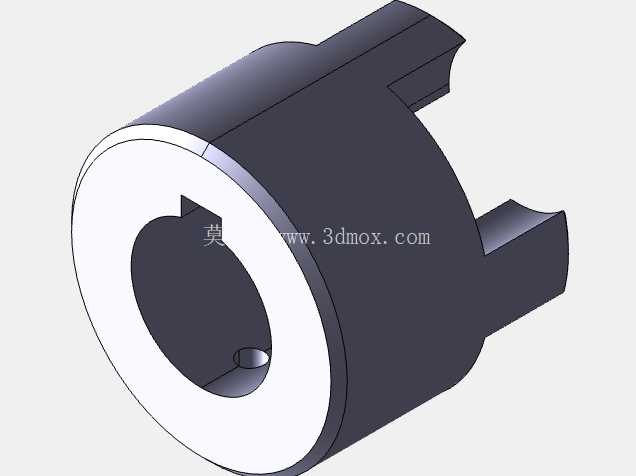

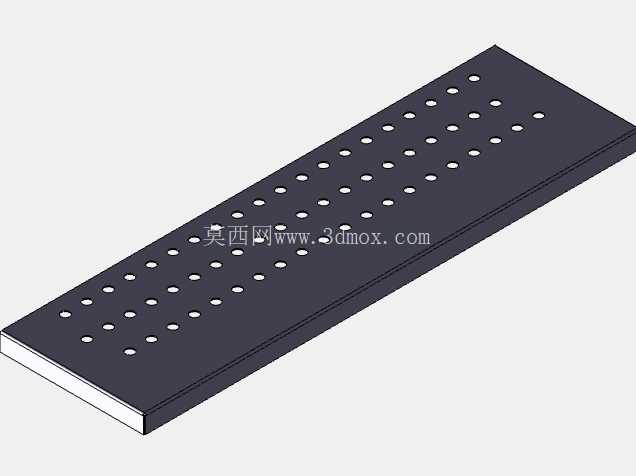

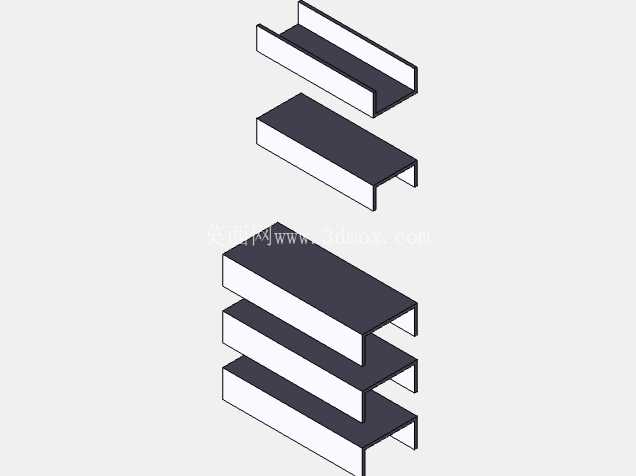

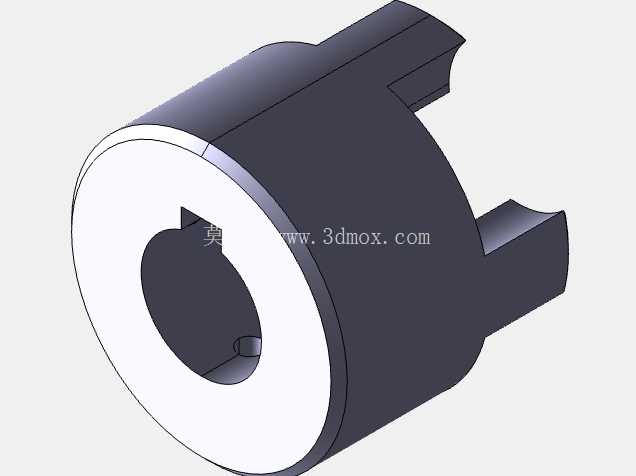

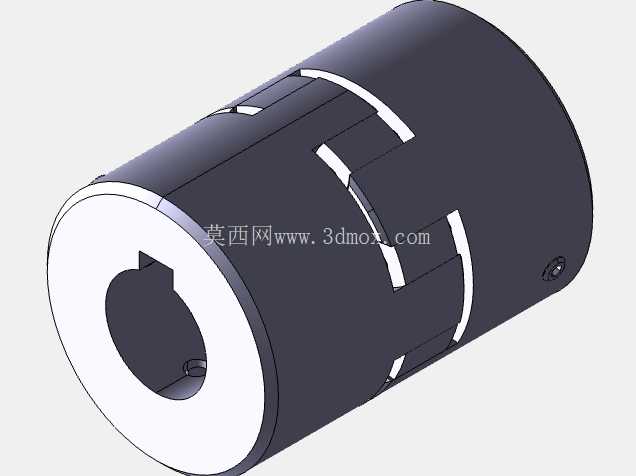

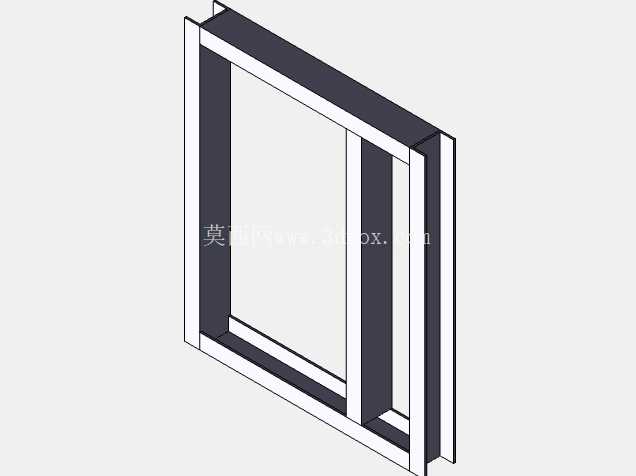

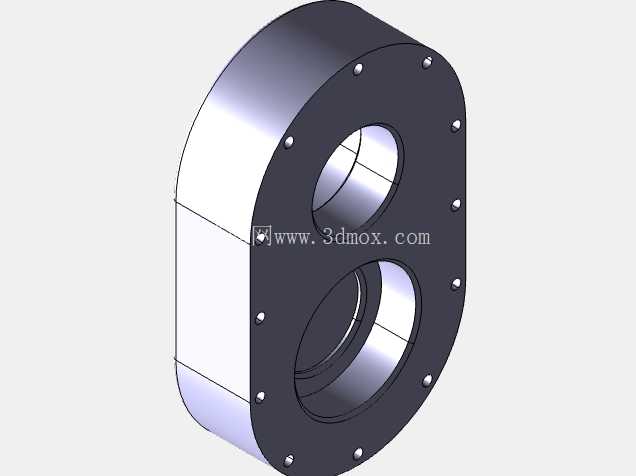

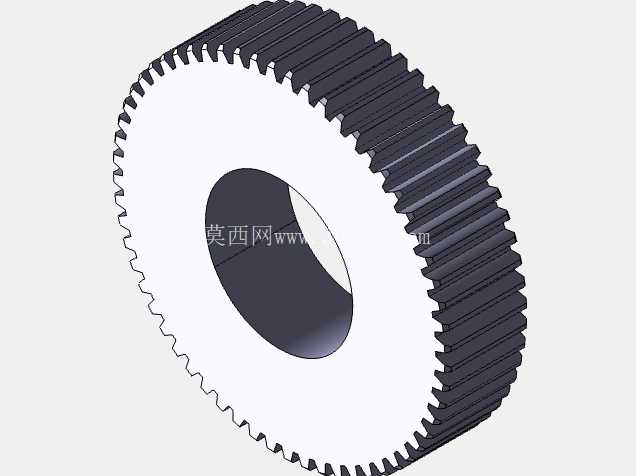

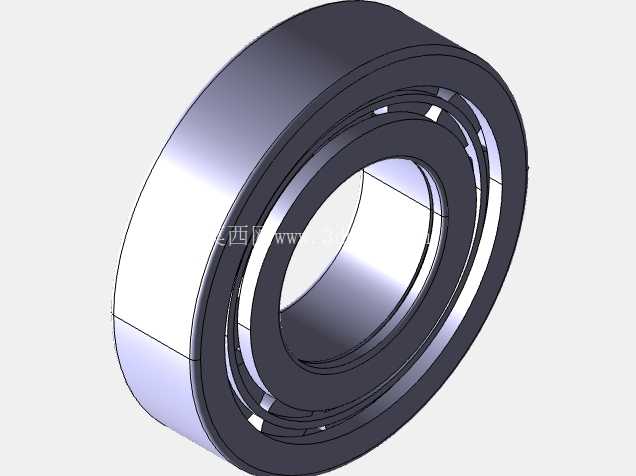

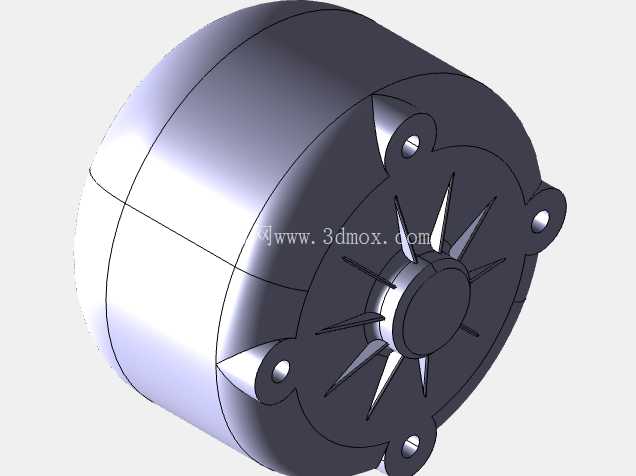

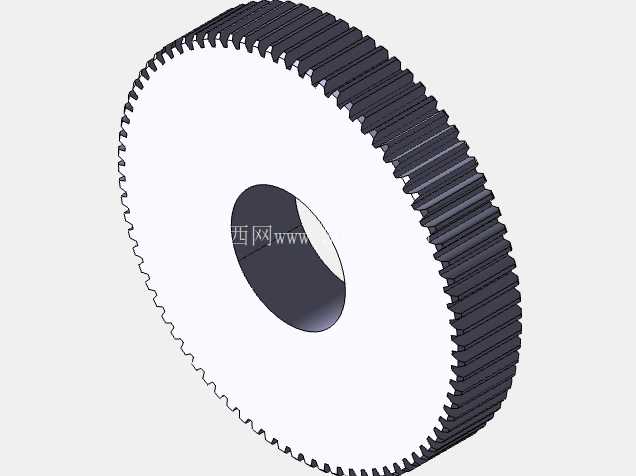

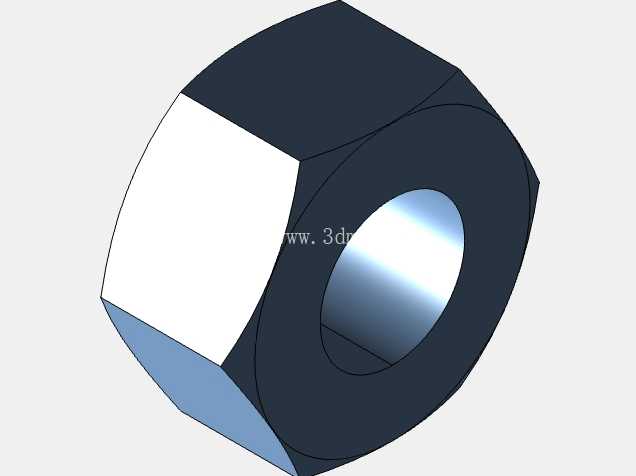

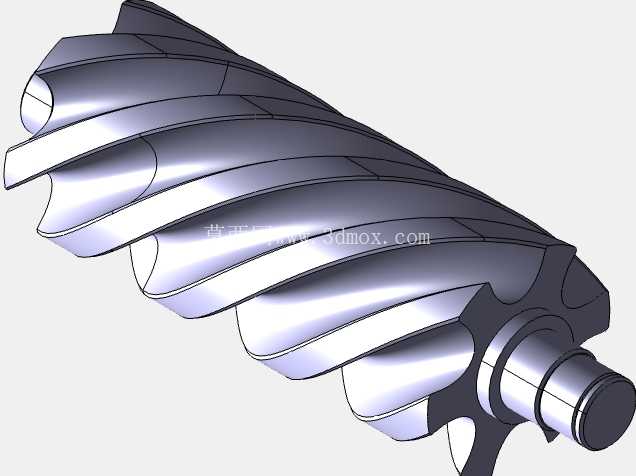

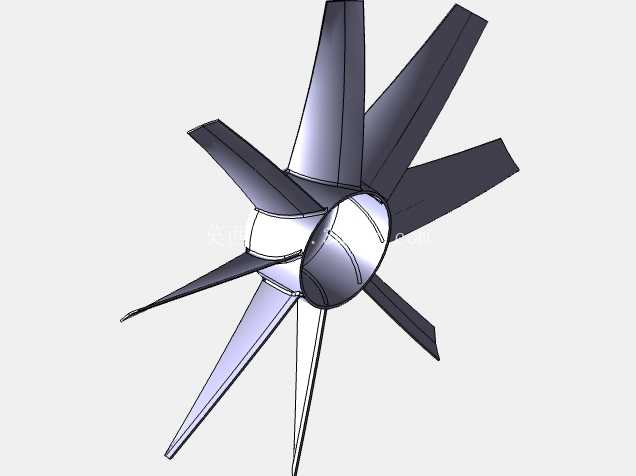

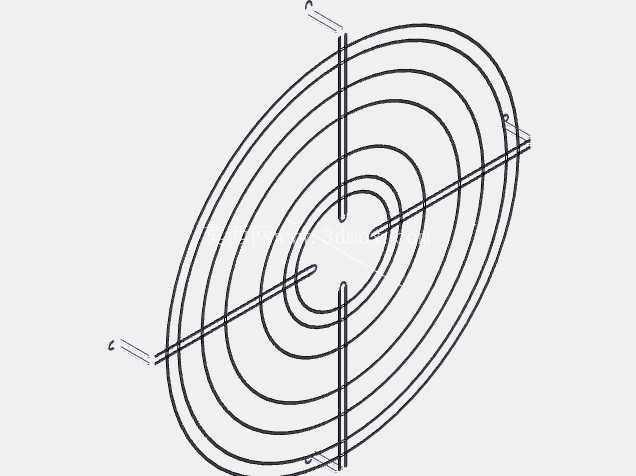

在中小型工业制冷、车间集中供气、小型工艺冷却系统的配套选型中，这类直联式螺杆压缩机组是非常常见的集成化单元，区别于分体布置的压缩主机与冷却系统，这套模型把压缩主机、驱动电机、风冷冷却器、连接管路全部整合在同一个公共底座上，现场安装时只需要对接进出气口、供电线路就可以投入使用，大幅减少现场管路施工与对位校准的工作量。从结构布局来看，整套机组采用卧式排布逻辑，驱动电机布置在底座右侧，通过直联联轴器与螺杆压缩主机的输入端连接，省去了皮带传动或者齿轮增速箱的传动损耗，传动效率更高，日常维护时不需要定期调整皮带张紧度，也不用定期更换齿轮箱润滑油，长期运行的维护成本更低。压缩主机的排气口通过金属硬管直接连接到左侧的风冷冷却器进气端，管路走向上做了圆弧折弯处理，避免直角弯头带来的气流阻力损失，管路的固定点直接落在冷却器侧的支架上，避免机组运行振动带来的管路焊缝疲劳开裂问题。左侧的风冷冷却器采用23英寸大直径轴流风扇配置，冷却盘管采用蛇形排布的翅片管结构，风扇正对盘管布置，运行时气流直接穿过盘管带走压缩过程产生的热量，这种冷却结构不需要外接冷却水循环系统，特别适合没有集中冷却水供应的小型车间、户外临时供气站点、移动式制冷机组配套使用，不用额外配置冷却塔、冷却水泵等附属设备，整体部署的灵活性更强。从安装边界来看，整套机组的重心完全落在公共底座范围内，底座上预留了多个地脚螺栓安装孔，安装时只需要保证基础平面的平面度公差在每米2mm以内，就可以直接固定，不需要额外做复杂的减震基础，底座的结构采用型钢焊接成型，自身的刚性足够抵消机组运行时的振动传递，不会出现运行时底座共振的问题。设计过程中，这套机组的布局充分考虑了日常维护的操作空间，电机的接线盒朝向外侧，压缩主机的油位观察口、注油口、排污口都预留了足够的操作空间，日常巡检时不需要拆解外围结构就可以直接观察设备运行状态，冷却器的盘管表面预留了吹扫空间，长期运行积灰后可以直接用压缩空气从外侧吹扫清理，不需要拆解冷却器护板。在功能匹配上，3kW的驱动功率对应0.3-0.5MPa排气压力下每分钟1.2-1.5立方米的排气量，足够满足小型气动工具集中供气、小型冷库制冷系统压缩、实验台工艺气体压缩的使用需求，直联传动的结构让机组的整体轴向尺寸更紧凑，相比皮带传动的同功率机组，轴向长度缩短了15%左右，更适合安装空间受限的设备舱、小型机房场景。冷却器的风扇采用独立的供电控制逻辑，和压缩主机的运行做联锁控制，主机启动后风扇同步运行，主机停机后风扇延时运行3分钟，带走冷却器盘管内的残余热量，避免高温气体滞留导致盘管内积碳，延长冷却器的使用寿命。整套模型的结构细节还原了实际产品的装配关系，联轴器位置预留了安全护罩的安装位，管路的连接法兰位置、密封结构都做了对应还原，电气接线的走线槽沿着底座侧边布置，避免走线和运动部件、高温管路产生干涉，这些细节都是实际产品设计中必须考虑的工程要点，对于做同类产品选型、结构改型的设计人员来说，参考价值很高，能够直接对应实际生产中的装配逻辑，不会出现建模结构和实际加工装配脱节的问题。
