丹佛斯VSH170AGANA涡旋制冷压缩机结构

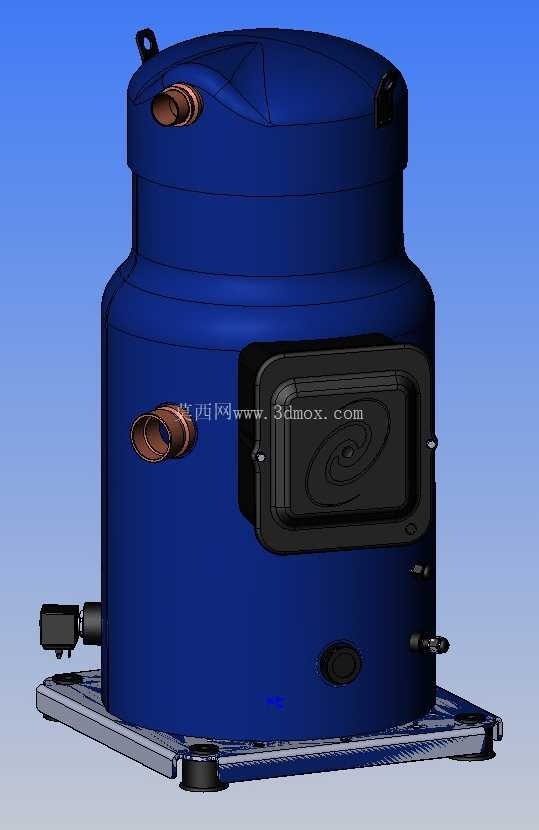

这款涡旋压缩机的三维结构还原度覆盖了商用制冷系统选型、结构适配全流程的核心参考点，从实际工程落地的角度看，这类定频涡旋机型主要适配中小型商用中央空调、低温冷库机组、空气源热泵采暖系统的核心动力单元，在商超冷柜、工业工艺冷却、数据机房辅助温控场景中也有大量成熟应用，其核心作用是通过涡旋盘的啮合运动完成制冷剂蒸汽的压缩升压，驱动整个制冷循环的热量搬运过程。从结构设计思路来看，整机采用立式封闭壳体布局，上部为高压排气腔，下部集成电机组件与涡旋压缩机构，这种布局可以利用壳体下部的冷冻油实现运动部件的飞溅润滑，同时立式结构的重心沿安装底座垂直分布，能降低机组运行时的振动传递，减少外接管路的疲劳应力。壳体侧面的两个铜质接口分别对应吸气与排气通路，大口径接口为低压吸气端，直接连通系统蒸发器的回气通路，吸入的低温低压制冷剂蒸汽会先流经电机腔体，带走电机运行产生的热量后再进入涡旋盘压缩腔，这种吸气冷却电机的设计可以在不额外增加散热结构的前提下，保证电机在额定负载下的温升控制在绝缘等级允许范围内，同时提升压缩过程的吸气过热度，避免液击风险。侧面的黑色电气接线盒采用密封式结构，接线端子与壳体之间设置绝缘密封层，既可以防止制冷系统运行时的凝露渗入接线腔造成电气故障，也能适配户外安装场景下的防雨防尘要求，接线盒旁的小口径接头为工艺检修口，可用于系统抽真空、充注制冷剂时的压力检测，也可外接高低压保护开关，实现系统运行压力的超限保护。底部的安装底座采用冲压钢板折弯成型，底座与压缩机壳体之间设置三个橡胶减震垫，减震垫的刚度匹配整机运行重量与振动频率，可将压缩机运行时的涡旋啮合振动、电机电磁振动进行有效隔离，避免振动传递到安装机架与外接管路引发共振噪音，底座的安装孔位尺寸经过标准化设计，可直接适配同冷量段多数商用机组的安装机架，不需要额外制作转接板，能减少现场安装的加工工作量。从安装边界来看，整机的径向尺寸需要预留至少150mm的周边操作空间，用于接线、管路连接与后期检修，上部排气端需要预留不小于200mm的垂直空间，方便排气阀件的安装与维护，侧面吸气接口的连接管路需要设置合理的弯曲半径，避免管路应力集中在接口焊缝处，同时管路需要设置单独的管卡固定，不能将管路重量全部压在压缩机接口上。涡旋压缩腔的设计采用无排气阀结构，相比传统活塞式压缩机减少了阀片运动的故障点，容积效率更高，在部分负荷工况下的运行稳定性更强，壳体内部的高低压腔之间采用焊接密封结构，整个压缩过程的泄漏量控制在极低水平，能保证长期运行后的冷量衰减幅度控制在合理范围内。在实际选型适配时，需要结合系统的蒸发温度、冷凝温度区间匹配对应的机型，这款机型的涡旋盘型线针对中温制冷工况做了优化，在蒸发温度-5℃到10℃的区间内运行效率最高，适配常规舒适性空调与常温冷库场景，如果用于更低蒸发温度的速冻工况，需要搭配喷液冷却组件，避免排气温度过高引发润滑油碳化。整机的外形设计充分考虑了运输与安装的便利性，顶部设置的吊装吊耳可以直接穿入吊绳完成整机吊装，不需要额外制作吊装工装，壳体表面的涂装采用耐候性粉末涂层，可适应潮湿、轻度腐蚀的安装环境，避免长期运行后壳体表面锈蚀影响结构强度。
