汽车涡轮喷气发动机用离心式叶轮结构

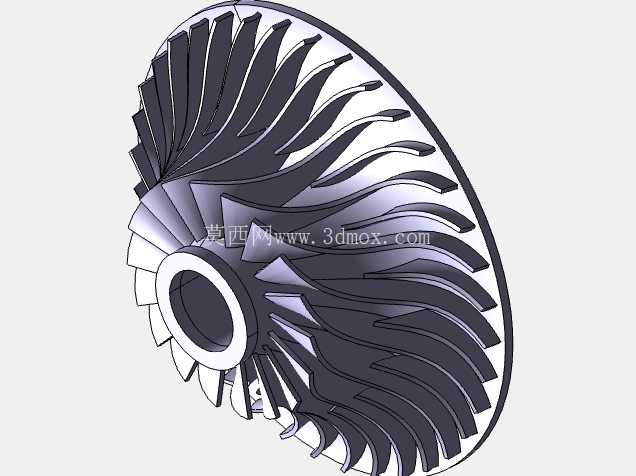

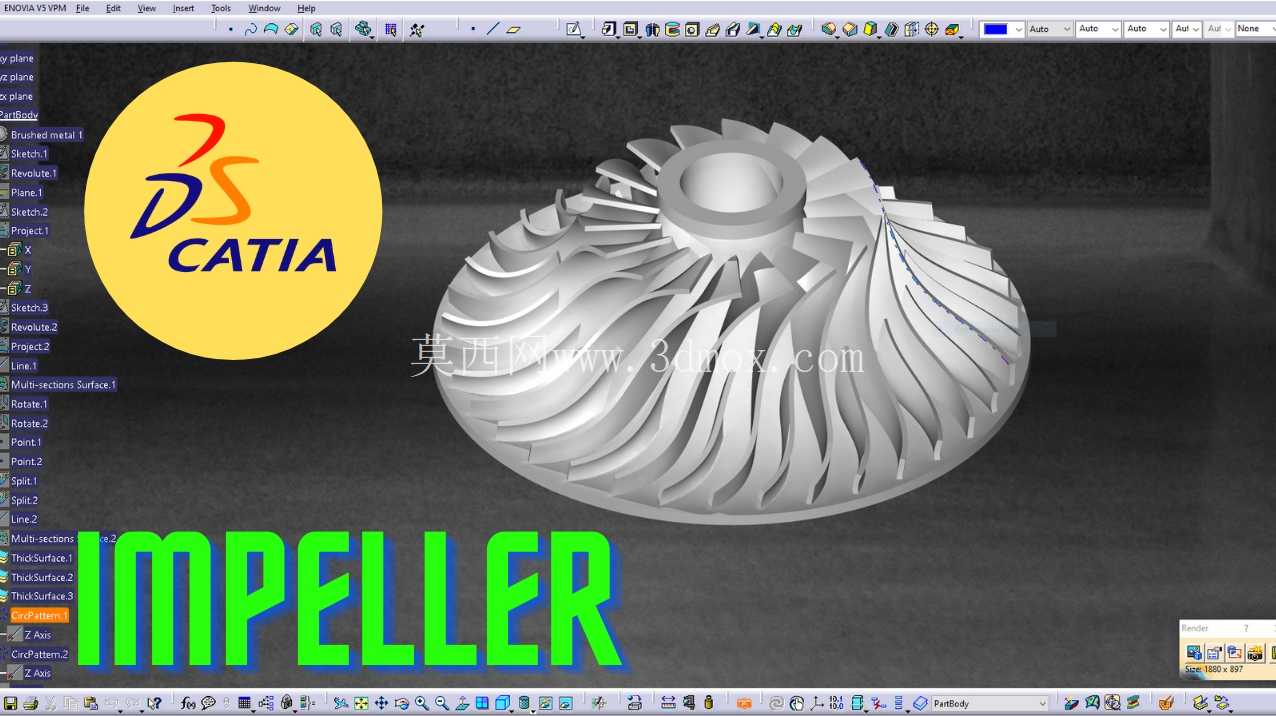

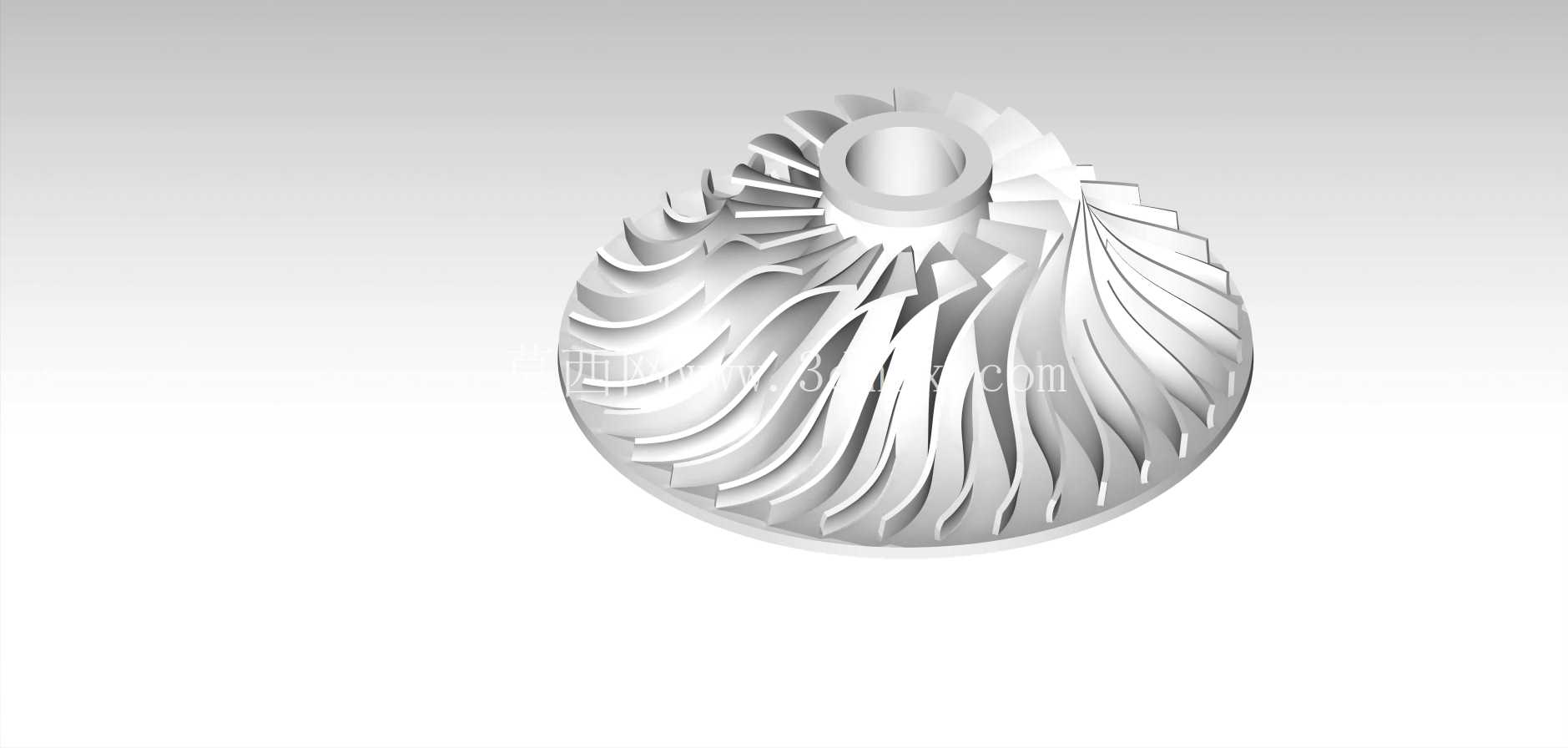

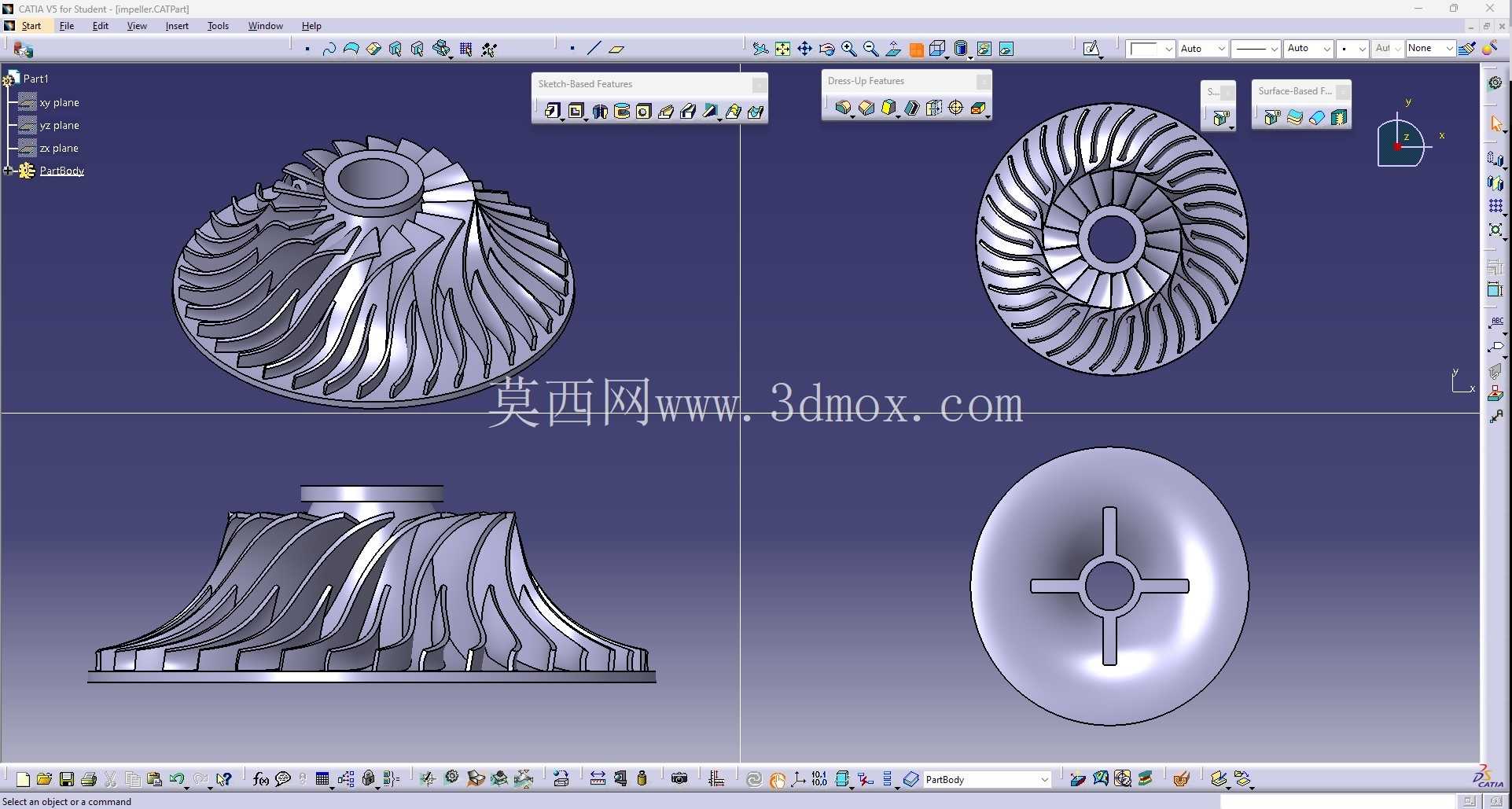

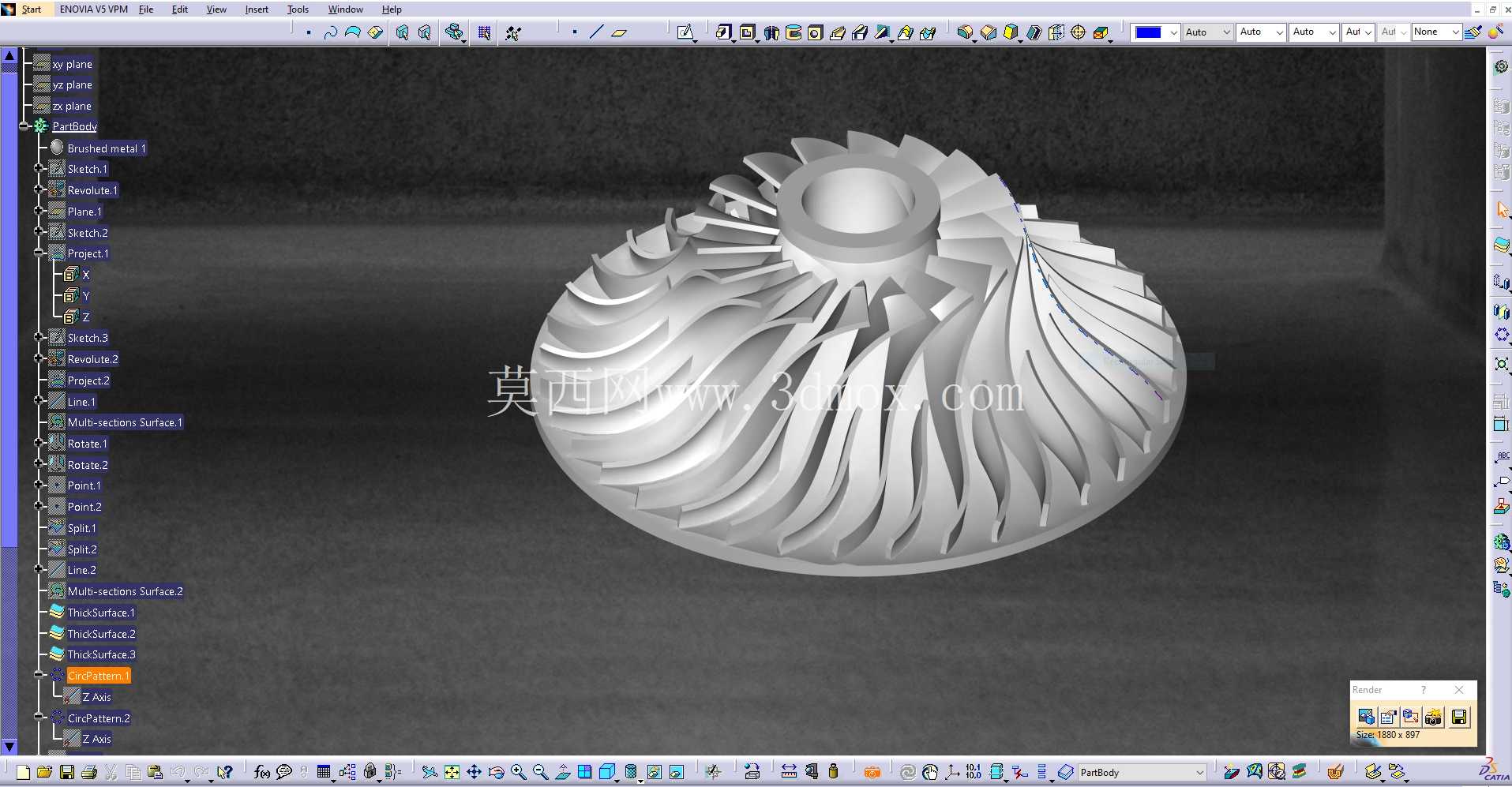

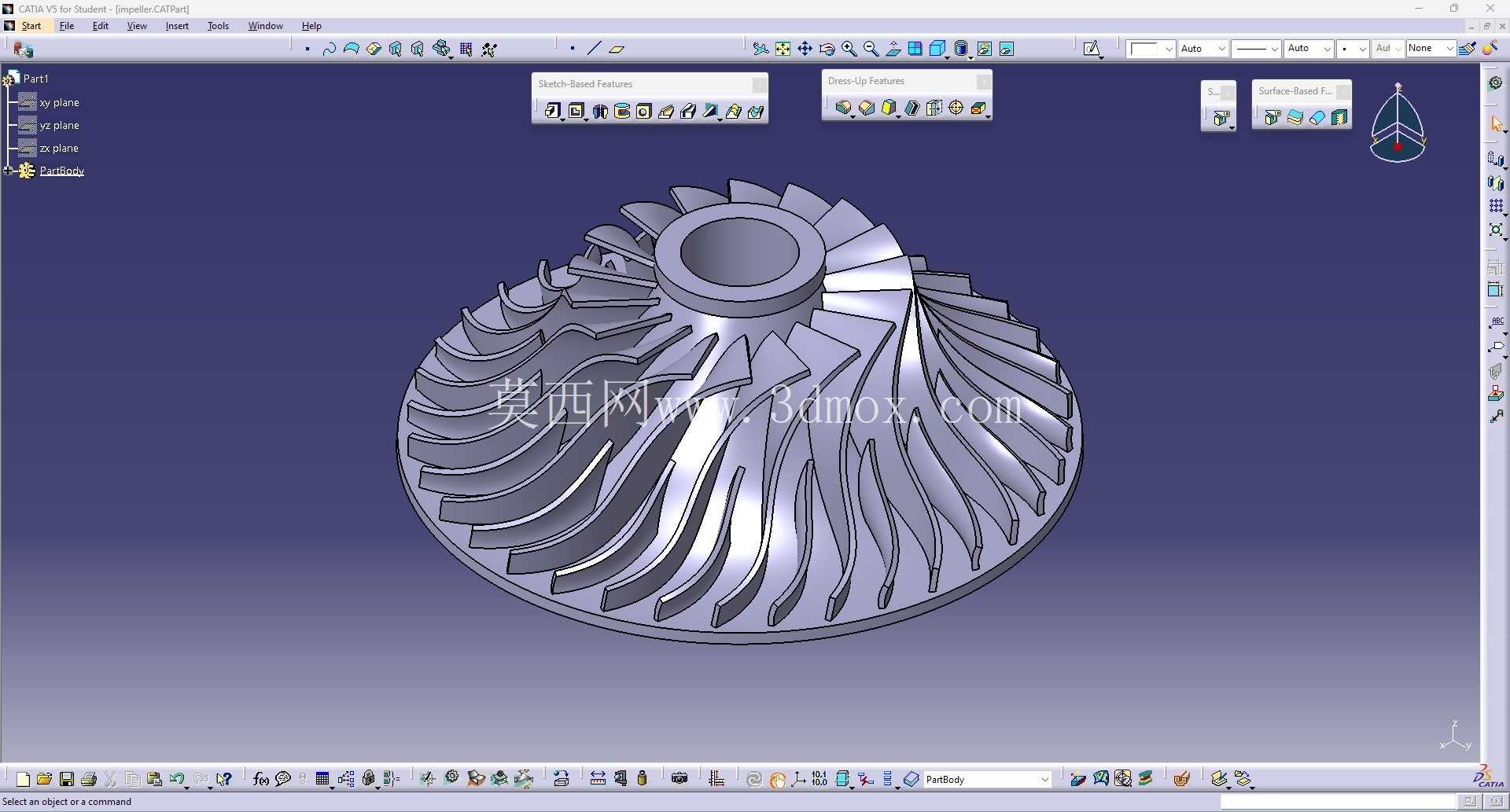

这款叶轮主要配套小排量涡轮喷气发动机的压气机端使用，在汽车领域的应用场景覆盖了改装车动力升级单元、小型航空辅助动力装置、微型燃气轮机发电设备的核心压气环节，日常运行中承担着将进入进气道的常压空气逐级加压，输送至燃烧室与燃油混合燃烧的核心功能，其做功效率直接决定了整套动力单元的输出功率与燃油经济性表现。从结构设计逻辑来看，这款叶轮采用后弯式三元流叶片构型，叶片型线沿轴向到径向平滑过渡，进口段叶片前缘做了小圆角修型处理，能够降低进气端的气流冲击损失，避免高转速下出现气流分离导致的喘振问题；叶片数量经过流场仿真优化，相邻叶片间的流道截面沿气流流动方向均匀扩张，保证空气在流道内逐步升压的过程中流速均匀变化，不会出现局部涡流造成的能量损耗。叶轮中心的轮毂位置设计有带定位台阶的安装孔，孔壁加工有键槽结构，安装时可与涡轮轴通过平键实现周向固定，配合轴端锁紧螺母完成轴向定位，安装孔的直径公差控制在H7级别，与轴的配合选用过渡配合，既保证高转速下的同轴度要求，也方便后期维护时的拆装作业。叶轮的整体外径根据配套动力单元的排量做了适配设计，轮盘背部做了等强度减薄处理，在保证12万转最高工作转速下结构强度满足要求的前提下，尽可能降低整体转动惯量，减少涡轮轴的启动负载，提升动力响应速度。叶片的出口安装角经过反复迭代调整，能够保证压气机在常用工况区间内的效率保持在较高水平，叶片与轮盘的连接位置做了大圆角过渡处理，避免应力集中导致的高周疲劳断裂问题，所有叶片的型面精度控制在0.02mm以内，做动平衡校正时的剩余不平衡量控制在0.5g·mm以内，避免高转速运行时出现振动超标问题。在实际装配场景中，这款叶轮的轴向安装尺寸需要与压气机壳的扩压器间隙匹配，叶轮出口端与扩压器的轴向间隙控制在0.3-0.5mm区间，间隙过大会导致压气效率下降，间隙过小则容易在热态运行时出现叶轮与壳体的刮擦故障。设计过程中针对叶轮的受力情况做了有限元校核，在最高工作转速下，叶片根部的最大应力低于材料的许用疲劳强度，能够满足长时间连续运行的寿命要求；流道表面的粗糙度要求达到Ra1.6以下，减少气流与壁面的摩擦损失，提升压气效率。这款叶轮的结构设计兼顾了气动效率与结构可靠性，既能够满足涡轮喷气发动机高转速运行的工况要求，也适配汽车冲压模具成型后的批量生产工艺，叶片的脱模角度经过优化，适合采用精密冲压结合后续整形的工艺完成加工，不需要过多的后续机加工序，能够有效控制批量生产的成本。在实际使用过程中，这款叶轮的工作转速区间覆盖了从怠速3万转到最高转速12万转的全范围，在常用的8-10万转工况区间内，压比能够达到2.5以上，满足小排量涡轮动力单元的进气增压需求，空气经过叶轮加压后温度会升高至120-150摄氏度，因此叶轮材料选用耐高温的铝合金材质，既保证高温下的结构强度，也尽可能降低自身重量，减少涡轮轴的负载。
