汽车传动系统用爪式联轴耦合结构

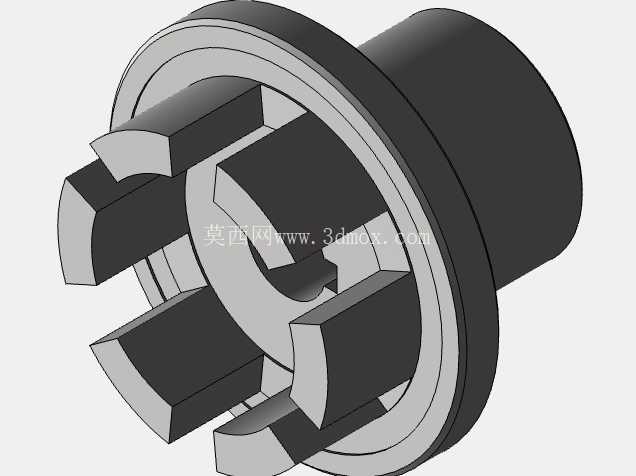

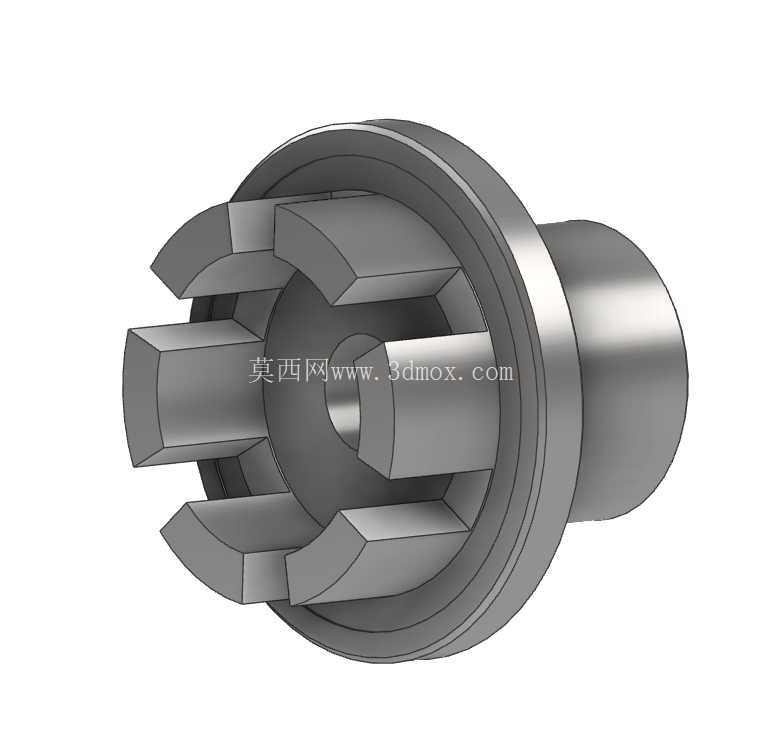

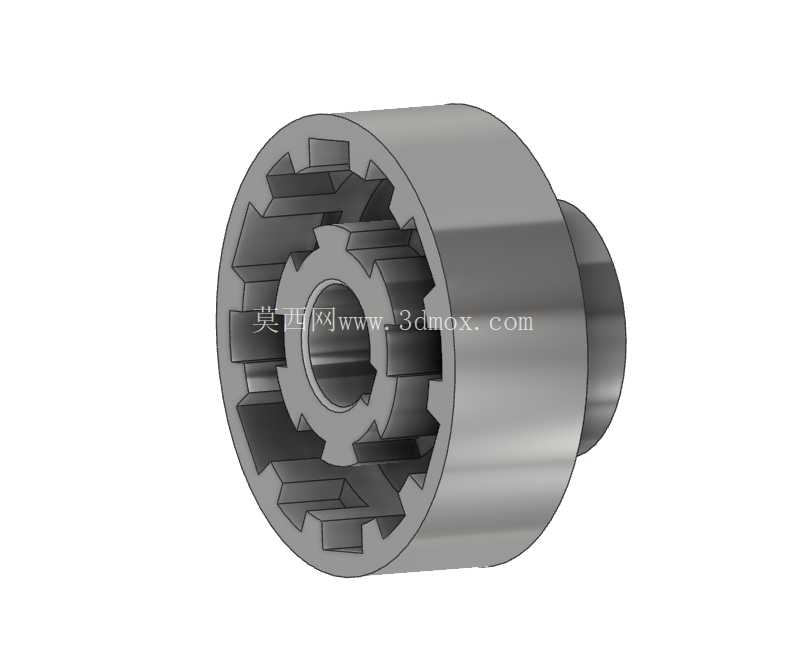

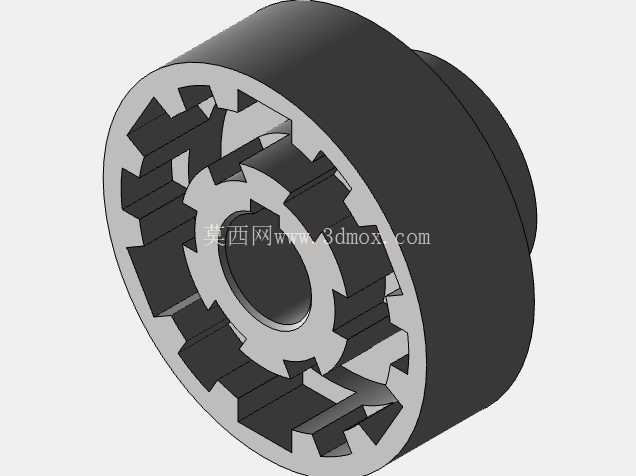

在汽车冲压生产线的传动链路里，这类爪式耦合结构常被布置在伺服送料辊与减速箱输出轴的衔接位置，也会出现在废料输送线的动力接驳段，核心作用是补偿两轴间的安装同轴度误差，同时在出现瞬时过载时通过爪部的弹性接触实现微量卸荷，避免硬连接状态下的轴系扭振损伤。从结构设计逻辑来看，该耦合件采用端部分布六个凸爪的布局，凸爪的工作面做了15度的倾角处理，并非垂直于端面的直爪结构，这种设计能让配对的另一半耦合件在嵌入时自动导正，哪怕安装时两轴存在0.2mm以内的径向偏移、1度以内的角向偏差，都能在运转过程中通过爪面的滑动贴合自动补偿，不会出现卡滞或局部应力集中的问题。

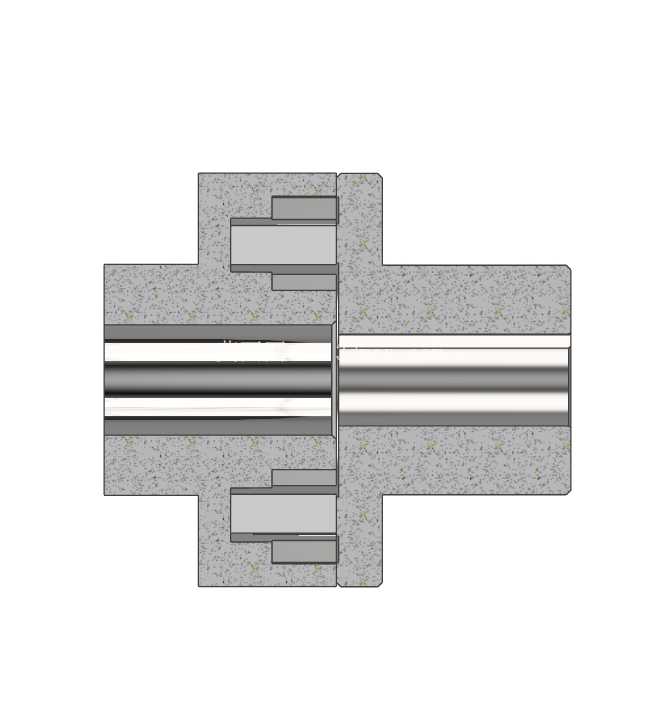

从安装边界来看，该耦合件的带法兰端外径为适配常规冲压线送料机构的安装座设计，法兰端的止口尺寸与常用的J系列电机输出轴端止口匹配，后端的圆柱轴段长度控制在合理范围，安装时不需要额外扩孔或调整轴系的轴向间距，直接套入轴端后通过端面的紧定螺钉锁紧即可完成装配，不需要复杂的对中工装，现场维护更换时能在十分钟内完成拆装，适配汽车冲压车间连续生产的快换需求。

功能特性层面，六个凸爪的等分布局让扭矩传递过程中的受力更均匀，每个凸爪的根部都做了R3的圆角过渡，避免直角根部在交变载荷下出现应力开裂，凸爪的啮合深度经过计算，在传递额定扭矩时，爪面的接触压强控制在许用接触应力的60%以内，预留足够的安全余量应对冲压设备启停时的瞬时冲击载荷。和传统的刚性凸缘联轴器相比，这种爪式耦合结构不需要高精度的对中操作，对车间现场安装工人的技能要求更低，同时在送料机构出现卡料瞬时过载时，爪部之间的微量滑移能吸收部分冲击能量，避免扭矩直接传递到减速箱齿轮端造成打齿故障。

设计过程中，首先要匹配汽车冲压线送料机构的常用轴径范围，确定内孔的公差带为H7，适配k6公差的电机轴与减速箱输出轴，保证装配后的间隙在合理范围，既不会过松导致运转时晃动，也不会过紧造成装配困难。凸爪的倾角选择经过多轮仿真验证，15度的倾角既能保证自动导正的效果，又不会因为倾角过大导致运转时出现轴向分力过大、推挤轴系产生轴向窜动的问题。法兰端的厚度经过刚度校核，在额定扭矩下法兰端面的轴向变形量小于0.01mm，不会因为法兰变形导致爪部啮合深度不足出现脱开风险。

实际应用场景中，这类耦合件除了用在汽车冲压生产线的送料环节，也可适配小型自动化输送线的动力轴连接，尤其是存在频繁正反转、启停冲击的工况下，其缓冲补偿的特性比刚性联轴器的使用寿命高出30%以上。需要注意的是，该耦合件的爪部啮合面需要定期涂抹润滑脂，避免长期干摩擦导致爪面磨损过快，正常维护周期下的使用寿命可达12000小时以上，完全满足汽车冲压车间两班倒连续生产的使用需求。在三维建模过程中，凸爪的曲面过渡需要保证曲率连续，避免建模时出现碎面导致后续加工编程时出现刀路异常，内孔的键槽尺寸按照GB/T 1095的标准平键槽设计，不需要额外定制非标键，降低配件采购成本。
