齿轮连杆组合式活塞往复传动结构

项目分类:汽车冲压模具 发布时间:2026-07-29 ID:1203239
  • 齿轮连杆组合式活塞往复传动结构
  • 齿轮连杆组合式活塞往复传动结构
  • 齿轮连杆组合式活塞往复传动结构
  • 齿轮连杆组合式活塞往复传动结构
  • 齿轮连杆组合式活塞往复传动结构
  • 齿轮连杆组合式活塞往复传动结构
  • 齿轮连杆组合式活塞往复传动结构
  • 齿轮连杆组合式活塞往复传动结构
  • 齿轮连杆组合式活塞往复传动结构
  • 齿轮连杆组合式活塞往复传动结构

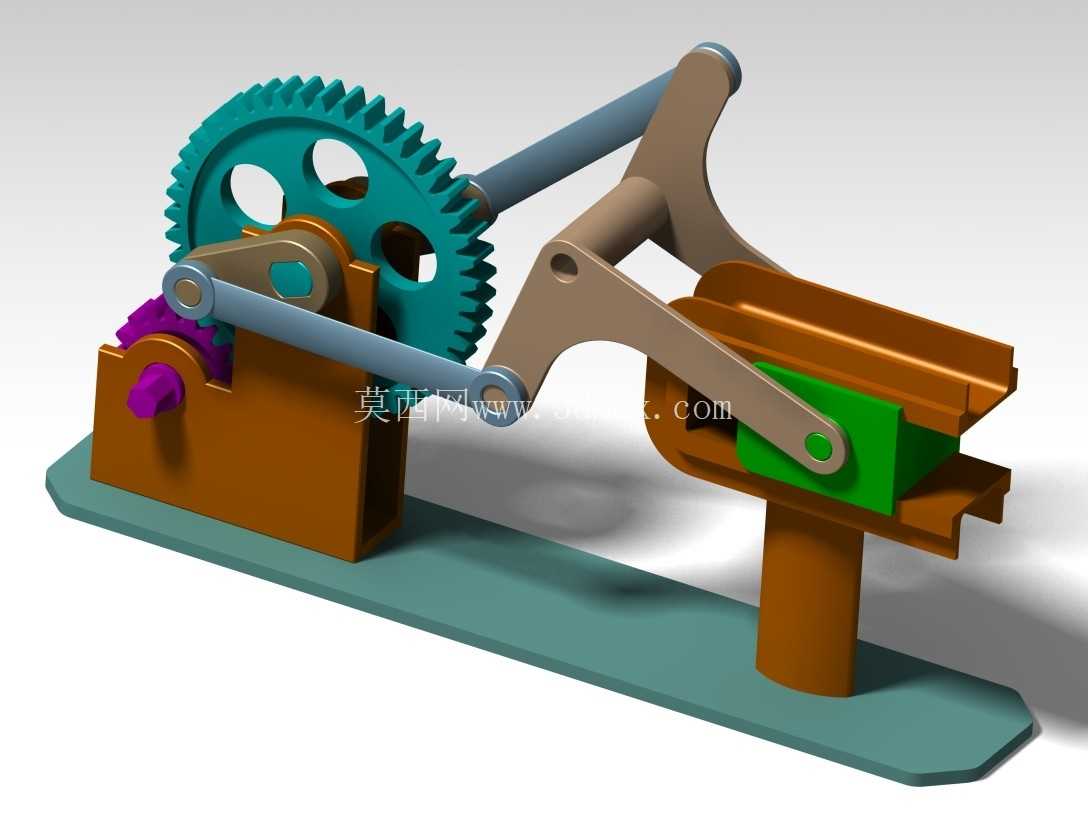

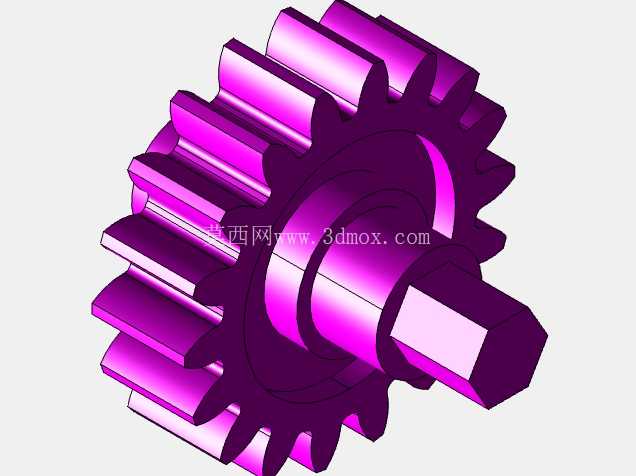

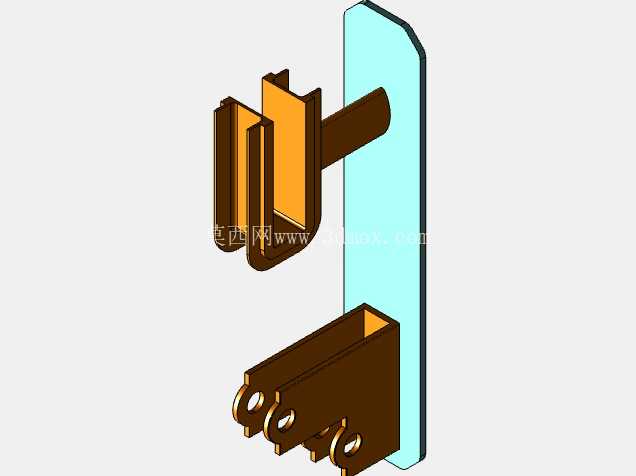

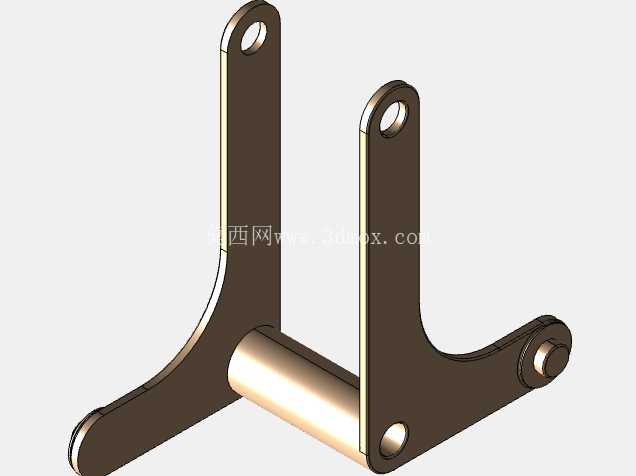

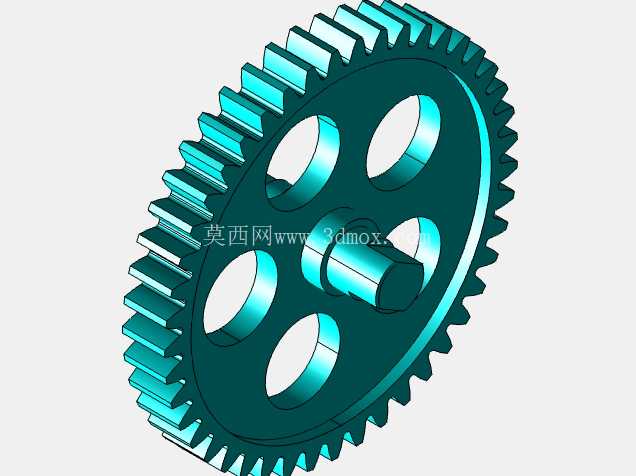

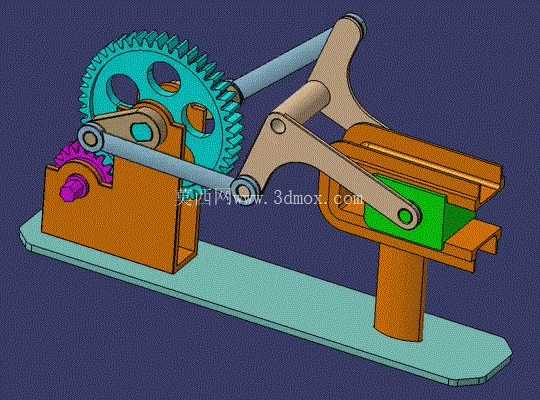

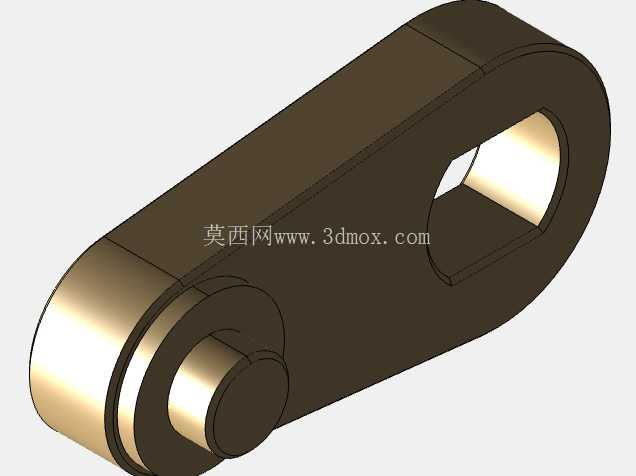

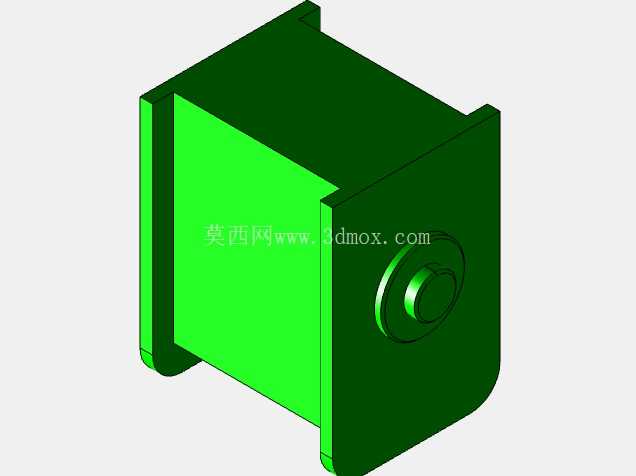

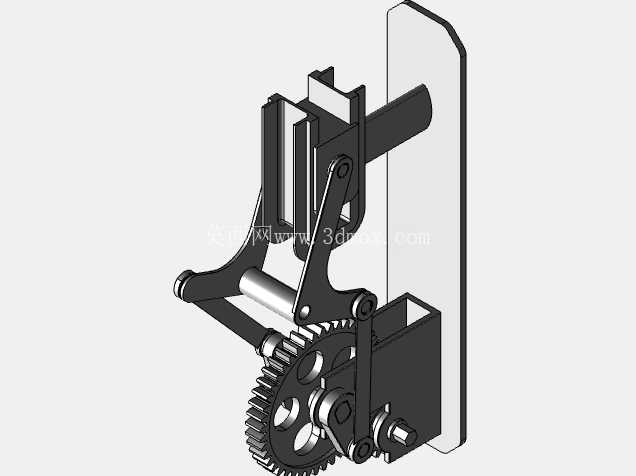

这套传动结构核心是通过齿轮啮合输入动力,经多组连杆完成运动形式转换,最终输出直线往复动作,在汽车冲压工序的送料、顶出工位有明确适配场景,也可移植到小型自动化设备的直线驱动单元做动力输出端。从结构布局来看,动力输入侧采用小模数圆柱齿轮与大直径从动齿轮啮合,实现一级减速,降低输入转速的同时放大输出扭矩,匹配活塞端直线动作的推力需求,齿轮副的啮合间隙在建模时预留了0.02-0.05mm的装配余量,避免实际加工后因零件公差出现卡滞。从动齿轮的偏心轴位直接连接第一组传动连杆,通过铰接点将齿轮的圆周旋转运动转化为连杆的平面摆动,第二组连杆与摆臂构件配合,对运动轨迹做约束修正,消除单组连杆传动过程中的死点问题,保证整个传动循环的动作连贯性,不会出现启动卡滞或行程断点。末端的活塞滑块采用矩形导轨导向结构,滑块与导轨的配合面做了等宽设计,侧向间隙控制在合理范围,往复运动过程中不会出现偏摆,保证输出动作的直线度,适配冲压工序中对送料位置精度的要求,滑块的行程由连杆铰接点的偏心距决定,可通过调整铰接孔位适配不同的行程需求。整个机构安装在一体化的铸造式底座上,底座上预留了齿轮轴的安装轴承位、连杆铰接支座的定位孔、导轨组件的安装沉孔,所有安装孔位的位置度公差在建模时按IT7级精度设定,满足常规机加工的精度要求,不需要额外做二次配做。底座的安装边界做了圆角过渡处理,避免应力集中,支撑立柱与底座、导轨组件的连接位置做了加强筋结构,承受往复运动的交变载荷时不会出现结构变形。从实际应用角度出发,这套结构不需要额外的直线驱动元件,仅通过旋转动力输入即可获得稳定的直线往复输出,相比气缸驱动的方案,不需要配套气源管路,动作节奏完全由输入转速控制,可实现连续无级的行程速度调整,在连续冲压的自动化送料场景中,能匹配冲床的滑块行程节奏,实现送料、退料动作与冲压动作的精准同步,不会出现动作时序错位导致的模具损坏或工件报废。建模过程中对所有铰接位置都做了销轴与衬套的配合结构设计,衬套采用耐磨材质预留选型空间,长期往复运动磨损后仅需更换衬套即可恢复装配精度,不需要更换整个连杆构件,降低后期维护成本。齿轮副的传动比设定结合了常规伺服电机的输出转速范围,不需要额外增加减速箱即可获得活塞端合适的往复频次,适配中小型汽车冲压件的生产节拍需求,不会因动作过快导致工件定位偏移,也不会因动作过慢影响生产效率。整个机构的外形尺寸控制在紧凑型区间,可直接集成到冲压模具的内部或模侧安装位,不需要额外占用过多的设备周边空间,安装时仅需固定底座的四个安装孔位,连接输入轴的动力源即可完成装配,调试过程中可通过手动盘车检查整个传动循环的动作顺畅度,确认无卡滞点后再连接动力进行负载运行。
