链传动精密链轮结构设计方案

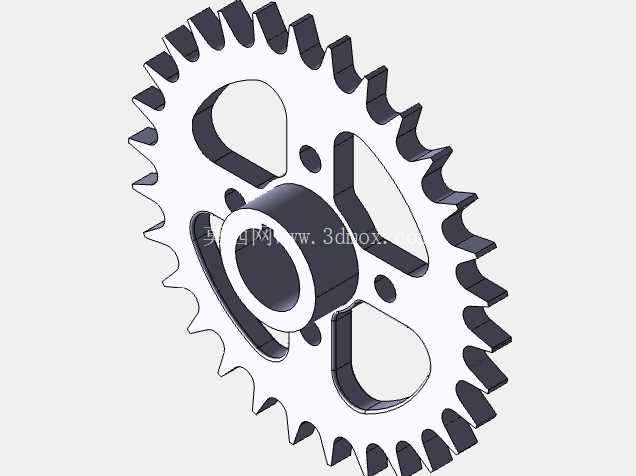

在各类链传动系统的设计搭建中，链轮作为核心啮合传动零件，其结构合理性直接决定整套传动机构的运行稳定性、传动效率与服役寿命，这款精密链轮的结构设计，完全围绕中高速链传动工况的实际使用需求展开，适配常规滚子链条的啮合传动场景，可广泛应用在工业输送线、动力传输单元、农机传动机构、轻工设备传动系统等需要精准链传动的场景中。从实际安装边界来看，这款链轮的中心轮毂采用同轴阶梯凸台结构，中心通孔为标准安装轴孔，可直接与对应直径的传动轴配合，轮毂轴向长度经过匹配计算，既能够保证与传动轴的配合接触长度足够，传递额定扭矩时不会出现轴孔压溃、配合松脱的问题，又不会过度占用轴向安装空间，适配多数常规传动箱内的轴向尺寸余量。轮体部分采用三减重孔对称布局，三个扇形减重孔沿轮毂周向120度均匀分布，在不削弱轮体整体结构强度、不影响齿根受力承载的前提下，尽可能去除轮辐区域的冗余材料，既降低了链轮自身的转动惯量，让传动启停过程的动态响应更灵敏，也减少了零件整体重量，降低传动轴的悬臂负载，对于长时间连续运行的传动系统而言，更低的转动惯量也能减少空载功耗，提升整套传动的能量利用效率。齿形设计完全匹配对应规格链条的节距、滚子直径参数，每个轮齿的齿廓曲线经过啮合轨迹校核，保证链条滚子进入啮合、退出啮合的过程顺滑无卡滞，不会出现跳齿、咬链的异常工况，齿顶部分做了合理的倒角过渡，避免装配时轮齿与链条链板发生剐蹭，也能减少啮合过程中对链条滚子的冲击磨损。齿根位置的圆弧半径与链条滚子外径精准适配，啮合接触时应力分布均匀，不会出现局部应力集中导致的齿根断裂、滚子过度磨损问题。在设计思路上，这款链轮没有采用多余的复杂结构，所有结构特征都服务于实际传动需求：轮毂与轮辐之间设置了均匀分布的小圆孔工艺结构，既可以作为动平衡校正的工艺孔，方便零件加工完成后做动平衡调校，适配中高速转动的工况需求，也能在一定程度上缓解轮体铸造或机加工过程中的内应力集中，减少零件热处理后的变形量。轮齿的厚度经过匹配计算，与对应链条的内节内宽尺寸留有合理的配合间隙，既不会因为间隙过小导致链条卡滞，也不会因为间隙过大出现啮合偏载、轮齿偏磨的问题。从实际使用场景来看，这类链轮既可以作为单级链传动的主动轮或从动轮使用，也可以搭配多排链条实现大扭矩的动力传输，在安装时，只要保证两轴的平行度符合安装规范，链轮的共面度调整到位，搭配张紧机构合理调整链条张紧度，就可以实现长时间稳定的动力传输。不同于部分简易链轮采用的平板式轮体结构，这款链轮的轮毂凸台设计可以让轮体安装时的定位更精准，轴上装配时不需要额外增加过多的定位轴套，简化装配流程，也减少了装配累积误差对传动精度的影响。轮齿部分的加工精度可以满足常规工业传动的精度要求，齿面粗糙度控制在合理区间，既能够减少啮合过程中的摩擦损耗，也不会因为过高的精度要求带来不必要的加工成本提升。在材料选型的适配性上，这款结构的链轮可以根据实际使用工况选择不同的材料与热处理工艺：对于中低速、轻负载的输送场景，可以采用45号钢调质处理，齿面高频淬火提升耐磨性；对于高负载、高转速的动力传动场景，可以采用合金钢材料经渗碳淬火处理，获得更高的齿面硬度与芯部韧性，承受更大的冲击载荷。从安装维护的角度来看，这款对称式的结构设计没有方向性要求，装配时不需要区分正反方向，降低现场装配的出错概率，日常维护时只需要定期检查齿面磨损情况、链条张紧度即可，轮体的开放式结构也方便日常检查齿面啮合状态，不需要拆解过多周边结构就可以观察磨损情况。在传动系统的布局中，这款链轮的外径尺寸经过优化，在满足传动比要求的前提下，尽可能控制轮体外径尺寸，减少传动机构的整体占用空间，适配多数紧凑型设备的内部安装空间要求，轮体的减重孔结构也方便现场安装时的吊装与对位，尤其是大规格链轮安装时，减重孔可以作为临时吊装点位，方便现场施工操作。
