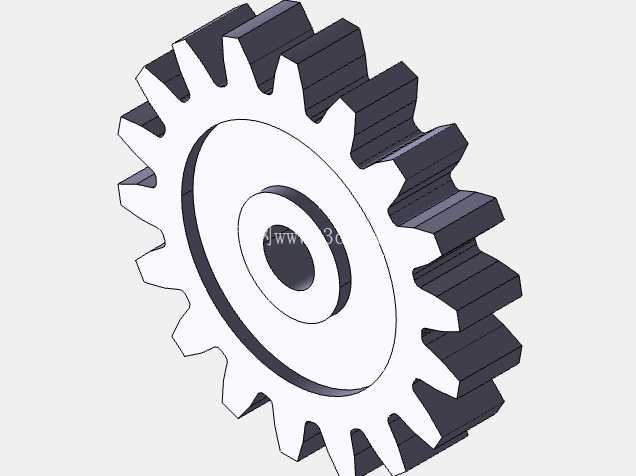

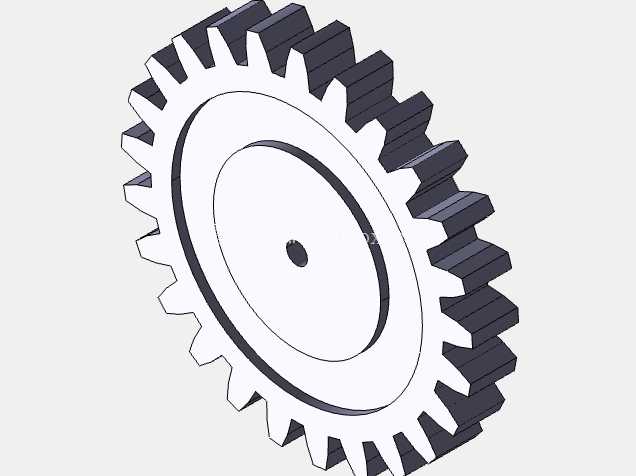

这套直齿主从动齿轮结构,核心应用场景覆盖各类需要定传动比动力传递的机械系统,从小型自动化输送线的动力分配单元,到机床进给机构的转速匹配组件,再到轻工设备的扭矩传递环节,都能见到这类啮合齿轮组的实际应用。不同于斜齿轮的轴向力问题,这套直齿结构在安装时不需要额外考虑轴向承载的补偿设计,对支撑轴承的选型要求更直接,适配常规深沟球轴承即可满足径向承载需求,在中小载荷的定轴传动场景下,装配维护的便捷性优势十分突出。
从功能特性来看,主从动齿轮的啮合齿形经过渐开线齿廓优化,啮合过程中齿面接触为线接触逐步过渡,传动过程中速比波动控制在极小范围内,不会出现明显的传动冲击,适合转速稳定的连续运转工况。齿轮中心的轴孔采用基孔制配合公差设计,与传动轴的配合等级可选H7/k6过渡配合,既保证传动过程中轴与轮毂之间无相对窜动,也能满足常规冷压装配的工艺要求,不需要额外设计复杂的胀套连接结构,适合批量加工的生产场景。轮毂部分的台阶式结构,一方面为齿轮的轴向定位提供了贴合面,安装时可以直接抵靠在轴肩位置,省去了调整垫片的反复配磨步骤,另一方面也平衡了齿圈部分的重量分布,减少高速运转时的不平衡量,降低整套传动机构的振动噪声。
设计过程中,首先根据目标传动系统的额定输入扭矩、输入转速以及需要实现的传动比,确定了两个齿轮的模数、齿数以及齿宽参数,齿宽系数选取常规闭式传动的合理区间,既保证齿面接触强度足够,也避免齿宽过大导致的载荷沿齿向分布不均问题。齿顶圆与齿根圆的过渡部分采用标准圆角处理,消除热处理过程中的应力集中点,提升轮齿的弯曲疲劳强度,避免长期交变载荷下出现齿根断裂的失效问题。两个齿轮的中心距按照无侧隙啮合的理论值预留了合理的齿侧间隙,既可以补偿加工过程中产生的齿形误差、安装时的中心距偏差,也能为啮合面的润滑油膜留存提供空间,减少齿面的磨粒磨损,延长齿轮的使用寿命。
从安装边界来看,主动齿轮的轴孔直径、轮毂轴向长度、齿顶圆直径都按照常规传动轴的安装尺寸设计,安装时不需要对现有传动轴进行额外加工,从动齿轮的安装孔位与主动齿轮保持同系列的配合公差,整套齿轮组可以直接替换原有同参数的失效齿轮,不需要改动周边的支撑结构、箱体安装位。齿面的加工精度等级满足中等精度传动要求,适配多数通用机械的传动精度需求,不需要进行额外的齿面修形加工,加工成本可控。在实际装配时,需要保证两个齿轮的轴线平行度误差控制在允许范围内,否则会出现齿面偏载,导致局部齿面过早磨损,啮合接触斑点的检查可以采用涂色法,保证接触斑点分布在齿面的中部区域,接触面积占比达到齿高、齿长的合理比例即可满足使用要求。日常运维过程中,这类齿轮组适配常规工业齿轮油润滑,根据运转转速的不同选择对应粘度的润滑油,定期检查齿面的磨损情况以及啮合间隙变化,即可保证长期稳定运行。不同于需要定制加工的特殊齿形齿轮,这套直齿主从动齿轮的参数符合通用标准,备件采购替换的通用性较强,不需要单独开模定制,对于设备运维的成本控制十分友好。在传动方向控制上,两个齿轮外啮合即可实现输入输出轴的反向旋转,搭配不同齿数的配比即可实现减速或者增速的传动需求,设计时已经考虑了不同传动比下的轮齿强度匹配,主动轮与从动轮的齿面硬度保持合理差值,保证两个齿轮的使用寿命基本匹配,避免出现单个齿轮过早失效导致整套传动机构停机的问题。
