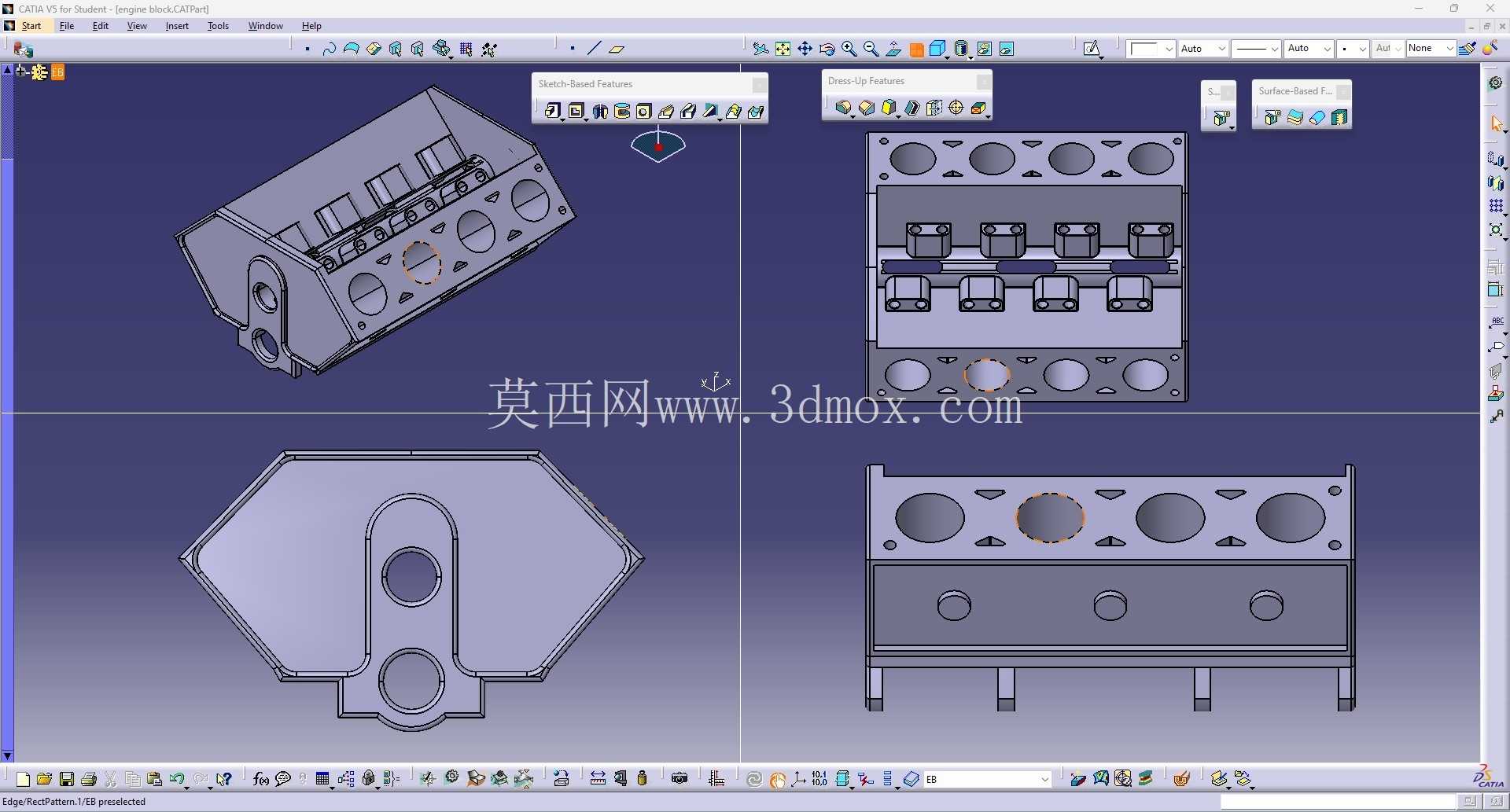

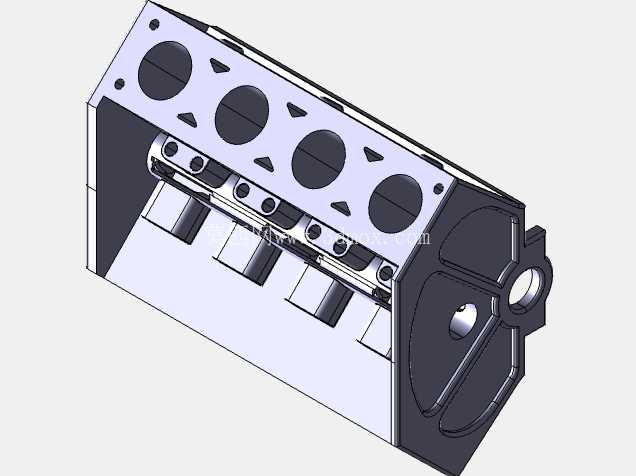

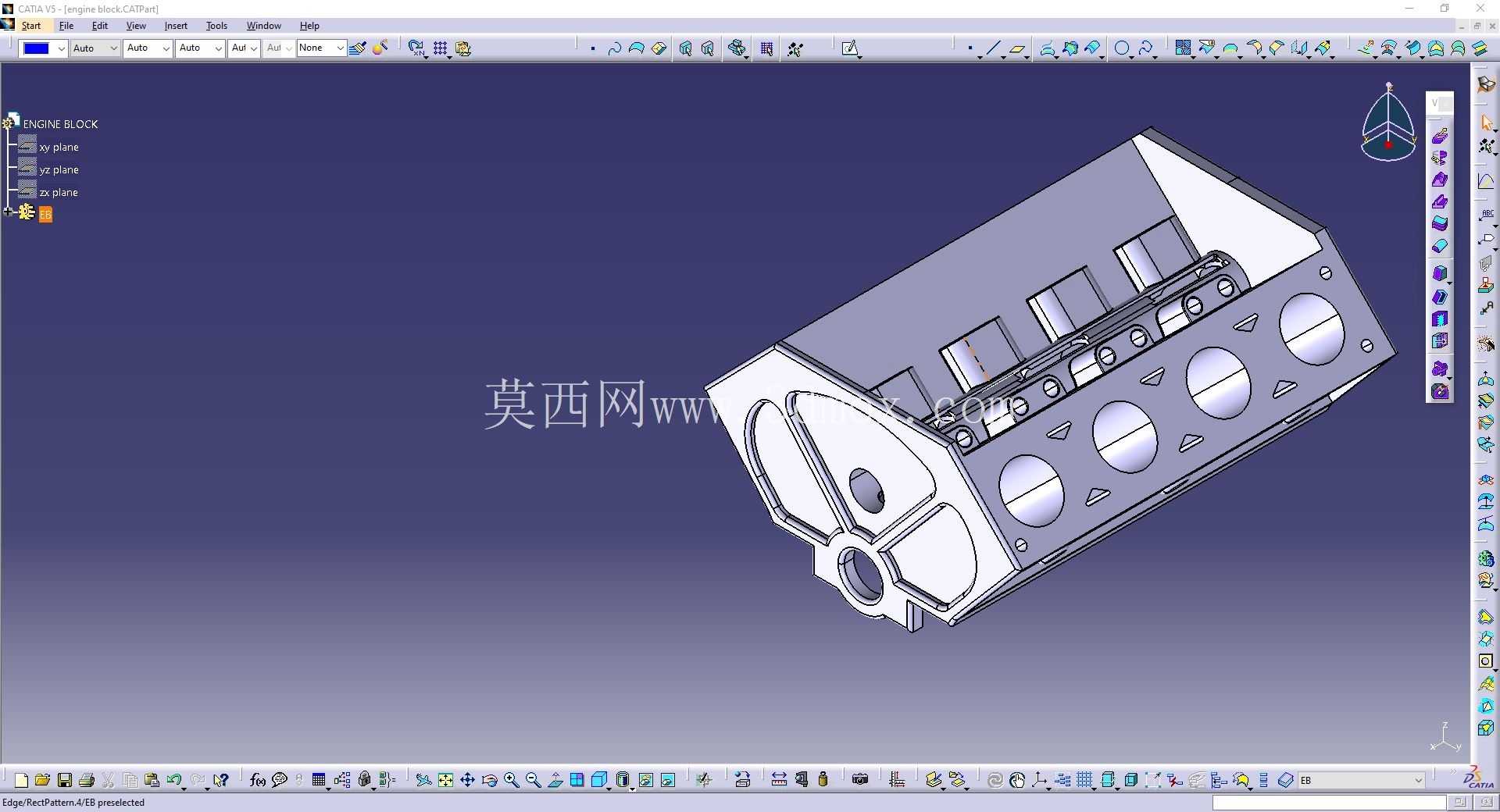

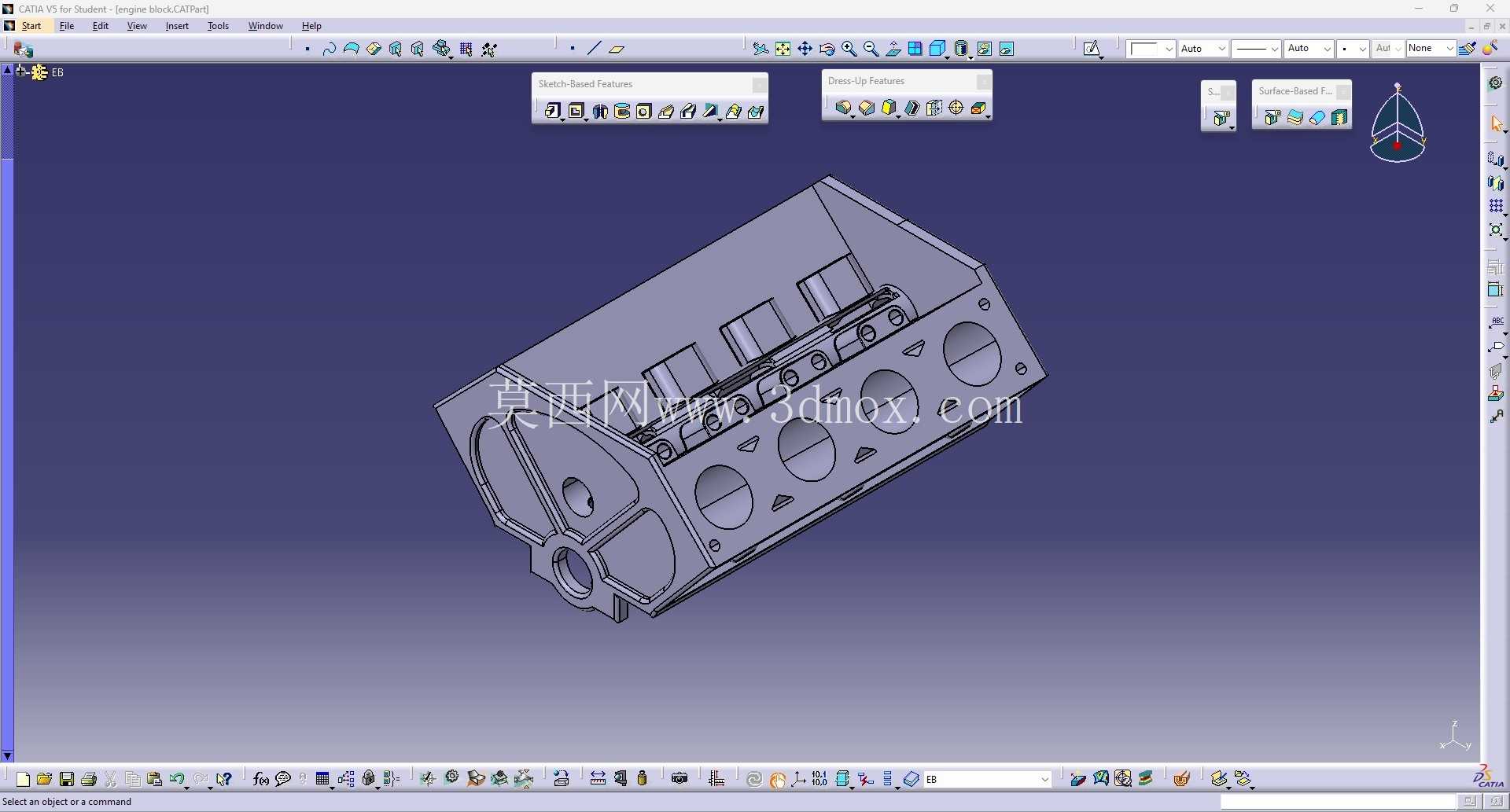

直列四缸发动机缸体结构三维设计

在车用内燃机的整机开发流程里，缸体作为整台动力单元的承载基体，所有曲柄连杆机构、配气机构、润滑冷却回路、附件安装点位都要依托缸体的结构精度来保证运行可靠性，这款直列四缸机型的缸体设计，首先要匹配乘用车前置前驱动力舱的横向布置边界，整体长度控制在适配1.6-2.0L排量的常规区间，缸心距按照同排量量产机型的通用设计准则取定值，既保证相邻气缸之间的水套壁厚满足铸造工艺要求，也不会因为缸心距过大导致整机宽度超标，挤占动力舱内转向机、空调压缩机、进排气歧管的安装空间。从结构设计逻辑来看，这款缸体采用平底式曲轴箱结构，相比龙门式结构能有效降低整机高度，适配横置平台的整车重心控制要求，曲轴主轴承座采用分体式设计，轴承盖与缸体本体的结合面经过定位结构优化，保证曲轴运转过程中主轴承孔的圆度不会因为螺栓预紧力出现超差变形。气缸部分采用集成式水套设计，水套的流道走向围绕每个气缸周向均匀分布，在排气侧区域适当加宽流道截面，匹配发动机高负荷工况下排气侧更高的热负荷散热需求，避免出现局部热点导致的缸筒变形、活塞拉缸等失效问题。缸体前端面集成了正时系统、水泵、机油泵的安装定位面，所有安装孔位的位置度公差按照IT7级精度控制，保证前端轮系传动过程中皮带轮的共面度要求，降低皮带偏磨、异响的故障概率；后端面则预留了飞轮壳、变速器的连接定位销孔，定位销的位置选在主轴承座的加强筋延伸位置，保证动力输出过程中连接面的刚度，不会因为扭矩传递出现结合面翘曲渗油的问题。缸体侧面的机油道采用深孔钻加工的集成式设计，减少了外接机油管路的数量，降低了机油泄漏的风险，主油道的直径按照全负荷工况下各润滑点的机油流量需求计算确定，在曲轴主轴颈、连杆轴颈、凸轮轴轴颈对应的位置预留分油道，每个分油道的入口处设计有节流孔，用来匹配不同摩擦副的机油压力需求，避免出现远端轴颈供油不足的问题。在安装边界的设计上，缸体两侧的发动机悬置安装点位选在缸体刚度最强的主轴承座对应位置，安装凸台的厚度经过加强筋结构优化，保证车辆在急加速、急减速以及颠簸路面行驶时，悬置传递的载荷不会导致缸体出现局部应力集中开裂的问题；缸体顶面的气缸盖连接螺栓孔采用均匀分布的布置方式，每个螺栓的拧紧力矩按照从中心向两侧的顺序分级加载，保证气缸垫的压紧力均匀分布，避免出现燃气冲缸、油水混合的故障。从实际应用场景来看，这款缸体的结构参数适配家用乘用车的自然吸气动力配置，能够覆盖日常通勤、城际高速行驶等常规工况的动力输出需求，设计过程中充分考虑了量产铸造、机加工的工艺可行性，所有壁厚、拔模斜度、加工余量都符合批量生产的工艺要求，水套芯、曲轴箱芯的结构设计避免了砂芯定位不稳导致的壁厚不均问题，机加工面的设置尽量减少了不必要的加工面积，在保证密封性能的前提下控制加工成本。在细节结构处理上，缸体的曲轴箱部分设计有合理的回油通道，保证气缸盖部位的机油能够快速回流到油底壳，避免出现机油滞留导致的呼吸腔机油耗过高问题；缸筒部分的珩磨网纹参数按照活塞环的密封要求设计，保证活塞环与缸筒之间的润滑油膜均匀分布，既降低摩擦损耗，也能有效控制机油上窜进入燃烧室的消耗量。
