内燃机大直径活塞头结构设计

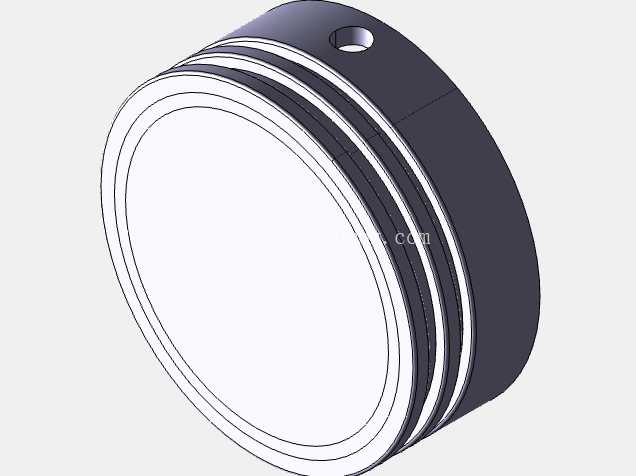

这款活塞头作为内燃机往复运动核心承载部件，主要适配大排量内燃机组的做功工况，在气缸内部完成进气、压缩、做功、排气四个冲程的循环动作，直接承受燃烧室内高温高压燃气的冲击，将燃气爆发产生的压力通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩输出，是动力转换环节里不可或缺的关键零件。从结构设计逻辑来看，活塞头头部采用平顶式轮廓设计，顶面直接与高温燃气接触，加工时预留了足够的热膨胀余量，避免工作状态下受热膨胀后与气缸壁发生卡滞；头部外侧开设多道环槽结构，用于安装气环与油环，气环主要作用是密封燃烧室内的高压燃气，防止燃气窜入曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳与机油损耗，环槽的加工精度直接决定了整套活塞组的密封性能与使用寿命，建模时环槽的宽度、深度以及槽岸的高度都严格按照热变形补偿参数设置，确保高温工况下环组不会出现卡滞或者密封失效的问题。活塞头的销座位置设置在头部下方的裙部上方，销孔处做了加厚加强处理，用于安装活塞销连接连杆小头，销孔的同轴度公差要求极高，建模时严格控制销孔与活塞轴线的垂直度，避免工作过程中出现偏磨导致活塞早期失效；活塞头顶部边缘位置开设的小型定位孔，用于装配时的工艺定位以及活塞组的动平衡校准，确保活塞在高速往复运动时不会出现偏摆，降低气缸壁的单侧磨损。从安装边界来看，活塞头的外径尺寸与对应气缸的内径做了严格的间隙配合设计，冷态装配间隙控制在合理范围内，既保证热态下活塞膨胀后不会与气缸壁抱死，又不会因为间隙过大造成敲缸、窜气等问题；活塞头的总高度设计充分考虑了冲程长度与连杆摆动的空间需求，确保活塞运行到上止点时不会与气门、气缸盖发生碰撞，运行到下止点时活塞环不会脱出气缸套造成密封失效。在实际应用场景中，这类大直径活塞头多用于大马力内燃机、重型车用动力单元以及固定式发电机组的动力核心，工作过程中需要承受最高上千摄氏度的瞬时燃气温度，以及数兆帕的爆发压力，因此结构设计时在保证强度的前提下尽可能做了轻量化处理，降低往复运动的惯性力，减少曲轴连杆机构的冲击载荷。设计过程中还充分考虑了冷却需求，活塞头内部预留了冷却油腔的布置空间，工作时机油通过连杆油道进入活塞冷却油腔，带走活塞头吸收的大部分热量，避免活塞顶部温度过高造成材料强度下降、热变形过大等问题；裙部的型线设计采用了中凸变椭圆的轮廓，适配工作状态下活塞的热变形与受力变形，保证活塞在全工况下都能与气缸壁保持良好的贴合状态，降低摩擦损耗，提高整机的机械效率。建模过程中对所有过渡圆角都做了应力释放处理，避免应力集中造成活塞在交变载荷下出现疲劳裂纹，尤其是环槽根部、销座内侧等应力集中区域，圆角参数都经过受力仿真验证，确保在最高爆发压力工况下零件的应力水平在材料许用范围内。
