卡普兰水轮机转轮叶片及导叶结构

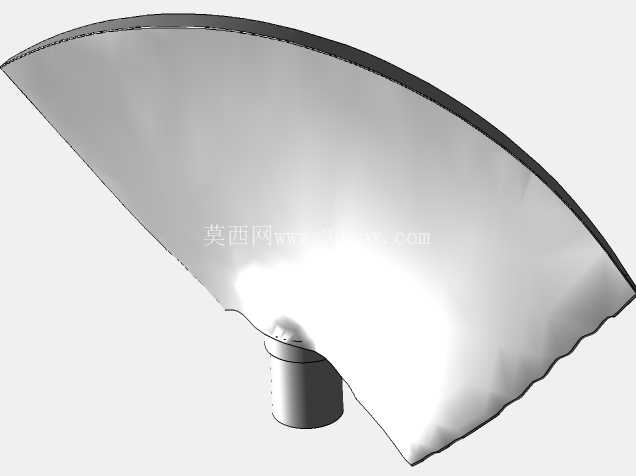

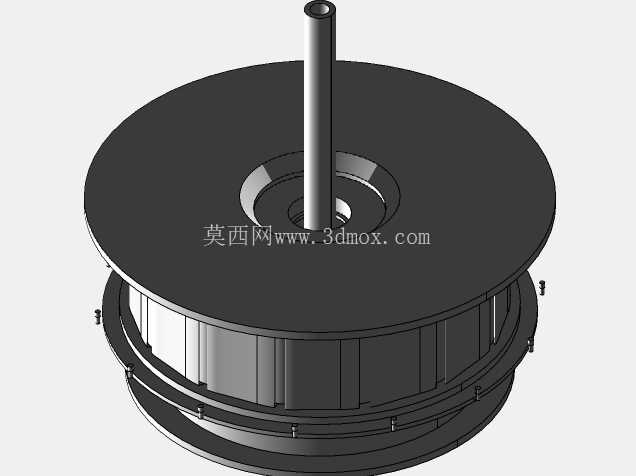

在低水头径流式水电站的机组选型中，卡普兰式水轮机始终是适配3-30m水头区间的核心设备，这类轴流转桨式水轮机的过流部件设计，直接决定整个电站的水能利用效率与机组运行稳定性，本次呈现的结构包含卡普兰水轮机的转轮叶片与配套导水部件，是整套水轮机过流系统的核心做功单元。从实际电站运行场景来看，这类部件常年浸没在含沙水流中，既要承受水流冲击带来的交变载荷，还要配合调速系统完成桨叶角度的实时调整，适配不同来水流量下的出力需求，避免在枯水期或丰水期出现效率陡降的问题。很多刚接触水力机械设计的工程师容易把卡普兰叶片和定桨式轴流叶片混淆，实际上二者的型线曲率、根部连接结构完全不同，卡普兰叶片的叶型是沿翼展方向连续变化的空间扭曲面，从靠近轮毂的根部到外缘轮缘处，翼型的安装角、弦长、厚度都遵循严格的水动力学分布规律，目的是让整个叶片流道内的水流不产生脱流，减少叶道涡的产生，降低机组运行时的振动和空蚀风险。导叶部分的作用是在水流进入转轮前完成环量调整，根据机组负荷的变化改变导叶开度，和转轮叶片的转角形成协联关系，保证水流以最优角度冲击叶片，最大化水能转换效率。从安装边界来看，这类叶片的根部采用法兰式结构与转轮轮毂内的转桨机构连接，安装时需要保证叶片外缘与转轮室之间的间隙均匀，间隙值通常控制在转轮直径的千分之一到千分之一点五之间，间隙过大会导致容积损失增加，间隙过小则容易在机组抬机或变形时出现叶片碰磨转轮室的故障。叶片的外形尺寸需要匹配对应转轮直径的参数，翼型的工作面为凹面、背面为凸面，进水边圆滑过渡，出水边厚度根据强度要求控制在合理范围，避免出水边过薄引发的卡门涡共振问题。在设计思路上，这类叶片的型线生成首先要基于给定的水头、流量、转速参数完成轴面流道的绘制，通过流线迭代法计算各流面的速度三角形，再选取合适的翼型进行骨线展开与加厚，整个过程需要反复校核不同工况下的压力分布，尤其是叶片背面的低压区范围，要控制空蚀系数在允许范围内，同时还要兼顾结构强度，校核叶片根部在最大水压力、离心力共同作用下的应力水平，避免出现疲劳裂纹。实际电站运维中，卡普兰水轮机的叶片和导叶是最容易出现空蚀和磨损的部位，所以在三维建模阶段就要保证型面的光顺度，所有曲面连接位置不能有明显的折角，减少局部低压区的产生，导叶的翼型通常采用对称或微弯的翼型，转轴位置设置在翼型的水动力中心附近，减小调速时的操作力矩，降低接力器的负载。很多小型水电站的机组改造项目中，经常需要根据实际河道的来水特性重新优化叶片型线，这时候精准的三维模型就是后续数控加工、型线检测的基础，叶片的加工通常采用五轴联动铣削完成，加工后还要通过三坐标测量比对型线偏差，保证实际加工出的叶片和设计模型的偏差在允许范围内，否则会直接影响机组的运行效率，甚至引发异常振动。从装配关系来看，导叶均匀布置在转轮外围的座环与顶盖之间，上下端设置轴套与密封，导叶臂通过连杆与控制环连接，实现所有导叶的同步转动，叶片安装到轮毂上之后，需要和内部的拐臂、连杆、操作油管连接，配合调速器实现桨叶开度的自动调整。在进行三维结构设计时，还要考虑部件的拆装便利性，叶片根部的连接螺栓需要预留足够的操作空间，导叶的轴套位置要设计密封结构，防止压力水渗入顶盖内部的轴承部位。这类过流部件的设计没有统一的套用模板，哪怕是相同水头、相同容量的机组，因为实际电站的引水管道布置、下游尾水位变化规律不同，叶片和导叶的型线都需要做针对性调整，建模过程中需要反复验证不同协联工况下的流态，避免在小流量工况下进入反水泵区，影响机组的稳定运行。
