甲壳虫战斗机器人用M5螺杆式隔离开关结构

在小型竞技战斗机器人的电气系统设计中，电源回路的可靠通断直接决定了设备调试、上场竞技以及赛后维护阶段的操作安全性，这款适配M5螺丝规格的螺杆式隔离开关，正是针对甲壳虫级超小体量战斗机器人的紧凑安装空间设计的专用电气隔离部件。不同于民用消费电子的轻触开关或者工业场景的大型隔离开关，小型战斗机器人的电源开关需要同时满足大电流通断能力、强抗冲击结构、极小安装占位、快速操作这几个核心要求，毕竟竞技过程中机器人会承受高频次的碰撞、冲击甚至倾覆，常规的拨杆开关、船型开关很容易在撞击中出现误触发、结构断裂或者触点脱开的问题，而螺杆式压紧的隔离结构，从原理上就规避了振动冲击带来的触点松脱风险。

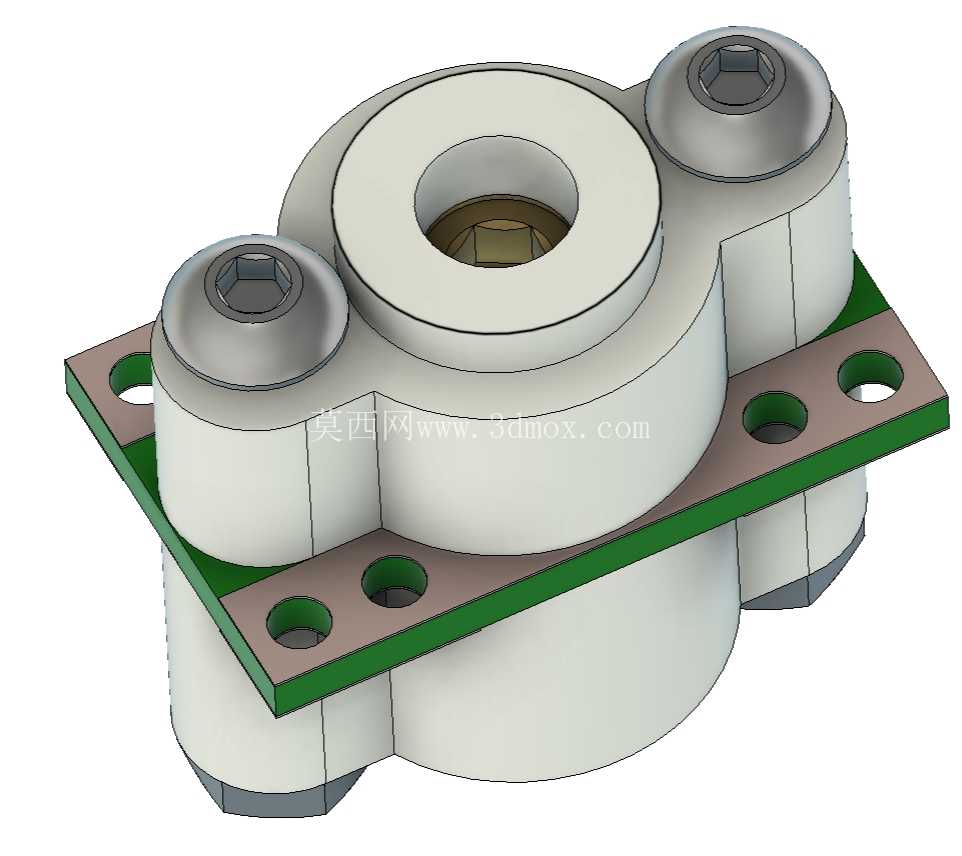

从实际应用场景来看，这类超小型隔离开关主要服务于重量级别在1磅左右的甲壳虫级战斗机器人，这类机器人的内部空间被动力电机、驱动电调、武器执行机构、电池组完全挤占，留给电源开关的安装位置往往只有机架边缘的窄小区域，甚至需要直接固定在碳纤维机架的层板之间，这就要求开关本身的结构必须集成安装基准，不需要额外设计复杂的固定支架。这款隔离开关采用集成式安装法兰设计，法兰板上预留了三个均匀分布的安装通孔，可直接通过M2或者M2.5的螺丝固定在机器人的机架层板上，安装法兰与主体绝缘基座之间做了台阶限位，安装时不需要额外调整定位高度，只要贴合机架板面拧紧固定螺丝就能保证开关主体的垂直度，避免螺杆压紧过程中出现偏载导致的触点接触不良。

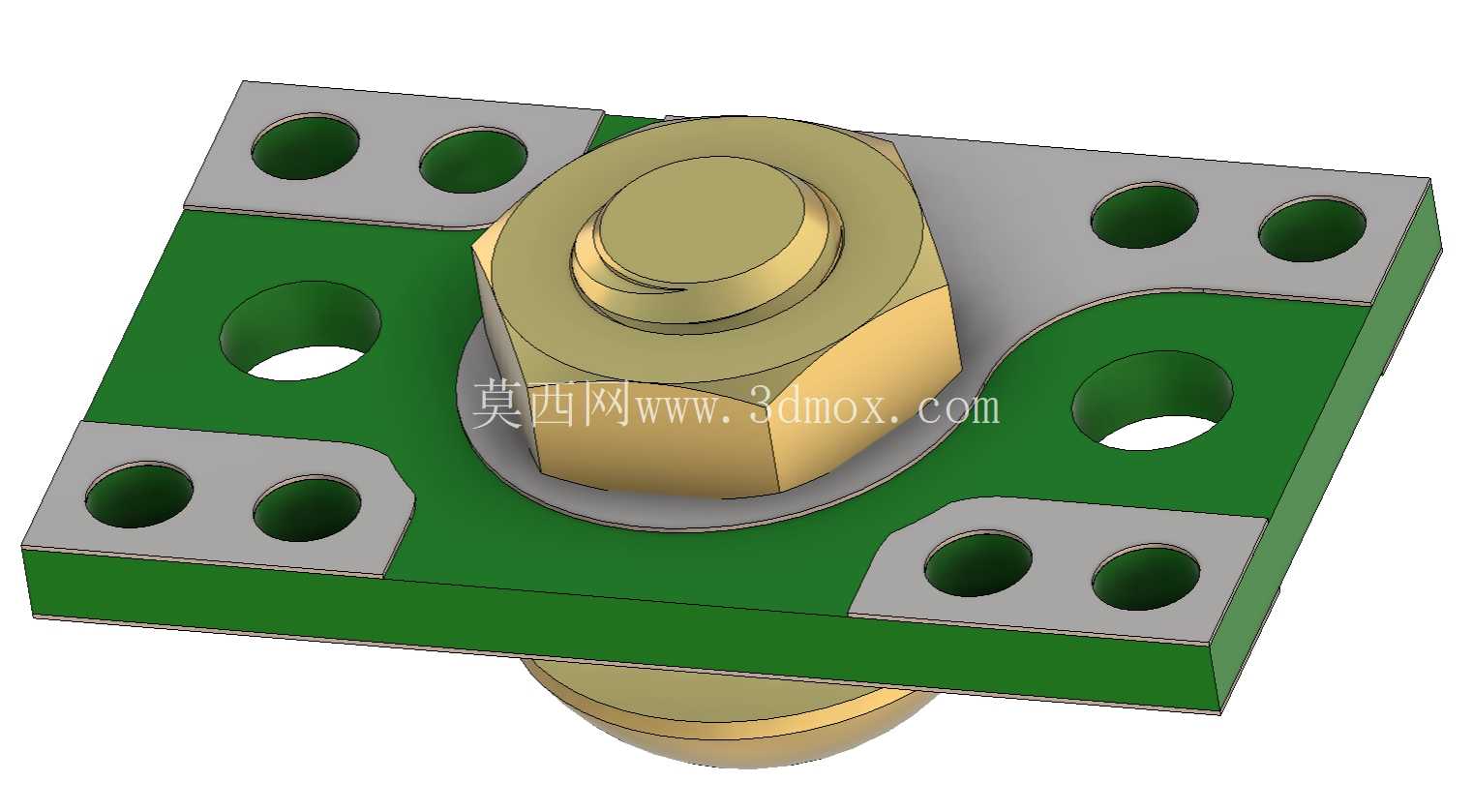

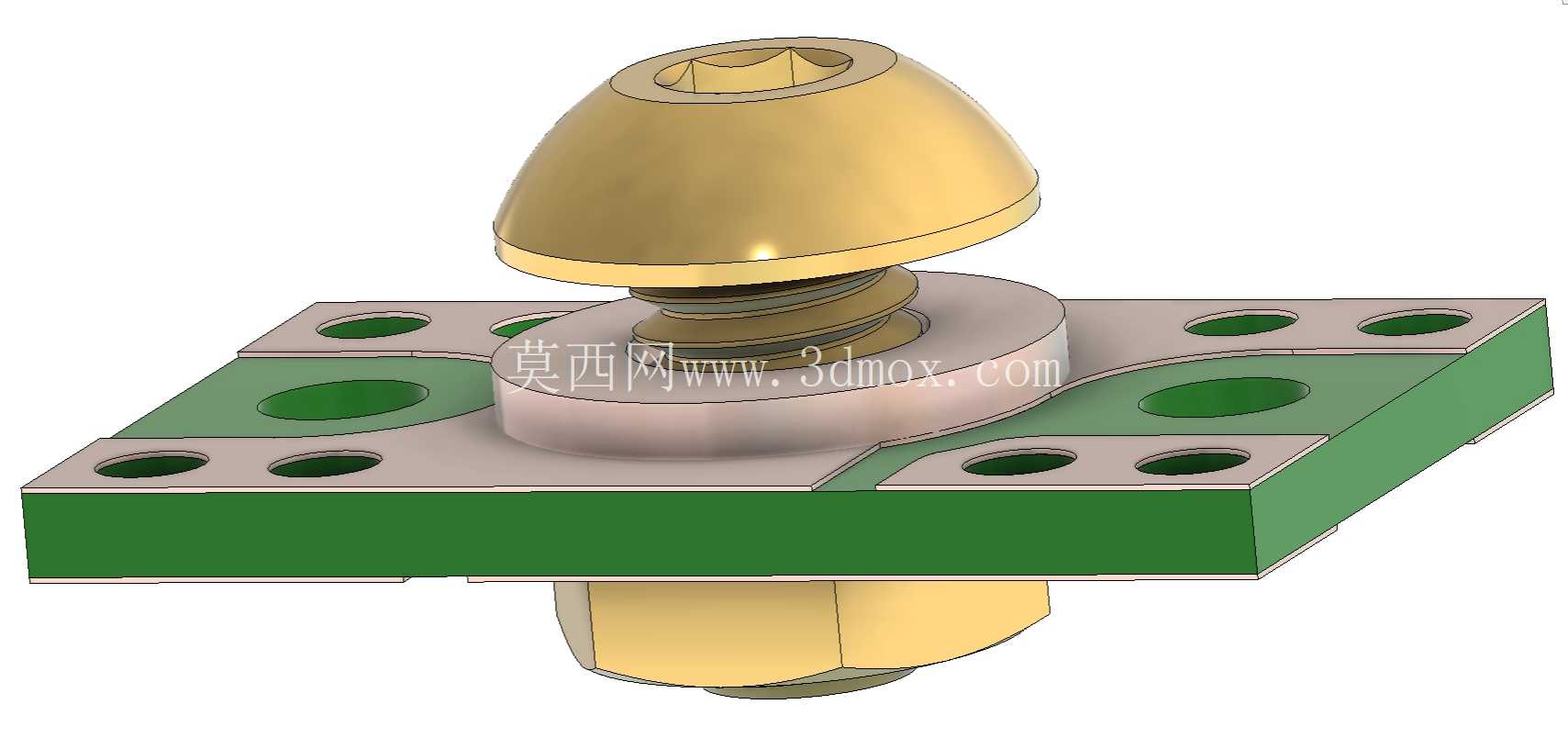

功能特性层面，这款隔离开关采用螺杆旋压式的触点压紧结构，中心的M5螺杆作为操作件同时也是主电流通路的一部分，旋转螺杆向下进给时，会将顶部的导电接触片牢牢压在下方PCBA的焊盘触点上，接触压力由螺纹进给的机械力提供，相比弹性触点结构，这种压紧方式的接触电阻更小，能够承载格斗机器人瞬时大电流放电的需求，不会因为接触电阻过大出现触点发热烧蚀的问题。开关的绝缘主体采用高强度工程塑料加工，既保证了电极之间的绝缘性能，又能承受竞技过程中的侧向冲击，不会因为外壳碎裂导致电极短路。配套的绝缘垫片设置在安装法兰与PCBA之间，一方面起到绝缘隔离作用，避免PCBA上的焊盘与金属机架接触造成短路，另一方面也能补偿安装面的平面度误差，保证PCBA在螺丝固定后不会因为机架板面的不平整出现翘曲变形。

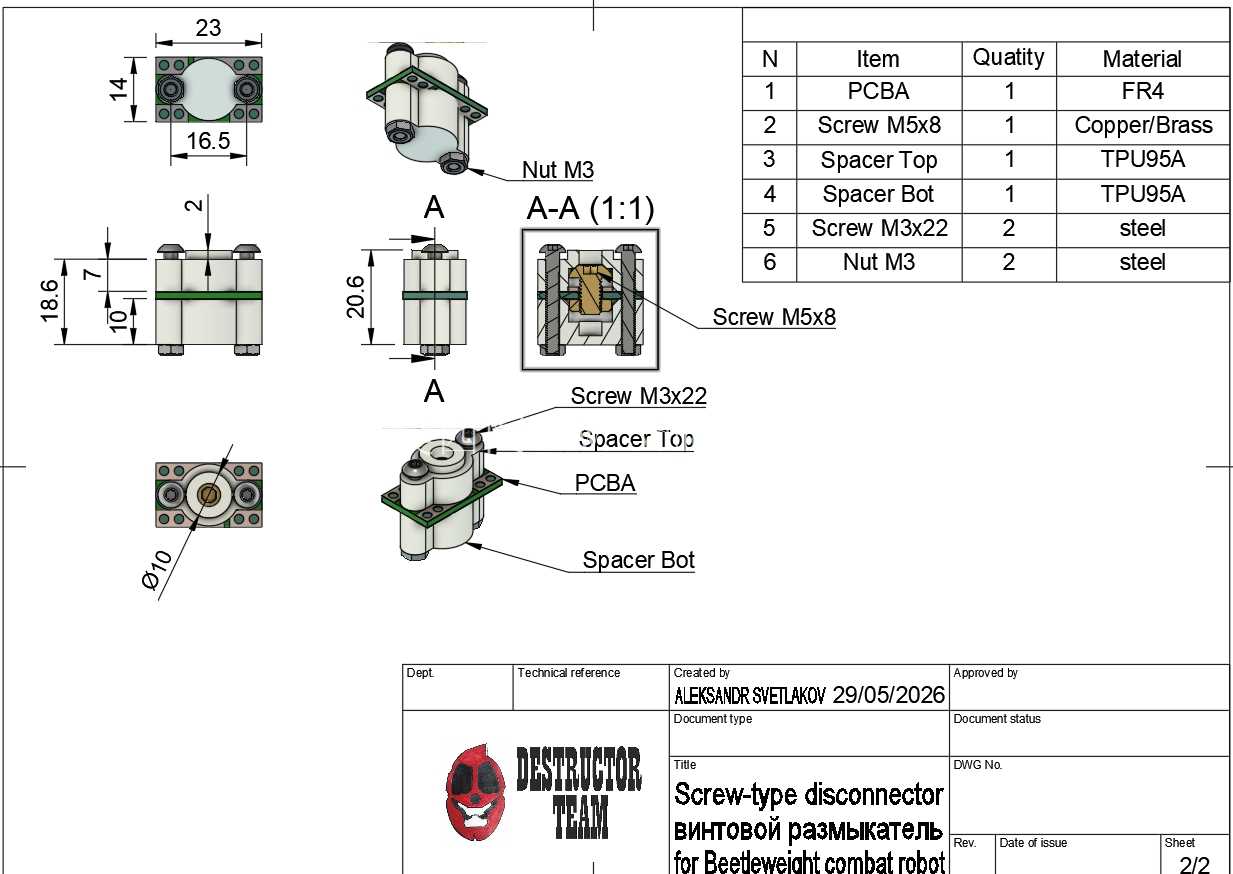

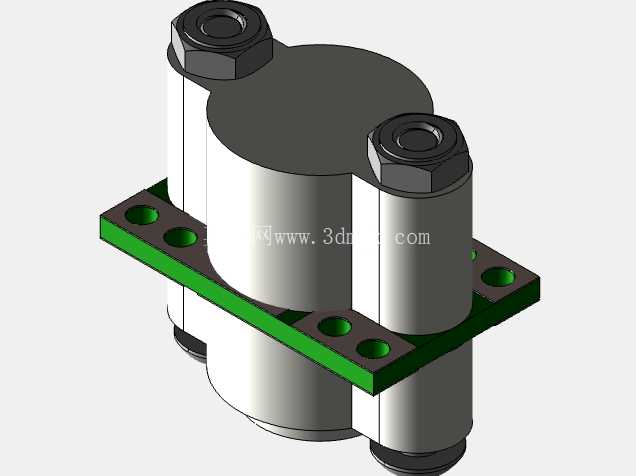

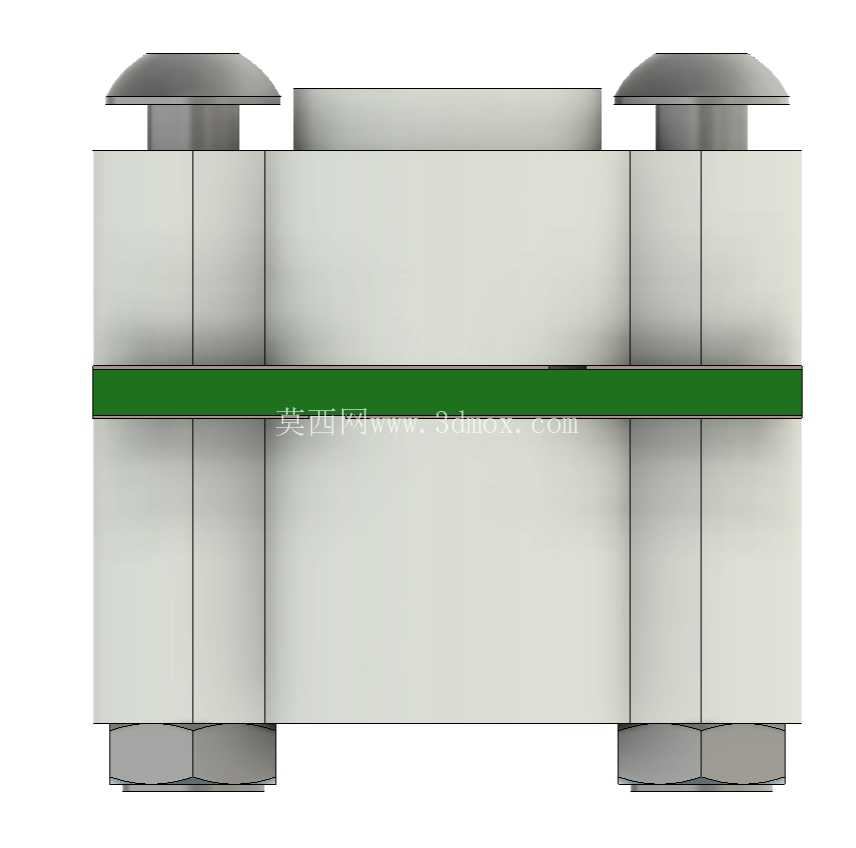

设计思路上，这款结构完全围绕小尺寸格斗机器人的实际使用痛点展开，首先是整体外形做了极简化的集成设计，将安装结构、绝缘基座、触点容纳腔、操作螺杆导向结构全部整合在一个直径不到20mm的主体上，整体安装高度控制在15mm以内，不会过多挤占机器人内部的宝贵空间。其次是操作逻辑做了适配优化，螺杆头部采用内六角结构，既可以用内六角扳手快速旋紧旋松实现通断，也能避免竞技过程中凸起的操作件被对方武器刮蹭导致意外断电，两个对称布置的内六角固定螺丝将上层绝缘座、安装法兰、PCBA、下层基座牢牢锁为一体，整个开关组件形成一个独立的模块化单元，在机器人装配时可以作为一个整体直接安装，不需要在装配现场逐个组装零散零件，大幅提升装配效率。

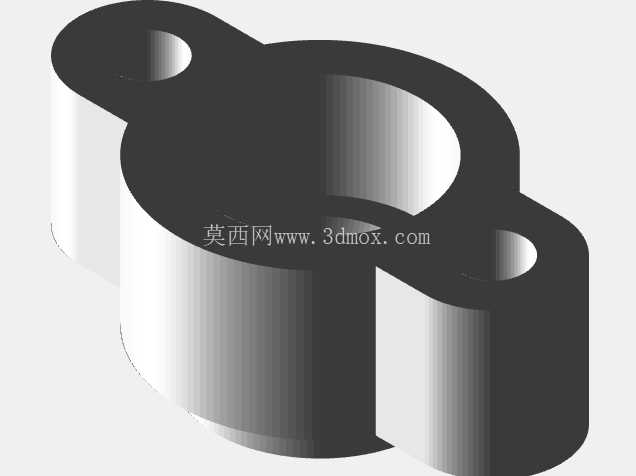

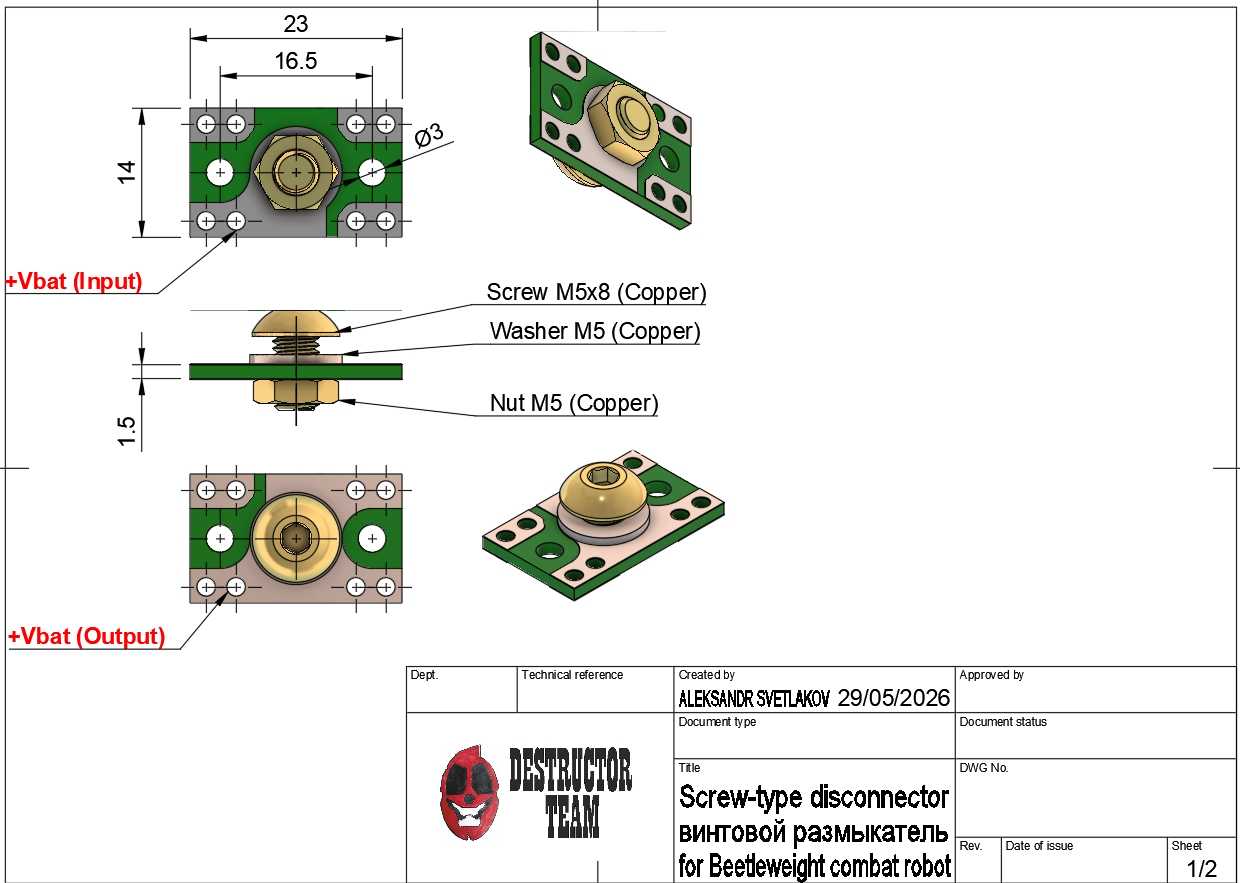

安装边界方面，这款开关的安装法兰为切边圆形结构，两个侧边做了直边处理，安装时不需要在机架上开过大的避让孔，只需要开出中心螺杆的过孔以及三个安装螺丝的过孔即可，法兰上的安装孔中心距经过精准匹配，适配绝大多数甲壳虫级战斗机器人的标准机架孔位，不需要用户自行重新打孔修改机架。PCBA部分的尺寸与绝缘基座完全匹配，边缘没有突出的元件，所有焊接点都做了内沉设计，安装后不会与周边的导线、结构件发生干涉，电流输入输出的焊盘设置在PCBA的侧方，方便焊接大电流的动力电源线，焊盘周围预留了足够的焊锡空间，能够承受12AWG甚至10AWG线径的电源线焊接，不会因为焊盘过小导致大电流下的脱焊问题。

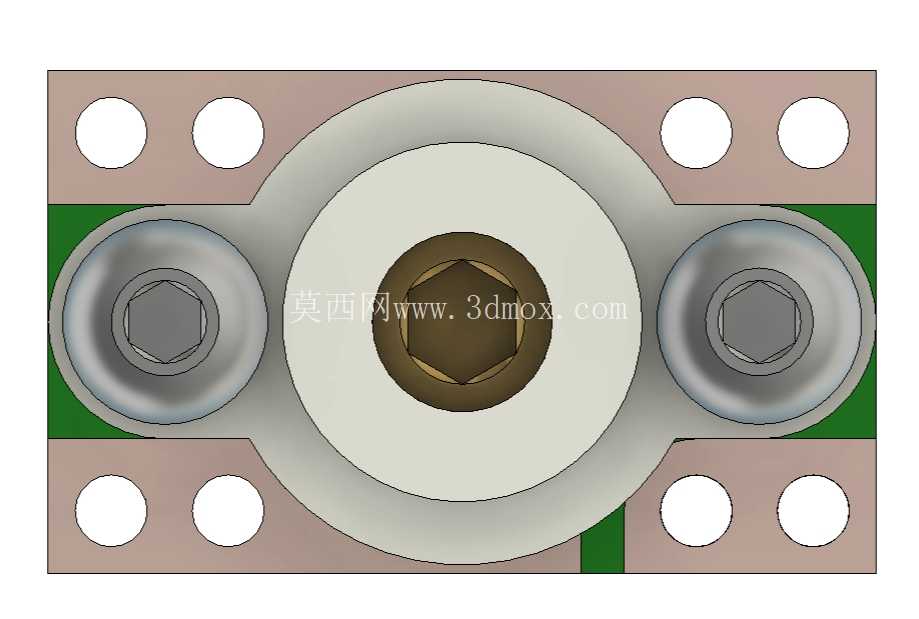

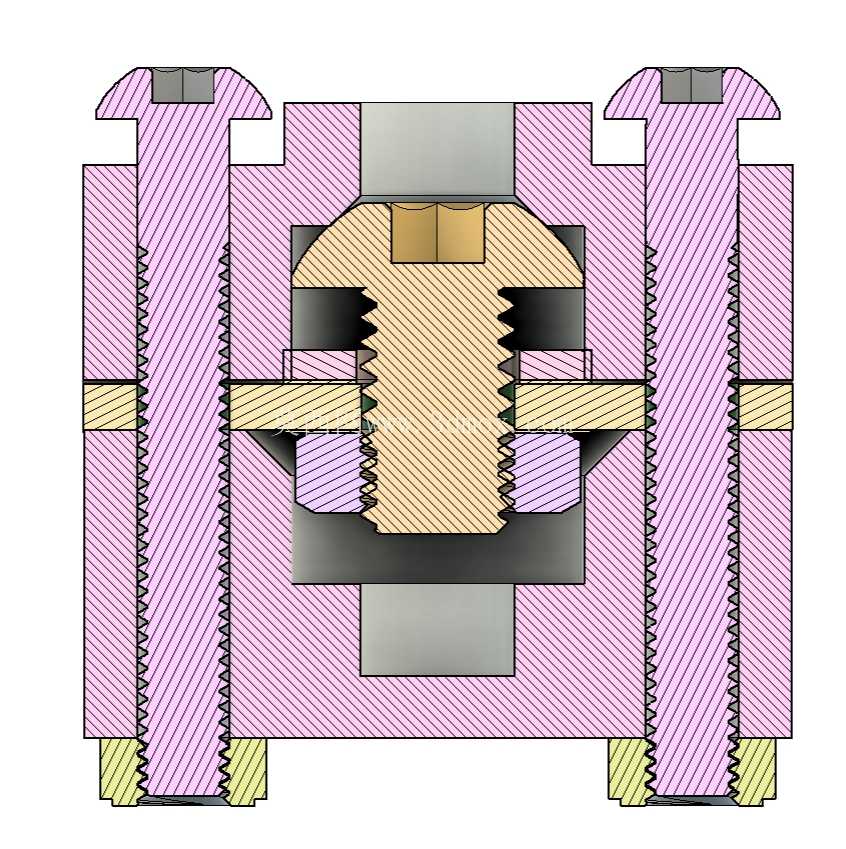

从结构设计的细节来看，两个对称的固定螺丝采用内嵌式安装，螺丝头完全沉入绝缘基座的沉孔内，不会突出于基座表面，既降低了整体的安装高度，也避免了螺丝头与其他部件发生刮蹭。中心螺杆的行程经过精准计算，只需要旋转3到4圈就能完成从完全断开到可靠压紧的全过程，操作时间控制在5秒以内，满足赛前检录、赛后快速断电的操作需求，螺杆的螺纹部分采用细牙设计，进给过程平稳，压紧力可以通过旋转扭矩精准控制，既不会因为压力过小导致接触电阻过大，也不会因为压力过大压裂PCBA或者绝缘基座。绝缘基座的内壁做了导向筋设计，螺杆下压过程中不会出现偏斜，保证导电接触片能够完全平压在PCBA的触点上，接触面积达到最大化，进一步降低接触电阻，提升大电流通过能力。
