齿轮齿条旋转直线运动转换机构

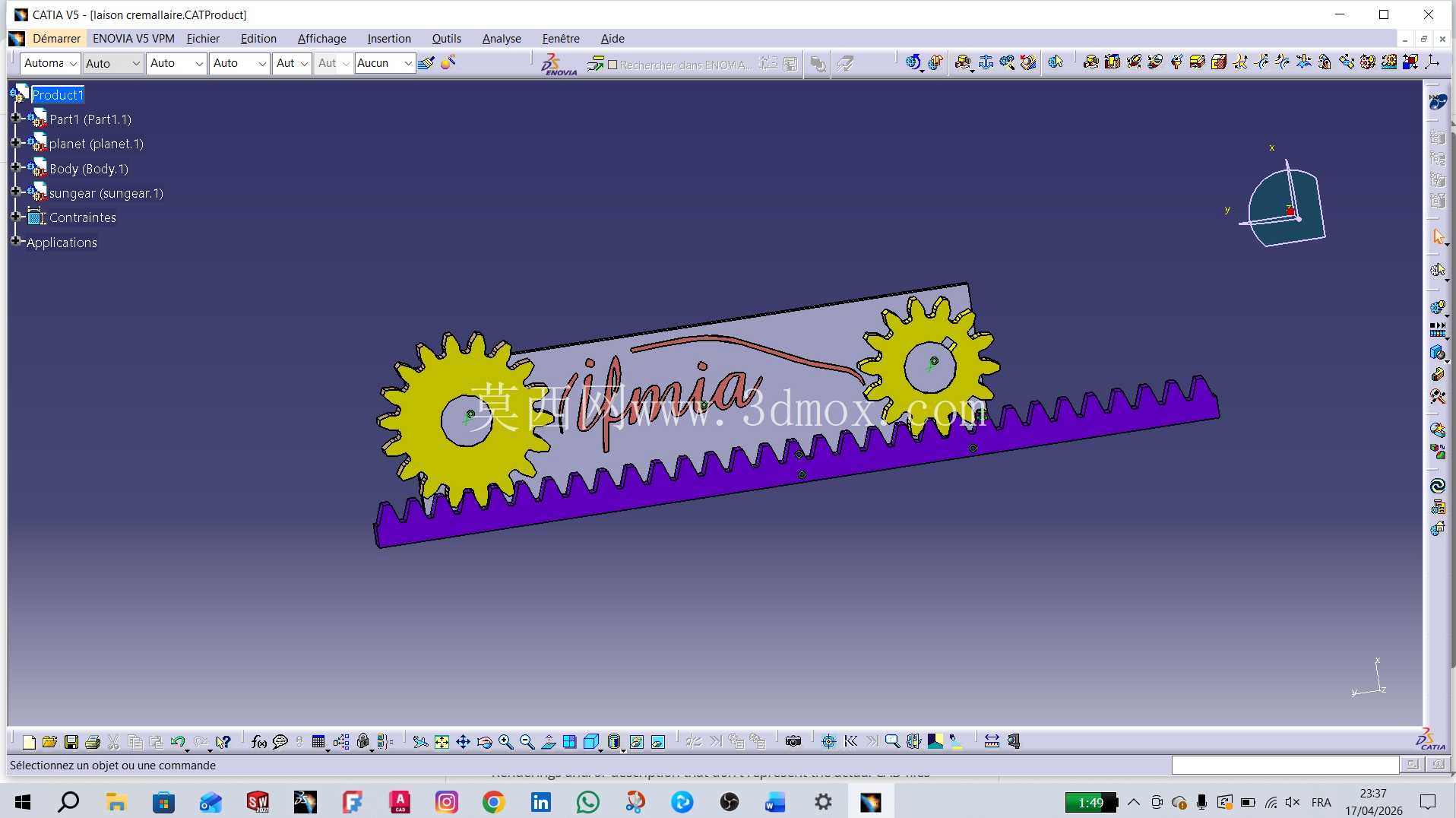

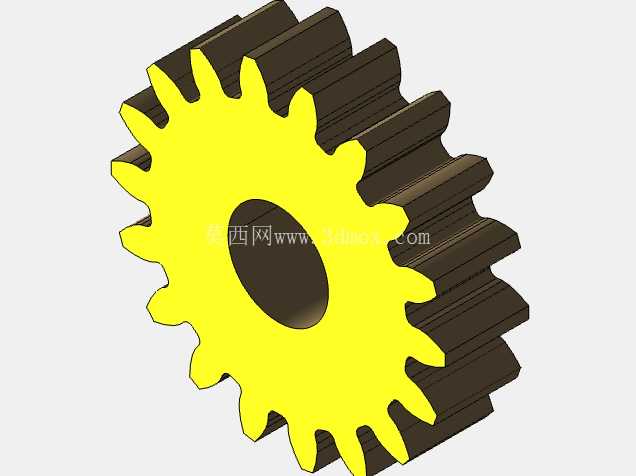

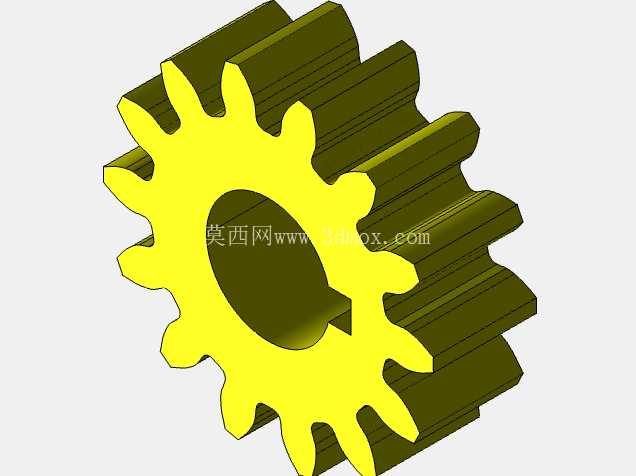

这套齿轮齿条啮合传动结构，核心功能是实现旋转运动与直线往复运动的双向转换，在工业传动场景中有着极为广泛的适配性。从结构布局来看，两个参数完全一致的圆柱直齿轮沿齿条长度方向排布，同时与齿条的齿形保持恒定啮合间隙，齿条采用直齿齿形设计，齿距与齿轮模数严格匹配，保证啮合过程中无卡滞、无侧隙过大导致的传动冲击。在实际产线应用里，这类结构常被用在需要精准直线进给的工位，比如自动化生产线的工件推送工位、小型工装的往复位移驱动单元、精密检测设备的探头进给机构，相比丝杆传动，它的传动效率更高，高速往复运动时的发热更小，适合短行程高频次的往复动作场景。设计过程中首先要确定传动比匹配关系，这套结构里齿轮作为主动件时，旋转一圈对应的齿条直线位移量等于齿轮的分度圆周长，因此可以根据需要的直线进给速度反推齿轮的模数与齿数，两个齿轮对称布置的设计，一方面可以平衡齿条单侧受力带来的倾覆力矩，避免齿条运动过程中出现偏载卡滞，另一方面也能在需要双向驱动时，分别给两个齿轮输入动力实现齿条的正反方向运动，不需要额外增加换向结构。从安装边界来看，齿条的安装基准面需要做平面度公差约束，保证齿轮与齿条的啮合中心距在全行程内保持一致，齿轮的支撑轴需要配置径向轴承约束径向跳动，避免齿面接触应力不均导致的早期磨损。齿形设计上采用标准渐开线齿形，压力角选取通用的20度，既保证啮合重合度满足平稳传动要求，也能降低加工难度，不需要定制特殊刀具就能完成齿形加工。实际运行过程中，当齿轮输入旋转扭矩时，齿面的啮合力分解为圆周方向与径向两个分力，径向分力由齿轮支撑轴承承担，圆周方向分力则推动齿条做直线运动，反过来如果给齿条输入直线推力，也能带动两个齿轮同步旋转，这种双向传动的特性让它可以同时适配驱动与从动两种工况，比如在一些手动调节机构里，既可以通过旋转齿轮带动齿条位移实现微调，也可以直接推拉齿条带动齿轮转动实现快速进给。结构的外形尺寸设计上，齿条的总长度要比实际工作行程多出至少两个齿距的余量，避免行程末端齿轮脱啮，齿轮的齿宽要比齿条齿宽大1到2毫米，补偿安装过程中的轴向对位误差，不需要过高的安装精度就能保证啮合顺畅。在日常运维层面，这类开式传动结构需要定期在齿面涂抹润滑脂，降低齿面磨损，因为没有封闭的箱体防护，使用时要注意避免硬质碎屑进入啮合区域，防止齿面被硌伤出现点蚀或断齿问题。相比其他运动转换结构，比如曲柄滑块机构，齿轮齿条传动的传动比恒定，运动过程中没有急回特性，直线运动的速度全程均匀，适合对运动平稳性要求较高的场景，比如3D打印设备的喷头进给、小型雕刻机的轴系驱动，都能看到这类结构的应用变体。这套结构的两个齿轮同轴度需要做严格约束，保证两个齿轮的齿面在同一平面内，避免出现单个齿轮受力过大的偏载情况，齿条的背部导向结构可以采用直线导轨或者滑动导槽，约束齿条除运动方向外的其余五个自由度，保证运动过程中不会出现翘曲或偏移。
