参数化火管工业锅炉结构设计方案

在工厂布局规划阶段，这类火管结构的工业锅炉常作为核心热源设备纳入整体管线排布，不管是生产车间的工艺蒸汽供给，还是厂区冬季采暖的热源输出，都需要精准匹配设备的安装边界与外接接口位置，避免后期管线施工出现干涉。做三维结构设计时，首先要锚定设备的安装基准，设备两侧的支撑耳板是核心安装定位点，耳板上的开孔尺寸、孔位间距直接决定了现场安装时的基础预埋件位置，建模时需要严格匹配常规工业锅炉的安装规范，预留足够的螺栓穿装与调节余量，避免现场安装时出现无法对位的问题。

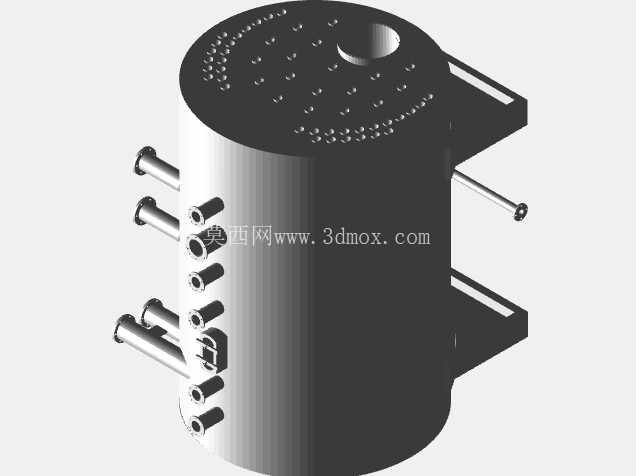

设备本体的圆柱形筒体是核心承压结构，筒体顶部的密布开孔对应不同的功能接口，包括主蒸汽出口、安全阀安装位、压力表取压口、人孔检修位，每个接口的伸出长度、法兰匹配尺寸都需要参照通用工业锅炉的标准图集设定，保证外接阀门、仪表的安装兼容性。筒体侧面分层布置的接管对应不同的功能回路，最上层的小口径接管多为仪表取源、水位计连接接口，中层的中口径接管对应给水、连续排污管路，下层的大口径接管则是主蒸汽输出、定期排污、燃烧器组件安装的位置，每个接管的伸出长度都做了统一规划，既保证外接管道时有足够的操作空间安装法兰紧固件，也不会因为接管过长增加不必要的流体阻力。

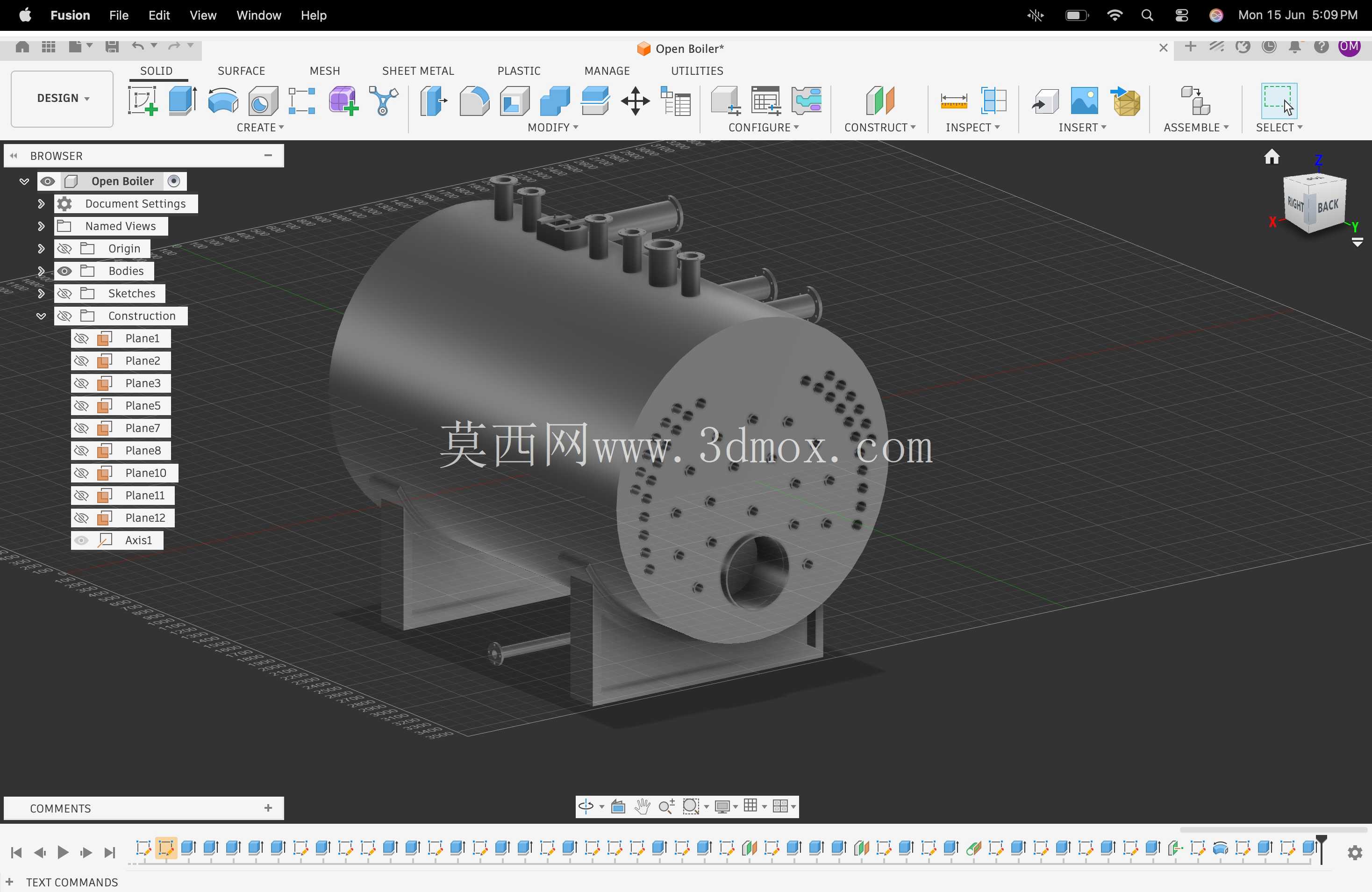

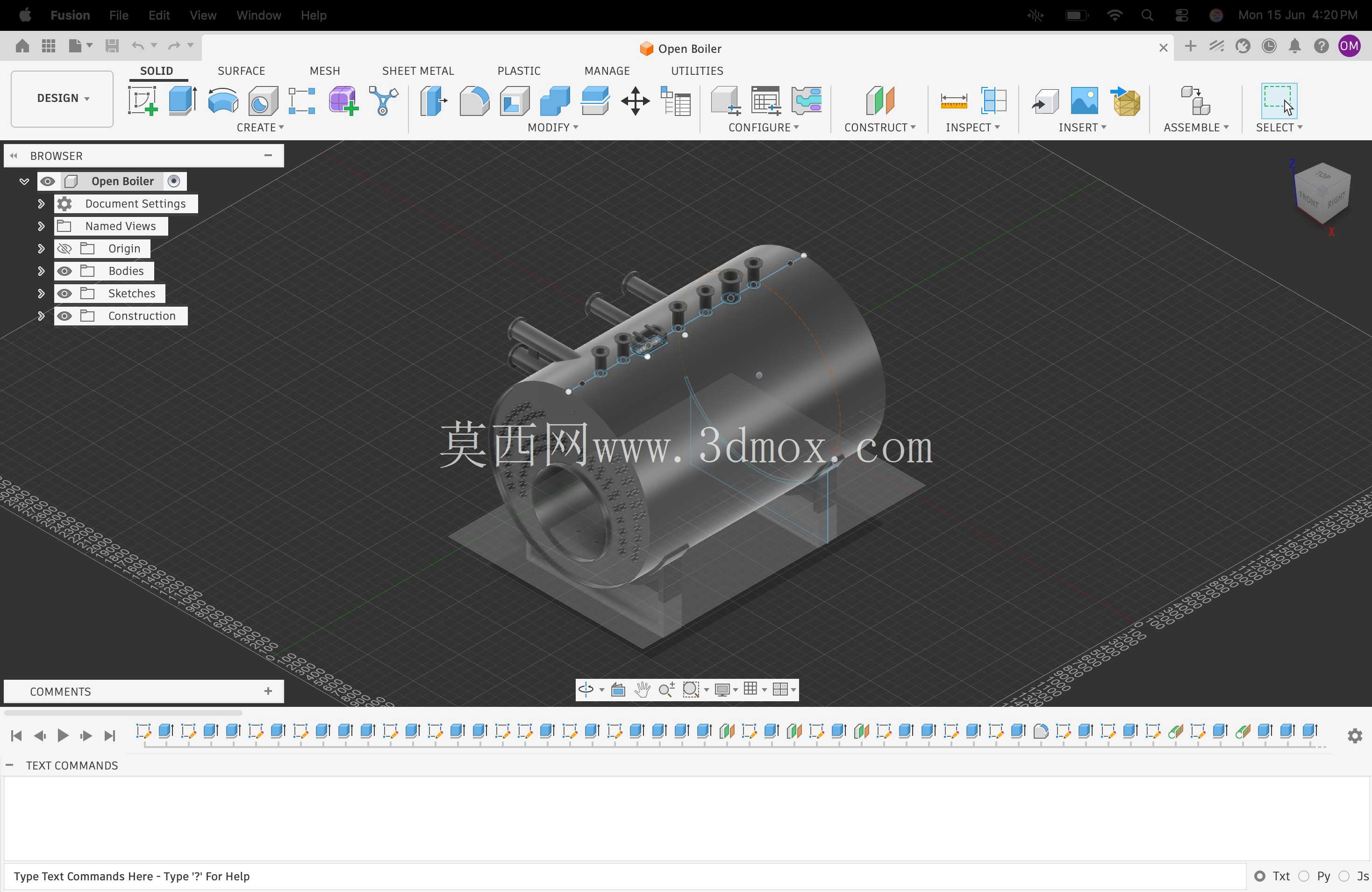

设计时采用全参数化的建模逻辑，所有结构尺寸都关联到核心参数表，调整筒体直径、筒体高度参数时，所有接管的位置、支撑耳板的高度都会自动跟随调整，不需要逐个修改特征，这对于方案阶段快速匹配不同蒸发量的锅炉选型需求非常实用，比如需要适配2吨蒸发量的规格时，只需要调整核心筒体参数，就能快速生成对应尺寸的整体结构，大幅提升方案迭代效率。

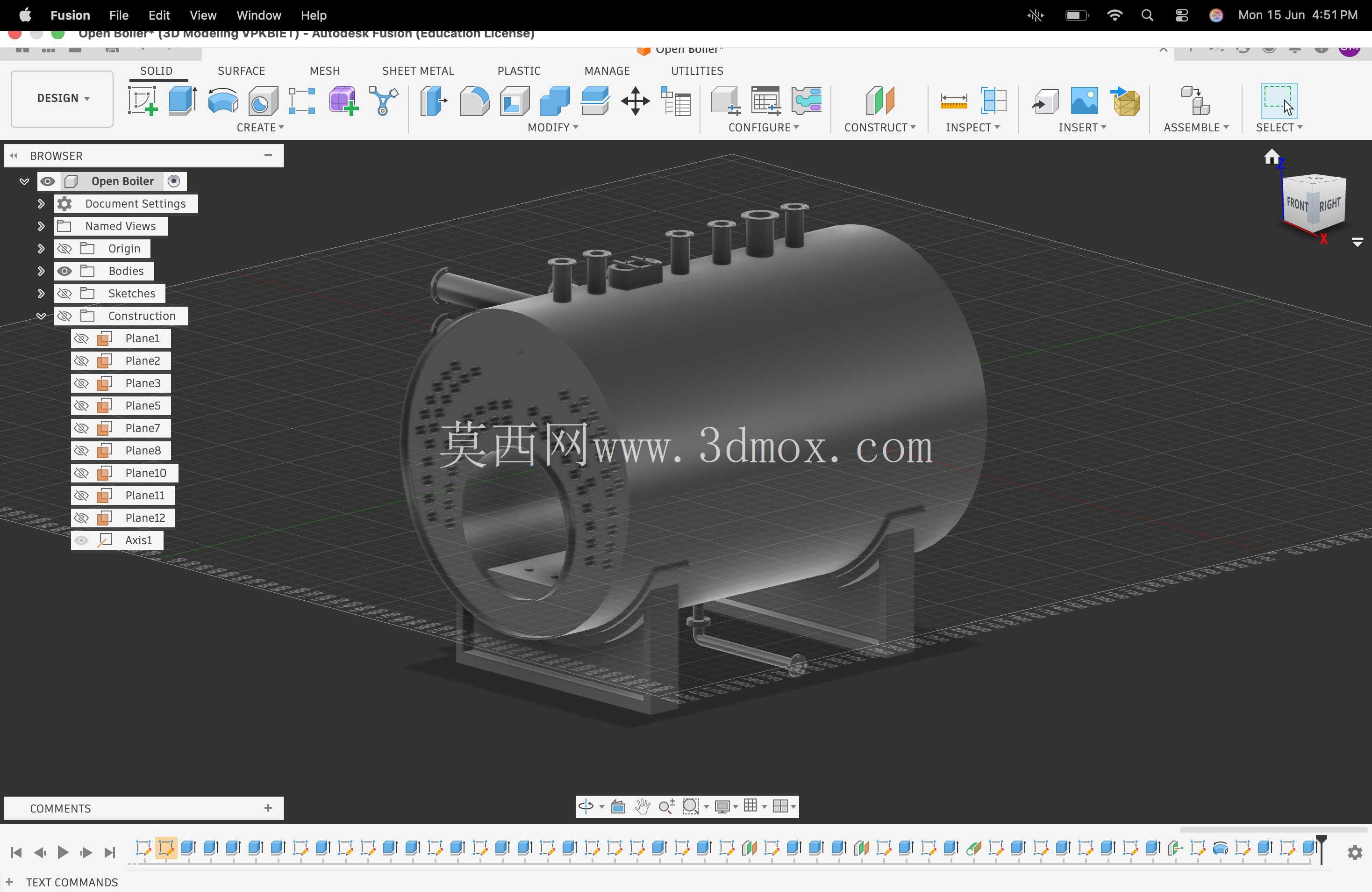

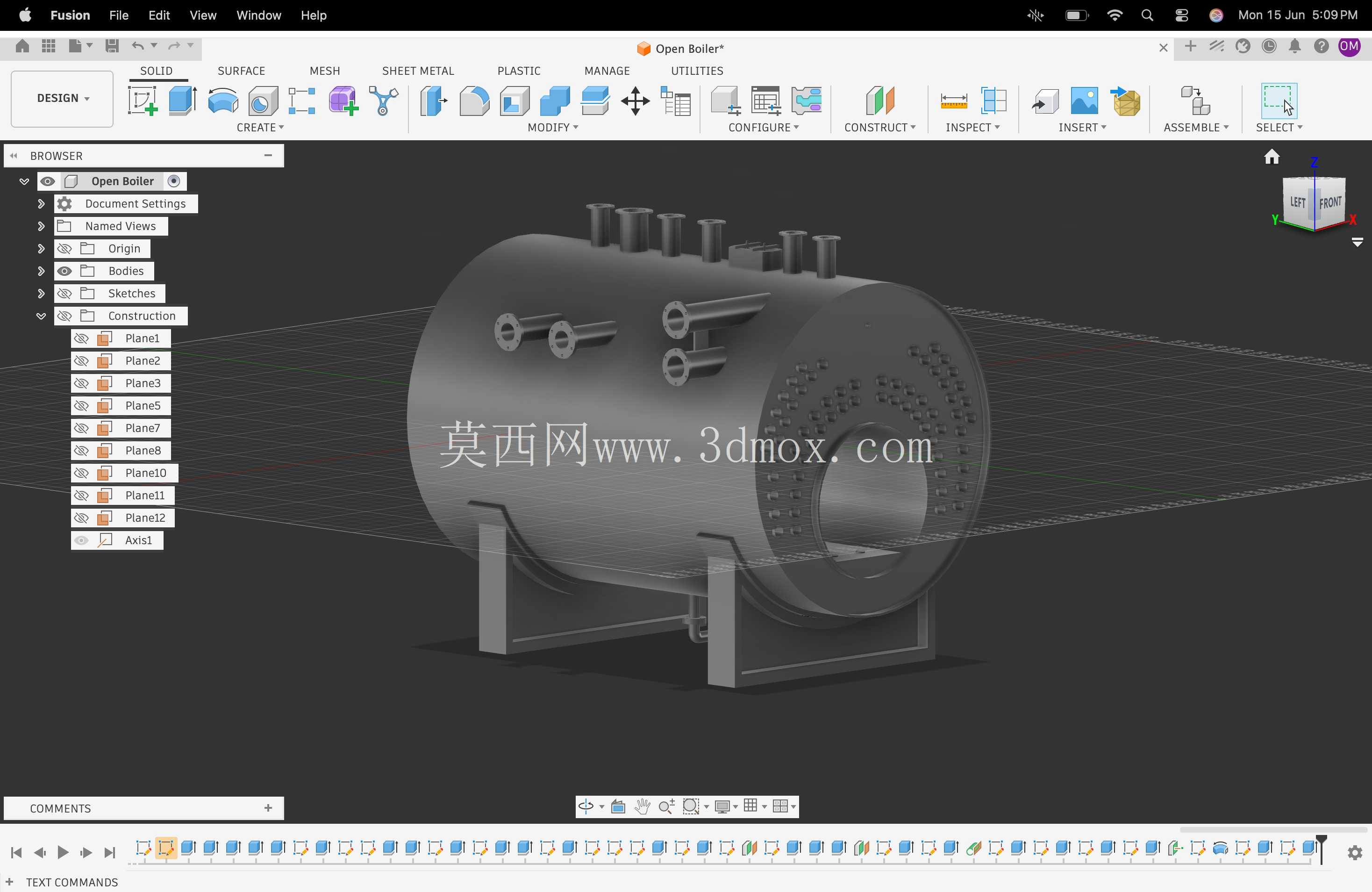

从组件划分来看，模型完整还原了燃烧器安装位、压力表接口、安全阀接口、主蒸汽截止阀、排污管道的对应位置，每个组件的安装面都做了精准的配合面处理，导入装配环境时可以直接通过配合关系完成定位，不需要额外调整位置。材质设定上参照真实工业锅炉的用材规范，筒体承压部分采用锅炉专用钢材，接管法兰部分采用对应压力等级的碳钢材质，密封面、阀门手轮等部件做了材质区分，不管是做VR工业模拟环境的渲染展示，还是做管道应力分析的前置模型准备，都能直接复用材质与结构信息。

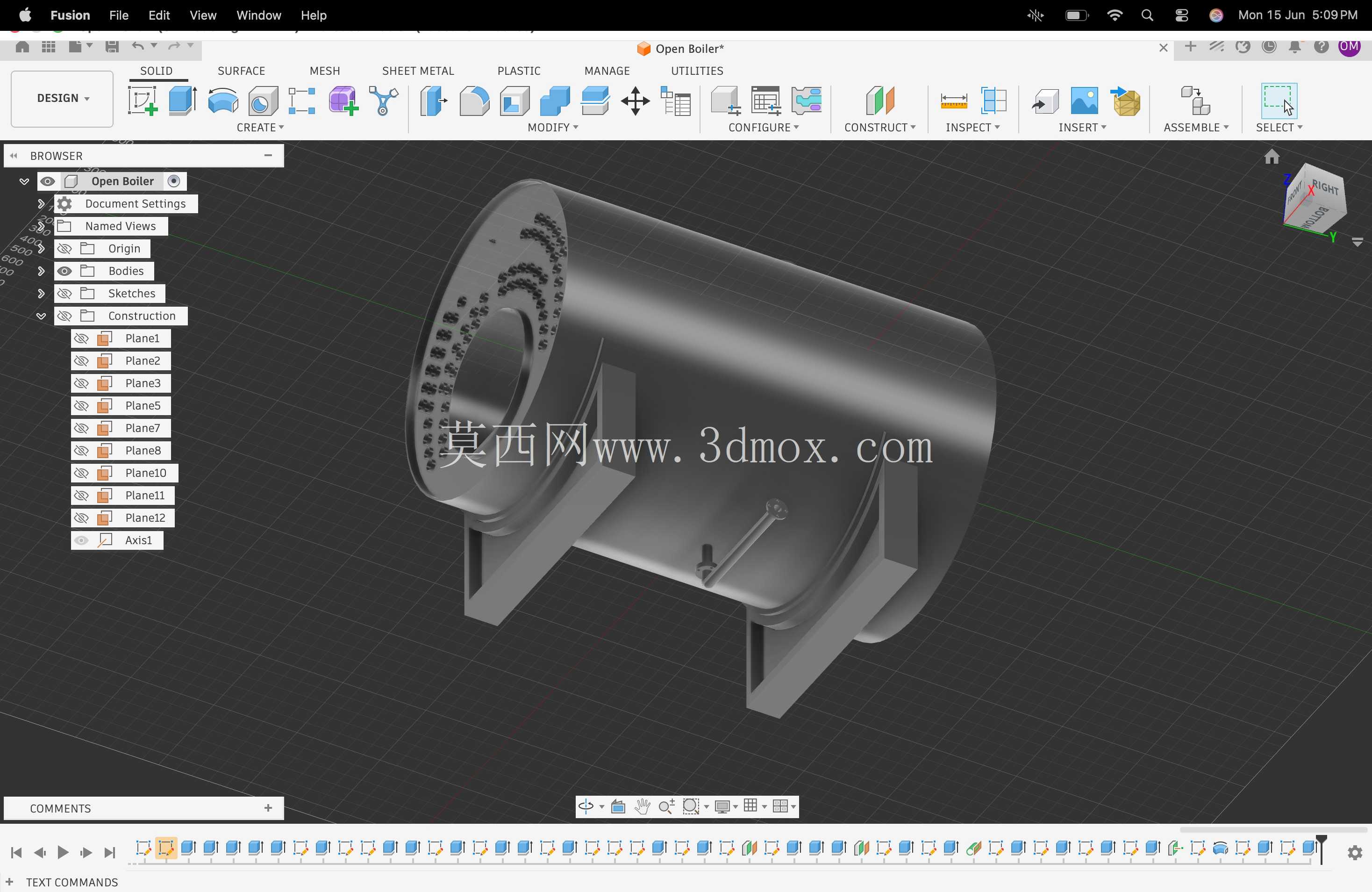

设备的底部排污接口位置特意做了低位布置，保证排污时可以完全排净筒体内的存水，符合锅炉定期排污的操作要求；顶部的安全阀接口做了抬高处理，避免排汽时喷出的高温介质伤及周边操作人员。支撑耳板的位置设置在筒体重心偏上的位置，保证吊装时设备保持垂直状态，不会出现倾斜侧翻的风险，耳板与筒体的连接位置做了加强筋结构，对应实际生产中的焊接加强工艺，避免长期承重出现焊缝开裂的问题。

在教学演示场景中，这个模型可以直观展示火管锅炉的外部接口布局，帮助刚接触热力设备的学生快速理解不同管路的功能与位置关系；在管道设计模拟场景中，设计师可以直接基于这个模型开展厂区蒸汽管网、给水管网、排污管网的排布设计，提前校验管线与设备接口的对接精度，避免施工阶段出现管线错接、标高不匹配的问题。模型的单位统一采用毫米级精度，所有接口的坐标位置都以筒体底部安装面为基准零点，导入厂区整体布局模型时可以直接通过基准点对位，不需要重新校准坐标。考虑到3D打印展示的需求，模型的所有壁厚都做了最小厚度校验，不会出现打印时壁厚过薄无法成型的问题，小尺寸的接口部分做了适当的结构加强，避免打印后出现断裂。
